2017.5 OPEL CASCADA Instrukcja obsługi (in Polish)

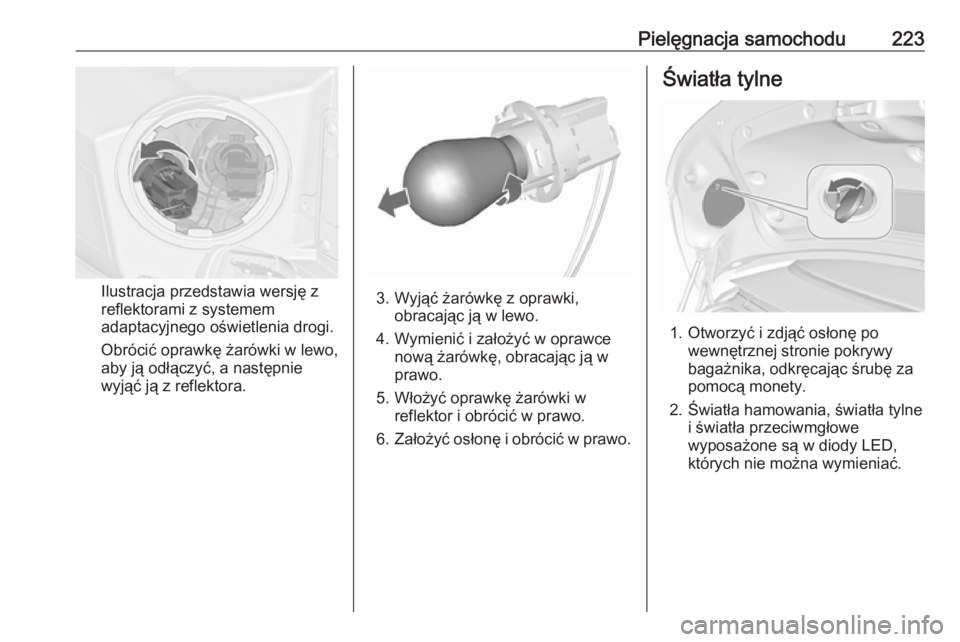

Pielęgnacja samochodu223
Ilustracja przedstawia wersję z
reflektorami z systemem
adaptacyjnego oświetlenia drogi.
Obrócić oprawkę żarówki w lewo,
aby ją odłączyć, a następnie
wyjąć ją z reflektora.3. Wyjąć żarówkę z oprawki, obracając ją w lewo.
4. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Założyć osłonę i obrócić w prawo.
Światła tylne
1. Otworzyć i zdjąć osłonę po
wewnętrznej stronie pokrywy
bagażnika, odkręcając śrubę za
pomocą monety.
2. Światła hamowania, światła tylne i światła przeciwmgłowe
wyposażone są w diody LED,
których nie można wymieniać.

224Pielęgnacja samochodu
Wyjąć oprawę żarówki, obracającją w lewo.
Kierunkowskazy ( 1)
Światła cofania ( 2)
3. Wyjąć żarówkę i zamontować
nową.
4. Włożyć oprawkę żarówki w zespół
świateł tylnych i obrócić w prawo.
5. Zamknąć osłonę; najpierw włożyć
zapinki mocujące. Zablokować
osłonę obracając śrubę prawo za pomocą monety.
Dodatkowe lampki w ramie
pokrywy bagażnika
1. Otworzyć pokrywę bagażnika.
2. Zwolnić i zdjąć osłonę w bocznym
panelu wykończeniowym.
3. Wyjąć oprawę żarówki, obracając
ją w lewo.

Pielęgnacja samochodu225Kierunkowskazy (1)
Światła tylne ( 2)
4. Wyjąć żarówkę i zamontować
nową.
5. Włożyć oprawkę żarówki w obudowę i obrócić w prawo.
6. Przymocować osłonę pokrycia bocznego.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.

226Pielęgnacja samochodu4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki z obudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki wobudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.

Pielęgnacja samochodu227Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● W lewej części komory silnika, z przodu,
● W pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny
za schowkiem, w wersjach z
kierownicą po prawej stronie - za schowkiem w desce rozdzielczej,
● Za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.

228Pielęgnacja samochodu
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

Pielęgnacja samochodu229NrObwód1Moduł sterujący silnika2Sonda lambda3Układ wtrysku paliwa, układ
zapłonowy4Układ wtrysku paliwa, układ
zapłonowy5–6Podgrzewanie lusterek7Sterowanie wentylatora8Sonda lambda, chłodzenie
silnika9Czujnik na tylnej szybie10Czujnik stanu akumulatora
pojazdu11Zwalnianie klapy bagażnika12System adaptacyjnego oświet‐
lenia drogi, automatyczne stero‐
wanie światłami13Zawory ABS14–15Moduł sterujący silnika16Rozrusznik17Moduł sterujący skrzyni biegówNrObwód18Ogrzewanie tylnej szyby19Szyby otwierane elektrycznie w
drzwiach przednich20Szyby otwierane elektrycznie w
drzwiach tylnych21Tylna elektryczna skrzynka
rozdzielcza22Lewe światło drogowe (haloge‐
nowe)23Zmywacze reflektorów24Prawe światło mijania (kseno‐
nowe)25Lewe światło mijania (kseno‐
nowe)26Przednie światła przeciwmgielne27Podgrzewanie paliwa w silnikach
wysokoprężnych28System start-stop29Hamulec postojowy sterowany
elektrycznie30Pompa ABS31–32Poduszka powietrznaNrObwód33System adaptacyjnego oświet‐
lenia drogi, automatyczne stero‐
wanie światłami34Recyrkulacja spalin35Szyby otwierane elektrycznie,
czujnik deszczu, lusterko
zewnętrzne36Ogrzewanie, wentylacja i klima‐
tyzacja37–38Pompa próżniowa39Moduł sterujący układu paliwo‐
wego40Spryskiwacz przedniej szyby41Prawe światło drogowe (haloge‐
nowe)42Wentylator chłodnicy43Wycieraczki przedniej szyby44–45Wentylator chłodnicy46–47Sygnał dźwiękowy48Wentylator chłodnicy

230Pielęgnacja samochoduNrObwód49Pompa paliwa50Poziomowanie reflektorów,
system adaptacyjnego oświet‐
lenia drogi51–52Nagrzewnica dodatkowa, silnik
wysokoprężny53Moduł sterujący skrzyni biegów,
moduł sterujący silnika54Pompa próżniowa, tablica
rozdzielcza, system ogrzewania,
wentylacji i klimatyzacji
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek i docisnąć w lewą stronę w celu odblokowania. Opuścić
odłączyć schowek.
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek w desce rozdzielczej, a
następnie otworzyć i opuścić osłonę.
