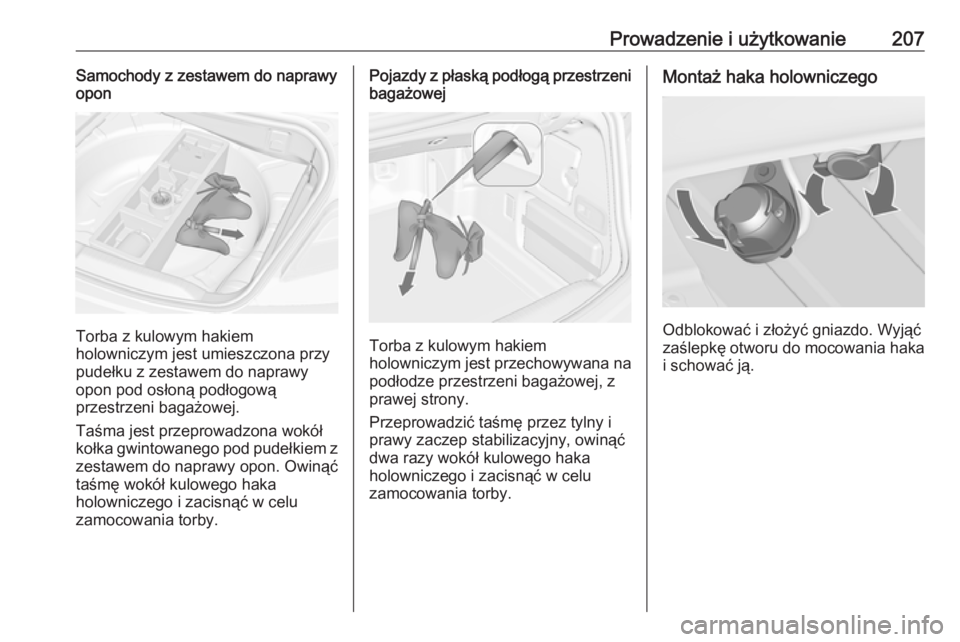

Prowadzenie i użytkowanie207Samochody z zestawem do naprawy
opon
Torba z kulowym hakiem
holowniczym jest umieszczona przy pudełku z zestawem do naprawy
opon pod osłoną podłogową
przestrzeni bagażowej.
Taśma jest przeprowadzona wokół
kołka gwintowanego pod pudełkiem z
zestawem do naprawy opon. Owinąć
taśmę wokół kulowego haka
holowniczego i zacisnąć w celu
zamocowania torby.
Pojazdy z płaską podłogą przestrzeni
bagażowej
Torba z kulowym hakiem
holowniczym jest przechowywana na podłodze przestrzeni bagażowej, z
prawej strony.
Przeprowadzić taśmę przez tylny i
prawy zaczep stabilizacyjny, owinąć
dwa razy wokół kulowego haka
holowniczego i zacisnąć w celu
zamocowania torby.
Montaż haka holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.

208Prowadzenie i użytkowanieSprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.
● Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.

Prowadzenie i użytkowanie209Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
● Hak musi być poprawnie
zablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
Schować i zamocować kulowy hak holowniczy w sposób podany
powyżej.

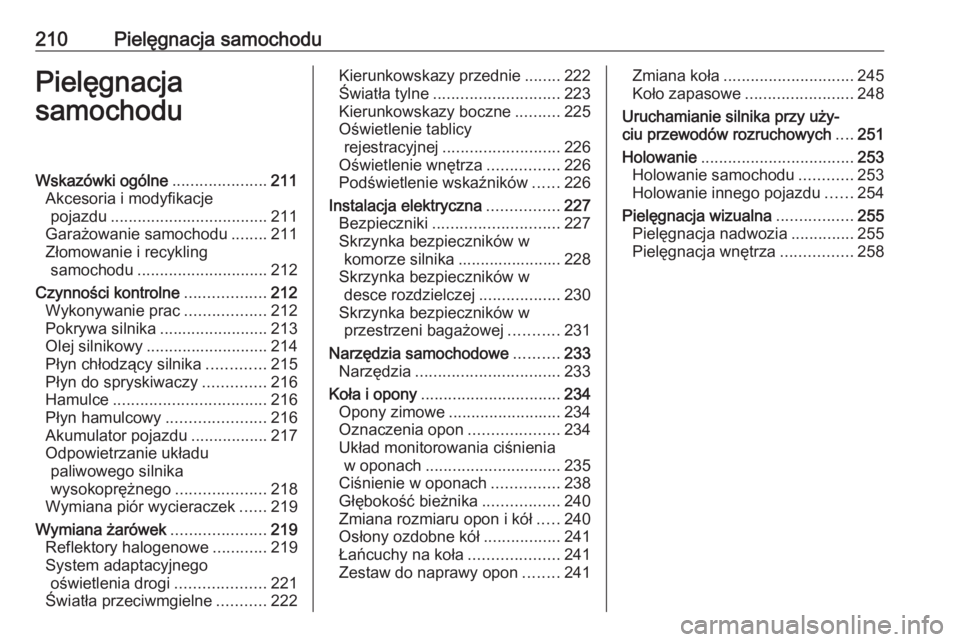

210Pielęgnacja samochoduPielęgnacja
samochoduWskazówki ogólne .....................211
Akcesoria i modyfikacje pojazdu ................................... 211
Garażowanie samochodu ........211
Złomowanie i recykling samochodu ............................. 212
Czynności kontrolne ..................212
Wykonywanie prac ..................212
Pokrywa silnika ........................213
Olej silnikowy ........................... 214
Płyn chłodzący silnika .............215
Płyn do spryskiwaczy ..............216
Hamulce .................................. 216
Płyn hamulcowy ......................216
Akumulator pojazdu .................217
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................218
Wymiana piór wycieraczek ......219
Wymiana żarówek .....................219
Reflektory halogenowe ............219
System adaptacyjnego oświetlenia drogi ....................221
Światła przeciwmgielne ...........222Kierunkowskazy przednie ........222
Światła tylne ............................ 223
Kierunkowskazy boczne ..........225
Oświetlenie tablicy rejestracyjnej .......................... 226
Oświetlenie wnętrza ................226
Podświetlenie wskaźników ......226
Instalacja elektryczna ................227
Bezpieczniki ............................ 227
Skrzynka bezpieczników w komorze silnika ....................... 228
Skrzynka bezpieczników w
desce rozdzielczej ..................230
Skrzynka bezpieczników w przestrzeni bagażowej ...........231
Narzędzia samochodowe ..........233
Narzędzia ................................ 233
Koła i opony ............................... 234
Opony zimowe ......................... 234
Oznaczenia opon ....................234
Układ monitorowania ciśnienia w oponach .............................. 235
Ciśnienie w oponach ...............238
Głębokość bieżnika .................240
Zmiana rozmiaru opon i kół .....240
Osłony ozdobne kół .................241
Łańcuchy na koła ....................241
Zestaw do naprawy opon ........241Zmiana koła ............................. 245
Koło zapasowe ........................ 248
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....251
Holowanie .................................. 253
Holowanie samochodu ............253
Holowanie innego pojazdu ......254
Pielęgnacja wizualna .................255
Pielęgnacja nadwozia ..............255
Pielęgnacja wnętrza ................258

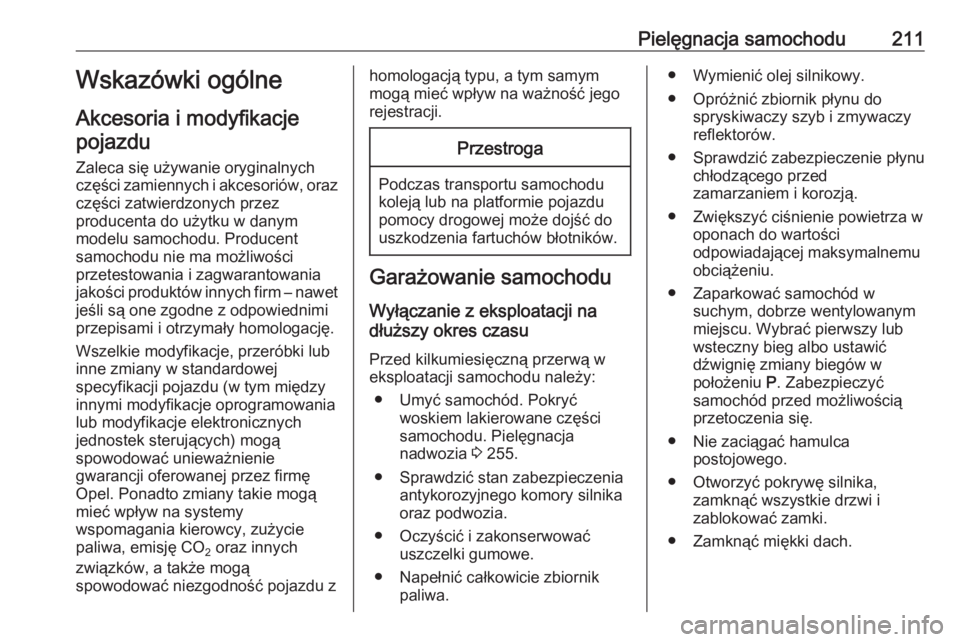

Pielęgnacja samochodu211Wskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na systemy
wspomagania kierowcy, zużycie
paliwa, emisję CO 2 oraz innych
związków, a także mogą
spowodować niezgodność pojazdu zhomologacją typu, a tym samym mogą mieć wpływ na ważność jego
rejestracji.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć samochód. Pokryć woskiem lakierowane części
samochodu. Pielęgnacja
nadwozia 3 255.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.
● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Zamknąć miękki dach.

212Pielęgnacja samochodu● Osłonić miękki dach, abyograniczyć skutki działania
czynników atmosferycznych.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Należy
pamiętać, że przestaną działać
wszystkie układy, np. autoalarm.
Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim
przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.● Sprawdzić poziom płynuchłodzącego.
● Trwałość roztworu AdBlue jest ograniczona do dwóch lat, więc
należy go wymieniać, jeśli jest za
stary. Należy skorzystać z
pomocy serwisu.
● W razie potrzeby przymocować tablicę rejestracyjną.
Złomowanie i recykling samochodu
Informacje na temat złomowania oraz
recyklingu samochodu można
znaleźć na naszej stronie
internetowej (jeśli lokalnie
obowiązujące przepisy prawa
nakazują publikowanie takich
informacji). Złomowanie i recykling samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

Pielęgnacja samochodu2139Niebezpieczeństwo
W układzie zapłonowym i
obwodach reflektorów
ksenonowych jest obecne bardzo
wysokie napięcie. Dlatego nie
należy dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Podeprzeć pokrywę komory silnika
wspornikiem.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
Zamykanie Przed zamknięciem pokrywy wcisnąćjej wspornik w uchwyt.
Opuścić pokrywę silnika, pozwalając
jej spaść na zatrzask z małej
wysokości (20-25 cm). Sprawdzić, czy pokrywa komory silnika została
zablokowana we właściwym
położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.

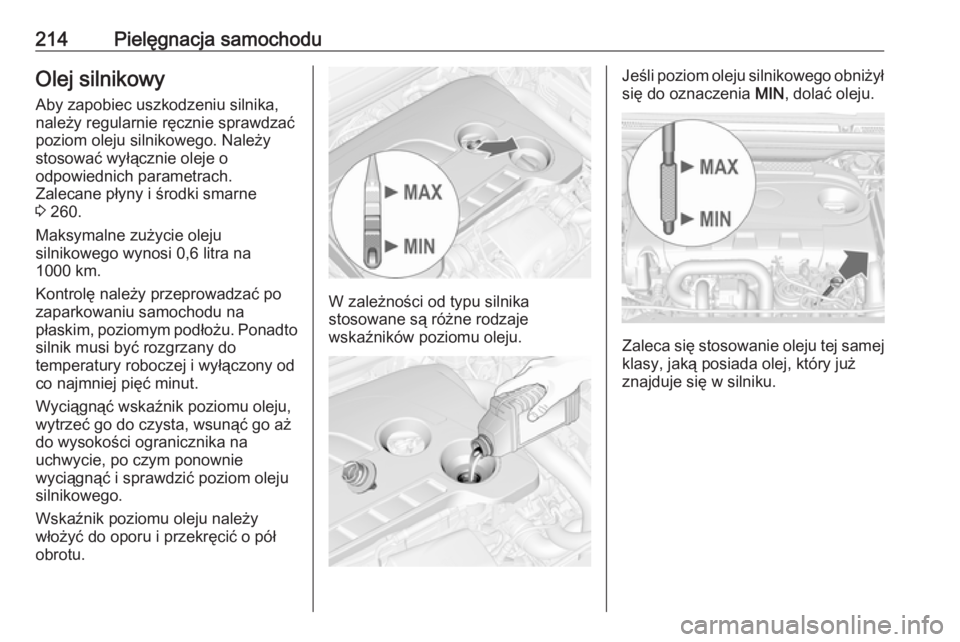

214Pielęgnacja samochoduOlej silnikowy
Aby zapobiec uszkodzeniu silnika, należy regularnie ręcznie sprawdzać
poziom oleju silnikowego. Należy
stosować wyłącznie oleje o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 260.
Maksymalne zużycie oleju
silnikowego wynosi 0,6 litra na
1000 km.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od
co najmniej pięć minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.
Wskaźnik poziomu oleju należy
włożyć do oporu i przekręcić o pół
obrotu.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.
Jeśli poziom oleju silnikowego obniżył się do oznaczenia MIN, dolać oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
