Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
2040 mm (80.3 in)
Gesamtbreite:
705 mm (27.8 in)
Gesamthöhe: 1095 mm (43.1 in)
Sitzhöhe: 850 mm (33.5 in)
Radstand:
1375 mm (54.1 in)
Bodenfreiheit: 130 mm (5.12 in)
Mindest-Wendekreis: 3.6 m (11.81 ft)Gewicht:Gewicht (fahrfertig):189 kg (417 lb)Motor:Verbrennungstakt:
4-Takt-
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung:
In Reihe
Anzahl der Zylinder: 4-Zylinder
Hubraum: 599 cm3
Bohrung × Hub:
67.0 × 42.5 mm (2.64 × 1.67 in) Verdichtungsverhältnis:
13.1 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität: API-Service SG oder höher, JASO-
Standard MA
Motoröl-Füllmenge: Ölwechsel:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Ölfilterausbau: 2.60 L (2.75 US qt, 2.29 Imp.qt)Füllmen ge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
2.30 L (2.43 US qt, 2.02 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Superbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 17 L (4.5 US gal, 3.7 Imp.gal) Davon Reserve:
3.5 L (0.92 US gal, 0.77 Imp.gal)
Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:13S1 00Zün dkerze(n):Hersteller/Modell:
NGK/CR10EK
Zündkerzen-Elektrodenabstand: 0.6–0.7 mm (0.024–0.028 in)Kupplun g:Kupplungsbauart:
Nass, MehrscheibenAntrie bsstran g:Primäruntersetzungsverhältnis:
2.073 (85/41)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 2.813 (45/16)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.583 (31/12)
2. Gang: 2.000 (32/16)
3. Gang: 1.667 (30/18)
4. Gang:
1.444 (26/18)
5. Gang: 1.286 (27/21)
U2CXG2G0.book Page 1 Monday, June 22, 2015 9:05 AM

Technische Daten
8-2
8
6. Gang:1.150 (23/20)
Fahr gestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel: 24.00 Grad
Nachlauf: 97 mm (3.8 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT016FF
Hersteller/Typ: DUNLOP/Qualifier PTMHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 180/55 ZR17M/C (73W)
Hersteller/Typ: BRIDGESTONE/BT016RF
Hersteller/Typ:
DUNLOP/Qualifier PTMZula dun g:Max. Gesamtzuladung:
186 kg (410 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluft druck ( bei kaltem Reifen):Bis zu 90 kg (198 lb) Zuladung:
Vorn: 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
90 kg (198 lb) Zuladung - maximale Zuladung:
Vorn: 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
Rennen: Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/CxMT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/CxMT5.50Vor derra dbremse:Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit:
DOT 4
Hinterra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg: 115 mm (4.5 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder: Spiralfeder
Stoßdämpfer:
Gashydraulischer Dämpfer
Federweg: 120 mm (4.7 in)Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem: TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:
YTZ10S
U2CXG2G0.book Page 2 Monday, June 22, 2015 9:05 AM

Technische Daten
8-3
8
Spannung, Kapazität:12 V, 8.6 Ah (10 HR)Scheinwerfer:Lampenart:
HalogenlampeLampenleistung × Anzahl:Scheinwerfer:
H7, 55.0 W x 1 (Hi)
Scheinwerfer:
H7, 55.0 W x 1 (Lo)
Bremslicht/Rücklicht: LED
Blinklicht vorn: 10.0 W × 2
Blinklicht hinten:
10.0 W × 2
Standlicht vorn: LED
Kennzeichenbeleuchtung: 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte: LED
Reserve-Warnleuchte: LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Schaltzeitpunkt-Anzeigeleuchte: LED
Sicherun g:Hauptsicherung:
50.0 A
Scheinwerfersicherung: 15.0 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung: 10.0 A
Zündungssicherung: 15.0 A
Kühlerlüftermotor-Sicherung:
15.0 A × 2
Sicherung des Kraftstoffeinspritz-Systems: 15.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U2CXG2G0.book Page 3 Monday, June 22, 2015 9:05 AM

Verbraucherinformation
9-1
9
GAU53562

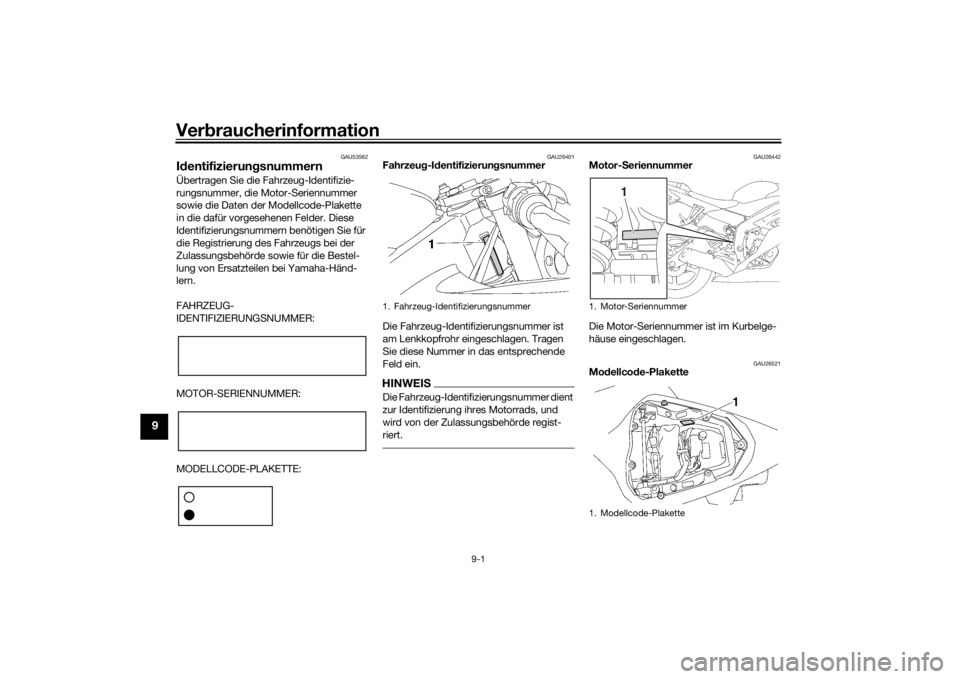

Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeu g-I dentifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1. Motor-Seriennummer
1. Modellcode-Plakette
1
U2CXG2G0.book Page 1 Monday, June 22, 2015 9:05 AM

Verbraucherinformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-20.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
U2CXG2G0.book Page 2 Monday, June 22, 2015 9:05 AM
