2016 YAMAHA YZF-R1M Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
4-37
1
2
345
6
7
8
9
10
11
12
2. Breng de bouten aan met de zeskant- sleutel.
3. Plaats de zeskantsleutel terug in de houder.
4. Installeer het duozadel.OPMERKINGControleer of de zadel s stevig zijn vergren-deld alvorens te gaan rijden.
DAU67155
CCU (voor modellen met CCU)De CCU (communicatieregeleenheid) is
verbonden met het CAN (controller area
network) van de machine en voorzien van
een GPS-ontvanger voor de registratie van
voertuig- en rijgegevens (zie “Registratie”
op pagina 4-20). Geregistreerde gegevens
en YRC-instellingen zijn toegankelijk via
een smartphone of tablet die draadloos met
het CCU-netwerk wordt verbonden.OPMERKINGGa naar de app-winkel van Google© of Ap-
ple© en download de app “Y-TRAC” voor
toegang tot de geregistreerde gegevens en
de app “YRC Setting” voor het aanpassenvan de YRC-instellingen op afstand.
Om aan te sluiten op het draadlozeCCU-netwerk1. Verwijder de schroeven, beweeg de
GPS-ontvanger opzij en verwijder dan
de zadelkap zoals getoond. 2. Noteer het serienummer van de CCU.
3. Draai de sleutel naar “ON” en plaats
een smartphone of tablet met draadlo-
ze functionaliteit bij de machine.
4. Zoek verbinding met het draadloze
1. Uitsteeksel
2. Zadelbevestiging
1
2
1. Schroef
2. Zadelkap
3. GPS-ontvanger
1. Serienummer CCU1
1
2
3
1
2CR-F8199-D1.book 37 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-38
1
2
34
5
6
7
8
9
10
11
12
netwerk “Yamaha Motor Network”
door het serienummer van de CCU in
te voeren als wachtwoord.
5. Plaats de zadelkap en GPS-ontvanger in de oorspronkelijke positie en breng
dan de schroeven aan.
OPMERKINGAangezien alle modellen met CCU een
draadloos netwerk met een vergelijkbare
naam hebben, wordt aangeraden om
slechts één machine tegelijk in te schakelenom verwarring te voorkomen.
DAU66920
Opbergruimte voor documentenDe machine heeft een opbergruimte voor
documenten achter paneel C. (Zie
pagina 7-8.)
Als u de gebruikershandleiding of registra-
tie- en verzekerings documenten in de op-
bergruimte voor doc umenten plaatst, doe
ze dan in een plastic zak om nat worden te
voorkomen. Voorkom bij het wassen van de
machine dat water de opbergruimte voor
documenten binnendringt.LET OP
DCA22540
Plaats geen hittegevoelige voorwerpen
in de opbergruimte voor documenten.
Deze ruimte kan heet worden wanneer
de motor draait of de machine in direct
zonlicht is geplaatst.
1. Opbergruimte voor documenten
2. Paneel C
1
2
2CR-F8199-D1.book 38 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-39
1
2
345
6
7
8
9
10
11
12
DAU47261
AchteruitkijkspiegelsDe achteruitkijkspiegels van dit voertuig
kunnen naar voren worden geklapt om het
parkeren in smalle ruimten te vergemakke-
lijken. Klap de spiegels terug in hun oor-
spronkelijke stand voordat u gaat rijden.
WAARSCHUWING
DWA14372
Vergeet niet de achteruitkijkspiegels in
hun oorspronkelijk stand terug te klap-pen alvorens weg te rijden.
DAU66473
De voorvork afstellenLET OP
DCA22471

Let erop dat u de goudkleurig ge-
anodiseerde afwerking niet bescha-
digt bij het afstellen van de vering.

Probeer nooit voorbij de maximum-
of minimuminstellingen te draaien
om schade aan de interne mecha-
nismen van de vering te voorko-men.
Voor YZF-R1:
Dit model is voorzien van instelbare vering.
De veervoorspanning, uitgaande demping
en ingaande demping van beide vorkpoten
kunnen worden ingesteld.WAARSCHUWING
DWA10181
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolgzijn.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
moer op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen en zo de vering zachter te maken de stel-
moer op beide vorkpoten in de richting (b).
Uitgaande demping
Draai om de uitveerdemping te verhogen en
zo de vering stugger te maken de stelbout
op beide vorkpoten in de richting (a). Draai
om de uitveerdemping te verlagen en zo de
vering zachter te maken de stelbout op bei-
de vorkpoten in de richting (b).
1. Rijstand
2. Parkeerstand11
2 22
2
1. Stelmoer veervoorspanningAfstelling veervoorspanning:Minimum (zacht):0 slag(en) in de richting (a)*
Standaard:
9 slag(en) in de richting (a)*
Maximum (hard): 15 slag(en) in de richting (a)*
* Met de stelmoer volledig gedraaid in de richting (b)
1
(a) (b)
2CR-F8199-D1.book 39 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-40
1
2
34
5
6
7
8
9
10
11
12
Ingaande demping
Draai om de ingaande demping te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de ingaande demping te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).
OPMERKINGDoor geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikke n van elk veerdem- pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan te
passen.
Voor YZF-R1M:
Dit model is voorzien van de ÖHLINS elek-
tronische vering.
De ingaande en uitgaande dempingskrach-
ten worden elektronisch afgesteld. (Zie
ERS op pagina 4-18.)
Veervoorspanning
De veervoorspanning
wordt handmatig af-
gesteld. 1. Zet de machine uit.
2. Schuif de rubber afdekking van elke stekker terug.
3. Haal de stekker los van elke vorkpoot.
LET OP: Gebruik om beschadiging
van de stekkers te voorkomen geen
scherpe gereedschappen of over-
matige kracht.
[DCA22770]
1. Stelbout uitgaande dempingAfstelling uitgaande demping: Minimum (zacht):
14 klik(ken) in de richting (b)*
Standaard: 7 klik(ken) in de richting (b)*
Maximum (hard): 0 klik(ken) in de richting (b)*
* Met de stelbout volledig gedraaid in
de richting (a)
1
(a) (b)
1. Stelbout ingaande dempingAfstelling ingaande demping:
Minimum (zacht):
23 klik(ken) in de richting (b)*
Standaard: 17 klik(ken) in de richting (b)*
Maximum (hard): 0 klik(ken) in de richting (b)*
* Met de stelbout volledig gedraaid in
de richting (a)
1
(a) (b)
2CR-F8199-D1.book 40 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-41
1
2
345
6
7
8
9
10
11
12
4. Draai om de veervoorspanning te ver- hogen en zo de vering stugger te ma-
ken de stelbout op beide vorkpoten in
de richting (a). Draai om de veervoor-
spanning te verlagen en zo de vering
zachter te maken de stelbout op beide
vorkpoten in de richting (b).
5. Sluit de stekker van elke vorkpoot aan.
6. Schuif de rubber afdekking weer naarde oorspronkelijke positie.
DAU66492
Afstellen van de
schokdemperunit
WAARSCHUWING
DWA10222
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.

Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.

Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinder zal resulteren in slechte
dempingsprestaties.

Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een Yamaha-dea-ler.
LET OP
DCA10102
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
1. Rubberafdekking
2. Kabelaansluiting
2
1
1. Stelbout veervoorspanningAfstelling veervoorspanning:Minimum (zacht):
0 slag(en) in de richting (a)*
Standaard: 5 slag(en) in de richting (a)*
Maximum (hard): 15 slag(en) in de richting (a)*
* Met de stelmoer volledig gedraaid in
de richting (b)
1
(a) (b)
2CR-F8199-D1.book 41 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-42
1
2
34
5
6
7
8
9
10
11
12
schade aan het mechanisme te voorko-men.
Voor YZF-R1:
Dit model is voorzien van instelbare vering.
De veervoorspanning, uitgaande demping,
snelle ingaande demping en langzame in-
gaande demping kunnen worden ingesteld.
Veervoorspanning 1. Draai de borgmoer los.
2. Draai om de veervoorspanning te ver- hogen en zo de vering stugger te ma-
ken de stelring in de richting (a). Draai
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring in de richting (b).
De instelling voor de veervoorspan-
ning wordt bepaald door de afstand A
te meten. Hoe groter afstand A, des te
hoger de veervoorspanning; hoe klei-
ner afstand A , des te lager de veer-
voorspanning.

Verricht de afstelling met de speci-
ale sleutel in de boordgereed-
schapsset. 3. Draai de borgmoer vast met het
voorgeschreven aanhaalmoment.
LET OP: Draai de borgmoer altijd
vast tegen de stelring, en haal de
borgmoer vervolgens aan met het
voorgeschreven aanhaalmo-
ment.
[DCA22760]
Uitgaande demping
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de ve-
ring zachter te maken de stelschroef in de
richting (b).

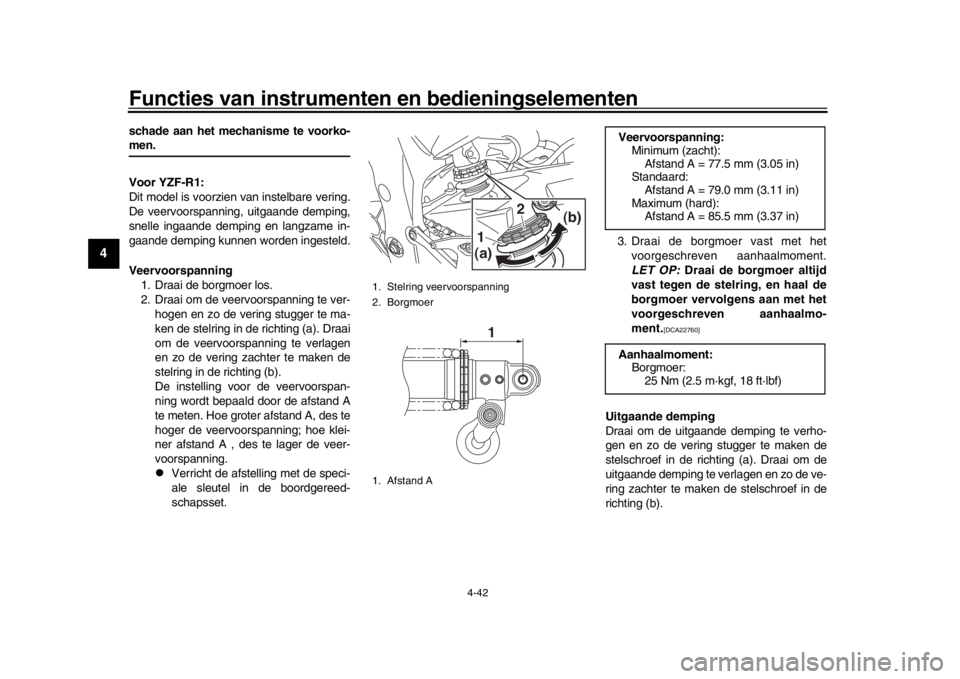

1. Stelring veervoorspanning
2. Borgmoer
1. Afstand A
(a) (b)1
2
1
Veervoorspanning:
Minimum (zacht):Afstand A = 77.5 mm (3.05 in)
Standaard:
Afstand A = 79.0 mm (3.11 in)
Maximum (hard): Afstand A = 85.5 mm (3.37 in)
Aanhaalmoment: Borgmoer:25 Nm (2.5 m·kgf, 18 ft·lbf)
2CR-F8199-D1.book 42 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-43
1
2
345
6
7
8
9
10
11
12
Ingaande demping
Snelle ingaande dempingDraai om de ingaande demping te verhogen
en zo de snelle ingaande demping stugger
te maken de stelbout in de richting (a). Draai
om de ingaande demping te verlagen en zo
de vering zachter te maken de stelbout in de
richting (b). Langzame ingaande demping
Draai om de ingaande demping te verhogen
en zo de langzame ingaande demping stug-
ger te maken de stelschroef in de richting
(a). Draai om de ingaande demping te ver-
lagen en zo de vering zachter te maken de
stelschroef in de richting (b).
OPMERKINGOm een nauwkeurige afstelling te bereiken,
is het raadzaam om het aantal klikken of
slagen te tellen waarmee elk afstelmecha-
nisme van de demping wordt verdraaid. Het
kan voorkomen dat dit afstelbereik vanwe-
ge kleine productieversc
hillen niet exact
overeenkomt met de opgegeven specifica-
1. Stelschroef uitgaande dempingAfstelling uitgaande demping: Minimum (zacht):
23 klik(ken) in de richting (b)*
Standaard: 12 klik(ken) in de richting (b)*
Maximum (hard): 0 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)(a) (b)
1
1. Stelbout snelle ingaande dempingInstelling snelle ingaande demping
Minimum (zacht):
5.5 slag(en) in de richting (b)*
Standaard: 3 slag(en) in de richting (b)*
Maximum (hard): 0 slag(en) in de richting (b)*
* Met de stelbout volledig gedraaid in
de richting (a)
(a) (b)
1
1. Stelschroef langzame ingaande dempingInstelling langzame ingaande dem-
ping Minimum (zacht):18 klik(ken) in de richting (b)*
Standaard:
10 klik(ken) in de richting (b)*
Maximum (hard): 0 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid in de richting (a)
(a) (b)
1
2CR-F8199-D1.book 43 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-44
1
2
34
5
6
7
8
9
10
11
12
ties.
Voor YZF-R1M:
Dit model is voorzien van de ÖHLINS elek-
tronische vering.
Ingaande en uitgaande dempingskrach-
ten
De ingaande en uitgaande demping worden
elektronisch geregeld en afgesteld via het
menuscherm. Zie ERS op pagina 4-18 voor
informatie over het aanpassen van deze in-
stellingen.
Veervoorspanning
De veervoorspanning wordt handmatig af-
gesteld.LET OP
DCA10102
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-men.
1. Draai de borgmoer los.
2. Draai om de veervoorspanning te ver- hogen en zo de vering stugger te ma-
ken de stelring in de richting (a). Draai
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring in de richting (b). De instelling voor
de veervoorspan-
ning wordt bepaald door de afstand A
te meten. Hoe groter afstand A, des te
hoger de veervoorspanning; hoe klei-
ner afstand A , des te lager de veer-
voorspanning.

Verricht de afstelling met de speci-
ale sleutel in de boordgereed-
schapsset.
3. Draai de borgmoer vast met hetvoorgeschreven aanhaalmoment.
LET OP: Draai de borgmoer altijd
vast tegen de stelring, en haal de
borgmoer vervolgens aan met het
voorgeschreven aanhaalmo-
ment.
[DCA22760]
1. Stelring veervoorspanning
2. Borgmoer
1
(a) (b)
2
1. Afstand AVeervoorspanning:
Minimum (zacht):
Afstand A = 0 mm (0.00 in)
Standaard: Afstand A = 4 mm (0.16 in)
Maximum (hard): Afstand A = 9 mm (0.35 in)
Aanhaalmoment: Borgmoer:25 Nm (2.5 m·kgf, 18 ft·lbf)
1
2CR-F8199-D1.book 44 ページ ２０１５年８月２９日　土曜日　午後２時３８分
