2016 YAMAHA YZF-R125 Manuale duso (in Italian)

Manutenzione e regolazioni periodiche
6-39
6
HAU24351
Come supportare il motociclo
Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta
sotto il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del
motociclo con un cavalletto per moto-
ciclo o, se questo non fosse disponibi-
le, mettendo un cric sotto il telaio
davanti alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto
ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU44792
Ruota anteriore (per modelli sen-
za ABS)
AVVERTENZA
HWA14841
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionario
Yamaha.
HAU56531
Per togliere la ruota anteriore
AVVERTENZA
HWA10822
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.
1. Allentare i bulloni di fermo perno ruota
anteriore, poi il perno ruota ed i bulloni
pinze freno.
1. Bullone perno ruota
2. Bullone fermo perno ruota anteriore A
3. Bullone fermo perno ruota anteriore B
ZAUM12153
U5D7H6H0.book Page 39 Thursday, June 18, 2015 11:50 AM

Manutenzione e regolazioni periodiche
6-40
6
2. Alzare la ruota anteriore da terra se-
guendo la procedura descritta nella
sezione precedente “Come supporta-
re il motociclo”.
3. Togliere la pinza freno togliendo i bul-
loni. ATTENZIONE: Non frenare
dopo aver tolto la ruota e il disco
freno, altrimenti le pastiglie freno si
chiuderebbero completamente.
[HCA11073]
4. Estrarre il perno ruota e poi togliere la
ruota.
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
2. Inserire il perno ruota.
3. Abbassare la ruota anteriore in modo
che tocchi il terreno.
4. Installare la pinza freno installando i
bulloni.
NOTA
Verificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare la pinza sul
disco freno.
5. Serrare il perno ruota alla coppia se-
condo specifica.
6. Stringere il bullone di fermo perno ruo-
ta A ed il bullone di fermo B alle coppie
di serraggio secondo specifica.
7. Stringere nuovamente il bullone di fer-
mo perno ruota A alla coppia di ser-
raggio secondo specifica.8. Stringere i bulloni pinze freno alle cop-
pie di serraggio secondo specifica.
9. Premere con forza il manubrio diverse
volte verso il basso per verificare il
corretto funzionamento della forcella.
1. Bullone pinza freno
2. Pinza freno
ZAUM1192
Coppie di serraggio:
Perno ruota:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Bullone di fermo perno ruota ante-
riore:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bullone pinza freno:
38 Nm (3.8 m·kgf, 27 ft·lbf)
U5D7H6H0.book Page 40 Thursday, June 18, 2015 11:50 AM

Manutenzione e regolazioni periodiche
6-41
6
HAU44802
Ruota posteriore (per modelli
senza ABS)
AVVERTENZA
HWA14841
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionario
Yamaha.
HAU56701
Per togliere la ruota posteriore
AVVERTENZA
HWA10822
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.
1. Allentare il dado perno ruota.
2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-39.
3. Togliere il dado perno ruota.
4. Allentare completamente il controda-
do su ciascun lato del forcellone.
5. Girare completamente i bulloni di re-
golazione tensione della catena in di-
rezione (a) e spingere la ruota in
avanti.6. Togliere la catena di trasmissione dal-
la corona.
NOTA
Se la catena di trasmissione è difficile
da togliere, togliere prima il perno ruo-
ta, e poi sollevare la ruota verso l’alto
quanto basta per togliere la catena di
trasmissione dalla corona.
La catena di trasmissione non si può
disassemblare.
7. Supportando il supporto pinza freno,
estrarre il perno ruota e poi togliere la
ruota. ATTENZIONE: Non frenare
dopo aver tolto la ruota e il disco
freno, altrimenti le pastiglie freno si
chiuderebbero completamente.
[HCA11073]
1. Dado perno ruota
2. Bullone di regolazione tensione della catena
3. Controdado
4. Pinza freno
ZAUM1193
1. Bullone di regolazione tensione della catena
2. Controdado
(a)
12
ZAUM1194
U5D7H6H0.book Page 41 Thursday, June 18, 2015 11:50 AM

Manutenzione e regolazioni periodiche
6-42
6
Per installare la ruota posteriore
1. Installare la ruota ed il supporto pinza
freno inserendo il perno ruota dal lato
sinistro.
NOTA
Verificare che la tacca nel supporto
pinza freno combaci con il fermo sul
forcellone.
Verificare che ci sia spazio sufficiente
tra le pastiglie freni prima di installare
la ruota.
2. Installare la catena di trasmissione
sulla corona.
3. Inserire il dado perno ruota.
4. Abbassare la ruota posteriore in modo
che sia sul terreno, e poi abbassare il
cavalletto laterale.
5. Regolare la tensione della catena. (Ve-
dere pagina 6-27.)
6. Stringere il dado perno ruota, e poi
stringere i controdadi alle coppie di
serraggio secondo specifica.
HAU25872
Ricerca ed eliminazione guasti
Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di
scaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
1. Fermo
2. Tacca
Coppie di serraggio:
Dado perno ruota:
85 Nm (8.5 m·kgf, 61 ft·lbf)
Controdado:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5D7H6H0.book Page 42 Thursday, June 18, 2015 11:50 AM

Manutenzione e regolazioni periodiche
6-43
6
HAU68070

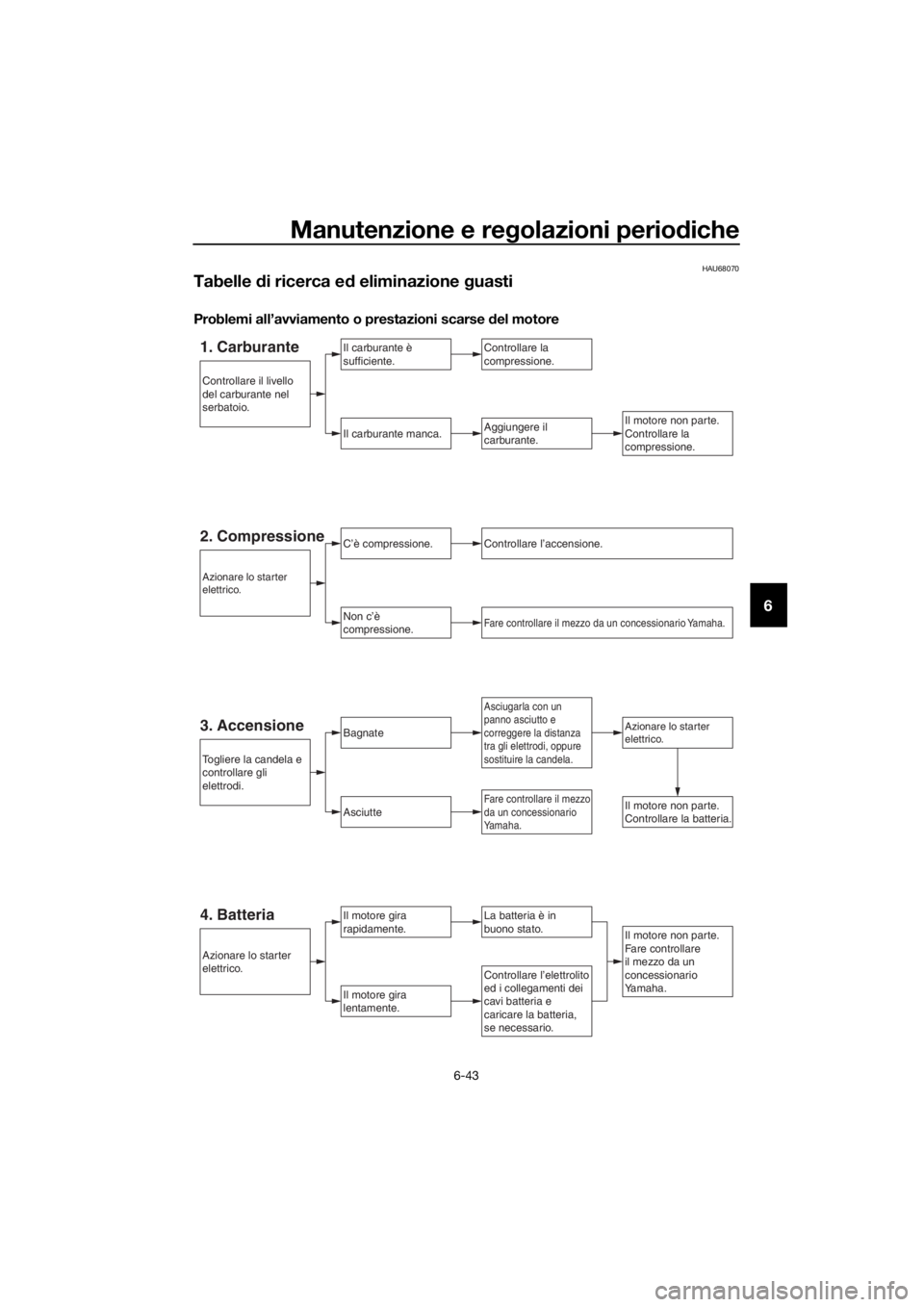

Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motore
1. CarburanteIl carburante è
sufficiente.
Il carburante manca.Aggiungere il
carburante.
Controllare la
compressione.
Il motore gira
rapidamente.
Il motore gira
lentamente.
Asciugarla con un
panno asciutto e
correggere la distanza
tra gli elettrodi, oppure
sostituire la candela.
Controllare l’elettrolito
ed i collegamenti dei
cavi batteria e
caricare la batteria,
se necessario.
Il motore non parte.
Fare controllare
il mezzo da un
concessionario
Yamaha.
4. BatteriaLa batteria è in
buono stato.
Il motore non parte.
Controllare la batteria.
Azionare lo starter
elettrico.3. AccensioneBagnate
Asciutte
Il motore non parte.
Controllare la
compressione.
Fare controllare il mezzo
da un concessionario
Yamaha.
Togliere la candela e
controllare gli
elettrodi.
Azionare lo starter
elettrico.
Azionare lo starter
elettrico.
Controllare il livello
del carburante nel
serbatoio.
C’è compressione.Controllare l’accensione.
Non c’è
compressione.Fare controllare il mezzo da un concessionario Yamaha.
2. Compressione
U5D7H6H0.book Page 43 Thursday, June 18, 2015 11:50 AM

Manutenzione e regolazioni periodiche
6-44
6
Surriscaldamento del motore
AVVERTENZA
HWA10401
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Li-
quido bollente e vapore possono fuoriuscire sotto pressione e provocare lesioni
gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno
spesso, come un asciugamano, sul tappo del radiatore, e poi girarlo lentamente
in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriu-
scire. Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiora-
rio, e poi toglierlo.
NOTA
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’ac-
qua del rubinetto, a patto che la si sostituisca al più presto possibile con il liquido refrige-
rante consigliato.
Attendere fino a
quando il motore si è
raffreddato.
Controllare il livello
del liquido refrigerante
nel serbatoio e nel
radiatore.Aggiungere liquido
refrigerante.
(Vedere NOTA.)
Il livello del liquido
refrigerante è corretto.
Non ci sono perdite.
Ci sono delle perdite.Il livello del liquido
refrigerante è basso.
Verificare che non ci
siano perdite nel
sistema di
raffreddamento.
Fare controllare e
riparare il sistema di
raffreddamento da un
concessionario Yamaha.
Accendere il motore. Se il motore si surriscalda
ancora, fare controllare e riparare il sistema di
raffreddamento da un concessionario Yamaha.
U5D7H6H0.book Page 44 Thursday, June 18, 2015 11:50 AM

Pulizia e rimessaggio del motociclo
7-1
7
HAU37834
Verniciatura opaca, prestare at-
tenzione
ATTENZIONE
HCA15193
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAUM2453
Pulizia
Benché la struttura aperta di un motociclo
riveli tutti gli aspetti attraenti della sua tec-
nologia, essa la rende anche più vulnerabi-
le. Ruggine e corrosione possono
svilupparsi malgrado l’impiego di compo-
nenti di alta qualità. Un tubo di scarico ar-
rugginito potrebbe non dare nell’occhio su
una macchina, ma comprometterebbe irri-
mediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un
sacchetto di plastica dopo che il mo-
tore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, i connettori e gli elementi di con-
nessione elettrici, cappuccio candela
compreso, siano ben chiusi.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con
uno sgrassante ed una spazzola, ma
non applicare mai questi prodotti sui
paraolio, sulle guarnizioni, sui pignoni,
sulla catena di trasmissione e sui perni
ruote. Sciacquare sempre lo sporco
ed il prodotto sgrassante con acqua.
Pulizia
ATTENZIONE
HCA10773
Evitare di usare detergenti per ruo-
te fortemente acidi, specialmente
sulle ruote a raggi. Se si utilizzano
prodotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
U5D7H6H0.book Page 1 Thursday, June 18, 2015 11:50 AM

Pulizia e rimessaggio del motociclo
7-2
7
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spugna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fondo le parti in plastica con
acqua, è possibile utilizzare un de-
tergente neutro diluito in acqua. Ac-
certarsi di sciacquare con
abbondante acqua ogni residuo di
detergente poiché è dannoso per le
parti in plastica.
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.
Non utilizzare macchine di lava
ggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi che
non lasci segni. Se il parabrezza ègraffiato, usare un preparato luci-
dante di qualità per plastica dopo il
lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e
pulita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di
difficile accesso. Lo sporco difficile da trat-
tare e gli insetti si eliminano più facilmente
coprendo la superficie interessata con un
panno bagnato qualche minuto prima della
pulizia. Utilizzare la spugna speciale, collo-
cata sotto il kit attrezzi, per pulire la marmit-
ta e rimuovere da essa qualsiasi traccia di
scolorimento.
Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del sale
Poiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta
che si è utilizzato il mezzo nella pioggia, vi-
cino al mare e su strade su cui è stato spar-
so del sale procedere come segue.
NOTA
Il sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda
e con un detergente neutro, dopo che
il motore si è raffreddato.
ATTENZIONE: Non usare acqua
calda, in quanto aumenta l’azione
corrosiva del sale.
[HCA10792]
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo
di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
U5D7H6H0.book Page 2 Thursday, June 18, 2015 11:50 AM
