Entretiens et réglages périodiques
6-32
6
1. Déposer le cache du support de cli-
gnotants en déposant les vis.
2. Déposer l’optique de phare après avoir retiré les vis de chaque côté. 3. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.
4. Décrocher le porte-ampoule du phare, puis retirer l’ampoule grillée. 5. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
6. Reposer la protection d’ampoule de phare, puis connecter la fiche rapide.
7. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
8. Remettre le cache du support des cli- gnotants en place, puis reposer les
vis.1. Ne pas toucher le verre de l’ampoule.
1. Cache du support des clignotants
2. Vis
1
2
2
1. Vis
1. Protection de l’ampoule de phare
2. Fiche rapide de phare
1 2
1. Porte-ampoule du phare
2. Ampoule de phare
1 2
U1CSF2F0.book Page 32 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-33
6
9. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU42874
Remplacement de l’ampoule de
la veilleuseSi l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare. (Voir page 6-31.)
2. Retirer la douille de l’ampoule de veil- leuse, ainsi que l’ampoule et la fiche
rapide, en tournant la douille dans le
sens inverse des aiguilles d’une mon-
tre.
3. Extraire l’ampoule grillée en tirant sur celle-ci. 4. Monter une ampoule neuve dans la
douille.
5. Monter la douille, ainsi que l’ampoule
et la fiche rapide, en enfonçant la
douille et en la tournant en sens des
aiguilles d’une montre.
6. Reposer l’optique de phare.1. Douille d’ampoule de veilleuse1
1. Ampoule de veilleuse1
U1CSF2F0.book Page 33 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-34
6
FAU70580
Remplacement d’une ampoule
d e clignotant ou de feu stop/ar-
rière1. Déposer la lentille après avoir retiré les
vis. 2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
3. Monter une ampoule neuve dans la douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis. ATTENTION : Ne
pas serrer les vis à l’excès afin de
ne pas risquer d e casser la lentille.
[FCA10682] FAU42486
Remplacement
de l’ampoule
d ’éclairage de la plaque d ’imma-
triculation1. Retirer la protection de l’ampoule
d’éclairage de la plaque d’immatricu-
lation en enlevant ses vis.
2. Soulever le bloc d’éclairage de la plaque d’immatriculation comme illus-
tré.
1. Vis
1. Vis
1. Protection d’ampoule d’éclairage de la plaque d’immatriculation
2. Vis
U1CSF2F0.book Page 34 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-35
6

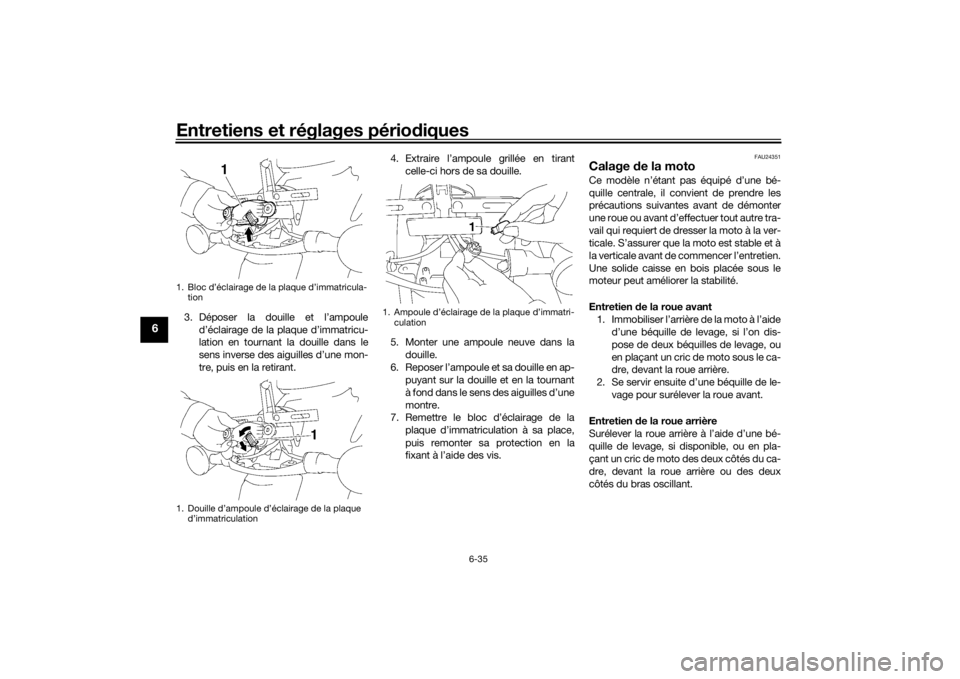

3. Déposer la douille et l’ampoule
d’éclairage de la plaque d’immatricu-
lation en tournant la douille dans le
sens inverse des aiguilles d’une mon-
tre, puis en la retirant. 4. Extraire l’ampoule grillée en tirant
celle-ci hors de sa douille.
5. Monter une ampoule neuve dans la douille.
6. Reposer l’ampoule et sa douille en ap- puyant sur la douille et en la tournant
à fond dans le sens des aiguilles d’une
montre.
7. Remettre le bloc d’éclairage de la
plaque d’immatriculation à sa place,
puis remonter sa protection en la
fixant à l’aide des vis.
FAU24351
Calage de la motoCe modèle n’étant pas équipé d’une bé-
quille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le- vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une bé-
quille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux
côtés du bras oscillant.
1. Bloc d’éclairage de la plaque d’immatricula- tion
1. Douille d’ampoule d’éclairage de la plaque d’immatriculation
1. Ampoule d’éclairage de la plaque d’immatri-culation
U1CSF2F0.book Page 35 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-36
6
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin- celles à proximité, y compris
de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et d es dommages
matériels graves.
U1CSF2F0.book Page 36 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-37
6
FAU42505
Schémas de diagnostic de pannesProblèmes d e démarrage ou mauvais ren dement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
Faire contrôler le véhicule par un concessionnaire Yamaha.
U1CSF2F0.book Page 37 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-38
6
Surchauffe du moteur
AVERTISSEMENT
FWAT1041
 Ne pas enlever le bouchon du ra diateur quan d le moteur et le ra diateur sont chau ds. Du liqui de chau d et d e la vapeur
risquent de jaillir sous forte pression et d e provoquer des brûlures. Veiller à atten dre que le moteur ait refroi di.
 Disposer un chiffon épais ou une serviette sur le bouchon du ra diateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin d e faire tomber la pression rési duelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d ’une montre, puis l’enlever.N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès
que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U1CSF2F0.book Page 38 Wednesday, July 15, 2015 3:17 PM

Soin et remisage de la moto
7-1
7
FAU37834
Remarque concernant les pièces
d e couleur mateATTENTION
FCA15193
Certains mo dèles sont équipés d e piè-
ces à finition mate. Deman der conseil à
un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procé der au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mord ants ou de détachants
griffera ou en dommagera la surface de
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate d e
cire.
FAU26075
SoinUn des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse, mais ne ja mais appliquer de
dégraissant sur les joints, la courroie de transmission et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10773
 Éviter de nettoyer les roues, surtout
celles à rayons, avec des pro duits
nettoyants trop aci des. S’il s’avère
nécessaire d’utiliser ce type de pro-
d uit afin d ’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
ensuite abon damment à l’eau, sé-
cher imméd iatement, puis vapori-
ser un prod uit anticorrosion.
 Un nettoyage incorrect risque d’en-
d ommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abon dam-
