2016 YAMAHA XVS1300A Manuale duso (in Italian)

Manutenzione e regolazioni perio diche
6-9
6
3. Togliere la candela come illustrato
nella figura, con la chiave speciale
compresa nel kit attrezzi supplemen-
tare, che è stato consegnato separa-
tamente all’acquisto del veicolo. Per controllare le can
dele
1. Controllare che l’isolatore di porcella- na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
veicolo viene usato normalmente).
2. Controllare che tutte le candele instal- late nel motore abbiano lo stesso co-
lore.
NOTASe il colore di una candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di
diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.3. Verificare che ogni singola candela
non presenti usura degli elettrodi e ec-
cessivi depositi carboniosi o di altro
genere, e sostituirla se necessario.
4. Misurare la distanza tra gli elettrodi con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica. Per installare una can
dela
1. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
2. Installare la candela con la chiave can- dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
1. Cappuccio candela
1. Chiave per candele
1
Can dela secon do specifica:
NGK/LMAR7A-9
1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serra ggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1CSH2H0.book Page 9 Tuesday, July 21, 2015 9:24 AM

Manutenzione e regolazioni perio diche
6-10
6
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.3. Installare il cappuccio candela.
4. Installare il coperchietto candela in-
stallando i bulloni.
HAU4259B
Olio motore e cartuccia filtro olioControllare sempre il liv ello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò di ispezione
situato in basso sul lato sinistro del
carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
U1CSH2H0.book Page 10 Tuesday, July 21, 2015 9:24 AM

Manutenzione e regolazioni perio diche
6-11
6
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.NOTASaltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.5. Togliere la cartuccia filtro olio con unachiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.6. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-
tamente.7. Installare la nuova cartuccia filtro oliocon la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.
1. Bullone drenaggio olio
2. Guarnizione
12
1. Cartuccia filtro olio
2. Chiave filtri olio
1. O-ring
U1CSH2H0.book Page 11 Tuesday, July 21, 2015 9:24 AM

Manutenzione e regolazioni perio diche
6-12
6
8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a q uella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.NOTADopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10402
Se la spia livello olio lampe ggia o resta
accesa anche se il livello d ell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
1. Chiave dinamometricaCoppia d i serraggio:
Cartuccia filtro olio: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia d i serraggio:
Bullone di drenaggio olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 3.20 L (3.38 US qt, 2.82 Imp.qt)
Con rimozione dell'elemento filtro
olio: 3.40 L (3.59 US qt, 2.99 Imp.qt)
U1CSH2H0.book Page 12 Tuesday, July 21, 2015 9:24 AM

Manutenzione e regolazioni perio diche
6-13
6
HAU20071
Li qui do refri gerantePrima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU42635
Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
 Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il livello del liquido refrigerante èall’altezza o al di sotto del riferimento
livello min., togliere il pannello A. (Ve-
dere pagina 6-8.)
4. Togliere il tappo serbatoio liquido re- frigerante, aggiungere liquido refrige-
rante fino al riferimento livello max., e
poi installare il tappo del serbatoio.
AVVERTENZA! To gliere solo il tap-
po serbatoio li qui do refri gerante.
Non tentare mai di to gliere il tappo
ra diatore quan do il motore è cal do.
[HWA15162]
ATTENZIONE: Se non si di-
spone di li qui do refri gerante, utiliz-
zare al suo posto acq ua distillata o
acq ua del rubinetto non calcarea.
Non utilizzare ac qua calcarea o sa-
lata, in quanto sono dannose per il motore. Se si è usata
dell’ac qua al
posto del refri gerante, sostituirla
con refri gerante al più presto possi-
bile, altrimenti l’impianto di raffre d-
d amento non sarebbe protetto dal
g elo e dalla corrosione. Se si è a g-
g iunta ac qua al refri gerante, far
controllare al più presto possibile
d a un concessionario Yamaha il
contenuto di refri gerante, altrimenti
l’efficacia del li qui do refri gerante si
ri duce.
[HCA10473]
5. Installare il pannello.
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio li qui do refri ge-
rante (fino al riferimento livello
max.): 0.45 L (0.48 US qt, 0.40 Imp.qt)
1
U1CSH2H0.book Page 13 Tuesday, July 21, 2015 9:24 AM

Manutenzione e regolazioni perio diche
6-14
6
NOTAAccertarsi che il tubo sfiato del serbatoio li-
quido refrigerante sia posato correttamente
attraverso la guida.
HAU33032
Cambio del li qui do refri gerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di to glie-
re il tappo rad iatore quand o il motore è
cal do.
[HWA10382] HAU42443
Sostituzione elemento filtranteSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorro-
no zone molto umide o polverose.
1. Togliere il coperchio cassa filtro to-
gliendo i bulloni.
2. Estrarre l’elemento filtrante. 3. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
d ell’aria sia allo ggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro d ell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilin dro (i cilin dri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
4. Installare il coperchio cassa filtro in- stallando i bulloni.
1. Guida
2. Tubo sfiato del serbatoio liquido refrigerante
12
1. Coperchio della scatola del filtro dell’aria
2. Bullone
1. Elemento del filtro dell’aria
U1CSH2H0.book Page 14 Tuesday, July 21, 2015 9:24 AM

Manutenzione e regolazioni perio diche
6-15
6
HAU21385
Controllo del g ioco della mano-
pola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 4.0–6.0 mm (0.16–0.24 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co della manopola acceleratore e, se
necessario, farlo regolare da un concessio-
nario Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU64240

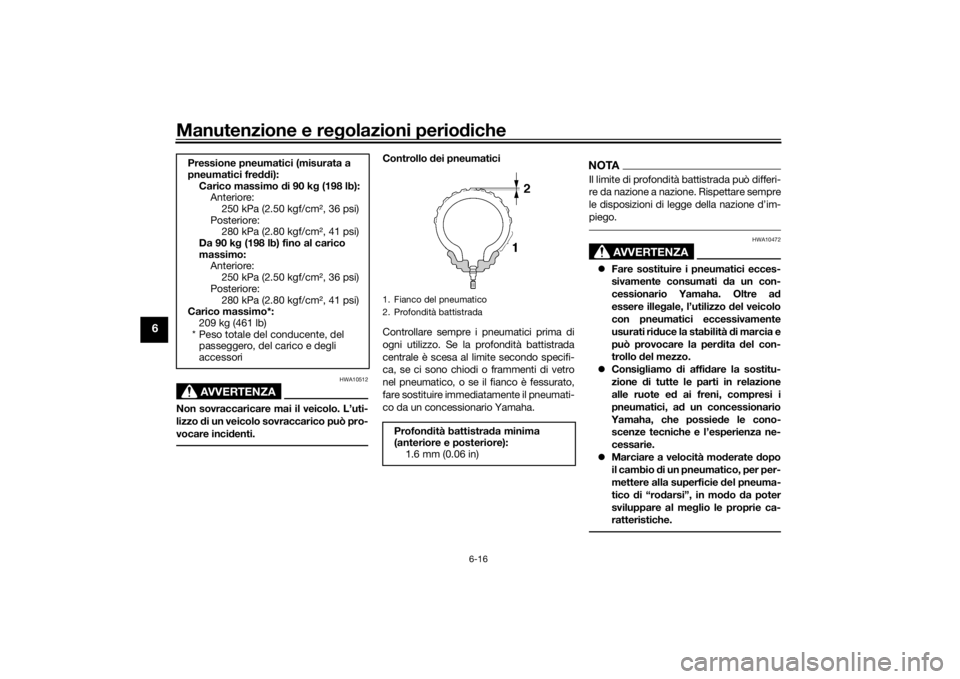

PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il d ecesso a
se guito della per dita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quand o
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità di
marcia e d el peso totale d el pilota,
d el passe ggero, del carico e d eg li
accessori omolo gati per questo
mo dello.
1. Gioco della manopola acceleratore
U1CSH2H0.book Page 15 Tuesday, July 21, 2015 9:24 AM

Manutenzione e regolazioni perio diche
6-16
6
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAIl limite di profondità battistrada può differi-
re da nazione a nazione. Rispettare sempre
le disposizioni di legge della nazione d’im-
piego.
AVVERTENZA
HWA10472
 Fare sostituire i pneumatici ecces-
sivamente consumati d a un con-
cessionario Yamaha. Oltre ad
essere ille gale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità d i marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possied e le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio d i un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Pressione pneumatici (misurata a
pneumatici fre ddi):
Carico massimo di 90 k g (198 lb):
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 280 kPa (2.80 kgf/cm2, 41 psi)
Da 90 k g (198 lb) fino al carico
massimo: Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 280 kPa (2.80 kgf/cm2, 41 psi)
Carico massimo*:
209 kg (461 lb)
* Peso totale del conducente, del passeggero, del carico e degli
accessori
1. Fianco del pneumatico
2. Profondità battistradaProfon dità battistrad a minima
(anteriore e posteriore): 1.6 mm (0.06 in)
U1CSH2H0.book Page 16 Tuesday, July 21, 2015 9:24 AM
