Commandes et instruments
3-10
1
234
5
6
7
8
9
10
11
12
TRIP F  km/L ou L/100 km  AVE_ _._
km/L ou AVE_ _._ L/100 km  _ _ C 
Air_ _ C  Clock _ _ :_ _  ODO  TRIP
1  TRIP 2  TRIP F
Pour le R.-U. :
TRIP F  km/L, L/100 km ou MPG  AVE_
_._ km/L, AVE_ _._ L/100 km ou AVE_ _._
MPG  _ _ C  Air_ _ C  Clock _ _ :_
_  ODO  TRIP 1  TRIP 2  TRIP F
Pour remettre à zéro un totalisateur journa-
lier, appuyer sur le bouton de réglage supé-
rieur pendant une seconde.
Si la remise à zéro du totalisateur journalier
de la réserve de carburant n’est pas effec-
tuée manuellement, elle est automatique et
celui-ci disparaît de l’affichage après que
vous avez refait le plein et parcouru 5 km (3
mi). Consommation instantanée de carbu-
rant
L’afficheur de la consommation instantanée
peut afficher la valeur suivant la formule
“km/L” ou “L/100 km” ; ou bien pour le R.U.,
également suivant la formule “MPG”.

“km/L” : La distance qui peut être par-
courue avec 1.0 L de carburant dans
les conditions de conduite du moment.

“L/100 km” : La quantité de carburant
nécessaire pour parcourir 100 km
dans les conditions de conduite du
moment.

“MPG” : La distance qui peut être par-
courue avec 1.0 Imp.gal de carburant
dans les conditions de conduite du
moment.
Pour alterner entre les paramètres de consommation instantanée de carburant,
appuyer sur le bouton de réglage inférieur
pendant deux secondes.
N.B.“_ _._” s’affiche lors de la conduite à une vi-tesse inférieure à 20 km/h (12 mi/h).
Consommation moyenne de carburant
L’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
L’afficheur de la consommation moyenne
de carburant peut afficher la valeur suivant
la formule “AVE_ _._ km/L” ou “AVE_ _._ L/
100 km”, ou bien pour le R.U., également
suivant la formule “AVE_ _._ MPG”.
“AVE_ _._ km/L” : La distance
1. Affichage de la consommation
instantanée de carburant
1
1. Affichage de la consommation moyenne de carburant
1
B90-9-F0_1.book 10 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Commandes et instruments
3-11
1
23
4
5
6
7
8
9
10
11
12
moyenne qui peut être parcourue avec
1.0 L de carburant.

“AVE_ _._ L/100 km” : La quantité
moyenne de carburant nécessaire
pour parcourir 100 km.

“AVE_ _._ MPG” : La distance
moyenne qui peut être parcourue avec
1.0 Imp.gal de carburant.
Pour alterner entre les paramètres de
consommation moyenne de carburant, ap-
puyer sur le bouton de réglage inférieur
pendant deux secondes.
Pour remettre à zéro la consommation
moyenne de carburant, appuyer sur le bou-
ton de réglage supérieur pendant une se-
conde.
N.B.Après avoir remis à zéro la consommation
moyenne de carburant, “_ _._” s’affiche jus-
qu’à l’accomplissement du premier kilo-mètre (0.6 mi). Température du liquide de refroidisse-
ment
L’afficheur indique la température du liquide
de refroidissement de 40
C à 116 C par in-
créments de 1 C.
Si le message “HI” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 6-40.)
N.B.
Lorsque la température du liquide de
refroidissement est inférieure à 40 C,
“Lo” s’affiche.

La température du liquide de refroidis-
sement varie en fonction des tempéra-
tures atmosphériques et de la chargedu moteur. Température de l’air
L’afficheur indique la température de l’air de
–9
C à 99 C par incréments de 1 C. La
température affichée peut varier quelque
peu de la température ambiante réelle.
N.B.
Lorsque la température atmosphé-
rique est inférieure à –9 C, “Lo” s’af-
fiche.

Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h [12
mi/h]) ou lors des arrêts aux feux de si-gnalisation, passages à niveau, etc.
1. Afficheur de la température du liquide de refroidissement
1
1. Afficheur de la température de l’air
1
B90-9-F0_1.book 11 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Commandes et instruments
3-12
1
234
5
6
7
8
9
10
11
12
Montre
La montre affiche l’heure sur 12 heures.
Lorsque la clé n’est pas en position “ON”, la
montre peut s’afficher pendant 10 secondes
en appuyant sur le bouton de réglage infé-
rieur.
Réglage de la montre1. Tourner la clé de contact sur “ON”.
2. Afficher la montre à l’écran.
3. Appuyer simultanément sur les bou- tons de réglage inférieur et supérieur
pendant deux secondes. Les chiffres
des heures se mettent à clignoter.
4. Régler les heures en appuyant sur le bouton de réglage supérieur.
5. Appuyer sur le bouton de réglage infé- rieur. L’affichage des minutes se met à
clignoter. 6. Régler les minutes en appuyant sur le
bouton de réglage haut.
7. Appuyer sur le bouton de réglage infé- rieur pour confirme r les réglages et
mettre la montre en marche.
N.B.Lors du réglage des heures et des minutes,
appuyer brièvement sur le bouton de ré-
glage supérieur pour augmenter la valeur
par incrément de un, ou maintenir le bouton
enfoncé pour augmenter la valeur en conti-nu.
Commande de la luminosité
Le niveau de luminosité du panneau du bloc
de compteurs multifonctions peut être réglé
selon six paramètres de niveau de lumino-
sité. Réglage de la luminosité
1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le bouton de réglage infé-
rieur et le maintenir enfoncé.
3. Tourner la clé sur la position “ON” et
maintenir le bouton de réglage infé-
rieur enfoncé jusqu’à ce que l’écran
passe à l’affichage du niveau de lumi-
nosité.
4. Appuyer sur le bouton de réglage su- périeur afin d’enregistrer le réglage de
la luminosité.
5. Appuyer sur le bouton de réglage infé- rieur pour confirmer le réglage de lumi-
nosité sélectionné et quitter l’affichage
du niveau de luminosité.
1. Montre
1
1. Affichage du niveau de luminosité
1
B90-9-F0_1.book 12 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Commandes et instruments
3-13
1
23
4
5
6
7
8
9
10
11
12
FAU47634
Mode de conduite D-modeLe D-mode est un système de contrôle
électronique du moteur à trois modes de sé-
lection : “STD”, “A” et “B”.
Appuyer sur le contacteur de mode de
conduite “MODE” pour sélectionner les di-
vers modes. (Les explications au sujet du
contacteur de mode de conduite se trouvent
à la page 3-15.)N.B.Il convient de s’assurer d’avoir bien compris
le fonctionnement des divers modes de
conduite et du contacteur de mode deconduite avant de changer de mode.
Mode standard “STD”
Le mode “STD” est conçu de sorte à se prê-ter à diverses cond
itions de conduite.
Ce mode permet une conduite fluide et
sportive à tous les régimes.
Mode “A”
Le mode “A” offre une réponse plus sportive
à bas et moyen régime que le mode “STD”.
Mode “B”
Le mode “B” offre une réponse moins inci-
sive que le mode “STD” lors des sollicita-
tions des gaz particulièrement fines.
FAU1234K
Contacteurs à la poignéeGauche
1. Contacteur de mode de conduite “MODE”
1
1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de croisement “/”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
5. Contacteur du système de régulation antipatinage “TCS”
2341 5
B90-9-F0_1.book 13 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Commandes et instruments
3-14
1
234
5
6
7
8
9
10
11
12
Droite
FAU12352
Contacteur d’a ppel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.N.B.Lorsque l’inverseur feu de route/feu de croi-
sement est réglé sur “ ”, le contacteurd’appel de phare n’a aucune incidence.
FAU12401
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour signa-
ler un virage à gauche, pousser ce contac-
teur vers la position “ ”. Une fois relâché,
le contacteur retourne à sa position cen-
trale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci est re-
venu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU73391
Contacteur du système de régulation an-
tipatinage “TCS”
Le papillon des gaz étant fermé, enfoncer
ce contacteur pour passer de TCS “1” à “2”.
Remonter ce contacteur pour passer de
TCS “2” à “1”.
Le véhicule étant à l’arrêt, remonter ce
contacteur pendant deux secondes pour
désactiver le système. Enfoncer ce contac-
teur pour acti
ver le système.N.B.
Le réglage TCS sélectionné est indi- qué sur l’afficheur TCS (page 3-8).

Le système de régulation antipatinage
et les réglages TCS sont expliqués à lapage 3-17.
FAU54212
Contacteur arrêt/marche/démarrage
“//”
Pour lancer le moteur à l’aide du démarreur,
placer ce contacteur sur “ ”, puis appuyer
vers le bas vers “ ”. Avant de mettre le
moteur en marche, il convient de lire les ins-
tructions de mise en marche figurant à la
page 5-1.
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des
gaz, placer ce contac
teur sur “ ” afin de
couper le moteur.
FAU12735
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse (clignotement simulta-
né de tous les clignotants).
Les feux de détresse s’ utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant repr ésenter un danger.
1. Coupe-circuit du moteur/démarreur “ /
/”
2. Contacteur de mode de conduite “MODE”
3. Contacteur des feux de détresse “ ”
123
B90-9-F0_1.book 14 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Commandes et instruments
3-15
1
23
4
5
6
7
8
9
10
11
12

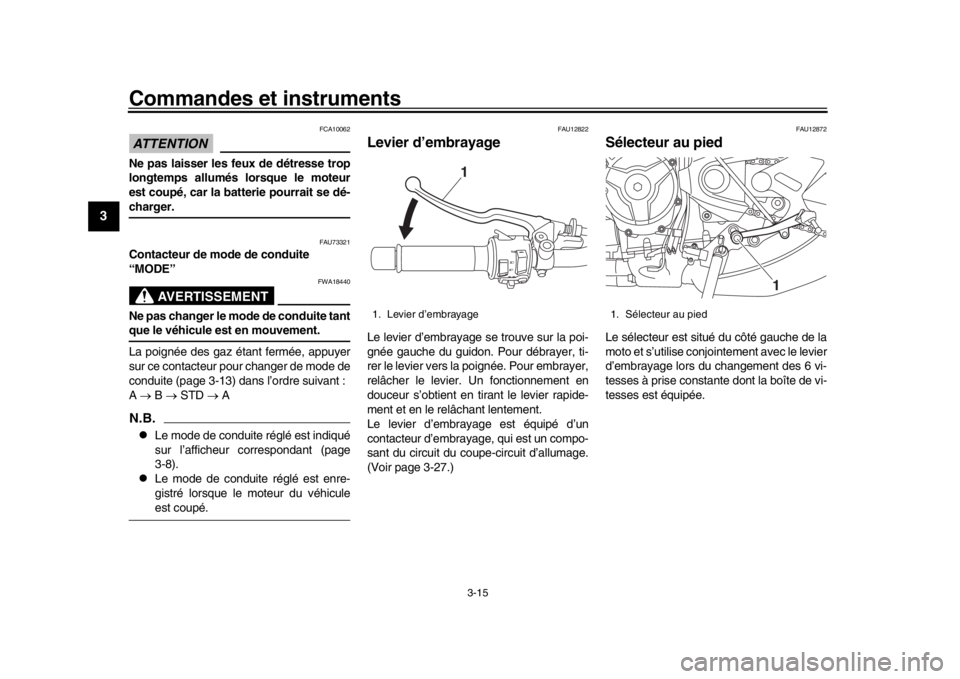

ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU73321
Contacteur de mode de conduite
“MODE”
AVERTISSEMENT
FWA18440
Ne pas changer le mode de conduite tantque le véhicule est en mouvement.
La poignée des gaz étant fermée, appuyer
sur ce contacteur pour changer de mode de
conduite (page 3-13) dans l’ordre suivant :
A  B  STD  AN.B.
Le mode de conduite réglé est indiqué
sur l’afficheur correspondant (page
3-8).

Le mode de conduite réglé est enre-
gistré lorsque le moteur du véhiculeest coupé.
FAU12822

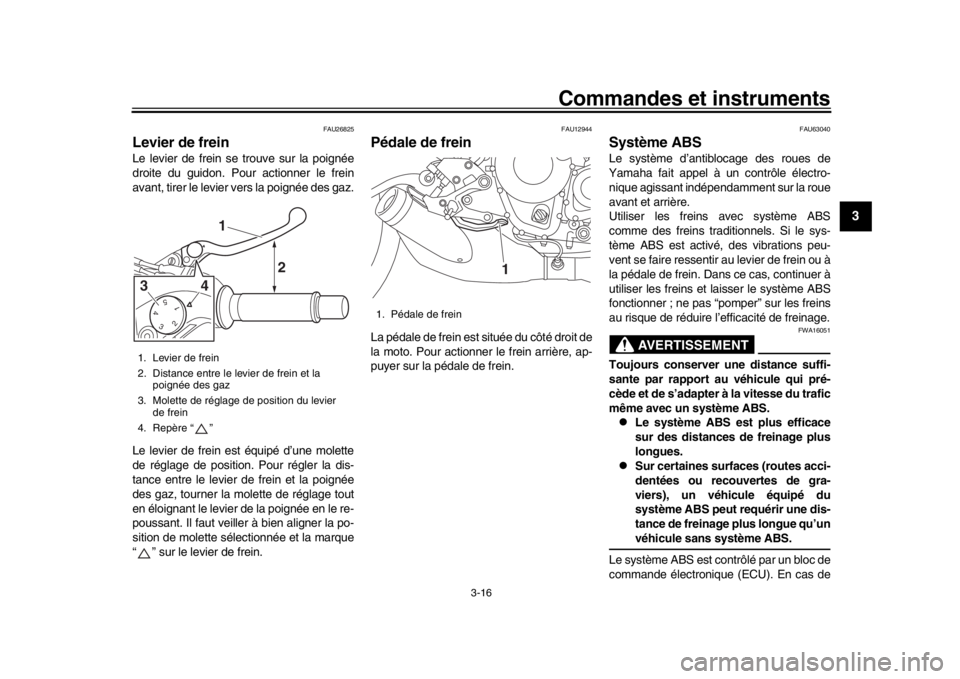

Levier d’embrayageLe levier d’embrayage se trouve sur la poi-
gnée gauche du guidon. Pour débrayer, ti-
rer le levier vers la poignée. Pour embrayer,
relâcher le levier. Un fonctionnement en
douceur s’obtient en tirant le levier rapide-
ment et en le relâchant lentement.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est un compo-
sant du circuit du coupe-circuit d’allumage.
(Voir page 3-27.)
FAU12872
Sélecteur au piedLe sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 6 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
1. Levier d’embrayage
1
1. Sélecteur au pied
1
B90-9-F0_1.book 15 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Commandes et instruments
3-16
1
234
5
6
7
8
9
10
11
12
FAU26825
Levier de freinLe levier de frein se trouve sur la poignée
droite du guidon. Pour actionner le frein
avant, tirer le levier vers la poignée des gaz.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée
des gaz, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition de molette sélectionnée et la marque
“ ” sur le levier de frein.
FAU12944
Pédale de freinLa pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU63040
Système ABSLe système d’antiblocage des roues de
Yamaha fait appel à un contrôle électro-
nique agissant indépendamment sur la roue
avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir au levier de frein ou à
la pédale de frein. Dans ce cas, continuer à
utiliser les freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cède et de s’adapter à la vitesse du trafic
même avec un système ABS.
Le système ABS est plus efficace
sur des distances de freinage plus
longues.

Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du
système ABS peut requérir une dis-
tance de freinage plus longue qu’unvéhicule sans système ABS.
Le système ABS est contrôlé par un bloc de
commande électronique (ECU). En cas de
1. Levier de frein
2. Distance entre le levier de frein et la poignée des gaz
3. Molette de réglage de position du levier de frein
4. Repère “ ”
543
21
1
2
43
1. Pédale de frein
1
B90-9-F0_1.book 16 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Commandes et instruments
3-17
1
23
4
5
6
7
8
9
10
11
12
panne du système, le freinage se fait de fa-
çon conventionnelle.N.B.
Le système ABS effectue un test d’au-
to-diagnostic à chaque fois que le vé-
hicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” est audible dans le mo-
dulateur de pression et une vibration
est ressentie au niveau du levier ou de
la pédale de frein dès qu’ils sont ac-
tionnés. Ces phénomènes sont donc
normaux et n’indiquent pas une dé-
faillance.

Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à unconcessionnaire Yamaha.
ATTENTION
FCA20100
Veiller à ne pas endommager le capteur
de roue ou son rotor ; dans le cas
contraire, l’ABS subira des dysfonction-nements.
FAU73311
Système de régulation
antipatinageLe système de régulation antipatinage
(TCS) permet de contrôler le patinage de
roue lors d’accélérations sur des chaussées
glissantes, telles les routes non-goudron-
nées ou mouillées. Si les capteurs détec-
tent que la roue arrière commence à patiner
(rotation incontrôlée), le système de régula-
tion antipatinage entre en action et contrôle
la puissance du moteur jusqu’à la normali-
sation de la motricité.
AVERTISSEMENT
FWA15432
Le système de régulation antipatinage
ne supprime pas la nécessité d’adapter
sa conduite aux conditions de la route.
Le système n’empêche pas la perte de
motricité lors de la conduite à des vi-
tesses excessives à l’abord de virages,
lors d’accélérations brutales à un angle
d’inclinaison important, ou lors de frei-
nages, et il n’empêche pas le patinage
de la roue avant. Comme avec toute
autre moto, il convient d’exercer de la
prudence à l’approche de surfaces po-
tentiellement glissantes et d’éviter lessurfaces particulièrement glissantes.
Le témoin “ ” clignote une fois que le sys-
tème de régulation antipatinage a été acti-
1. Capteur de roue avant
2. Rotor de capteur de roue avant
1. Capteur de roue arrière
2. Rotor de capteur de roue arrière
1
2
12
B90-9-F0_1.book 17 ページ ２０１５年１２月１６日　水曜日　午後４時４７分
