2016 YAMAHA XSR 900 Notices Demploi (in French)

8-1
1
2
3
4
5
6
789
10
11
12
Caractéristiques
FAU69993
Dimensions:Longueur hors tout: 2075 mm (81.7 in)
Largeur hors tout: 815 mm (32.1 in)
Hauteur hors tout: 1140 mm (44.9 in)
Hauteur de la selle:
830 mm (32.7 in)
Empattement: 1440 mm (56.7 in)
Garde au sol: 135 mm (5.31 in)
Rayon de braquage minimum:
3.0 m (9.84 ft)Poids:Poids à vide:195 kg (430 lb)Moteur:Cycle de combustion:4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de co mmande des soupapes:
Double ACT
Disposition du ou des cylindres: En ligne
Nombre de cylindres: 3 cylindres
Cylindrée:
847 cm
3
Alésage  course:
78.0  59.1 mm (3.07  2.33 in) Taux de compression:
11.5 : 1
Système de démarrage:
Démarreur électrique
Système de graissage: Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Viscosités SAE: 10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:2.40 L (2.54 US qt, 2.11 Imp.qt)
Avec dépose du filtre à huile: 2.70 L (2.85 US qt, 2.38 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 1.93 L (2.04 US qt, 1.70 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:Essence super sans plomb (essence-alco-
ol [E10] acceptable)
Capacité du réservoir: 14 L (3.7 US gal, 3.1 Imp.gal) Quantité de la réserve:
2.6 L (0.69 US gal, 0.57 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:Repère d’identification:
B901 00Bougie(s):Fabricant/modèle: NGK/CPR9EA9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:1.681 (79/47)
Transmission finale: Chaîne
Taux de réduction secondaire:
2.813 (45/16)
Type de boîte de vitesses: Prise constante, 6 rapports
Rapport de démultiplication: 1
re:
2.667 (40/15)
2e: 2.000 (38/19)
3e:
1.619 (34/21)
4e: 1.381 (29/21)
5e: 1.190 (25/21)
B90-9-F0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Caractéristiques
8-2
1
2
3
4
5
6
78
9
10
11
12
6e: 1.037 (28/27)
Châssis:Type de cadre: Simple berceau interrompu
Angle de chasse: 25.0 degrés
Chasse:
103 mm (4.1 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle: BRIDGESTONE/S20F MPneu arrière:Type:
Sans chambre (Tubeless)
Taille: 180/55 ZR17M/C (73W)
Fabricant/modèle: BRIDGESTONE/S20R MCharge:Charge maximale:170 kg (375 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):1 personne:Avant:250 kPa (2.50 kgf/cm
2, 36 psi) Arrière:
290 kPa (2.90 kgf/cm
2, 42 psi)
2 personnes:
Avant: 250 kPa (2.50 kgf/cm2, 36 psi)
Arrière:
290 kPa (2.90 kgf/cm2, 42 psi)
Roue avant:Type de roue:Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:Frein hydraulique à double disque
Liquide de frein spécifié:
DOT 4Frein arrière:Type:Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4Suspension avant:Type:Fourche télescopique
Ressort:
Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique Débattement de roue:
137 mm (5.4 in)
Suspension arrière:Type:Bras oscillant (sus pension à liaison)
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur pneumatique/hydraulique
Débattement de roue: 130 mm (5.1 in)Partie électrique:Tension du système électrique:
12 V
Système d’allumage: Allumage électronique (TCI)
Système de charge: Alternateur avec rotor à aimantation per-
manenteBatterie:Modèle:YTZ10S
Voltage, capacité: 12 V, 8.6 Ah (10 HR)Phare:Type d’ampoule:
Ampoule halogènePuissance d’ampoule  quantité:Phare:
H4, 60.0 W/55.0 W x 1
Stop/feu arrière:
LED
Clignotant avant: 10.0 W  2
B90-9-F0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Caractéristiques
8-3
1
2
3
4
5
6
789
10
11
12
Clignotant arrière: 10.0 W  2
Veilleuse:
5.0 W  1
Éclairage de la plaque d’immatriculation: 5.0 W  1
Éclairage des instruments: LED
Témoin de point mort:
LED
Témoin de feu de route: LED
Témoin d’avertissement du niveau d’huile: LED
Témoin des clignotants:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur: LED
Témoin d’avertissement du système ABS: LED
Témoin de l’immobilisateur antivol:
LED
Témoin/témoin d'avertissement du système
de régulation antipatinage: LEDFusible:Fusible principal:50.0 A
Fusible auxiliaire 1:
2.0 A Fusible de phare:
15.0 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage: 15.0 A
Fusible des feux de stationnement: 7.5 A
Fusible du moteur du ventilateur de radiateur:
15.0 A
Fusible du système d’injection de carburant: 10.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électronique:
7.5 A
B90-9-F0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

9-1
1
2
3
4
5
6
7
89
10
11
12
Renseignements complémentaires
FAU53562
Numéros d’identificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prév us ci-dessous. Ces
numéros d’identificati on sont nécessaires à
l’enregistrement du véhicule auprès des au-
torités locales et à la commande de pièces
détachées auprès d’ un concessionnaire
Yamaha.
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26442
Numéro de série du moteur
Le numéro de série du moteur est poinçon-
né sur le carter moteur.
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1
B90-9-F0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Renseignements complémentaires
9-2
1
2
3
4
5
6
7
8910
11
12
FAU26481
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-22.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
FAU69910

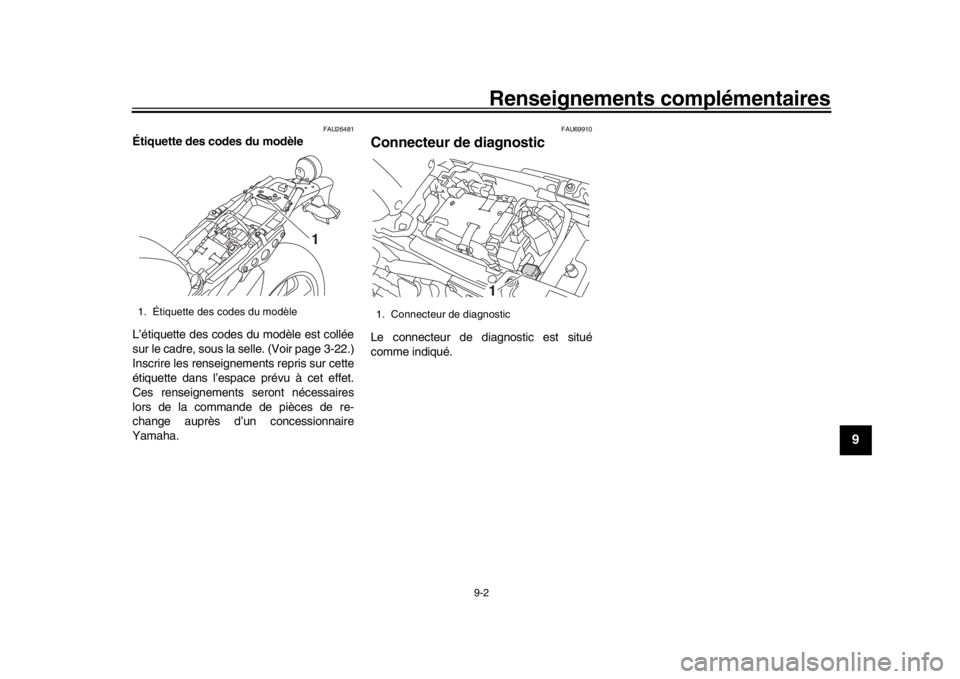

Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
1. Étiquette des codes du modèle
1
1. Connecteur de diagnostic
1
B90-9-F0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

10-1
1
2
3
4
5
6
7
8
910
11
12
IndexAAbsorbeur de vapeurs d’essence ............6-10
Avertisseur, contacteur ............................3-14BBagages, supports de sangle de fixation ...................................................3-26
Batterie.....................................................6-30
Béquille latérale .......................................3-26
Béquille latérale, contrôle et lubrification ............................................6-28
Bloc de compteurs multifonctions ..............3-6
Bougies, contrôle .......................................6-9
Bras oscillant, lubrific ation des pivots ......6-28CCâbles, contrôle et lubrification ................6-26
Calage de la moto ....................................6-37
Caractéristiques .........................................8-1
Carburant .................................................3-19
Carburant, économies................................5-4
Chaîne de transmission, nettoyage et
graissage ...............................................6-25
Chaîne de transmission, tension..............6-24
Clignotant, remplacement d’une ampoule .................................................6-36
Clignotants, contacteur ............................3-14
Combiné ressort-amorti sseur, réglage.....3-24
Compartiment de rangement ...................3-22
Connecteur de diagnostic ..........................9-2
Connecteur pour accessoire CC ..............3-29
Consignes de sécurité ...............................1-1
Contacteur à clé/serrure antivol .................3-2
Contacteur arrêt/marche/démarrage........3-14
Contacteur d’appel de phare....................3-14 Contacteur du système de régulation
antipatinage........................................... 3-14
Contacteurs à la poignée......................... 3-13
Coupe-circuit d’al lumage ......................... 3-27
DDémarrage du moteur ............................... 5-1
Dépannage, schémas de diagnostic ....... 6-39
Direction, contrôle.................................... 6-29
D-mode, mode de conduite ..................... 3-13
Durite de mise à l’air du réservoir de
carburant et durite de trop-plein ............ 3-21EÉclairage de la plaque
d’immatriculation ................................... 6-37
Emplacement des éléments ...................... 2-1
Entretien du système de contrôle des gaz d’échappement .......................... 6-3
Entretiens et graissages périodiques ........ 6-5
Étiquette des codes du modèle ................. 9-2FFeu stop/arrière ....................................... 6-36
Feu stop, contacteurs .............................. 6-21
Feux de détresse, contacteur .................. 3-14
Filtre à air, élément .................................. 6-16
Fourche, contrôle..................................... 6-29
Fourche, réglage ..................................... 3-23
Frein, contrôle de la garde du levier ........ 6-20
Frein, levier .............................................. 3-16
Frein, pédale............................................ 3-16
Fusibles, remplacement .......................... 6-31GGarde du levier d’embr ayage, réglage .... 6-20
HHuile moteur et cartouche du filtre à
huile ...................................................... 6-10
Huile moteur, témoin du niveau ................ 3-4IImmobilisateur antivol ............................... 3-1
Inverseur feu de route/feu de croisement ............................................ 3-14JJeu des soupapes ................................... 6-17LLevier d’embrayage................................. 3-15
Leviers de frein et d’embrayage, contrôle et lubrification .......................... 6-27
Liquide de frein, changement .................. 6-23
Liquide de frein, contrôle du niveau ........ 6-22
Liquide de refroidissement ...................... 6-13
Liquide de refroidissement, témoin de température ............................................ 3-4MMoteur, numéro de série ........................... 9-1NNuméros d’identification ............................ 9-1PPannes, diagnostic .................................. 6-38
Pédale de frein et sélecteur, contrôle et lubrification............................................ 6-27
Phare, remplacement d’une ampoule ..... 6-34
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-21
Pneus ...................................................... 6-17
Poignée des gaz, contrôle de la garde.... 6-16
Poignée et câble des gaz, contrôle et lubrification............................................ 6-26
B90-9-F0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

Index
10-2
1
2
3
4
5
6
7
8
91011
12
Pot catalytique ......................................... 3-21RRalenti du moteur, contrôle ..................... 6-16
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-19
Rodage du moteur ..................................... 5-4
Roues ...................................................... 6-19
Roulements de roue, contrôle ................. 6-30SSélecteur au pied..................................... 3-15
Selle......................................................... 3-22
Soin ........................................................... 7-1
Stationnement ........................................... 5-5
Système ABS .......................................... 3-16
Système de régulation antipatinage ........ 3-17TTémoin d’alerte de panne du moteur......... 3-4
Témoin d’alerte du système ABS .............. 3-5
Témoin de feu de route ............................. 3-4
Témoin de l’immobilisateur antivol ............ 3-5
Témoin du point mort................................. 3-4
Témoin du système de régulation antipatinage ............................................. 3-5
Témoins des clignotants ............................ 3-3
Trousse de réparation ............................... 6-2VVéhicule, numéro d’identification ............... 9-1
Veilleuse, remplacement d’une ampoule................................................. 6-35
Vitesses, sélection ..................................... 5-2
Voyants et témoins d’alerte ....................... 3-3
B90-9-F0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時４７分

B90-9-F0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後４時４７分
