2016 YAMAHA XMAX 400 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
NOTASe o visor multifuncional exibir o código de
erro 52, este poderá ter sido provocado por
interferência do transmissor-receptor. Se
visualizar este erro, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.NOTACertifique-se de que não existem quais-
quer outras chaves do imobilizador próxi-
mas do interruptor principal, e não guarde
mais do que uma chave deste tipo no mes-
mo porta-chaves! As chaves do sistema
imobilizador podem provocar interferência,
o que poderá impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em fun-
cionamento, leve o veículo, a chave
de reconfiguração do código e as
duas chaves normais a um concessio-
nário Yamaha para reconfigurar as
chaves normais.
Modo de relógio
Para acertar o relógio:1. Prima simultaneamente as teclas “SE-
LECT” e “RESET” durante pelo menos
dois segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
3. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
4. Prima a tecla “RESET” para acertar os
minutos.
5. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento.Visor da temperatura ambiente
Este visor mostra a temperatura ambiente
de –9 °C a 50 °C em incrementos de 1 °C.
A temperatura exibida pode variar da tem-
peratura ambiente real.
O indicador de advertência de estrada com
gelo “ ” ficará intermitente quando a tem-
peratura for inferior a 4 °C.
NOTASe a temperatura ambiente descer
para um valor inferior a –9 °C, não será
dada a indicação de uma temperatura
inferior a –9 °C.
Se a temperatura ambiente subir para
um valor superior a 50 °C, não será
exibida uma temperatura superior a
50 °C.
1. Exibição de código de erroZAUM1012
1/21/2CLOCKOUT TEMP
°CODO
1
1. Visor da temperatura ambiente
2. Indicador de advertência de estrada com
gelo ŽZAUM1056
1/21/2CLOCKOUT TEMP
°C
TRIP
2
2
1
U1SDP1P0.book Page 9 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
A exactidão da leitura da temperatura
pode ser afectada quando conduzir
vagarosamente [aproximadamente
abaixo dos 20 km/h (12.5 mi/h)] ou
quando estiver parado nos sinais de
trânsito, passagens de nível, etc.
PAU12332
Alarme antifurto (opcional)Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU1234F
Interruptores do guiadorEsquerda
Direita 1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de
direcção “ / ”
4. Interruptor da buzina “ ”
1. Interruptor de perigo “ ”
2. Interruptor de arranque “ ”
U1SDP1P0.book Page 10 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU12351
Interruptor de ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12401
Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12461
Interruptor do sinal de mudança de
direcção “ / ”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12722
Interruptor de arranque “ ”
Com o descanso lateral para cima, prima
este interruptor enquanto acciona o travão
dianteiro ou traseiro para colocar o motorem funcionamento com o motor de arran-
que. Consulte a página 5-1 para obter ins-
truções relativas ao arranque, antes de
colocar o motor em funcionamento.
PAU41701
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premi-
do, mas isto não indica qualquer avaria.
PAU12734
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo período de tempo com o mo-
tor desligado, caso contrário a bateria
pode descarregar.
PAU12902
Alavanca do travão dianteiroA alavanca do travão dianteiro situa-se no
lado direito do guiador. Para accionar o tra-
vão dianteiro, puxe esta alavanca em direc-
ção ao punho do acelerador.1. Alavanca do travão dianteiro
U1SDP1P0.book Page 11 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU12952

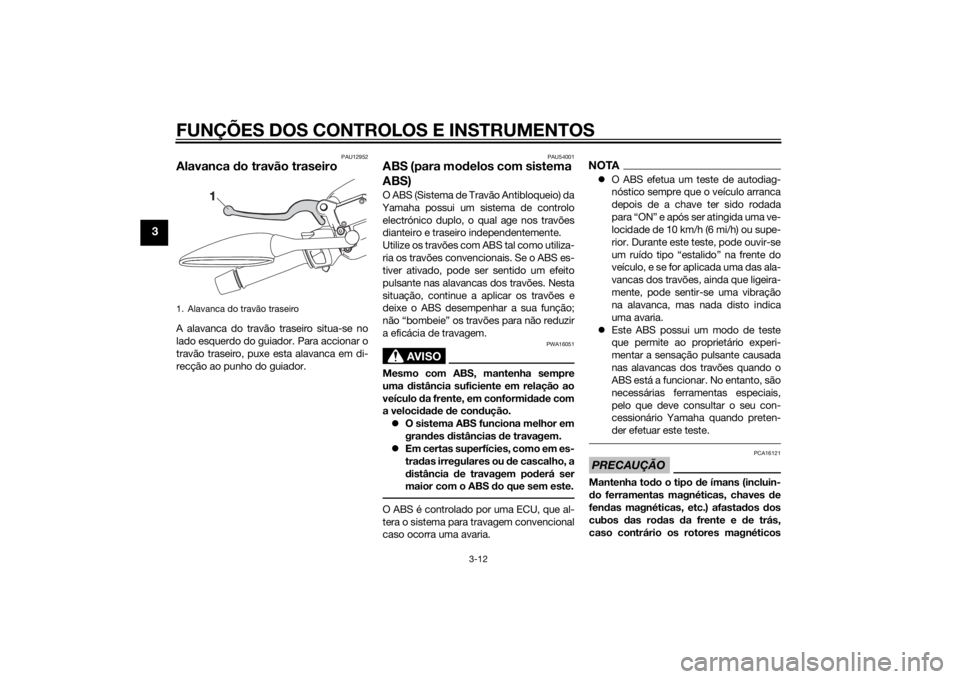

Alavanca do travão traseiroA alavanca do travão traseiro situa-se no
lado esquerdo do guiador. Para accionar o
travão traseiro, puxe esta alavanca em di-
recção ao punho do guiador.
PAU54001
ABS (para modelos com sistema
ABS)O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante nas alavancas dos travões. Nesta
situação, continue a aplicar os travões e
deixe o ABS desempenhar a sua função;
não “bombeie” os travões para não reduzir
a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
O sistema ABS funciona melhor em
grandes distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na frente do
veículo, e se for aplicada uma das ala-
vancas dos travões, ainda que ligeira-
mente, pode sentir-se uma vibração
na alavanca, mas nada disto indica
uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
nas alavancas dos travões quando o
ABS está a funcionar. No entanto, são
necessárias ferramentas especiais,
pelo que deve consultar o seu con-
cessionário Yamaha quando preten-
der efetuar este teste.PRECAUÇÃO
PCA16121
Mantenha todo o tipo de ímans (incluin-
do ferramentas magnéticas, chaves de
fendas magnéticas, etc.) afastados dos
cubos das rodas da frente e de trás,
caso contrário os rotores magnéticos
1. Alavanca do travão traseiroU1SDP1P0.book Page 12 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
equipados nos cubos das rodas podem
ficar danificados, resultando num incor-
recto desempenho do sistema de ABS.
PAUM2991
Tampa do depósito de combustí-
velAbertura da tampa do depósito de com-
bustível
1. Introduza a chave na fechadura e
rode-a no sentido contrário ao dos
ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa pode ser
puxada para abrir.
2. Para retirar a tampa do depósito de
combustível, rode-a no sentido con-
trário ao dos ponteiros do relógio e,
depois, retire-a.Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de
combustível na abertura do depósito
e rode a tampa no sentido dos pontei-
ros do relógio.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.2. Feche a tampa, rode a chave no sen-
tido dos ponteiros do relógio para a
posição original e, depois, retire-a.
1. Cubo da roda da frente
1. Cubo da roda de trás
1
1
1. Tampa do depósito de combustível
2. Cobertura da tampa do depósito de com-
bustívelZAUM1014
12
U1SDP1P0.book Page 13 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAUM3110
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximoZAUM1015
12
Combustível recomendado:
Gasolina sem chumbo Premium
(Mistura de gasolina com álcool
(E10) aceitável)
Capacidade do depósito de com-
bustível:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Quantidade de combustível de re-
serva (quando o indicador de adver-
tência do nível de combustível fica
intermitente):
2.0 L (0.53 US gal, 0.44 Imp.gal)
U1SDP1P0.book Page 14 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som
de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU13446
Conversores catalíticosEste veículo está equipado com converso-
res catalíticos no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incêndio, tais como erva ou
outros materiais que ardam facil-
mente;
estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
U1SDP1P0.book Page 15 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PAU13933
AssentoPara abrir o assento
1. Coloque a scooter no descanso cen-
tral.
2. Introduza a chave no interruptor prin-
cipal e depois rode-a no sentido con-
trário ao dos ponteiros do relógio para
“OPEN”.NOTANão empurre para dentro enquanto rodar a
chave.3. Incline o assento para cima.Para fechar o assento
1. Incline o assento para baixo e pressio-
ne o mesmo para o encaixar.
2. Retire a chave do interruptor principal
caso pretenda deixar a scooter não vi-
giada.
NOTACertifique-se de que o assento está devi-
damente fixo antes de conduzir o veículo.
PAUM3002
Compartimentos de armazena-
gemCompartimento de armazenagem dian-
teiro A
Para abrir o compartimento de armazena-
gem quando este está trancado, insira a
chave na fechadura, rode-a no sentido dos
ponteiros do relógio e, depois, puxe a ala-
vanca.
Para abrir o compartimento de armazena-
gem quando este está destrancado, sim-
plesmente puxe a alavanca.
1. Aberto.
1. Posição de assento abertoZAUM1016
1. Aberto.
2. Alavanca de abertura do compartimento de
armazenagem
3. TampaZAUM1017
3
1 12
U1SDP1P0.book Page 16 Thursday, September 19, 2013 10:16 AM
