Periodiskt underhåll och justering
6-7
6
MAU18773
Lossa och sätta fast paneler
De paneler som visas på bilden måste los-
sas för att visa skötselarbeten som beskrivs
i detta kapitel ska kunna utföras. Titta i det-
ta avsnitt varje gång som en panel måste
lossas eller sättas fast.
MAUM3340
Panel A
För att ta bort panelen
1. Öppna det främre förvaringsfacket A.
(Se sidan 3-18.)
2. Lossa och ta bort skruven och dra se-
dan loss panelen.För att sätta fast panelen
Placera panelen där den ska sitta och skru-
va fast den med skruven.
Panel B
För att ta bort panelen
1. Öppna det främre förvaringsfacket B.
(Se sidan 3-18.)
2. Lossa och ta bort skruven och dra se-
dan loss panelen.
För att sätta fast panelen
Placera panelen där den ska sitta och skru-
va fast den med skruven.
1. Panel A
2. Panel B
1. Panel C
ZAUM1022
1
2
ZAUM1021
1
1. Panel A
2. Skruv
1. Panel B
2. Skruv
ZAUM1046
1
2
ZAUM1047
1
2
U2DLM0M0.book Page 7 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-8
6

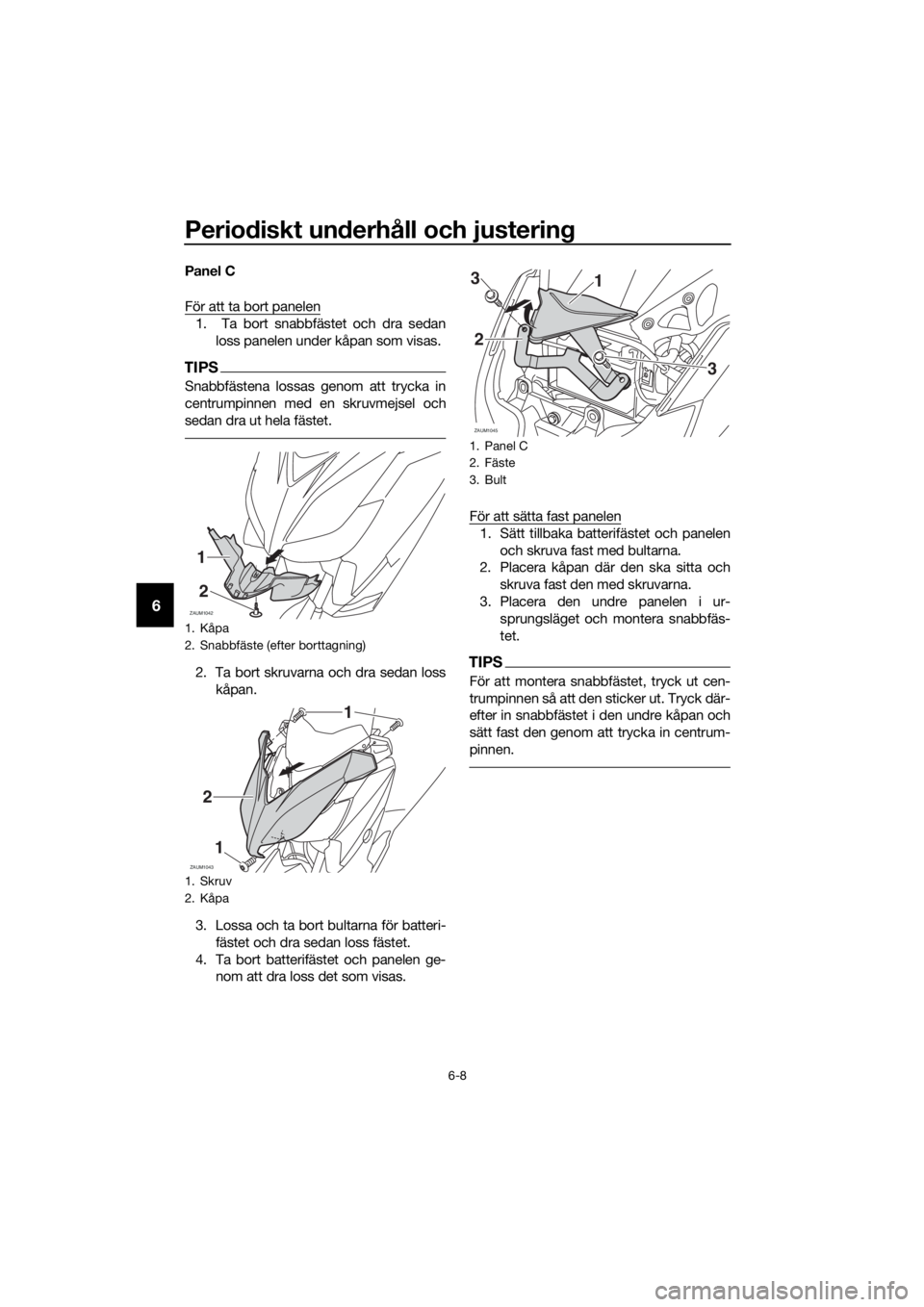

Panel C
För att ta bort panelen
1. Ta bort snabbfästet och dra sedan
loss panelen under kåpan som visas.
TIPS
Snabbfästena lossas genom att trycka in
centrumpinnen med en skruvmejsel och
sedan dra ut hela fästet.
2. Ta bort skruvarna och dra sedan loss
kåpan.
3. Lossa och ta bort bultarna för batteri-
fästet och dra sedan loss fästet.
4. Ta bort batterifästet och panelen ge-
nom att dra loss det som visas.För att sätta fast panelen
1. Sätt tillbaka batterifästet och panelen
och skruva fast med bultarna.
2. Placera kåpan där den ska sitta och
skruva fast den med skruvarna.
3. Placera den undre panelen i ur-
sprungsläget och montera snabbfäs-
tet.
TIPS
För att montera snabbfästet, tryck ut cen-
trumpinnen så att den sticker ut. Tryck där-
efter in snabbfästet i den undre kåpan och
sätt fast den genom att trycka in centrum-
pinnen.
1. Kåpa
2. Snabbfäste (efter borttagning)
1. Skruv
2. Kåpa
ZAUM1042
1
2
ZAUM1043
2
1
1
1. Panel C
2. Fäste
3. Bult
ZAUM1045
13
2
3
U2DLM0M0.book Page 8 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-9
6
MAUM3360
Kontroll av tändstift
Tändstiftet är en viktig komponent i motorn
och det är lätt att kontrollera det. Eftersom
värme och avlagringar gör att tändstift
långsamt eroderar, bör tändstiftet tas bort
och kontrolleras enligt tabellen för regel-
bunden skötsel och smörjning. Dessutom
kan tändstiftets skick avslöja motorns
skick.
För att ta bort tändstiftet
1. Ställ upp fordonet på sitt mittstöd
2. Öppna sadeln. (Se sidan 3-17.)
3. Ta bort det bakre förvaringsfacket ge-
nom att skruva loss bultarna.
4. Ta bort tändstiftshatten.
5. Ta bort tändstiften som bilden visar
med hjälp av den tändstiftsnyckel som
finns i ägarens verktygssats.För att kontrollera tändstiftet
1. Kontrollera att porslinet runt mittelek-
troden har en lätt ljusbrun färg (den
ideala färgen när fordonet körs nor-
malt).
TIPS
Om färgen på tändstiftet skiljer sig från de
andra kan det vara fel på motorn. Försök
inte åtgärda felet själv. Låt i stället en
Yamaha-återförsäljare kontrollera motorcy-
keln.
2. Kontrollera om elektroden på tändstif-
tet har eroderat eller om det finns av-
lagringar och byt tändstiftet vid behov.
3. Mät elektrodavståndet på tändstiftet
med ett bladmått och justera avstån-
det vid behov.
1. Förvaringsfack
2. Bult
3. Gummiskydd
1. Tändstiftsskydd
ZAUM1040
23
1
ZAUM1117
1
1. Tändstiftsnyckel
Rekommenderat tändstift:
NGK/DPR8EA-9
1. Rekommenderat elektrodavstånd
ZAUM1118
1
1
U2DLM0M0.book Page 9 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-10
6
För att montera tändstiftet
1. Gör rent tätningsringen och dess an-
liggningsytor och torka av gängorna
på tändstiftet.
2. Montera tändstiftet med hjälp av tänd-
stiftsnyckeln och dra åt tändstiftet till
angivet moment.
TIPS
Om du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4…1/2
varv efter det att du skruvat fast det för
hand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
3. Sätt fast tändstiftshatten.
4. Sätt det bakre förvaringsfacket i sitt
ursprungliga läge och skruva fast det
med bultarna.
5. Stäng sadeln.
MAUM1553
Motorolja
Oljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan bytas vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning samt när
servicelampan tänds.
För att kontrollera motorns oljenivå
1. Ställ upp skotern på sitt mittstöd. Om
den lutar lite kan du få en felaktig av-
läsning.
2. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter så att oljan stabi-
liseras, ta bort påfyllningslocket och
torka av oljestickan. Stoppa tillbaka
oljestickan (utan att skruva in den) och
lyft sedan upp den för att kontrollera
oljenivån.
TIPS
Oljenivån bör vara mellan min- och max-
markeringarna.
4. Om oljenivån befinner sig under min-
markeringen bör olja av rekommende-
rad typ fyllas på till rätt nivå.
5. Stoppa ner oljestickan i påfyllningshå-
let och dra fast påfyllningslocket. Rekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
Åtdragningsmoment:
Tändstift:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
1. Påfyllningslock för motorolja
2. Max-markering
3. Min-markering
1
3
2
1
ZAUM0685
U2DLM0M0.book Page 10 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-11
6
För att byta motorolja
1. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
2. Placera ett oljetråg under motorn för
att samla upp oljan.
3. Ta bort påfyllningslocket och avtapp-
ningspluggen för motorolja och töm ut
oljan från vevhuset.
4. Kontrollera om brickan är skadad och
byt ut den vid behov.
5. Montera bricka och avtappningsplugg
och dra åt till angivet moment.
TIPS
Se till att brickan sitter rätt placerad.
6. Fyll på med den rekommenderade
mängden motorolja och montera där-
efter och dra fast påfyllningslocket.
VIKTIGT
MCA11671
Använd inte oljor med en dieselspe-
cifikation som “CD” eller oljor med
högre kvalitet än den som anges.
Använd dessutom inte oljor som är
märkta “ENERGY CONSERVING II”
(ENERGIBESPARANDE II) eller hö-
gre.
Se till att inga främmande föremål
kommer ner i vevhuset.
7. Starta motorn och låt den gå på tom-
gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
8. Återställ indikeringen för oljebyte. (Se
sidan 3-6.)
1. Oljeavtappningsplugg
1. Oljeavtappningsplugg
2. Bricka
Åtdragningsmoment:
Oljeavtappningsplugg:
20 Nm (2.0 m·kgf, 14 ft·lbf)
11
ZAUM0686
1
2
ZAUM0129
Rekommenderad motorolja:
Se sidan 8-1.
Oljemängd vid byte:
1.30 L (1.37 US qt, 1.14 Imp.qt)
U2DLM0M0.book Page 11 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-12
6
MAU20067
Olja i slutväxel
Kontrollera så att det inte läcker olja från
slutväxeln innan du kör. Om du upptäcker
något läckage bör du låta en Yamaha-åter-
försäljare kontrollera och reparera skotern.
Dessutom måste oljan i slutväxeln bytas vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning.
1. Starta motorn och värm upp oljan i
slutväxeln genom att köra skotern un-
der flera minuter och stäng sedan av
motorn igen.
2. Ställ upp skotern på sitt mittstöd.
3. Placera ett oljetråg under slutväxeln
för att samla upp oljan.
4. Ta bort påfyllningslocket och dess O-
ring från slutväxelhuset.
5. Ta bort avtappningspluggen och dess
packning i slutväxeln för att tappa ur
oljan ur slutväxelhuset.6. Montera avtappningspluggen och den
nya packningen, dra sedan åt pluggen
till angivet moment.
7. Fyll på med angiven mängd rekom-
menderad olja i slutväxeln. VARNING!
Se till att inga främmande föremål
kommer in i slutväxeln. Se till att
ingen olja kommer på däck eller
fälg.
[MWA11312]
8. Montera påfyllningslocket och dess
O-ring på slutväxelhuset och dra åt
locket.
9. Kontrollera så att det inte läcker olja
från slutväxeln. Kontrollera anledning-
en till det om det läcker.
1. Påfyllningslock för slutväxelolja
2. O-ring
1. Avtappningsplugg i slutväxeln
ZAUM1123
11
ZAUM0659
Åtdragningsmoment:
Avtappningsplugg i slutväxeln:
22 Nm (2.2 m·kgf, 16 ft·lbf)
Rekommenderad olja i slutväxel:
Se sidan 8-1.
Oljemängd:
0.25 L (0.26 US qt, 0.22 Imp.qt)
U2DLM0M0.book Page 12 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-13
6
MAU20071

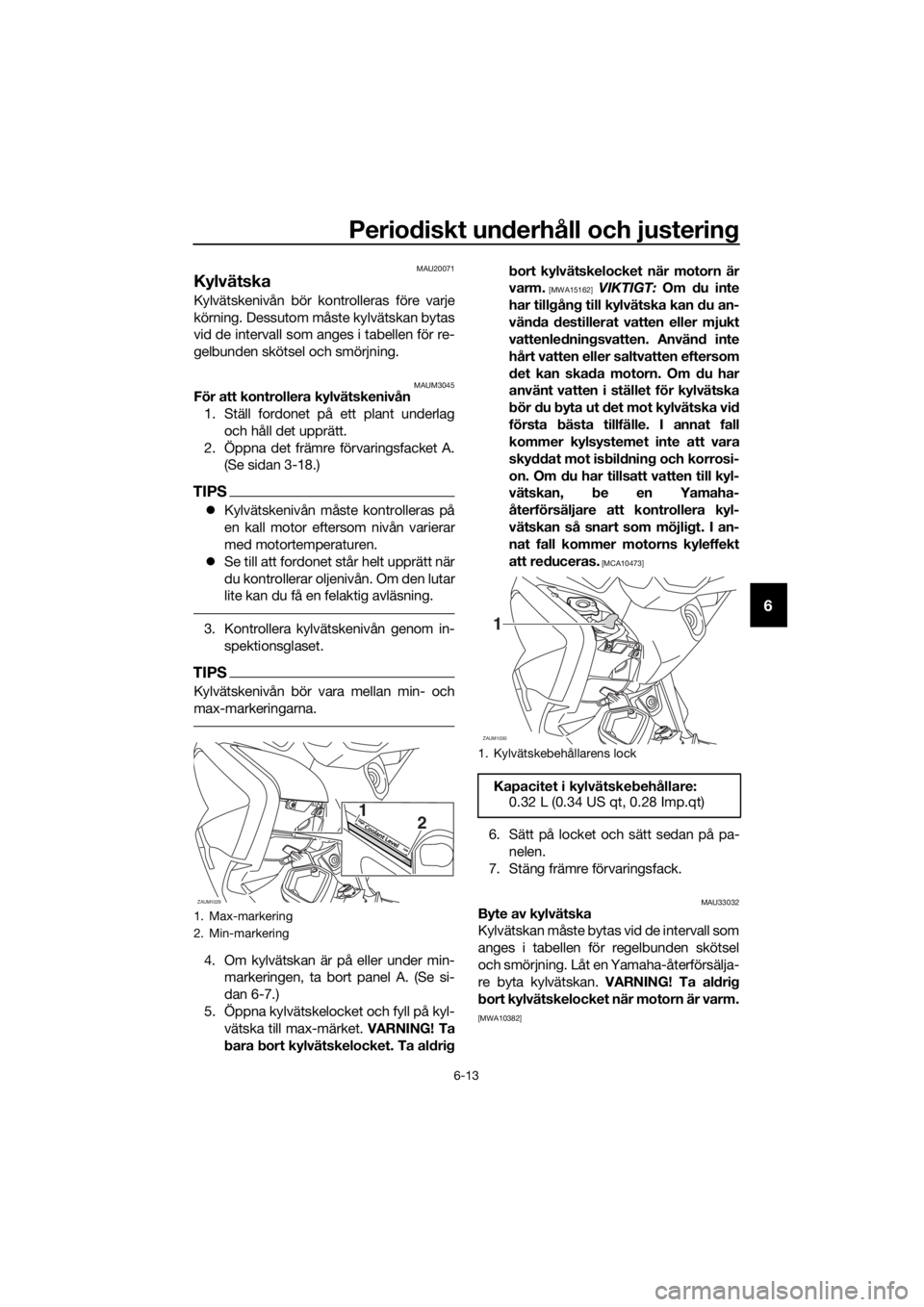

Kylvätska
Kylvätskenivån bör kontrolleras före varje
körning. Dessutom måste kylvätskan bytas
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAUM3045För att kontrollera kylvätskenivån
1. Ställ fordonet på ett plant underlag
och håll det upprätt.
2. Öppna det främre förvaringsfacket A.
(Se sidan 3-18.)
TIPS
Kylvätskenivån måste kontrolleras på
en kall motor eftersom nivån varierar
med motortemperaturen.
Se till att fordonet står helt upprätt när
du kontrollerar oljenivån. Om den lutar
lite kan du få en felaktig avläsning.
3. Kontrollera kylvätskenivån genom in-
spektionsglaset.
TIPS
Kylvätskenivån bör vara mellan min- och
max-markeringarna.
4. Om kylvätskan är på eller under min-
markeringen, ta bort panel A. (Se si-
dan 6-7.)
5. Öppna kylvätskelocket och fyll på kyl-
vätska till max-märket. VARNING! Ta
bara bort kylvätskelocket. Ta aldrigbort kylvätskelocket när motorn är
varm.
[MWA15162] VIKTIGT: Om du inte
har tillgång till kylvätska kan du an-
vända destillerat vatten eller mjukt
vattenledningsvatten. Använd inte
hårt vatten eller saltvatten eftersom
det kan skada motorn. Om du har
använt vatten i stället för kylvätska
bör du byta ut det mot kylvätska vid
första bästa tillfälle. I annat fall
kommer kylsystemet inte att vara
skyddat mot isbildning och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en Yamaha-
återförsäljare att kontrollera kyl-
vätskan så snart som möjligt. I an-
nat fall kommer motorns kyleffekt
att reduceras.
[MCA10473]
6. Sätt på locket och sätt sedan på pa-
nelen.
7. Stäng främre förvaringsfack.
MAU33032Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta kylvätskan. VARNING! Ta aldrig
bort kylvätskelocket när motorn är varm.
[MWA10382]
1. Max-markering
2. Min-markering
ZAUM1029
2 1Coolant LevelCoolant L
evelH
ighH
igh
LowLo
w
1. Kylvätskebehållarens lock
Kapacitet i kylvätskebehållare:
0.32 L (0.34 US qt, 0.28 Imp.qt)
ZAUM1030
1
U2DLM0M0.book Page 13 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-14
6
MAUM3370

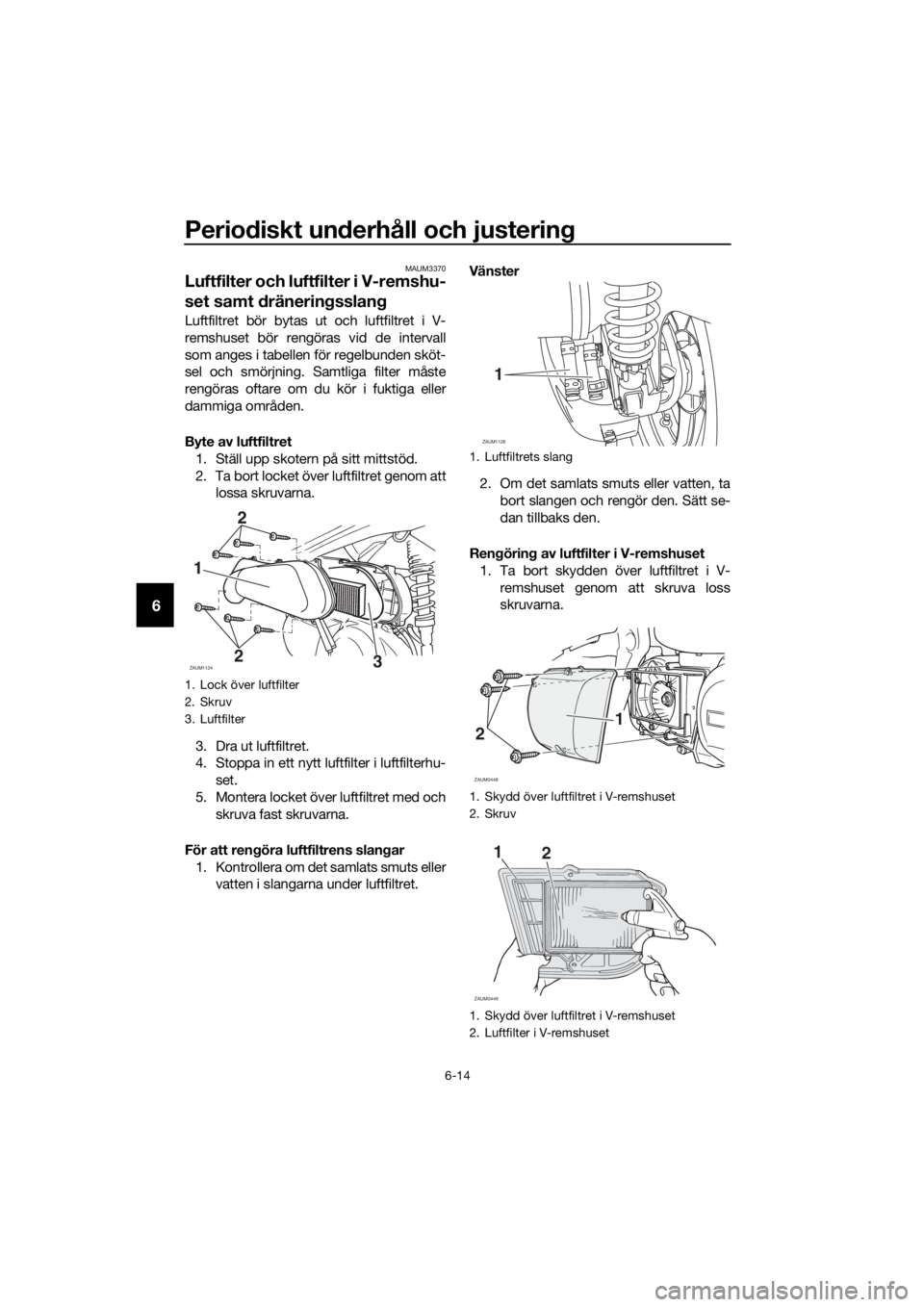

Luftfilter och luftfilter i V-remshu-
set samt dräneringsslang
Luftfiltret bör bytas ut och luftfiltret i V-
remshuset bör rengöras vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning. Samtliga filter måste
rengöras oftare om du kör i fuktiga eller
dammiga områden.
Byte av luftfiltret
1. Ställ upp skotern på sitt mittstöd.
2. Ta bort locket över luftfiltret genom att
lossa skruvarna.
3. Dra ut luftfiltret.
4. Stoppa in ett nytt luftfilter i luftfilterhu-
set.
5. Montera locket över luftfiltret med och
skruva fast skruvarna.
För att rengöra luftfiltrens slangar
1. Kontrollera om det samlats smuts eller
vatten i slangarna under luftfiltret.Vänster
2. Om det samlats smuts eller vatten, ta
bort slangen och rengör den. Sätt se-
dan tillbaks den.
Rengöring av luftfilter i V-remshuset
1. Ta bort skydden över luftfiltret i V-
remshuset genom att skruva loss
skruvarna.
1. Lock över luftfilter
2. Skruv
3. Luftfilter
ZAUM1124
1
22
3
1. Luftfiltrets slang
1. Skydd över luftfiltret i V-remshuset
2. Skruv
1. Skydd över luftfiltret i V-remshuset
2. Luftfilter i V-remshuset
ZAUM1126
1
21
ZAUM0448
21
ZAUM0449
U2DLM0M0.book Page 14 Friday, July 3, 2015 4:01 PM
