2016 YAMAHA XMAX 125 Notices Demploi (in French)

Entretiens et réglages périodiques
6-9
6
Cache C
Dépose du cache
1. Déposer le rivet démontable, puis re-
tirer le carénage inférieur comme illus-
tré.
N.B.
Retirer le rivet démontable après avoir en-

nevis.
2. Déposer les vis de carénage, puis reti-
rer le carénage.
3. Déposer les boulons du support de
batterie, puis retirer le support.
4.
semble cache comme illustré.Mise en place du cache
1. Remettre le support de batterie et

ser les boulons.
2. Remettre le carénage en place, puis
reposer les vis.
3. Remettre le carénage inférieur en
place, puis reposer le rivet démon-
table.
N.B.
Pour reposer le rivet démontable, repous-


dans le carénage inférieur, puis enfoncer la

veau que la tête du rivet.
1. Carénage
2. Rivet démontable (après sa dépose)
1. Vis
2. Carénage
ZAUM1042
1
2
ZAUM1043
2
1
1
1. Cache C
2. Support
3. Vis
ZAUM1045
13
2
3
U2DMF2F0.book Page 9 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-10
6
FAUM3360
Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Dresser le véhicule sur sa béquille
centrale
2. Ouvrir la selle. (Voir page 3-21.)
3. Retirer les boulons pour déposer le
compartiment de rangement arrière.
4. Retirer le capuchon de bougie.
5. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.
Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un
concessionnaire Yamaha.
2.
présence de dépôts de calamine ou

dépôts trop importants, il convient de
remplacer la bougie.
3.

et, si nécessaire, le corriger conformé-
ment aux spécifications.1. Compartiment de rangement
2. Vis
3. Capuchon en caoutchouc
1. Capuchon de bougie
ZAUM1040
23
1
ZAUM1117
1
1. Clé à bougie
Bougie spécifiée :
NGK/CPR9EA-9
ZAUM1118
1
U2DMF2F0.book Page 10 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-11
6
Mise en place de la bougie
1. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.


bonne approximation consiste à serrer de
1/4…1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
3. Remonter le capuchon de bougie.
4. Remettre le compartiment de range-
ment arrière en place, puis le fixer à

5. Refermer la selle.
FAUM3332
Huile moteur
Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient en outre de
changer l’huile aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques ainsi que lorsque le té-
moin d’entretien s’allume.
Contrôle du niveau d’huile moteur
1. Dresser le scooter sur sa béquille cen-
trale. Une légère inclinaison peut en-
traîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
d’huile avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage, puis la retirer et vérifier le ni-
veau d’huile.
N.B.

les repères de niveau minimum et maxi-
mum.
4.
au repère de niveau minimum, ajouter


1. Écartement des électrodes
Écartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
1
1.
2. Repère de niveau maximum
3. Repère de niveau minimum
1
3
2
1
ZAUM0685
U2DMF2F0.book Page 11 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-12
6
5. Insérer la jauge d’huile dans l’orifice
de remplissage, puis serrer le bou-
chon de remplissage d’huile.

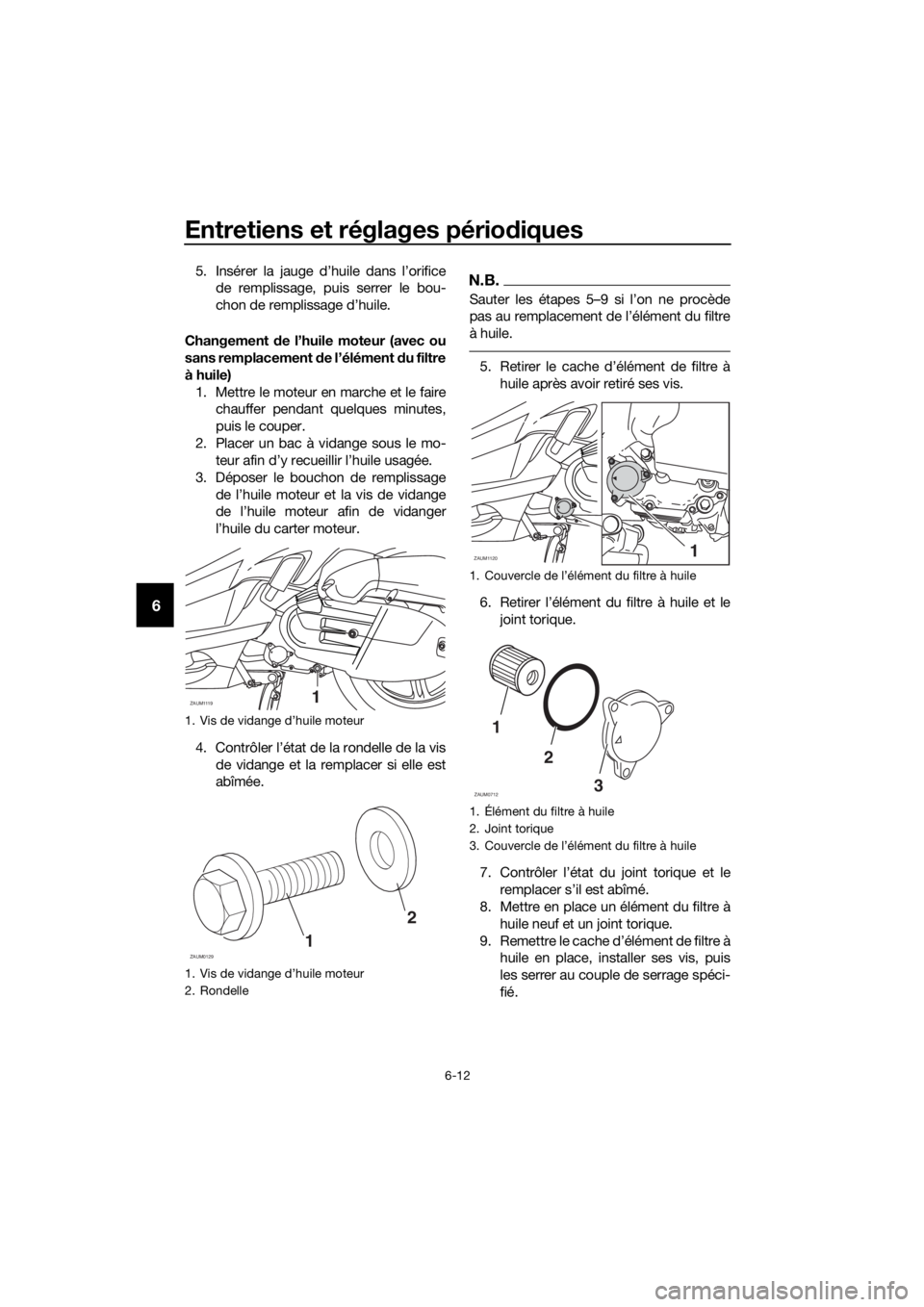

Changement de l’huile moteur (avec ou
sans remplacement de l’élément du filtre
à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
3. Déposer le bouchon de remplissage
de l’huile moteur et la vis de vidange
de l’huile moteur afin de vidanger
l’huile du carter moteur.
4. Contrôler l’état de la rondelle de la vis
de vidange et la remplacer si elle est
abîmée.N.B.


à huile.
5.
huile après avoir retiré ses vis.
6.
joint torique.
7.

8. Mettre en place un élément du filtre à
huile neuf et un joint torique.
9.
huile en place, installer ses vis, puis
les serrer au couple de serrage spéci-
fié.
1.
1.
2. Rondelle
ZAUM11191
1
2
ZAUM0129
1.
1. Élément du filtre à huile
2. Joint torique
3.
ZAUM11201
1
2
3
ZAUM0712
U2DMF2F0.book Page 12 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-13
6
N.B.
S’assurer que le joint torique est bien logé
dans son siège.
10. Remettre la rondelle et la vis de vi-
dange de l’huile moteur en place, puis
serrer la vis de vidange au couple spé-
cifié.
N.B.

11. Remettre à niveau en ajoutant la

commandée, puis remonter et serrer

N.B.


pement ont refroidi.
ATTENTION
FCA11671
Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade
supérieur à celui spécifié. S’assurerégalement de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.
12. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
13. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si né-
cessaire.
14. Réinitialiser l’indicateur de change-
ment d’huile. (Voir page 3-8.) Couple de serrage :
Vis du couvercle de filtre à huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile moteur recommandée :
Vo ir pa g e 8-1 .
Quantité d’huile :
Sans remplacement de l’élément du
filtre à huile:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Avec remplacement de l’élément du
filtre à huile:
1.50 L (1.59 US qt, 1.32 Imp.qt)
U2DMF2F0.book Page 13 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-14
6
FAU20067
Huile de transmission finale
Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de transmission finale. Si une fuite est dé-
tectée, faire contrôler et réparer le scooter
par un concessionnaire Yamaha. Il faut en
outre changer l’huile de transmission finale
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Mettre le moteur en marche et amener
l’huile de transmission finale à tempé-
rature en conduisant le scooter pen-
dant quelques minutes, puis couper le
moteur.
2. Dresser le scooter sur sa béquille cen-
trale.
3. Placer un bac à vidange sous le carter
de transmission finale afin d’y recueillir
l’huile usagée.
4. Déposer le bouchon de remplissage
de l’huile de transmission finale et son
joint torique du carter de transmission
finale.
5. Retirer la vis de vidange de l’huile de
transmission finale et son joint afin de
vidanger l’huile du carter de transmis-
sion finale.6. Remonter la vis de vidange de l’huile
de transmission finale et son joint
neuf, puis serrer la vis au couple spé-
cifié.
7. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile de trans-
mission finale recommandée.
AVERTISSEMENT ! S’assurer
qu’aucune crasse ou objet ne pé-
nètre dans le carter de transmission
finale. Veiller à ne pas mettre d’huile
sur le pneu ou la roue.
[FWA11312]
8. Monter le bouchon de remplissage de
l’huile de transmission finale et son
joint torique, puis serrer le bouchon.
9. S’assurer que le carter de transmis-
sion finale ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
1. Bouchon de remplissage de l’huile de trans-
mission finale
2. Joint torique
ZAUM1123
1.
nale
Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile de transmission finale
recommandée :
Vo i r p a g e 8 - 1 .
Quantité d’huile :
0.21 L (0.22 US qt, 0.18 Imp.qt)
ZAUM07031
U2DMF2F0.book Page 14 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-15
6
FAU20071
Liquide de refroidissement
Il faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il
convient également de changer le liquide
de refroidissement aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAUM3045Contrôle du niveau
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à
la verticale.
2. Ouvrir le compartiment de rangement
avant A. (Voir page 3-22.)
N.B.
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
3. Contrôler le niveau du liquide de re-
froidissement par le hublot de
contrôle.
N.B.
Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
4. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, déposer le cache A.
(Voir page 6-8.)
5.
sion, puis ajouter du liquide de refroi-

maximum. AVERTISSEMENT ! Reti-
rer uniquement le bouchon du vase
d’expansion. Ne jamais essayer de
retirer le bouchon du radiateur tant
que le moteur est chaud.
[FWA15162]
ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10473]
1. Repère de niveau maximum
2. Repère de niveau minimum
ZAUM1029
2 1Coolant LevelCoolant L
evelH
ighH
igh
LowLo
w
U2DMF2F0.book Page 15 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-16
6
6. Refermer le bouchon du vase d’ex-
pansion, puis reposer le cache.
7. Refermer le compartiment de range-
ment avant.
FAU33032Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10382]FAUM3370
Filtre à air et éléments et tubes
de vidange de filtre à air du carter
de la courroie trapézoïdale
Il convient de remplacer l’élément du filtre à
air et de nettoyer l’élément du boîtier de la
courroie trapézoïdale aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Effectuer l’entre-
tien des éléments de filtre plus fréquem-
ment lorsque le véhicule est utilisé dans
des régions très poussiéreuses ou hu-
mides.
Remplacement de l’élément du filtre à
air
1. Dresser le scooter sur sa béquille cen-
trale.
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier
de filtre à air.
5. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide de
ses vis.
1. Bouchon du vase d’expansion
Capacité du vase d’expansion :
0.32 L (0.34 US qt, 0.28 Imp.qt)
ZAUM1030
1
1. Couvercle du boîtier de filtre à air
2. Vis
3. Élément du filtre à air
ZAUM1124
1
22
3
U2DMF2F0.book Page 16 Tuesday, June 30, 2015 1:39 PM
