2016 YAMAHA VMAX Notices Demploi (in French)

Commandes et instruments
3-2
3
 Éloigner les clés d’autres immobili-
sateurs antivols d u contacteur à
clé, car celles-ci risquent de provo-
quer d es interférences.
FAU10474

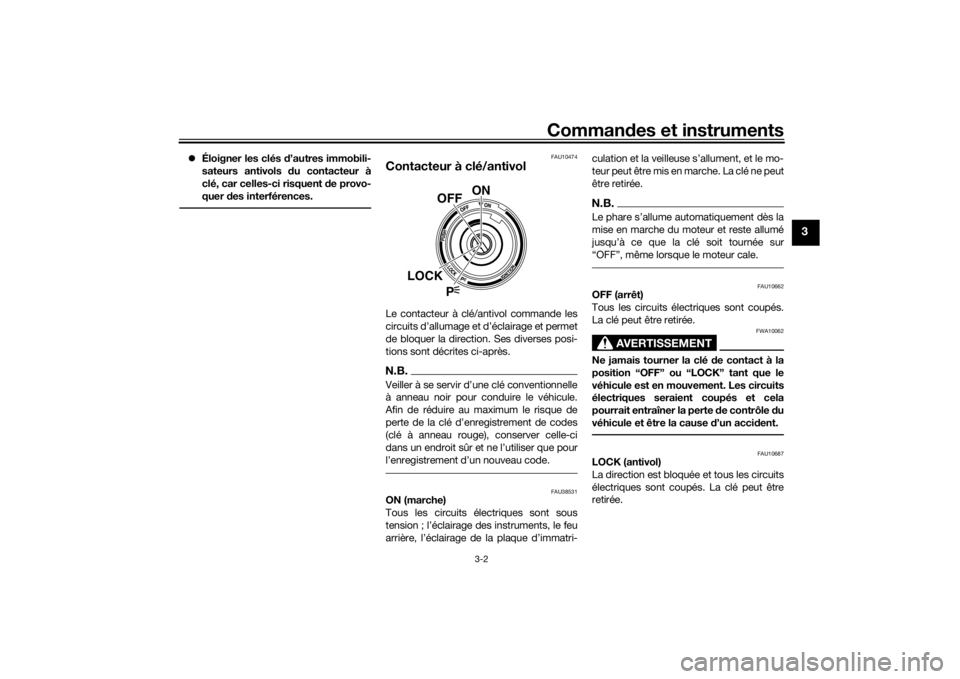

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU38531
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri- culation et la veilleuse s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.
N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur
“OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d
e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU10687
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
ON
OFF
LOCK
P
U2CEF1F0.book Page 2 Tuesday, November 10, 2015 1:31 PM

Commandes et instruments
3-3
3
Blocage de la direction1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”, pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
Déblocage de la direction1. Insérer la clé.
2. La clé étant dans la position “LOCK”, pousser la clé et la tourner jusqu’à la
position “OFF”.
FAU34342
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation et
la veilleuse sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits élec-
triques sont coupés. La clé peut être
retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA11021
Ne pas utiliser la position d e stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
U2CEF1F0.book Page 3 Tuesday, November 10, 2015 1:31 PM

Commandes et instruments
3-4
3
FAU49398
Voyants et témoins d’alerte
FAU11032
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU46567
Témoin d’alerte du niveau d ’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Pour vérifier le circuit électrique du témoin
d’alerte, dresser le véhicule sur un plan ho-
rizontal, régler le coupe-circuit du moteur
sur “ ”, puis tourner la clé de “OFF” à
“ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes avant de
s’éteindre, faire contrôler le véhicule par un
concessionnaire Yamaha.
Si le témoin d’alerte reste allumé, procéder
comme suit.
1. Mettre le coupe-circuit du moteur à la position “ ”.
2. Tourner la clé sur “OFF”, attendre
deux minutes, puis tourner la clé sur
“ON”.
3. Si le témoin d’alerte s’allume et ne
s’éteint pas, contrôler le niveau d’huile
moteur. (Voir page 6-13.) Si le témoin d’alerte reste allumé alors que le ni-
veau d’huile est correct, faire contrôler
le véhicule par un concessionnaire
Yamaha.
N.B. Ce témoin d’alerte ne s’allume pas
dans les cas suivants :
• le moteur tourne au ralenti
•lors de la conduite
• le moteur a calé et le contact n’a pas été coupé (“ON” à “OFF”) puis
rallumé à l’aide de la clé (“ON”).
Toutefois, si le témoin d’alerte est al-
lumé quand le moteur est mis en mar-
che, il restera allumé jusqu’à ce que la
clé soit tournée à la position “OFF”.
 Le circuit de détection du niveau
d’huile est surveillé par un dispositif
embarqué de diagnostic de pannes.
Si un problème est détecté dans le cir-
cuit de détection de niveau d’huile, le
témoin d’alerte du niveau d’huile cli-
gnote. Le cas échéant, faire contrôler
le véhicule par un concessionnaire
Yamaha.
1. Témoin de changement de vitesse
2. Témoin d’alerte du niveau de carburant “ ”
3. Témoin des clignotants droits “ ”
4. Témoin d’alerte de la température du liquide de refroidissement “ ”
5. Témoin du point mort “ ”
6. Témoin de feu de route “ ”
7. Témoin d’alerte de panne du moteur “ ”
8. Témoin des clignotants gauches “ ”
9. Témoin de l’immobilisateur antivol
10.Témoin du système antiblocage des freins (ABS) “ ”
11.Témoin d’alerte du niveau d’huile “ ”11
10 2
1
9
3
4
5
8
7
6
ABS
U2CEF1F0.book Page 4 Tuesday, November 10, 2015 1:31 PM

Commandes et instruments
3-5
3
FAU48702
Témoin d’alerte du niveau d e carburant
“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.9 L (1.03 US gal, 0.86 Imp.gal)
de carburant dans le réservoir. Quand ce
témoin s’allume, il convient de refaire le
plein dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, après
avoir refait le plein, il convient de faire
contrôler le véhicule par un concession-
naire Yamaha.N.B.Le circuit de détection du niveau de carbu-
rant est surveillé par un dispositif embarqué
de diagnostic de pannes. Si un problème
est détecté dans le circuit de détection du
niveau de carburant, le témoin d’alerte du
niveau de carburant, l’afficheur et l’indica-
teur d’alerte du niveau de carburant cli-
gnotent en continu. Le cas échéant, faire
contrôler le véhicule par un concession-
naire Yamaha.
FAU11447
Témoin d’alerte de la température d u li-
qui de de refroi dissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.N.B. Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonc-
tion de la température du liquide de
refroidissement dans le radiateur. 
En cas de surchauffe du moteur, sui-
vre les instructions à la page 6-45.
FAU46443
Témoin d’alerte d e panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, il con-
vient de faire vérifier le système embarqué
de diagnostic de pannes par un conces-
sionnaire Yamaha. (Les explications au su-
jet du système embarqué de diagnostic de
pannes se trouvent à la page 3-16.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B.Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”,
et lorsque le contacteur du démarreur est
actionné. Cela n’indique donc pas une
panne.
U2CEF1F0.book Page 5 Tuesday, November 10, 2015 1:31 PM

Commandes et instruments
3-6
3
FAU51662
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-20.)
AVERTISSEMENT
FWA16041
Si le témoin d ’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci-d essus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage d
’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.
N.B.Si le contacteur du démarreur est enfoncé
pendant que le moteur tourne, le témoin
d’alerte du système ABS s’allume mais il ne
s’agit pas d’un dysfonctionnement.
FAU48522
Témoin de changement d e vitesse
Ce témoin peut être réglé de sorte à s’allu-
mer et s’éteindre à des régimes moteur
spécifiés, ce qui permet donc au pilote de
se rendre compte qu’il est temps de passer
à la vitesse supérieure. (Pour la procédure
de réglage de ce témoin, voir la section
“Mode de Sélection” à la page 3-9.)
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
FAU38626
Témoin de l’immobilisateur antivol
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-16.)
ABS
U2CEF1F0.book Page 6 Tuesday, November 10, 2015 1:31 PM

Commandes et instruments
3-7
3
FAU46627
Bloc du compteur d e vitesse Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.N.B.Pour le R.-U.
Les valeurs du compteur de vitesse peu-
vent s’afficher en milles plutôt qu’en kilo-
mètres. Pour modifier l’unité de mesure au
compteur de vitesse, appuyer sur le bouton
de sélection “SELECT” pendant au moins
deux secondes.Les boutons “SELECT” et “RESET” sont si-
tués sur le pontet de guidon. Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.
ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
d
ans la zone rouge du compte-tours.
Zone rouge : 9500 tr/mn et au- delà
Témoin de changement d e vitesse
Le témoin de changement de vitesse est lié
au compte-tours, ce qui permet au pilote
d’être informé du régime moteur. Pour la
procédure de réglage de ce témoin, voir la
section “Mode de Sélection” à la page 3-9.
1. Compte-tours
2. Témoin de changement de vitesse
3. Zone rouge du compte-tours
4. Compteur de vitesse
1 2
4
3
1. Bouton “SELECT”
2. Bouton “RESET”
12
U2CEF1F0.book Page 7 Tuesday, November 10, 2015 1:31 PM

Commandes et instruments
3-8
3
FAU4658G
Écran multifonction
AVERTISSEMENT
FWA12313
Veiller à effectuer tout réglage d e l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pen dant la
con duite risque d e distraire et augmente
ainsi les risques d ’accidents.Les boutons “SELECT” et “RESET” sont si-
tués sur le pontet de guidon. Ces boutons
permettent d’effectuer les réglages de
l’écran multifonction. L’écran multifonction affiche le mode Nor-
mal lorsque la clé de contact est tournée à
la position “ON”.
Mo
de Normal
Les fonctions accessibles en mode Normal
sont les suivantes :
 compteur kilométrique
 montre
 deux totalisateurs journaliers
 totalisateur de la réserve
 afficheur du niveau de carburant
 indicateur du rapport engagé
 afficheur de la température du liquide
de refroidissement
 dispositif embarqué de diagnostic de
pannes Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule.
Les totalisateurs journaliers affichent la dis-
tance parcourue depuis leur dernière re-
mise à zéro.
Le totalisateur de la réserve affiche la dis-
tance parcourue sur la réserve.
La montre affiche l’heure sur 12 heures.1. Écran multifonction
1
1. Bouton “SELECT”
2. Bouton “RESET”
12
1. Compteur kilométrique
2. Montre
3. Totalisateur journalier/totalisateur de la
réserve
4. Indicateur d’alerte de température du liquide de refroidissement “ ”
5. Afficheur de la température du liquide de refroidissement
6. Indicateur du rapport engagé
7. Indicateur d’alerte du niveau de carburant “ ”
8. Jauge de carburant
123
865
7
4
U2CEF1F0.book Page 8 Tuesday, November 10, 2015 1:31 PM

Commandes et instruments
3-9
3
N.B. Le compteur kilométrique se bloque à
999999.
 Les compteurs journaliers se re-
mettent à zéro et continuent à comp-
ter après 9999.9.
 Pour le R.-U. : pour afficher la valeur
en miles plutôt qu’en kilomètres et in-
versement, appuyer sur le bouton
“SELECT” pendant deux secondes.Totalisateurs journaliersTourner la clé de contact sur “ON”. L’affi-
chage des totalisateurs journaliers
(“TRIP-1” et “TRIP-2”) se modifie comme
suit à la pression sur “SELECT” :
TRIP-1 → TRIP-2 → TRIP-1
Lorsqu’il reste environ 3.9 L (1.03 US gal,
0.86 Imp.gal) de carburant dans le réser-
voir, le témoin d’alerte du niveau de carbu-
rant s’allume, et le totalisateur journalier
passe automatiquement en mode d’affi-
chage de la réserve “TRIP-F” et affiche la
distance parcourue à partir de cet instant.
Dans ce cas, appuyer sur “SELECT” pour
modifier l’affichage dans l’ordre suivant :
TRIP-F → TRIP-1 → TRIP-2 → TRIP-F Lorsque le totalisateur de la réserve
“TRIP-F” s’affiche, l’afficheur du niveau de
carburant et l’indicateur d’alerte du niveau
de carburant “ ” se mettent à clignoter
pendant la conduite.
Pour remettre un totalisateur journalier à
zéro, le sélectionner en appuyant sur
“SELECT”, puis appuyer sur “RESET” pen-
dant une seconde.
Le totalisateur de la réserve peut être remis
à zéro manuellement ou, après avoir refait
le plein et parcouru 5 km (3 mi), il se remet
automatiquement à zéro et ne s’affiche
plus.
Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. L’affichage du ni-
veau de carburant affiché passe de “F”
(plein) à “E” (vide) au fur et à mesure que le
niveau de carburant diminue. Lorsqu’il
reste environ 3.9 L (1.03 US gal,
0.86 Imp.gal) de carburant, le témoin
d’alerte du niveau de carburant s’allume. Il
convient alors de refaire le plein dès que
possible.
Lorsque le totalisateur de la réserve
“TRIP-F” s’affiche, l’afficheur du niveau de
carburant et l’indicateur d’alerte du niveau
de carburant “ ” se mettent à clignoter
pendant la conduite.
Indicateur du rapport engagé
Cet indicateur affiche le rapport sélec-
tionné. Le point mort est signalé par “ ”
et par le témoin de point mort.
Afficheur de la température du liquide derefroidissementCet afficheur indique la température du li-
quide de refroidissement. La température
du liquide de refroidissement varie en fonc-
tion des températures atmosphériques et
de la charge du moteur. Si l’afficheur et l’in-
dicateur d’alerte de la température du li-
quide de refroidissement clignotent, arrêter
le véhicule et laisser refroidir le moteur.
(Voir page 6-45.)ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.Mo
de de Sélection
Tous les réglages de l’écran multifonction
s’effectuent en mode de Sélection.
U2CEF1F0.book Page 9 Tuesday, November 10, 2015 1:31 PM
