BateriaA bateria encontra-se por baixo da carena-
gem A. (Consulte a página 6-10.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queimad uras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quan do trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água d urante
15 minutos e procure imed iata-
mente cui dad os mé dicos. 
As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afastad a de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Remoção da bateria
1. Retire a carenagem A. (Consulte a pá- gina 6-10.)
2. Desligue o fio de bateria negativo pri- meiro e, seguidamente, o fio de bate-
ria positivo, retirando a respetiva
cavilha. PRECAUÇÃO: Para remo-
ver a bateria, deve verificar se a
chave está ro dad a para “OFF”, e,
em segui da, desligue o fio negativo
antes de desligar o fio positivo.
[PCA16303]
3. Retire as cavilhas da cobertura da ba-
teria, levante a cobertura (juntamente
com a ECU) e, depois, afaste a cober-
tura para o lado.1. Fio de bateria negativo (preto)
2. Fio de bateria positivo (vermelho)
1. Cavilha da cobertura da bateria
2. Cobertura da bateria2
1
1
2
U2CEP1P0.book Page 34 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-35
6

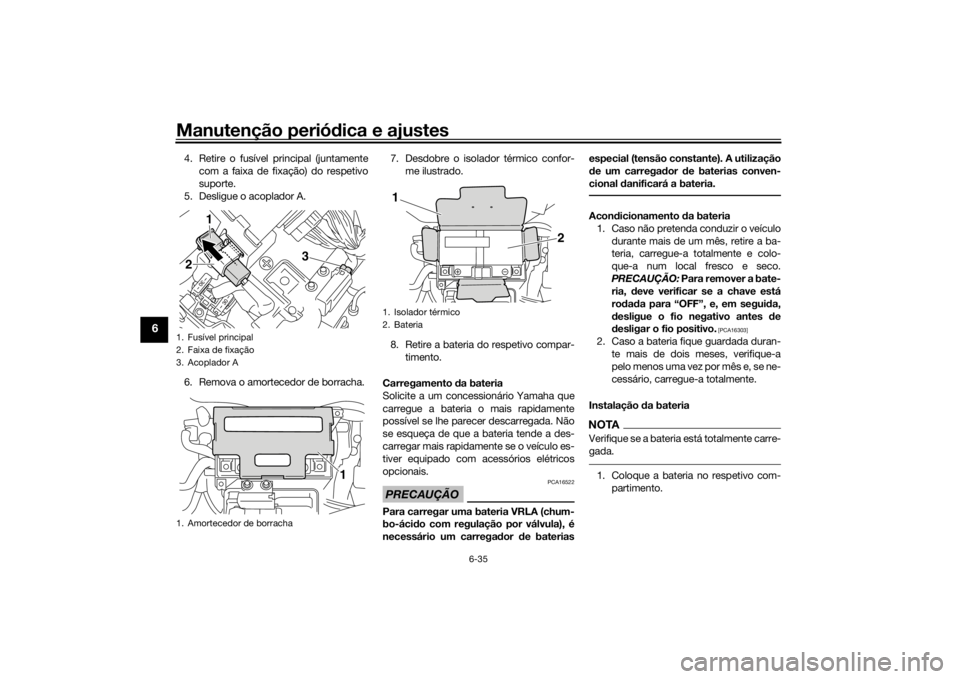

4. Retire o fusível principal (juntamente
com a faixa de fixação) do respetivo
suporte.
5. Desligue o acoplador A.
6. Remova o amortecedor de borracha. 7. Desdobre o isolador térmico confor-
me ilustrado.
8. Retire a bateria do respetivo compar- timento.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias especial (tensão constante). A utilização
d
e um carregad or de baterias conven-
cional danificará a bateria.
Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
ro dad a para “OFF”, e, em segui da,
d esligue o fio negativo antes de
d esligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
Instalação da bateriaNOTAVerifique se a bateria está totalmente carre-
gada.1. Coloque a bateria no respetivo com-
partimento.
1. Fusível principal
2. Faixa de fixação
3. Acoplador A
1. Amortecedor de borracha2
1
3
1
1. Isolador térmico
2. Bateria1
2
U2CEP1P0.book Page 35 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-36
6
2. Volte a dobrar o isolador térmico na
posição original. PRECAUÇÃO: O
isola dor térmico deve encontrar-se
na posição original e d evidamente
d obra do.
[PCA16551]
3. Instale o amortecedor de borracha.
4. Ligue o acoplador A.
5. Instale o fusível principal (juntamente
com a faixa de fixação) no respetivo
suporte.
6. Coloque a cobertura da bateria (junta- mente com a ECU) na posição original
e, depois, instale as cavilhas.
7. Ligue o fio de bateria positivo primeiro e, seguidamente, o fio de bateria ne-
gativo, instalando a respetiva cavilha.
PRECAUÇÃO: Para instalar a bate-
ria, deve verificar se a chave está ro
dad a para “OFF”, e, em segui da,
ligue o fio positivo antes de ligar o
fio negativo.
[PCA16841]
8. Monte a carenagem.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria d escarregada po-
d erá provocar danos permanentes na
mesma.
PAU46456
Substituição dos fusíveisO fusível principal e o fusível do motor ABS
encontram-se por trás da carenagem A.
(Consulte a página 6-10.)
A caixa de fusíveis 1 encontra-se por baixo
do assento do condutor. (Consulte a pági-
na 3-25.)
1. Isolador térmico1
1. Fusível principal
2. Fusível do motor do ABS
3. Fusível de substituição do motor do ABS
1
3
2
U2CEP1P0.book Page 36 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-37
6
Caixa de fusíveis 1
A caixa de fusíveis 2 encontra-se por trás
do painel B. (Consulte a página 6-10.) Caixa
de fusíveis 2
Se um fusível estiver queimado, substitua-
o do modo seguinte. 1. Rode a chave para “OFF” e desligue o circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à recomen
dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]
1. Fusível de solenóide ABS
2. Fusível do sistema de injeção
3. Fusível de substituição
123
1. Fusível da ignição
2. Fusível da unidade de controlo ABS
3. Fusível do farol dianteiro
4. Fusível de reserva (para o relógio e o
sistema imobilizador)
5. Fusível da válvula eletrónica do acelerador
6. Fusível do motor da ventoinha do radiador
7. Fusível de substituição
8. Fusível do sistema de sinalização
9. Fusível da luz de estacionamento
10.Fusível do motor da ventoinha do radiador auxiliar
123456
7
8
10
7
9
U2CEP1P0.book Page 37 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-38
6
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAU46463
Substituição da lâmpa da do farol
d ianteiroEste modelo está equipado com uma lâm-
pada do farol dianteiro de halogéneo. Se a
lâmpada do farol dianteiro se fundir, subs-
titua-a do modo que se segue.PRECAUÇÃO
PCA10651
Tenha cui dad o para não danificar as se-
guintes peças:  Lâmpa da do farol dianteiro
Não toque na parte em vi dro da
lâmpa da do farol d ianteiro para evi-
tar que se suje com óleo, caso con-
trário a transparência do vi dro, a
luminosi dad e da lâmpa da e o seu
tempo de duração serão ad versa-
mente afetad os. Limpe minuciosa-
mente quaisquer vestígios de
suji dad e e d e marcas d e ded os, uti-
lizan do um pano hume deci do com
álcool ou diluente.
 Lente do farol dianteiro
Não cole nenhum tipo de película
colori da nem autocolantes na lente
d o farol dianteiro.
Não utilize uma lâmpa da do farol
d ianteiro com um consumo em
w at

ts superior ao especifica do.
Fusíveis especifica dos:
Fusível principal:
50.0 A
Fusível da ignição: 20.0 A
Fusível da luz de estacionamento: 7.5 A
Fusível do sistema de sinalização:
7.5 A
Fusível do farol dianteiro: 15.0 A
Fusível do motor da ventoinha do
radiador: 20.0 A
Fusível do motor da ventoinha do
radiador auxiliar: 7.5 A
Fusível do sistema de injecção: 15.0 A
Fusível da unidade de controlo
ABS: 7.5 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS: 15.0 A
Fusível de reserva: 7.5 A
Fusível da válvula eléctrica do ace-
lerador: 7.5 A
U2CEP1P0.book Page 38 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-39
6
1. Retire a unidade do farol dianteiro, re-
tirando as respetivas cavilhas.
2. Desligue o acoplador do farol diantei- ro e retire a cobertura da lâmpada. 3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fun-
dida.
4. Coloque uma nova lâmpada do farol dianteiro e fixe-a com o respetivo su-
porte. 5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale a unidade do farol dianteiro, colocando as respetivas cavilhas.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.1. Não toque na parte em vidro da lâmpada.
1. Cavilha
1
1
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
1
2
1
U2CEP1P0.book Page 39 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-40
6
PAU46405
Substituição da lâmpa da dos mí-
nimosSe a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte:
1. Remova a unidade do farol dianteiro. (Consulte a página 6-38.)
2. Retire o recetáculo da lâmpada dos mínimos (em conjunto com a lâmpa-
da), rodando-o no sentido contrário
ao dos ponteiros do relógio.
3. Retire a lâmpada fundida, puxando-a para fora do recetáculo. 4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com
a lâmpada), rodando-o no sentido dos
ponteiros do relógio.
6. Instale a unidade do farol dianteiro.
PAU70540
Luz do travão/farolim traseiroEste modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
1. Recetáculo da lâmpada dos mínimos
1
1. Lâmpada dos mínimos
1
U2CEP1P0.book Page 40 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-41
6
PAU24205
Substituição de uma lâmpa da do
sinal de mu dança d e direção1. Retire a lente do sinal de mudança de
direção, removendo o respetivo para-
fuso.
2. Retire a lâmpada fundida, empurran- do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio. 3. Introduza uma lâmpada nova no rece-
táculo, empurre-a para dentro e rode-
a no sentido dos ponteiros do relógio
até que pare.
4. Instale a lente, colocando o respetivo parafuso. PRECAUÇÃO: Não aperte
d emasiad o o parafuso pois a lente
pod erá partir.
[PCA11192] PAU50453
Substituição
da lâmpa da da luz
d a chapa d e matrícula1. Retire a placa de fixação retirando as
cavilhas.
2. Retire as cavilhas da unidade da luz da chapa de matrícula.
1. Parafuso
2. Lente do sinal de mudança de direção
1
2
1. Lâmpada do sinal de mudança de direção
1
1. Placa de fixação
2. Cavilha
12
