2016 YAMAHA NMAX 150 Betriebsanleitungen (in German)

Funktionen der Instrumente un d Be dienun gselemente
3-2
3
Lenker entriegeln
Aus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAUN0353
S chlüsselloch-A bdeckung
Zum Öffnen der Schlüsselloch-Abdeckung
Den Schlüssel wie abgebildet in die Buchse
der Schlüsselloch-Abdeckung stecken und
den Schlüssel nach rechts drehen, um die
Abdeckung zu öffnen.
Schlüsselloch-Abdeckung schließen
Den Knopf “PUSH SHUT” drücken, um die
Schlüsselloch-Abdeckung zu schließen.
1. Drücken.
2. Abbiegen.
12
1. “PUSH SHUT”-Knopf
2. Schlüsselkappe
12
UBV3G0G0.book Page 2 Wednesday, October 12, 2016 4:37 PM

Funktionen der Instrumente un d Be dienung selemente
3-3
3
GAU4939C
Kontrollleuchten un d Warnleuch-
ten
GAU11032Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11081Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU67441Kühlflüssi gkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Einschalten des Zündschlos-
ses geprüft werden. Die Warnleuchte sollte
einige Sekunden lang aufleuchten und
dann erlöschen. Wenn beim Einschalten des Zündschlos-
ses die Warnleuchte nicht aufleuchtet oder
wenn die Warnleuchte nicht erlischt, muss
der Stromkreis von
einer Yamaha-Fach-
werkstatt kontrolliert werden.
ACHTUNG
GCA10022
Den Motor bei Ü berhitzun g nicht weiter
laufen lassen.
HINWEIS
Bei Überhitzung des Motors, siehe Seite
6-41 für weitere Anweisungen.
GAU73171Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Falls die Warnleuchte nach Drehen des
Schlüssels auf “ON” nicht aufleuchtet oder
falls sie nicht erlischt, das Fahrzeug von ei-
ner Yamaha-Fachwerkstatt kontrollieren
lassen.
GAUU1810AB S-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte: z nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
z während der Fahrt aufleuchtet oder
blinkt
1. Rechte Blinker-Kontrollleuchte “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. Kühlflüssigkeitstemperatur-
Warnleuchte “ ”
4. Antiblockiersystem (ABS)- Warnleuchte “ ”
5. Motorstörungs-Warnleuchte “ ”
6. Linke Blinker-Kontrollleuchte “ ”
6
5
4
1
2
3
ABS
ABS
UBV3G0G0.book Page 3 Wednesday, October 12, 2016 4:37 PM

Funktionen der Instrumente un d Be dienun gselemente
3-4
3
z nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-
werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-11.)
WARNUNG
GWA16041
Wenn die AB S-Warnleuchte nicht er-
lischt, so bal d eine Geschwin dig keit von
10 km/h (6 mi/h) o der mehr erreicht ist,
o der wenn die Warnleuchte während d er
Fahrt aufleuchtet o der blinkt, wechselt
d as Bremssystem auf den konventionel-
len Bremsvor gan g. In je dem dieser ge-
nannten Fälle, o der wenn die Warn-
leuchte ü berhaupt nicht aufleuchtet,
b remsen Sie mit b esonderer Vorsicht,
um ein mö gliches Blockieren d er Räder
währen d einer Not bremsun g zu vermei-
d en. Lassen S ie das das Bremssystem
un d d ie Stromkreise so bal d wie mö glich
von einer Yamaha-Fachwerkstatt ü ber-
prüfen.
HINWEIS
Es kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn das Fahrzeug auf
dem Hauptständer steht und der Motor
hochgedreht wird, damit wird jedoch keine
Störung angezeigt.
GAUN0983
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Einstellung en an der Multifunkti-
onsanzei ge verän dert wer den, ist d as
Fahrzeug anzuhalten. Das Än dern von
Einstellun gen währen d d er Fahrt kann
d en Fahrer a blenken un d d as Unfallrisi-
ko erhöhen.
Die Multifunktionsmesser-Einheit beinhal-
tet: z eine Geschwindigkeitsanzeige
z eine Uhr
z einen Kraftstoffmesser
z einen momentanen Kraftstoffver-
brauchsmesser
z eine Multifunktionsanzeige
HINWEIS
zVergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” verwenden.
z Für UK: Um den Geschwindigkeits-
messer zwischen km/h und MPH um-
zuschalten, den Wahlknopf “SELECT”
eine Sekunde lang drücken, wenn
1. Kraftstoffmesser
2. Uhr
3. Geschwindigkeitsmesser
4. Momentaner Krafts toffverbrauchsmesser
5. Rückstellknopf “RESET”
6. Multifunktionsanzeige
7. Wahlknopf “SELECT”
2314
675
UBV3G0G0.book Page 4 Wednesday, October 12, 2016 4:37 PM

Funktionen der Instrumente un d Be dienung selemente
3-5
3
sich der Multifunktionsmesser in der
Betriebsart Kilometerzähler, Tageski-
lometerzähler 1 od er Tageskilometer-
zähler 2 befindet.
Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Uhr
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat.
Uhr stellen
1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf “SELECT” und den Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
3. Sobald die Stundenanzeige blinkt, die Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken, woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” drü- cken, um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten. Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvor-
rat in Richtung “E” (leer) ab. Wenn das
letzte Segment und die Reserve-
Warnanzeige “ ” zu blinken beginnen, so
bald wie möglich tanken.
HINWEIS
Falls im Stromkreis ein Problem detektiert
wird, wird der folgende Vorgang so lange
wiederholt, bis die Fehlfunktion korrigiert
worden ist: Die Segmente der Kraftstoffan-
zeige und die Reserve-Warnanzeige “ ”
blinken acht Mal auf und erlöschen dann für
etwa 3 Sekunden. Den Stromkreis von ei-
ner Yamaha-Fachwerkstatt prüfen lassen.
Momentaner Kraftstoffver
brauchsmes-
ser
1. Uhr
11. Kraftstoffmesser
2. Reserve-Warnanzeige “ ”
1. Momentaner Kraftstoffverbrauchsmesser
12
1
UBV3G0G0.book Page 5 Wednesday, October 12, 2016 4:37 PM

Funktionen der Instrumente un d Be dienun gselemente
3-6
3
Dieser Messer zeigt den momentanen
Kraftstoffverbrauch an.
Je nach Anzeige-Einstellung, die für den
Modus für den momentanen Kraftstoffver-
brauch “F/ECO” gewählt ist, werden mehr
oder weniger Segmente angezeigt.
z km/L und MPG (für UK): Die Anzahl
der angezeigten Segmente nimmt zu
je effizienter das Fahrzeug betrieben
wird.
z L/100 km: Die Anzahl der angezeigten
Segmente nimmt ab je effizienter das
Fahrzeug betrieben wird.
Multifunktionsanzei ge
Die Multifunktionsanzeige beinhaltet: z einen Kilometerzähler
z zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
z einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das letzte Segment des Kraft-
stoffmessers zu blinken begonnen
hat)
z eine momentane Kraftstoffver-
brauchsanzeige
z eine durchschnittliche Kraftstoffver-
brauchsanzeige
z ein Ölwechsel-Kilometerzähler
z ein Keilriemenwechsel-Kilometerzäh-
ler
z eine Ölwechsel-Intervallanzeige
z Anzeige für den Keilriemenwechsel Außer für UK:
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen den Betriebsarten Kilo-
meterzähler “ODO”, Tageskilometerzähler
“TRIP 1” und “TRIP 2”, Ölwechsel-Kilome-
terzähler “OIL TRIP”, Keilriemenwechsel-
Kilometerzähler “V-BELT TRIP”, momenta-
ner Kraftstoffverbrauch “F/ECO” (km/L
oder L/100 km) und durchschnittlicher
Kraftstoffverbrauch “AVE F/ECO” (km/L
oder L/100 km) in der folgenden Reihenfol-
ge umzuschalten:
ODO
→ TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Für UK:
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen den Betriebsarten Kilo-
meterzähler “ODO”, Tageskilometerzähler
“TRIP 1” und “TRIP 2”, Ölwechsel-Kilome-
terzähler “OIL TRIP”, Keilriemenwechsel-
Kilometerzähler “V-BELT TRIP”, momenta-
ner Kraftstoffverbrauch “F/ECO” (MPG
oder L/100 km) und durchschnittlicher
Kraftstoffverbrauch “AVE F/ECO” (MPG
oder L/100 km) in der folgenden Reihenfol-
ge umzuschalten:
ODO → TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Wenn die Reserve-Warnanzeige “ ” und
das letzte Segment der Kraftstoffanzeige
blinken, schaltet die Anzeige automatisch
auf den Reservekilometerzähler “TRIP F”
um und beginnt mit der Messung der von
diesem Punkt aus zurückgelegten Strecke.
In diesem Fall kann die Anzeige mit dem
Wahlknopf “SELECT” in folgender Reihen-
folge zwischen den verschiedenen Tages-
kilometerzähler-, K ilometerzähler-, Öl-
wechsel-Kilometerzähler-,
Keilriemenwechsel-Kilometerzähler-Be-
1. Multifunktionsanzeige
1
UBV3G0G0.book Page 6 Wednesday, October 12, 2016 4:37 PM

Funktionen der Instrumente un d Be dienung selemente
3-7
3
triebsarten sowie dem Modus für den mo-
mentanen und durchschnittlichen Kraft-
stoffverbrauch umgeschaltet werden:
TRIP F → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO → TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten.
HINWEIS
z Falls der Reservekilometerzähler nicht
manuell zurückgestellt wird, geschieht
dies automatisch, und die Anzeige
kehrt zum vorherigen Modus zurück,
sobald nach dem Tanken weitere 5
km (3 mi) gefahren wurden.
z Wenn die Tageskilometerzähler 1 und
2 nicht zurückgestellt werden, werden
sie nach Erreichen von 9999.9 auf 0
zurückgestellt und zählen dann weiter.
z Der Kilometerzähler stoppt bei
999999 und kann nicht zurückgestellt
werden.
Mo dus für d en momentanen Kraftstoff-
ver brauch Die momentane Kraftstoffverbrauchsanzei-
ge kann entweder auf “km/L” oder “L/100
km” oder auf “MPG” oder “L/100 km” (für
UK) eingestellt werden.
z “km/L”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 L unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.
z “L/100 km”: Es wird die Kraftstoff-
menge angezeigt, die benötigt wird,
um unter den momentanen Fahrbe-
dingungen 100 km weit zu fahren.
z “MPG”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 lmp.gal unter den momenta-
nen Fahrbedingungen zurückgelegt
werden kann.
Zum Umschalten zwischen den Einstellun-
gen der Anzeige für den momentanen
Kraftstoffverbrauch den “SELECT”-Knopf
eine Sekunde lang drücken.
HINWEIS
z Bei einer Geschwindigkeit von weni-
ger als 10 km/h (6 mi/h) wird “_ _._”
angezeigt.
z Wenn MPG ausgewählt wird, wird kei-
ne Einheitenanzeige angezeigt.
Mo dus für den durchschnittlichen Kraft-
stoffverb rauch

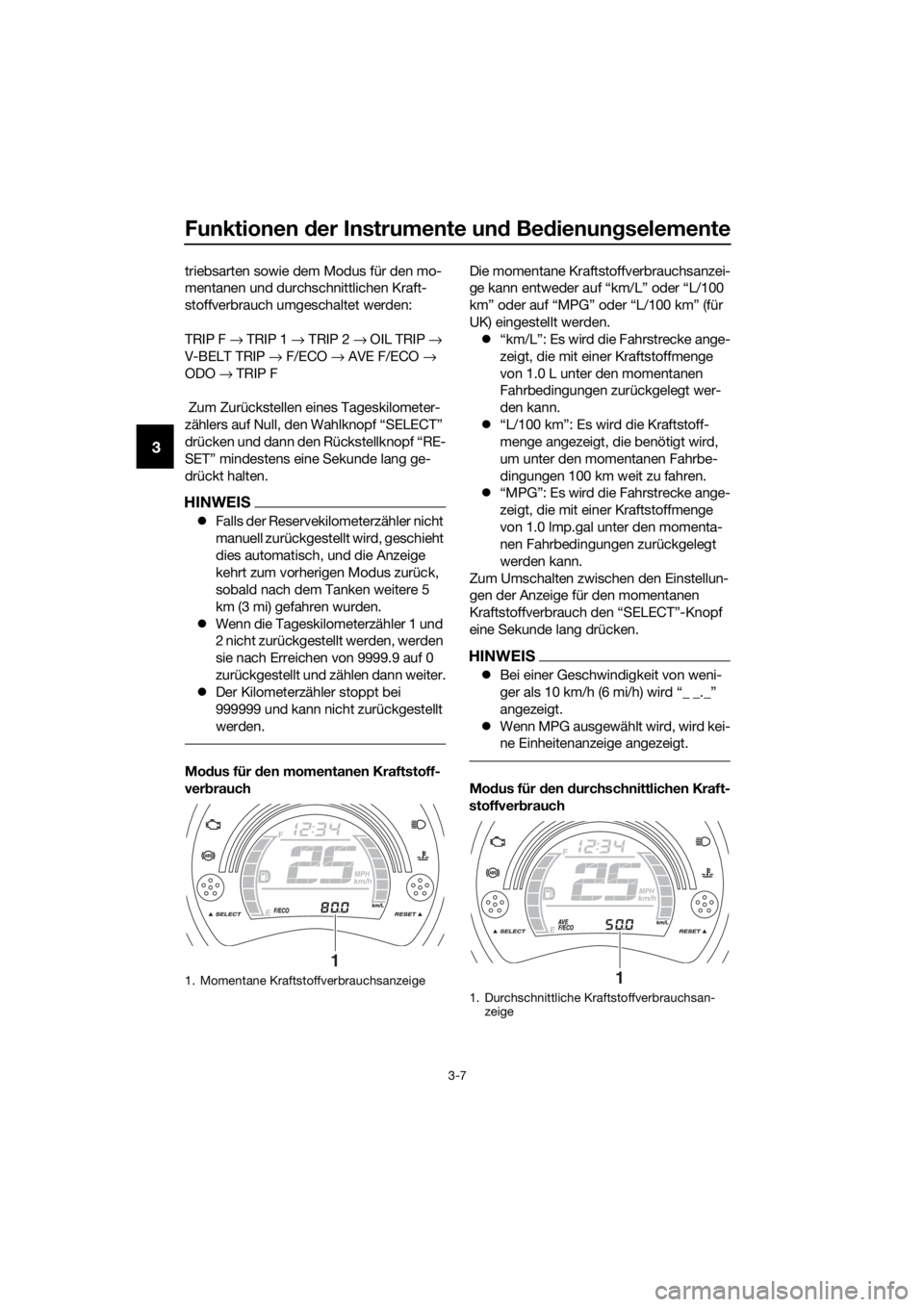

1. Momentane Kraftstoffverbrauchsanzeige
1
1. Durchschnittliche Kraftstoffverbrauchsan-
zeige
1
UBV3G0G0.book Page 7 Wednesday, October 12, 2016 4:37 PM

Funktionen der Instrumente un d Be dienun gselemente
3-8
3
Diese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Die durchschnittliche Kraftstoffverbrauchs-
anzeige kann entweder auf “km/L” oder
“L/100 km” oder auf “MPG” oder “L/100
km” (für UK) eingestellt werden.
z “km/L”: Es wird die durchschnittliche
Fahrstrecke angezeigt, die mit einer
Kraftstoffmenge von 1.0 L zurückge-
legt werden kann.
z “L/100 km”: Es wird die durchschnitt-
liche Kraftstoffmenge angezeigt, die
benötigt wird, um 100 km weit zu fah-
ren.
z “MPG”: Es wird die durchschnittliche
Fahrstrecke angezeigt, die mit einer
Kraftstoffmenge von 1.0 Imp.gal unter
den momentanen Fahrbedingungen
zurückgelegt werden kann.
Zum Umschalten zwischen den Einstellun-
gen der Anzeige für den durchschnittlichen
Kraftstoffverbrauch den “SELECT”-Knopf
eine Sekunde lang drücken.
Zum Zurückstellen des durchschnittlichen
Kraftstoffverbrauchs den “RESET”-Knopf
mindestens eine Sekunde lang drücken.
HINWEIS
z Nach dem Zurückstellen des durch-
schnittlichen Kraftstoffverbrauchs
wird für diese Anzeige so lange “_ _._”
angezeigt, bis das Fahrzeug 0.1 km
(0.06 mi) zurückgelegt hat.
z Wenn MPG ausgewählt wird, wird kei-
ne Einheitenanzeige angezeigt.
Ölwechsel-Kilometerzähler-Betrie bsart
Der Ölwechsel-Kilometerzähler zeigt die
seit dem letzten Reset zurückgelegte Stre-
cke (d.h. seit dem letzten Ölwechsel).
Wenn die Ölwechsel-Intervallanzeige “OIL”
blinkt, muss das Motoröl gewechselt wer-
den. Die Anzeige blinkt nach den ersten
1000 km (600 mi) und dann alle 6000 km
(3500 mi).
Nach dem Ölwechsel müssen der Ölwech-
sel-Kilometerzähler und die Ölwechsel-In-
tervallanzeige zurückgestellt werden. Um
beide zurückzustellen, den Ölwechsel-Kilo-
meterzähler wählen und dann den Rück-
stellknopf “RESET” ei ne Sekunde lang drü-
cken. Während “OIL” und der Ölwechsel-
Kilometerzähler blinken, den Rückstell-
knopf “RESET” mindestens drei Sekunden
lang gedrückt halten. Die Ölwechsel-Inter-
vallanzeige wird zurückgestellt.
Wird das Motoröl gewechselt, bevor die Öl-
wechsel-Intervallanzeige aufleuchtet (d. h.
vor Ablauf des entsprechenden Intervalls),
muss die Ölwechsel-Kilometeranzeige
nach dem Ölwechsel zurückgestellt wer-
den, damit sie korrekt die Fälligkeit des
nächsten Ölwechsels signalisiert.

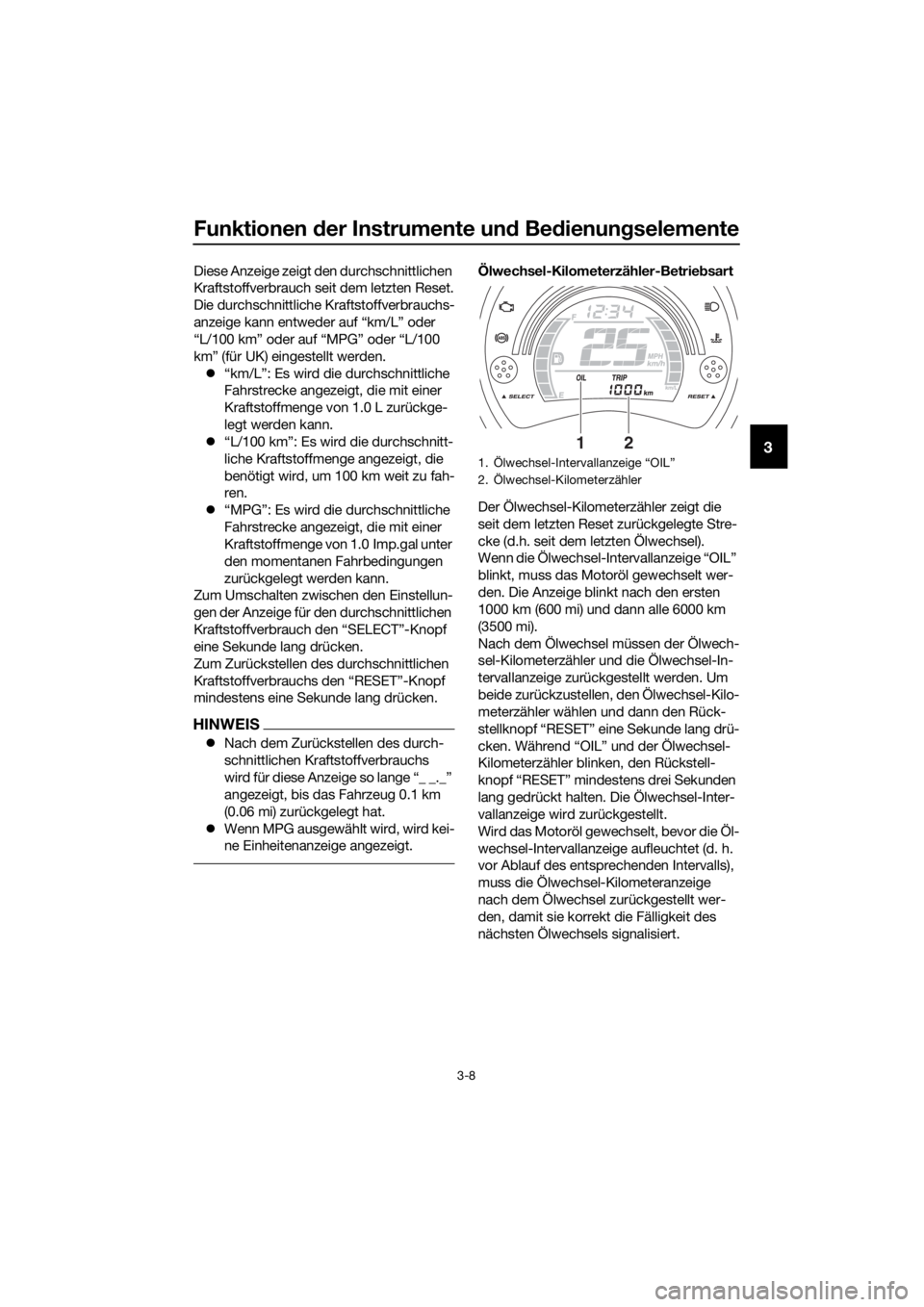

1. Ölwechsel-Intervallanzeige “OIL”
2. Ölwechsel-Kilometerzähler
21
UBV3G0G0.book Page 8 Wednesday, October 12, 2016 4:37 PM

Funktionen der Instrumente un d Be dienung selemente
3-9
3
Keilriemenwechsel-Kilometerzähler-Be-
triebsart
Der Keilriemenwechsel-Kilometerzähler
zeigt die seit dem letzten Reset zurückge-
legte Strecke (d.h. seit dem letzten Keilrie-
menwechsel).
Die Keilriemenwechsel-Anzeige “V-BELT”
blinkt, wenn der Ke ilriemen gewechselt
werden muss. Diese Anzeige blinkt alle
18000 km (10500 mi).
Nach dem Keilriemenwechsel den Keilrie-
menwechsel-Kilometerzähler und die Keil-
riemenwechsel-Anzeige zurückstellen. Um
beide zurückzustellen, den Keilriemen-
wechsel-Kilometerzähler wählen und dann
den Rückstellknopf “RESET” eine Sekunde
lang drücken. Während “V-BELT” und der
Keilriemenwechsel-Kilometerzähler blin-
ken, den Rückstellknopf “RESET” mindes-
tens drei Sekunden lang gedrückt halten.
Die Keilriemenwechsel-Anzeige wird zu-
rückgestellt.
Wird der Keilriemen gewechselt, bevor die
Anzeige für den Keilriemenwechsel auf-
leuchtet (d. h. vor Ablauf des Keilriemen-
wechsel-Intervalls), muss der Keilriemen-
wechsel-Kilometerz ähler nach dem
Keilriemenwechsel zurückgestellt werden,
damit er korrekt die Fälligkeit des nächsten
Keilriemenwechsels signalisiert.GAU1234M
Lenkerarmaturen
Links
Rechts
GAU12401A bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.

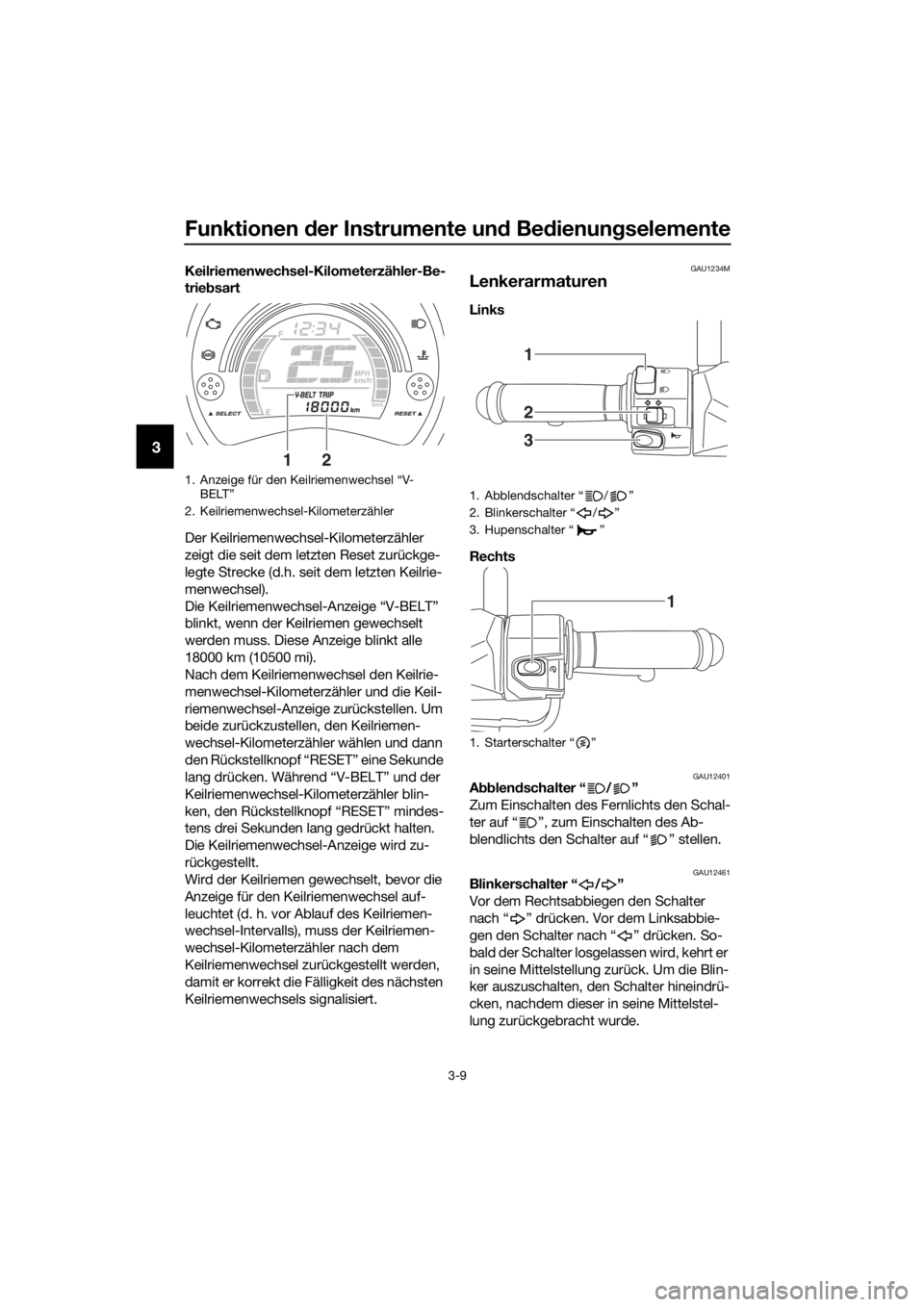

1. Anzeige für den Keilriemenwechsel “V- BELT”
2. Keilriemenwechsel-Kilometerzähler
21
1. Abblendschalter “ / ”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1. Starterschalter “ ”
1
2
3
1
UBV3G0G0.book Page 9 Wednesday, October 12, 2016 4:37 PM
