2016 YAMAHA NMAX 150 Betriebsanleitungen (in German)

Technische Daten
8-2
8
Lenkkopfwinkel:26.0 Grad
Nachlauf: 92 mm (3.6 in)
Vor derreifen:
Ausführung:
Schlauchlos-Reifen
Dimension: 110/70-13M/C 48P
Hersteller/Typ:
DUNLOP/SCOOTSMART
Hinterreifen:
Ausführung:Schlauchlos-Reifen
Dimension: 130/70-13M/C 57P
Hersteller/Typ:
DUNLOP/SCOOTSMART
Zula dun g:
Max. Gesamtzuladung:
168 kg (370 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluft druck ( bei kaltem Reifen):
1 Person:
Vorn: 150 kPa (1.50 kgf/cm², 22 psi)
Hinten:
2 Personen: Vorn: 150 kPa (1.50 kgf/cm², 22 psi)
Hinten:
Vor derra d:
Rad-Bauart:
Gussrad
Felgengröße:
13M/C x MT3.00
Hinterra d:
Rad-Bauart:
Gussrad
Felgengröße:
13M/C x MT3.50
Vor derra dbremse:
Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4
Hinterra dbremse:
Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4
Vor derra d-Fe derun g:
Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg: 100 mm (3.9 in)
Hinterra d-Fe derun g:
Bauart:
selbsttragende Schwinge
Feder: Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg:
90 mm (3.5 in)
Elektrische Anla ge:
Bordnetzspannung:
12 V
Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
Permanentmagnet
Batterie:
Typ:YTZ7V
Spannung, Kapazität:
12 V, 6.0 Ah (10 HR)
Lampenleistun g:
Scheinwerfer:
LED
Bremslicht/Rücklicht:
LED/10.0 W
Blinklicht vorn: 10.0 W
Blinklicht hinten: 10.0 W
Standlicht vorn:
5.0 W
Instrumentenbeleuchtung: LED
UBV3G0G0.book Page 2 Wednesday, October 12, 2016 4:37 PM
250 kPa (2.50 kgf/cm², 36 psi)
250 kPa (2.50 kgf/cm², 36 psi)

Technische Daten
8-3
8
Fernlicht-Kontrollleuchte:LED
Blinker-Kontrollleuchte: LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte: LED
Sicherun g:
Hauptsicherung:
15.0 A
Hauptsicherung 2: 7.5 A
Rücklichtsicherung: 7.5 A
Signalanlagensicherung:
7.5 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung:
15.0 A
UBV3G0G0.book Page 3 Wednesday, October 12, 2016 4:37 PM

Kundeninformation
9-1
9
GAU53562

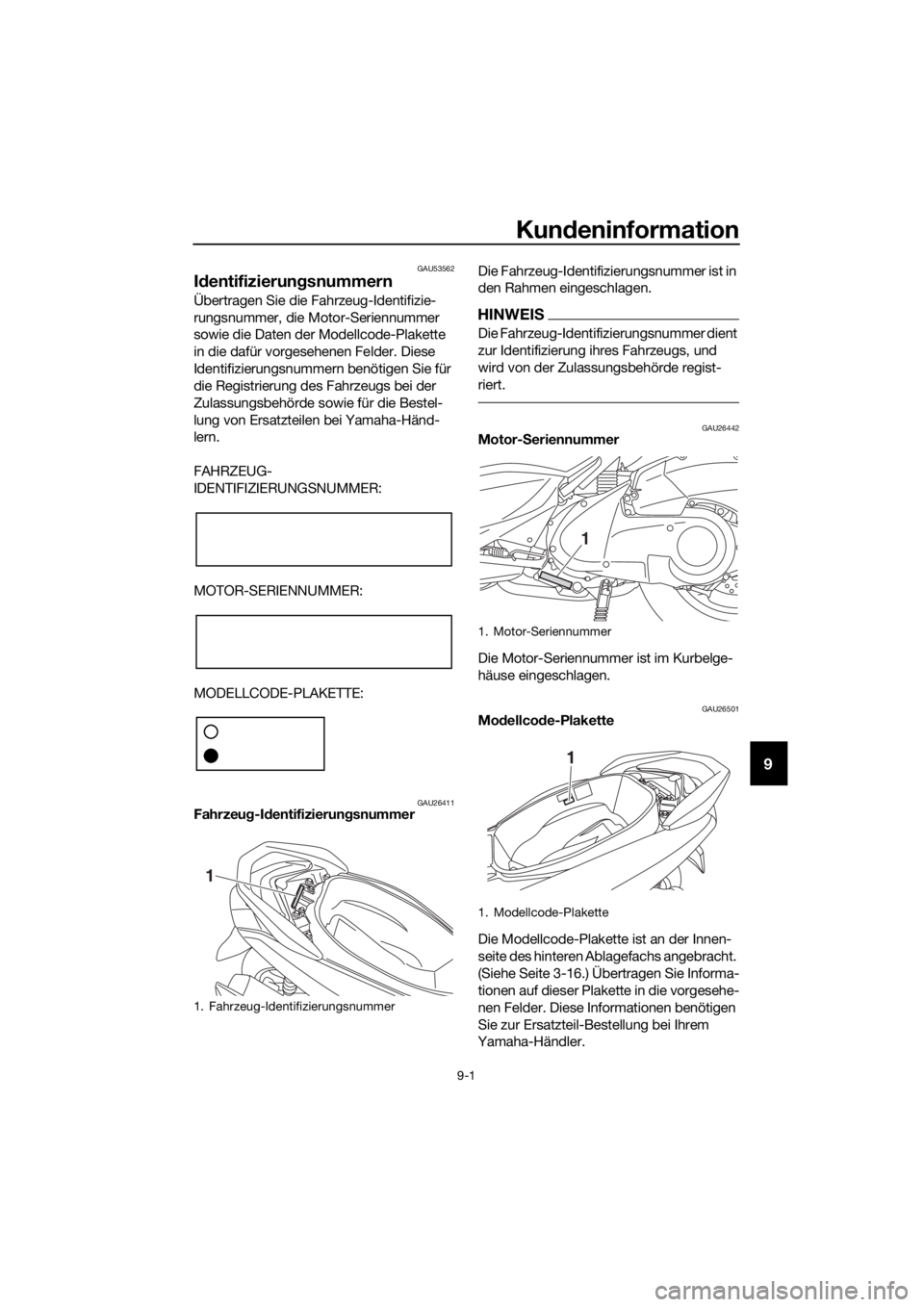

Id entifizierun gsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26411Fahrzeug -Identifizierun gsnummer Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442Motor-
Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26501Mo dellco de-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-16.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UBV3G0G0.book Page 1 Wednesday, October 12, 2016 4:37 PM

Kundeninformation
9-2
9
GAU69910

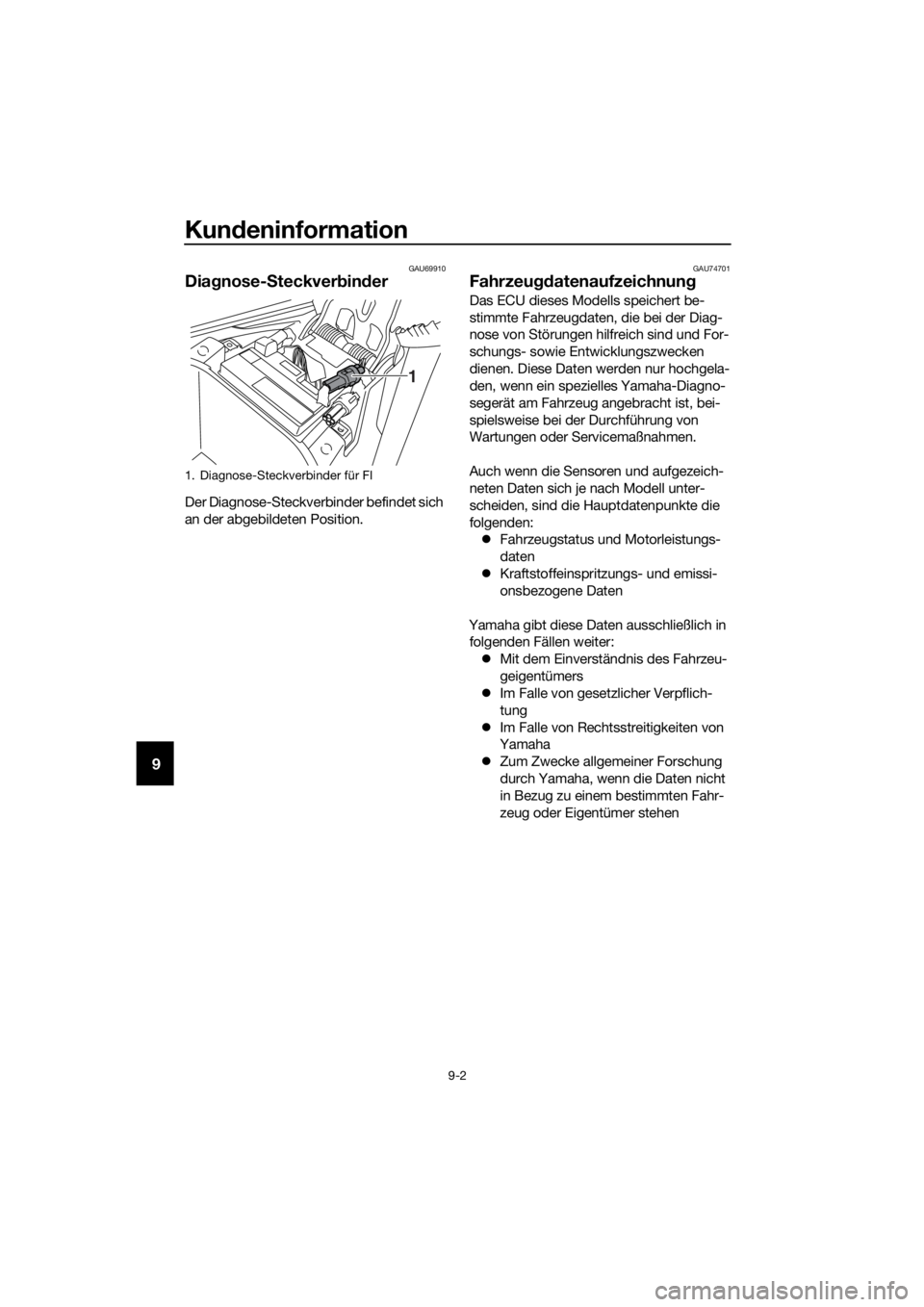

Dia gnose- Steckver bin der
Der Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU74701
Fahrzeu gdatenaufzeichnun g
Das ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs- sowie Entwicklungszwecken
dienen. Diese Daten werden nur hochgela-
den, wenn ein spezielles Yamaha-Diagno-
segerät am Fahrzeug angebracht ist, bei-
spielsweise bei der Durchführung von
Wartungen oder Servicemaßnahmen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
z Fahrzeugstatus und Motorleistungs-
daten
z Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Yamaha gibt diese Daten ausschließlich in folgenden Fällen weiter:
z Mit dem Einverständnis des Fahrzeu-
geigentümers
z Im Falle von gesetzlicher Verpflich-
tung
z Im Falle von Rechtsstreitigkeiten von
Yamaha
z Zum Zwecke allgemeiner Forschung
durch Yamaha, wenn die Daten nicht
in Bezug zu einem bestimmten Fahr-
zeug oder Eigentümer stehen
1. Diagnose-Steckverbinder für FI
1
UBV3G0G0.book Page 2 Wednesday, October 12, 2016 4:37 PM

10-1
10
Index
A
Abblendschalter ..................................... 3-9
Abdeckungen, abnehmen und
montieren ............................................. 6-7
Ablagefächer ........................................ 3-16
ABS ...................................................... 3-11
Abstellen................................................. 7-4
ABS-Warnleuchte................................... 3-3
Achsgetriebeöl ..................................... 6-12
Anfahren ................................................. 5-2
B
Batterie ................................................. 6-30
Beschleunigen und Verlangsamen ......... 5-3
Blinker-Kontrollleuchten ......................... 3-3
Blinkerlampe (hinten), wechseln........... 6-37
Blinkerlampe vorn, auswechseln.......... 6-37
Blinkerschalter........................................ 3-9
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-26
Bremsen ................................................. 5-3
Bremsflüssigkeitsstand, prüfen ............ 6-24
Bremsflüssigkeit, wechseln .................. 6-25
Bremshebel, schmieren ....................... 6-27
Bremslicht ............................................ 6-34
D
Datenaufzeichnung, Fahrzeug ............... 9-2
Diagnose-Steckverbinder....................... 9-2
E
Einfahrvorschriften ................................. 5-4
F
Fahrzeug-Identifizierungsnummer ......... 9-1
Fehlersuchdiagramme.......................... 6-40
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ........................ 3-3
Filtereinsätze von Luftfilter und Riementriebgehäuse-Luftfilter............ 6-17
G
Gasdrehgriff und Gaszug, kontrollieren und schmieren .............. 6-27
H
Handbremshebel, Hinterradbremse ..... 3-11
Handbremshebel, Vorderradbremse .... 3-10
Haupt- und Seitenständer, prüfen und schmieren ................................... 6-28
Hupenschalter ...................................... 3-10
I
Identifizierungsnummern ........................ 9-1
K
Katalysator ........................................... 3-15
Keilriemen, kontrollieren ....................... 6-26 Kontrollleuchten und Warnleuchten ....... 3-3
Kraftstoff ............................................... 3-13
Kraftstofftank-Überlaufschlauch ........... 3-15
Kraftstoff, Tipps zum Sparen .................. 5-4
Kühlflüssigkeit....................................... 6-13
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-3
L
Lage der Teile ......................................... 2-1
Lenkerarmaturen..................................... 3-9
Lenkung, prüfen .................................... 6-29
M
Modellcode-Plakette............................... 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölsieb ............................... 6-10
Motor-Seriennummer ............................. 9-1
Motorstörungs-Warnleuchte................... 3-3
Multifunktionsmesser-Einheit ................. 3-4
P
Parken..................................................... 5-5
Pflege ...................................................... 7-1
R
Räder .................................................... 6-22
Radlager, prüfen ................................... 6-29
Reifen .................................................... 6-20
Rücklichtlampe, auswechseln .............. 6-35
S
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ....................... 6-23
Scheinwerfer ......................................... 6-33
Schlüsselloch-Abdeckung ...................... 3-2
Seitenständer ........................................ 3-17
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ......................... 6-31
Sitzbank ................................................ 3-16
Spiel des Gasdrehgriffs, prüfen ............ 6-19
Spiel des Vorder- und Hinterradbremshebels, überprüfen .... 6-23
Standlichtlampe, auswechseln ............. 6-33
Starterschalter ...................................... 3-10
T
Tankverschluss ..................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-28
Tipps zur Fahrsicherheit ......................... 1-6
V
Ventilspiel.............................................. 6-20
Vorsicht bei Mattfarben .......................... 7-1
W
Wartung, Abgas-Kontrollsystem............. 6-3
UBV3G0G0.book Page 1 Wednesday, October 12, 2016 4:37 PM

Index
10-2
10
Wartung und Schmierung,
regelmäßig ............................................ 6-4
Z
Zündkerze, prüfen................................... 6-9
Zünd-/Lenkschloss ................................. 3-1
Zündunterbrechungs- u. Anlasssperrschalter-System............... 3-18
UBV3G0G0.book Page 2 Wednesday, October 12, 2016 4:37 PM

UBV3G0G0.book Page 3 Wednesday, October 12, 2016 4:37 PM

DIC183
Originalbetriebsanleitung
PRINTED IN INDONESIA2016.12(G)
