Page 105 of 112
Specificaties
8-3
1
2
3
4
5
6
789
10
11
12
Wattage gloeilamp aantal:Koplamp:
H4, 60.0 W/55.0 W x 1
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer: 10.0 W 2
Achterste richtingaanwijzer:
10.0 W 2
Parkeerlicht: 5.0 W 2
Kentekenverlichting: 5.0 W 1
Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht: LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje koelvloeistoftempera-
tuur: LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje:
LED (MT09A)
Controlelampje startblokkering: LED
Controlelampje tractieregeling: LED (MT09A)
Zekering:Hoofdzekering:50.0 A
Hulpzekering: 2.0 A
Koplampzekering: 15.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 15.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering radiatorkoelvin:
15.0 A
Zekering brandstofinjectiesysteem: 10.0 A
Zekering ABS-regeleenheid: 7.5 A (MT09A)
Zekering ABS-motor:
30.0 A (MT09A)
Zekering van de ABS-solenoïdeklep: 15.0 A (MT09A)
Backup-zekering: 7.5 A
Zekering elektronische smoorklep:
7.5 A
B87-F8199-D0_1.book 3 ページ ２０１５年１２月１６日 水曜日 午後５時９分
Page 106 of 112
9-1
1
2
3
4
5
6
7
89
10
11
12
Gebruikersinformatie
DAU53562

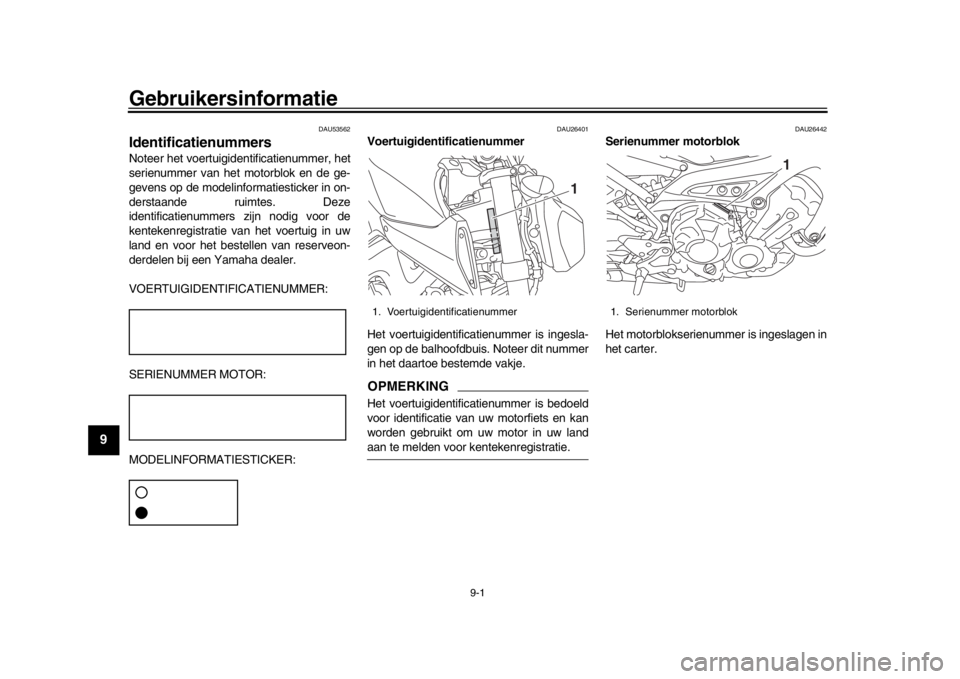

IdentificatienummersNoteer het voertuigidentificatienummer, het
serienummer van het motorblok en de ge-
gevens op de modelinformatiesticker in on-
derstaande ruimtes. Deze
identificatienummers zijn nodig voor de
kentekenregistratie van het voertuig in uw
land en voor het bestellen van reserveon-
derdelen bij een Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401
Voertuigidentificatienummer
Het voertuigidentifica tienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
DAU26442
Serienummer motorblok
Het motorblokserienummer is ingeslagen in
het carter.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1
B87-F8199-D0_1.book 1 ページ ２０１５年１２月１６日 水曜日 午後５時９分
Page 107 of 112
Gebruikersinformatie
9-2
1
2
3
4
5
6
7
8910
11
12
DAU26481

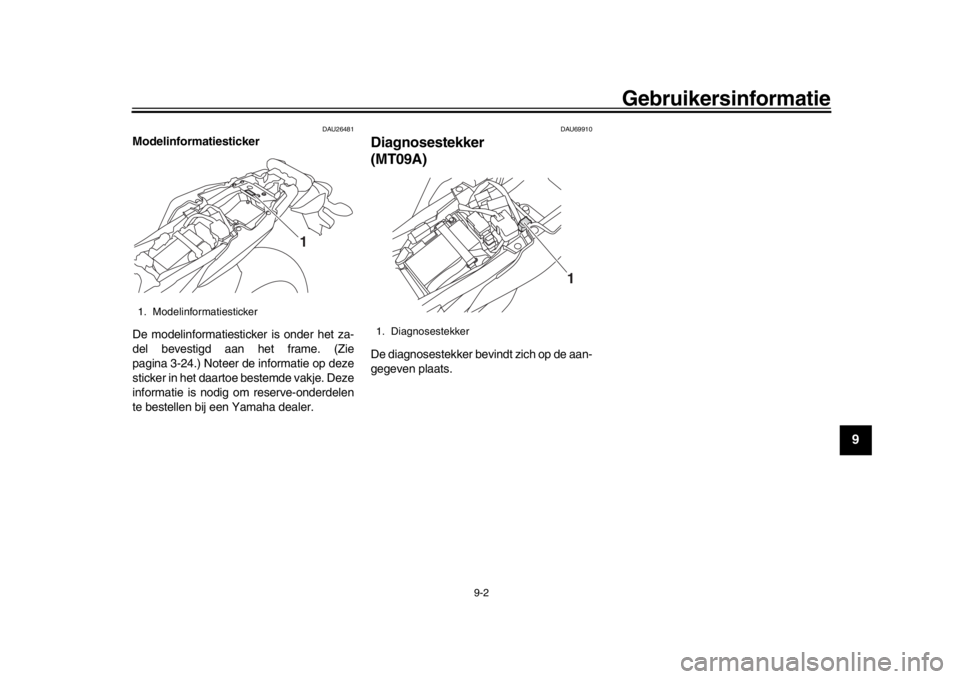

Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie
pagina 3-24.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje. Deze
informatie is nodig om reserve-onderdelen
te bestellen bij een Yamaha dealer.
DAU69910
Diagnosestekker
(MT09A)De diagnosestekker bevindt zich op de aan-
gegeven plaats.
1. Modelinformatiesticker
1
1. Diagnosestekker
1
B87-F8199-D0_1.book 2 ページ ２０１５年１２月１６日 水曜日 午後５時９分
Page 108 of 112
10-1
1
2
3
4
5
6
7
8
910
11
12
IndexAAandrijfketting, reinigen en smeren .........6-24
ABS (voor modellen met ABS).................3-18
ABS-waarschuwingslampje (voor modellen met ABS)..................................3-4
Accu .........................................................6-29
Achterbrugscharnierpunten, smeren........6-27BBagageriembevestiging ...........................3-28
Banden.....................................................6-16
Bougies, controleren ..................................6-8
Brandstof..................................................3-21
Brandstofverbruik, tips voor een zuinig ......5-4CClaxonschakelaar ....................................3-16
Contactslot/stuurslot ..................................3-2
Controlelampje grootlicht ...........................3-3
Controlelampje richtingaanwijzers .............3-3
Controlelampjes en waarschuwingslampjes............................3-3
Controlelampje startblokkering ..................3-5
Controlelampje tractieregeling ...................3-5DDe motor starten ........................................5-1
Diagnosestekker ........................................9-2
Dimlichtschakelaar ...................................3-15
D-mode (rijmodus ) ...................................3-14GGasgreep en gaskabel, controleren en
smeren...................................................6-25
Gelijkstroom kabelstekker voor
accessoires............................................3-31
Gereedschapsset .......................................6-2 Gloeilamp kentek
enverlichting,
vervangen ............................................. 6-38
Gloeilamp richtingaanwijzer,
vervangen ............................................. 6-37
IIdentificatienummers ................................. 9-1
Inrijperiode ................................................. 5-4KKabels, controleren en smeren................ 6-25
Klepspeling .............................................. 6-15
Koelvloeistof ............................................ 6-11
Koplampgloeilamp, vervangen ................ 6-33
Koppelingshendel .................................... 3-17LLichtsignaalschakelaar ............................ 3-15
Luchtfilterelement .................................... 6-14MMatkleur, let op .......................................... 7-1
Modelinformatiesticker............................... 9-2
Motorolie en oliefilterpatroon ..................... 6-9
Multifunctionele meter ............................... 3-6OOnderhoud, uitstootcontrolesysteem ......... 6-3
Ondersteunen van de motorfiets ............. 6-38
Opbergcompartiment ............................... 3-24PParkeerlichtgloeilamp, vervangen ........... 6-36
Parkeren .................................................... 5-5
Plaats van de onderdelen .......................... 2-1
Problemen oplossen ................................ 6-42RRem- en koppelingshendels, controleren en smeren .......................... 6-26 Rem- en schakelpedalen, controleren
en smeren ............................................. 6-25
Remhendel .............................................. 3-18
Remlicht/achterlicht ................................. 6-37
Remlichtschakelaars ............................... 6-20
Rempedaal .............................................. 3-18
Remvloeistofniveau, controleren ............. 6-21
Remvloeistof, verversen.......................... 6-22
Richtingaanwijzerschakelaar................... 3-16
SSchakelaar alarmverlichting .................... 3-16
Schakelaar tracti eregeling....................... 3-16
Schakelen ................................................. 5-2
Schakelpedaal......................................... 3-17
Schokdemperunit, afstellen ..................... 3-26
Serienummer motorblok ............................ 9-1
Smering en onderhoud, periodiek ............. 6-4
Spanning aandrijfketting.......................... 6-23
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Startblokkeersysteem................................ 3-1
Startspersysteem .................................... 3-29
Stationair toerental, controleren .............. 6-15
Stop/Run/Start-schakelaar ...................... 3-16
Storingzoekschema’s .............................. 6-43
Stuurschakelaars .................................... 3-15
Stuursysteem, controleren ...................... 6-28TTankbeluchtingsslang en overloopslang ....................................... 3-23
Tankdop .................................................. 3-21
Tractieregeling ........................................ 3-19UUitlaatkatalysator..................................... 3-23
B87-F8199-D0_1.book 1 ページ ２０１５年１２月１６日 水曜日 午後５時９分
Page 109 of 112
Index
10-2
1
2
3
4
5
6
7
8
91011
12
VVeiligheidsinformatie ................................. 1-1
Verzorging ................................................. 7-1
Voertuigidentificatienummer ...................... 9-1
Voor- en achterremblokken controleren ............................................ 6-20
Voorvork, afstellen ................................... 3-25
Voorvork, controleren .............................. 6-27
Vrije slag koppelingshendel, afstellen ..... 6-18
Vrije slag van gasgreep, controleren ....... 6-15
Vrije slag van remhendel, controleren ..... 6-19
Vrijstandcontrolelampje ............................. 3-3WWaarschuwingslampje koelvloeistoftemperatuur ......................... 3-4
Waarschuwingslampje motorstoring.......... 3-4
Waarschuwingslampje olieniveau ............. 3-3
Wiel, achter (voor modellen zonder ABS) ...................................................... 6-40
Wielen...................................................... 6-18
Wiellagers controleren ............................. 6-28
Wiel, voor (voor modellen zonder
ABS) ...................................................... 6-39ZZadel........................................................ 3-24
Zekeringen, vervangen ............................ 6-30
Zijstandaard ............................................. 3-28
Zijstandaard, controleren en smeren ....... 6-27
B87-F8199-D0_1.book 2 ページ ２０１５年１２月１６日 水曜日 午後５時９分
Page 110 of 112
B87-F8199-D0_1.book 3 ページ ２０１５年１２月１６日 水曜日 午後５時９分
Page 111 of 112
B87-F8199-D0_1_Euro-immobi_D_Hyoshi.indd 32015/12/18 17:40:06
Page 112 of 112
Oorspronkelijke gebruiksaanwijzing
PRINTED IN THE NETHERLANDS2015.11
