2016 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

4-15
4
SBU18324Limitador de velocidadEl ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponi- ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(a). Para reducir la potencia máxima disponi-
ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(b). No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 3.0–5.0 mm (0.12–0.20 in). (Véase la pá-
gina 8-44). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00242]
3. Apriete la contratuerca.SBU18392Maneta del freno delanteroLa maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire

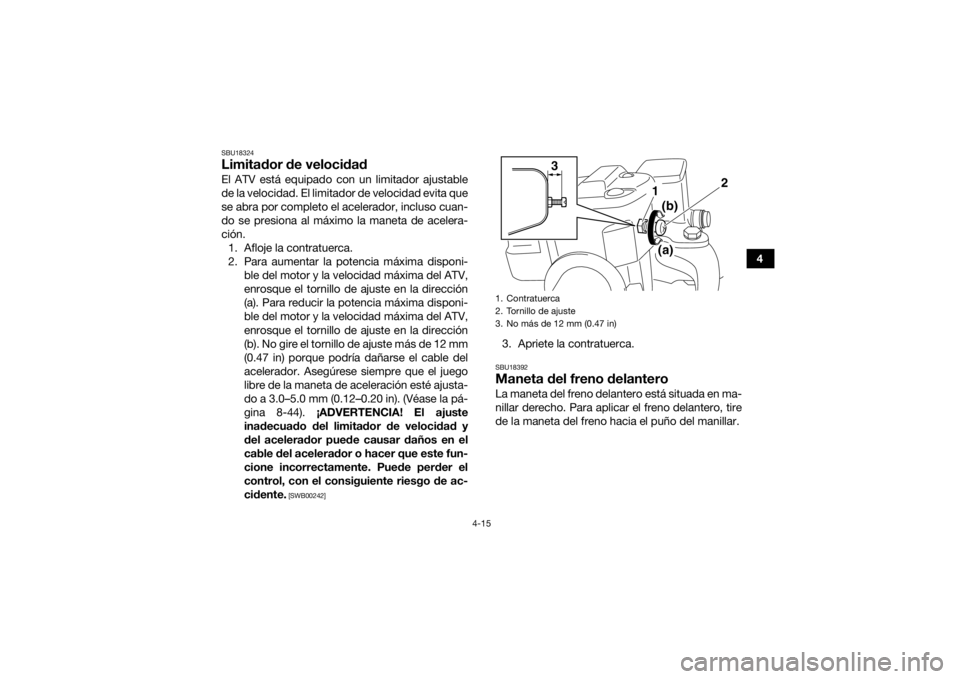

de la maneta del freno hacia el puño del manillar.1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
2
1
3
(b)
(a)
U2UD60S0.book Page 15 Tuesday, April 28, 2015 9:08 AM

4-16
4
SBU18443Pedal del freno y maneta del freno tra-
seroEl pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o
tire de la maneta del freno hacia el puño del mani-

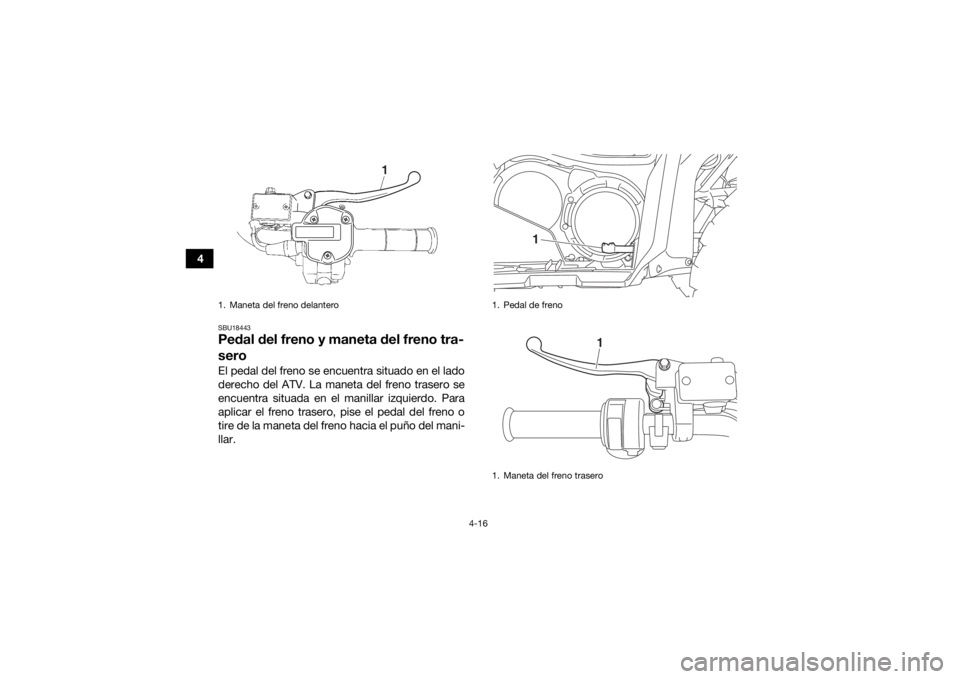

llar.1. Maneta del freno delantero
1. Pedal de freno
1. Maneta del freno trasero
1
1
U2UD60S0.book Page 16 Tuesday, April 28, 2015 9:08 AM

4-17
4
SBU18612Palanca de selección de marchaLa palanca de selección de marcha se emplea
para poner el ATV en punto muerto o estaciona-
miento, o hacer que circule en marchas largas,
cortas o marcha atrás. Consulte la sección “Fun-
cionamiento de la palanca de selección de mar-
cha y conducción hacia atrás” en la página 6-2
para obtener más información sobre el funciona-
miento de la palanca de selección de marcha.SBU18721Tapón del depósito de gasolinaQuite el tapón del depósito de gasolina haciéndo-
lo girar hacia la izquierda.
SBU18757GasolinaCompruebe que haya suficiente gasolina en el de-
pósito.
ADVERTENCIA
SWB02522La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones. 1. Antes de repostar, pare el motor; no debequedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras

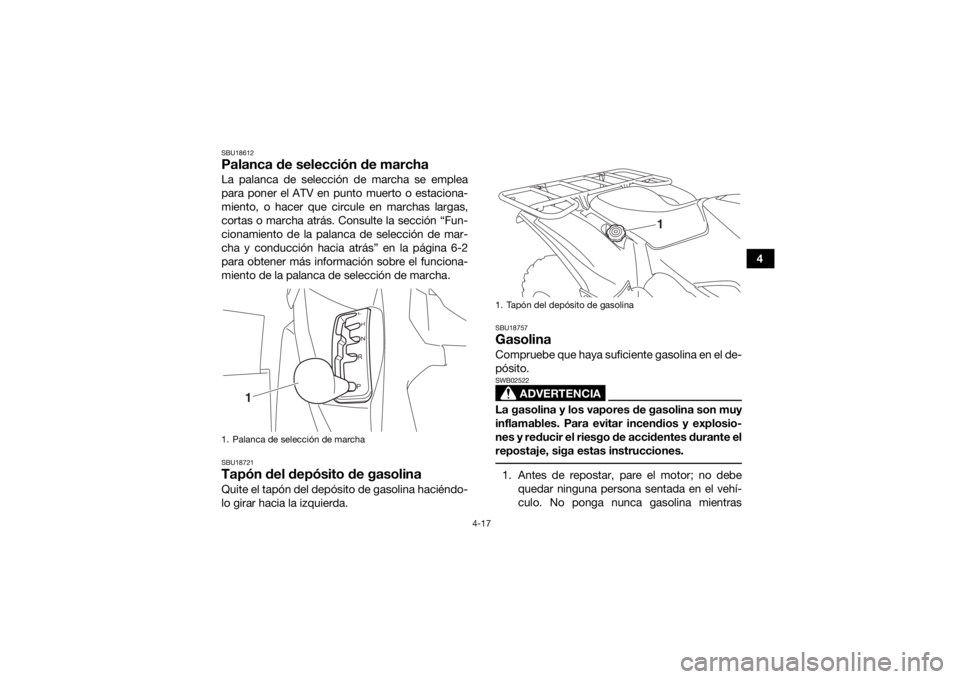

1. Palanca de selección de marcha
1
1. Tapón del depósito de gasolina
1
U2UD60S0.book Page 17 Tuesday, April 28, 2015 9:08 AM

4-18
4fuma o en proximidad de chispas, llamas vi-
vas u otras fuentes de ignición como los tes-
tigos luminosos de calentadores de agua y
secadores de ropa.
2. No llene el depósito de gasolina en exceso. Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósi-
to. Interrumpa el suministro cuando la gasoli-
na llegue a la parte inferior del tubo de
llenado. Dado que la gasolina se expande
cuando se calienta, el calor procedente del
motor o del sol puede hacer que el depósito
se desborde. 3. Absorba inmediatamente con un trapo la ga-
solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00982]
4. Gire el tapón del depósito al máximo en el sentido de las agujas del reloj para asegurar-
se de que quede bien cerrado.
ADVERTENCIA
SWB02532La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-

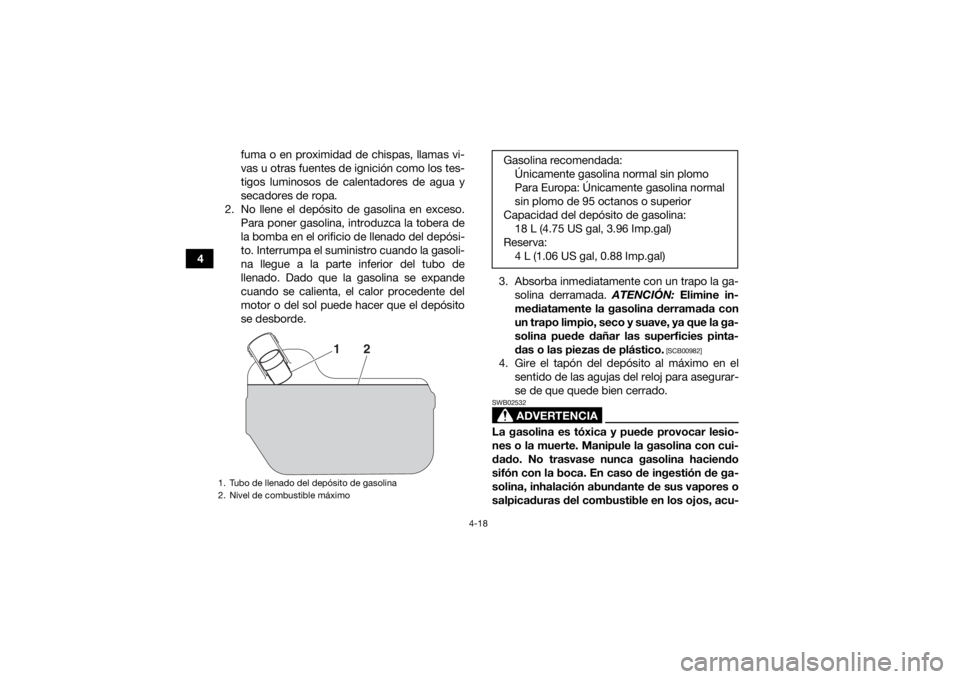

1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
Gasolina recomendada:Únicamente gasolina normal sin plomo
Para Europa: Únicamente gasolina normal
sin plomo de 95 octanos o superior
Capacidad del depósito de gasolina: 18 L (4.75 US gal, 3.96 Imp.gal)
Reserva: 4 L (1.06 US gal, 0.88 Imp.gal)
U2UD60S0.book Page 18 Tuesday, April 28, 2015 9:08 AM

4-19
4
da al médico inmediatamente. Si se le derra-
mara gasolina sobre la piel, lávesela con agua
y jabón. Si el derrame se produjera sobre la ro-
pa, cámbiese.
ATENCIÓNSCB00071Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape. Este motor Yamaha ha sido diseñado para funcio-
nar con gasolina sin plomo de 91 octanos o supe-
rior (95 octanos o superior en Europa). Si se
producen detonaciones (o autoencendido), utilice
gasolina de otra marca. El uso de gasolina sin plo-
mo prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.SBU34140AsientoPara desmontar el asiento
Tire hacia arriba del asiento por la parte trasera y
luego tire del asiento hacia atrás. Para montar el asiento
Inserte los salientes de la parte delantera del
asiento en los soportes del mismo y empuje el
asiento hacia abajo por la parte trasera. Asegúre-
se de que el asiento esté bien fijo.

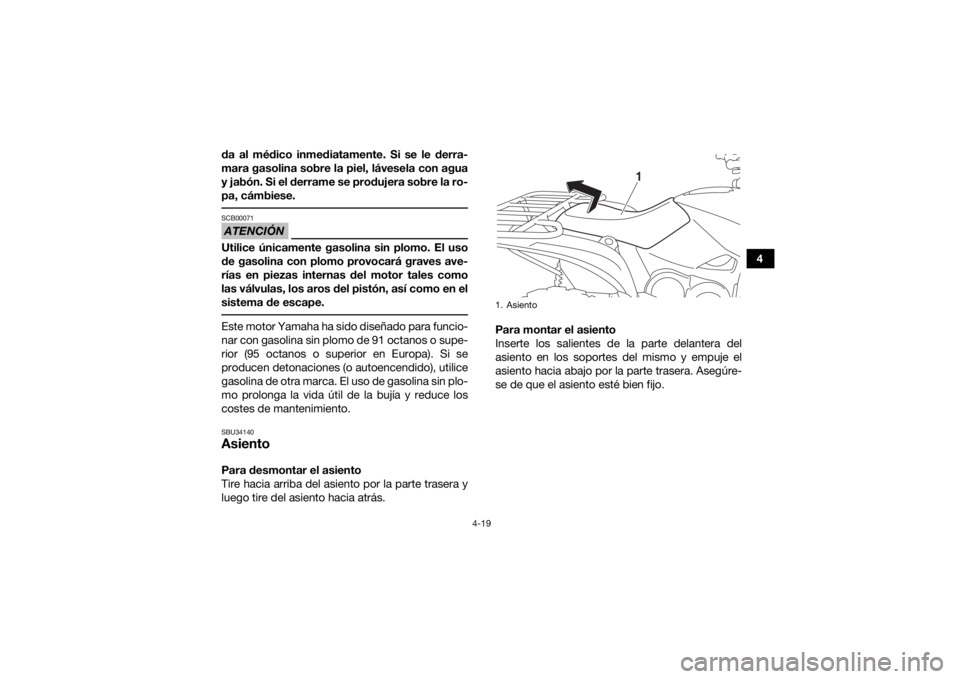

1. Asiento
1
U2UD60S0.book Page 19 Tuesday, April 28, 2015 9:08 AM

4-20
4
SBU34681Compartimentos portaobjetosEste ATV está equipado con tres compartimentos
portaobjetos.ATENCIÓNSCB00831No guarde objetos metálicos o cortantes,
como herramientas, en los compartimentos
porta objetos. Si se tienen que guardar, en-
vuélvalos en un material acolchado apropiado
para evitar dañar los compartimentos.
El compartimento portaobjetos delantero está si-
tuado en el lateral derecho delantero del ATV.
Para acceder al compartimento, retire la cubierta
girándola en sentido contrario a las agujas del re-
loj.

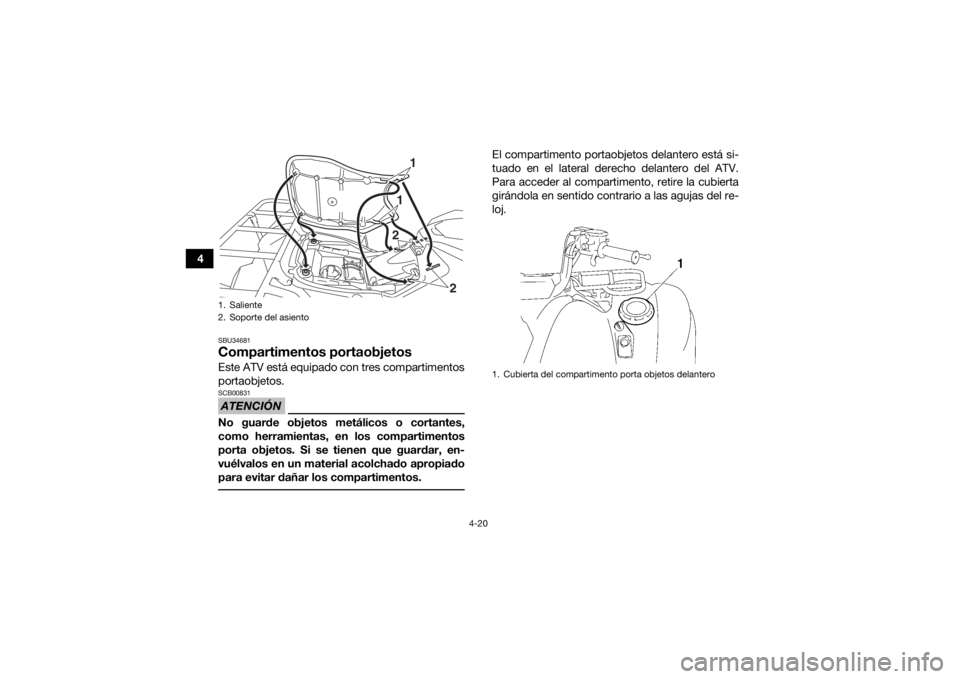

1. Saliente
2. Soporte del asiento
1
12
2
1. Cubierta del compartimento porta objetos delantero
U2UD60S0.book Page 20 Tuesday, April 28, 2015 9:08 AM

4-21
4
El compartimento portaobjetos central está situa-
do delante del asiento. Para acceder a este com-
partimento, abra la tapa.

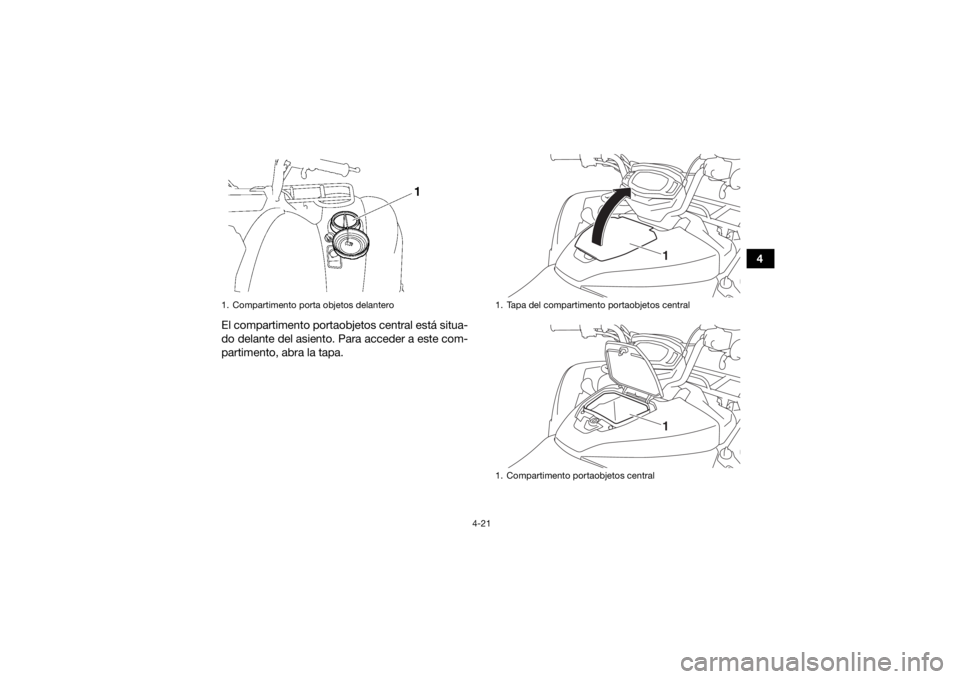

1. Compartimento porta objetos delantero
1. Tapa del compartimento portaobjetos central
1. Compartimento portaobjetos central
11
U2UD60S0.book Page 21 Tuesday, April 28, 2015 9:08 AM

4-22
4El compartimento portaobjetos trasero está situa-
do debajo del piloto trasero. Para acceder al com-
partimento porta objetos, abra la tapa girando la
manilla 1/4 de vuelta en el sentido contrario al de
las agujas del reloj.
Cuando guarde documentos en los compartimen-
tos portaobjetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen. Cuando lave
el ATV, evite que entre agua en los compartimen-
tos portaobjetos.
No sobrepase el límite de carga de 0.5 kg (1 lb)
del compartimento porta objetos delantero, 4.0
kg (9 lb) del compartimento porta objetos cen-
tral o 2.0 kg (4 lb) del compartimento porta ob-
jetos trasero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.
1. Tapa del compartimento portaobjetos trasero
2. Manilla del compartimento portaobjetos trasero
3. Abierto.
2
1 3
1. Compartimento porta objetos trasero
1
