2016 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

8-24
8
NOTAOmita los pasos 6–10 si no va a cambiar el cartu-
cho del filtro de aceite. 6. Desmonte el panel F. (Véase la página 8-11).
7. Desmonte el cartucho del filtro de aceite conuna llave para filtros de aceite.
NOTAPuede adquirir una llave para filtros de aceite en
su concesionario Yamaha más próximo. 8. Aplique una capa fina de aceite de motor a lajunta tórica del nuevo cartucho del filtro de
aceite.
1. Perno de drenaje del aceite del motor
2. Junta
12
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1
2
U2UD60S0.book Page 24 Tuesday, April 28, 2015 9:08 AM

8-25
8
NOTAVerifique que la junta tórica quede bien asentada. 9. Coloque el nuevo cartucho del filtro de aceitecon la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica. 10. Monte el panel F.
11. Coloque el perno de drenaje de aceite del
motor con la junta nueva y apriételo con el par

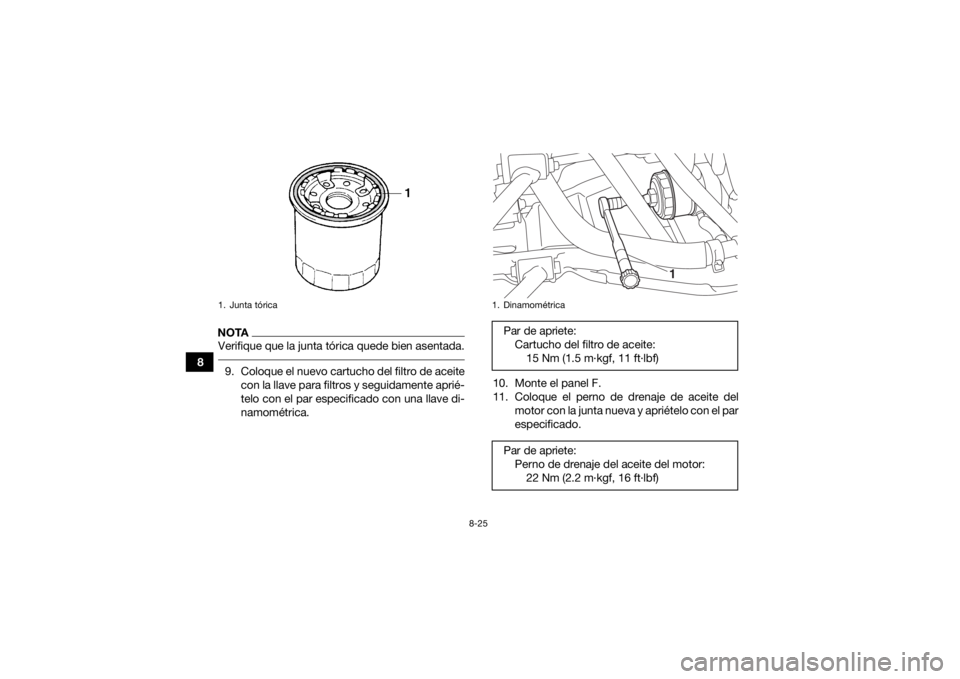

especificado.1. Junta tórica
1. DinamométricaPar de apriete:Cartucho del filtro de aceite:15 Nm (1.5 m·kgf, 11 ft·lbf)
Par de apriete: Perno de drenaje del aceite del motor:22 Nm (2.2 m·kgf, 16 ft·lbf)
1
U2UD60S0.book Page 25 Tuesday, April 28, 2015 9:08 AM

8-26
8
12. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente inserte
la varilla completamente por el orificio de lle-
nado de aceite.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza. ATENCIÓNSCB00301Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
 Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.
13. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
14. Pare el motor, espere al menos 10 minutos, compruebe el nivel de aceite y corríjalo según
sea necesario.
15. Para instalar la tapa de acceso gírela en sen- tido de las agujas del reloj.SBU27307Aceite del engranaje finalAntes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe compro-
bar el nivel de aceite del engranaje final y cambiar
Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite: Sin sustitución del cartucho del filtro de
aceite:2.00 L (2.11 US qt, 1.76 Imp.qt)
Con sustitución del cartucho del filtro de
aceite: 2.10 L (2.22 US qt, 1.85 Imp.qt)
U2UD60S0.book Page 26 Tuesday, April 28, 2015 9:08 AM

8-27
8éste, del modo siguiente, según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.
Para comprobar el nivel de aceite del engrana-
je final
1. Coloque el ATV en una superficie nivelada.
2. Extraiga el perno de control de nivel de aceite de la caja del engranaje final con su junta y
compruebe el nivel. El nivel de aceite debe
encontrarse en el borde del orificio de control
de nivel. 3. Si el aceite se encuentra por debajo del re-
borde del orificio de control, extraiga el perno
de llenado de aceite del engranaje final con la
junta y añada una cantidad suficiente de acei-
te del tipo recomendado hasta el nivel correc-
to.
4. Compruebe si las juntas están dañadas y cámbielas según sea necesario.
5. Coloque el perno de control de nivel de aceite y el perno de llenado con sus respectivas jun-
tas y apriete los pernos con el par especifica-
do.

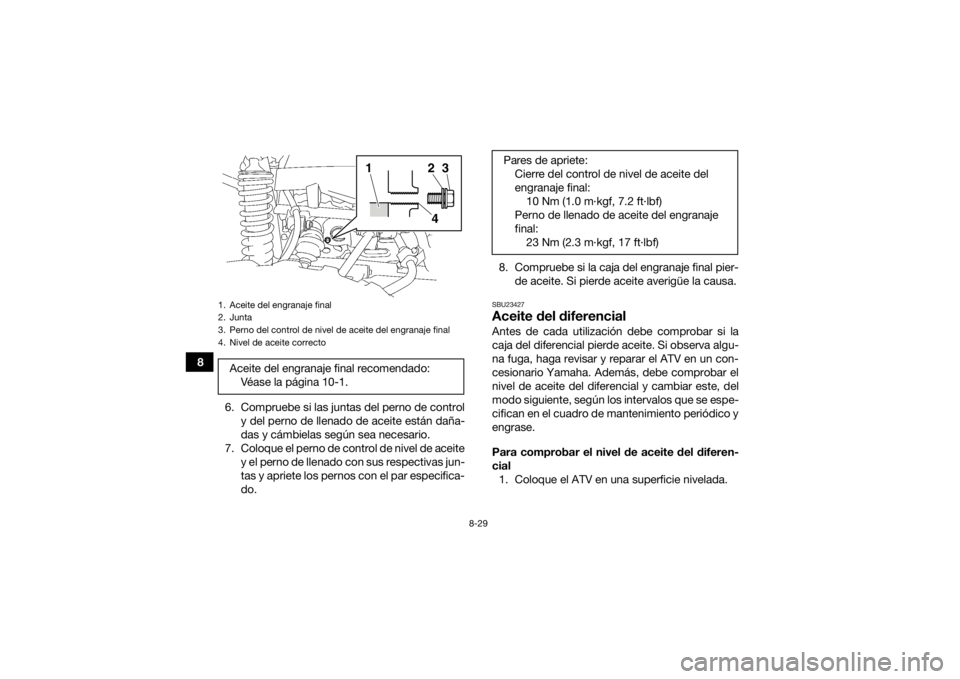

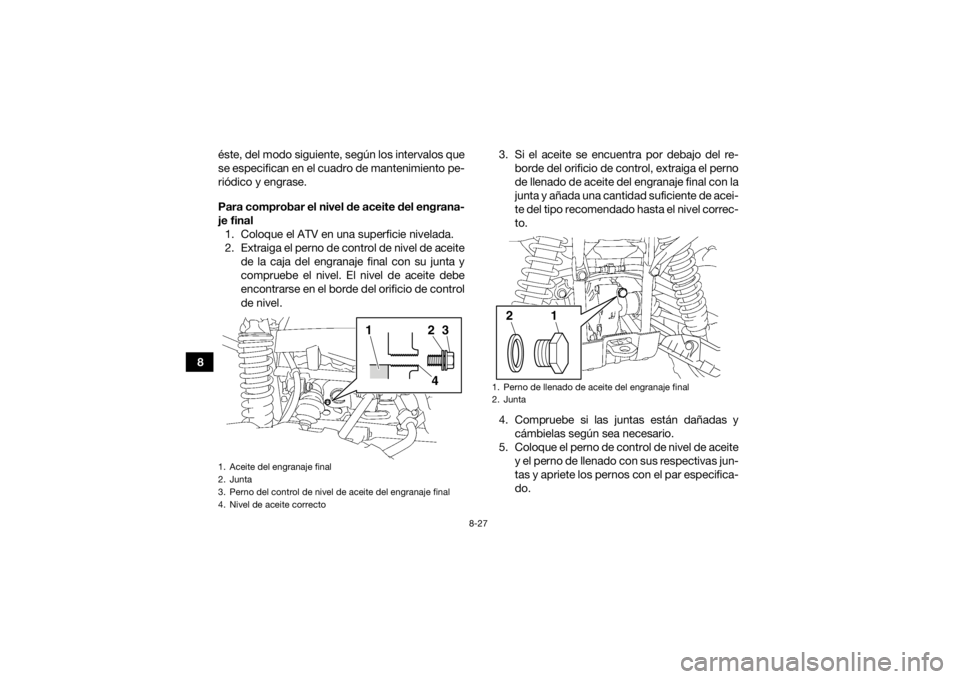

1. Aceite del engranaje final
2. Junta
3. Perno del control de nivel de aceite del engranaje final
4. Nivel de aceite correcto
1
243
1. Perno de llenado de aceite del engranaje final
2. Junta
1
2
U2UD60S0.book Page 27 Tuesday, April 28, 2015 9:08 AM

8-28
8
Para cambiar el aceite del engranaje final
1. Coloque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del engranaje final para recoger el aceite usado.
3. Extraiga el perno de llenado, el perno de con- trol y el perno de drenaje con sus respectivas
juntas para vaciar el aceite de la caja del en-
granaje final. 4. Coloque el perno de drenaje con la junta nue-
va y apriételo con el par especificado.
5. Añada aceite del engranaje final del tipo reco- mendado hasta el borde del orificio de con-
trol, tal como se indica. ATENCIÓN: Evite
que penetren materiales extraños en la
caja de la transmisión final.
[SCB00422]
Pares de apriete: Cierre del control de nivel de aceite del
engranaje final:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Perno de llenado de aceite del engranaje
final: 23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Perno de drenaje del aceite del engranaje final
2. JuntaPar de apriete: Perno de drenaje del aceite del engranaje
final:23 Nm (2.3 m·kgf, 17 ft·lbf)
12
U2UD60S0.book Page 28 Tuesday, April 28, 2015 9:08 AM

8-29
86. Compruebe si las juntas del perno de controly del perno de llenado de aceite están daña-
das y cámbielas según sea necesario.
7. Coloque el perno de control de nivel de aceite y el perno de llenado con sus respectivas jun-
tas y apriete los pernos con el par especifica-
do. 8. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
SBU23427Aceite del diferencialAntes de cada utilización debe comprobar si la
caja del diferencial pierde aceite. Si observa algu-
na fuga, haga revisar y reparar el ATV en un con-
cesionario Yamaha. Además, debe comprobar el
nivel de aceite del diferencial y cambiar este, del
modo siguiente, según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico y
engrase.
Para comprobar el nivel de aceite del diferen-
cial1. Coloque el ATV en una superficie nivelada.
1. Aceite del engranaje final
2. Junta
3. Perno del control de nivel de aceite del engranaje final
4. Nivel de aceite correctoAceite del engranaje final recomendado: Véase la página 10-1.
1
243
Pares de apriete:Cierre del control de nivel de aceite del
engranaje final:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Perno de llenado de aceite del engranaje
final: 23 Nm (2.3 m·kgf, 17 ft·lbf)
U2UD60S0.book Page 29 Tuesday, April 28, 2015 9:08 AM

8-30
8
2. Extraiga el perno de llenado de aceite de la
caja del diferencial con su junta y compruebe
el nivel. El aceite debe encontrarse en el bor-
de del orificio de llenado.
3. Si el aceite se encuentra por debajo del borde del orificio de llenado, añada una cantidad
suficiente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
4. Compruebe si la junta está dañada y cámbie- la según sea necesario. 5. Coloque el perno de llenado de aceite con la
junta y apriételo con el par especificado.
Para cambiar el aceite del diferencial 1. Coloque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di- ferencial para recoger el aceite usado.
3. Extraiga el perno de llenado y el perno de dre- naje del aceite del diferencial con sus respec-
tivas juntas para vaciar el aceite de la caja del
diferencial.

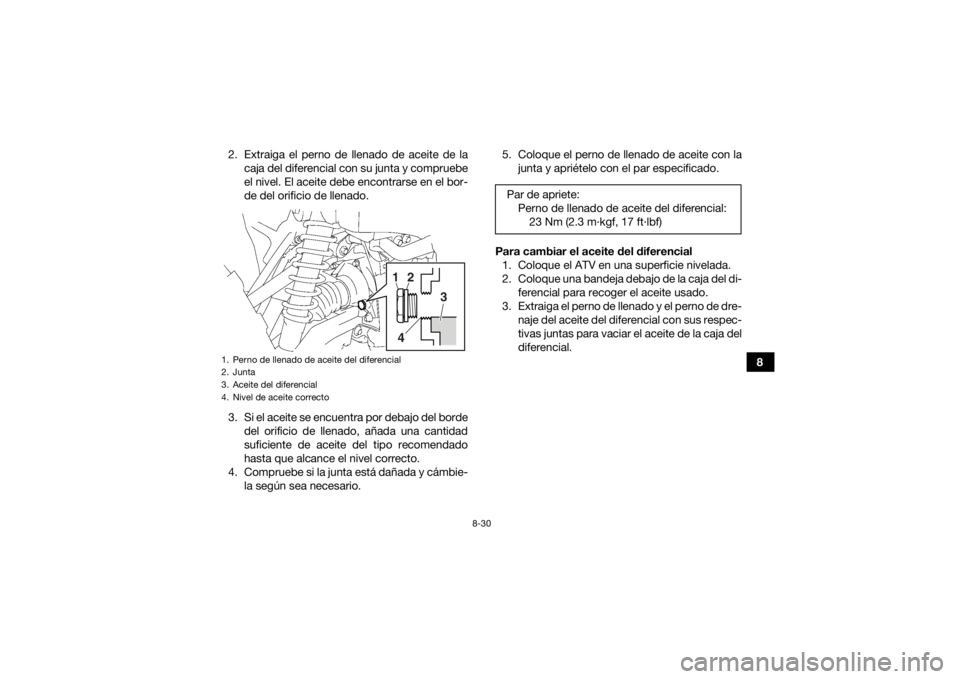

1. Perno de llenado de aceite del diferencial
2. Junta
3. Aceite del diferencial
4. Nivel de aceite correcto
1
2
3
4
Par de apriete: Perno de llenado de aceite del diferencial:23 Nm (2.3 m·kgf, 17 ft·lbf)
U2UD60S0.book Page 30 Tuesday, April 28, 2015 9:08 AM

8-31
84. Coloque el perno de drenaje con la junta nue-
va y apriételo con el par especificado.
5. Añada aceite del diferencial del tipo reco- mendado hasta el borde del orificio de llena-
do, tal como se indica. ATENCIÓN: Evite
que penetren materiales extraños en el di-
ferencial.
[SCB00412]
6. Compruebe si la junta del perno de llenado de aceite está dañada y cámbiela según sea
necesario.
7. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado.

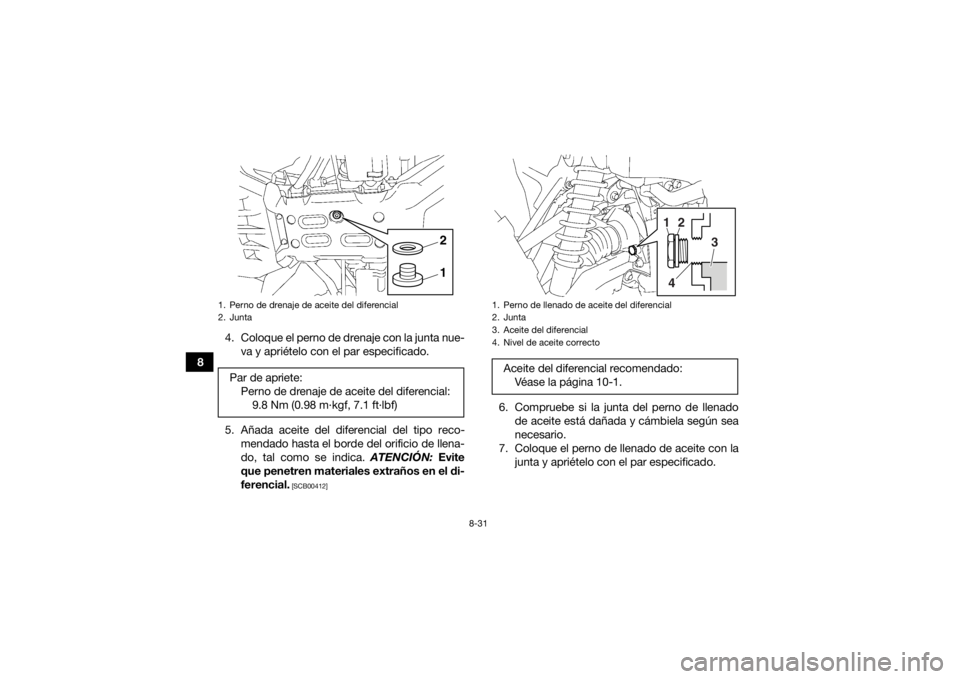

1. Perno de drenaje de aceite del diferencial
2. JuntaPar de apriete:Perno de drenaje de aceite del diferencial:9.8 Nm (0.98 m·kgf, 7.1 ft·lbf)
12
1. Perno de llenado de aceite del diferencial
2. Junta
3. Aceite del diferencial
4. Nivel de aceite correctoAceite del diferencial recomendado:Véase la página 10-1.
1
2
3
4
