2016 YAMAHA FX HO Betriebsanleitungen (in German)

Aufkleber verschiedener Art
1
GJU36452
Erkennungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.
GJU42521Haupt-Identifizierungsnummer
(PRI-ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Demontage und Montage der
Sitze siehe Seite 55, weitere Angaben zum
abnehmbaren wasserdichten Ablagefach
siehe Seite 62.)
MODELL:
FB1800-R (FX HO)
FB1800A-R (FX Cruiser HO)
GJU36551Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer (CIN)
ist auf einem Schild eingestanzt, das am Ach-
terdeck angebracht ist.
GJU30312Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1
MODELF2T
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
2T
1Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
1
UF2T75G0.book Page 1 Thursday, May 14, 2015 1:16 PM

Aufkleber verschiedener Art
2
bracht ist. (Nähere Angaben zum Aus- und
Einbau der Sitzbank siehe Seite 55.)
GJU42031Produktionsdatums-Aufkleber
Dieser Aufkleber ist an der Oberseite des Zy-
linderkopfes angebracht. (Demontage und
Montage des Sitzes siehe Seite 55, Demon-tage und Montage der Motorabdeckung sie-
he Seite 102.)
1Lage der Motor-Seriennummer
1
1Lage des Produktionsdatums-Aufklebers
1
UF2T75G0.book Page 2 Thursday, May 14, 2015 1:16 PM

Aufkleber verschiedener Art
3
GJU30321
ModellangabenGJU30332Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personal Wa-
tercraft: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS:
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen
allerdings das Doppelte dieser Höhe.
1Lage des Herstellerschilds
1
UF2T75G0.book Page 3 Thursday, May 14, 2015 1:16 PM

Aufkleber verschiedener Art
4
GJU30453
Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, wenden Sie sich an einen Yamaha-Händler.
13
1
11
7
6
10
2
8
4
12
9
5
3
14
UF2T75G0.book Page 4 Thursday, May 14, 2015 1:16 PM

Aufkleber verschiedener Art
5
GJU35914Warnaufkleber
Sollten Aufkleber fehlen oder beschädigt sein, durch einen Yamaha-Händler ersetzen lassen.
F1B-U41B1-21
1
2
UF2T75G0.book Page 5 Thursday, May 14, 2015 1:16 PM

Aufkleber verschiedener Art
6
F
1
B
-U
41
B
1-3
1

F
2
S
-U
4
1
B
1-3
0

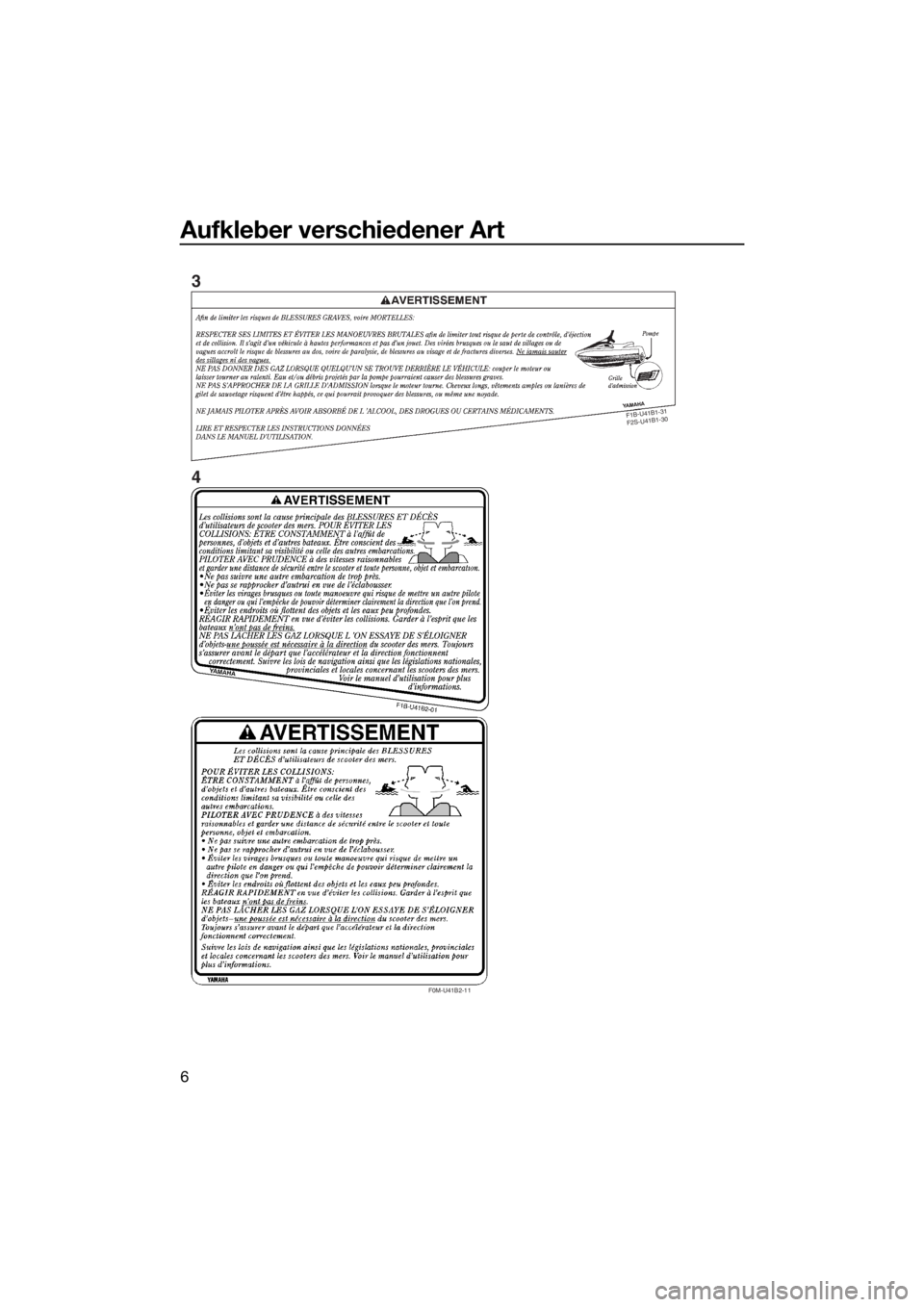

F0M-U41B2-11
3
4
UF2T75G0.book Page 6 Thursday, May 14, 2015 1:16 PM

Aufkleber verschiedener Art
7

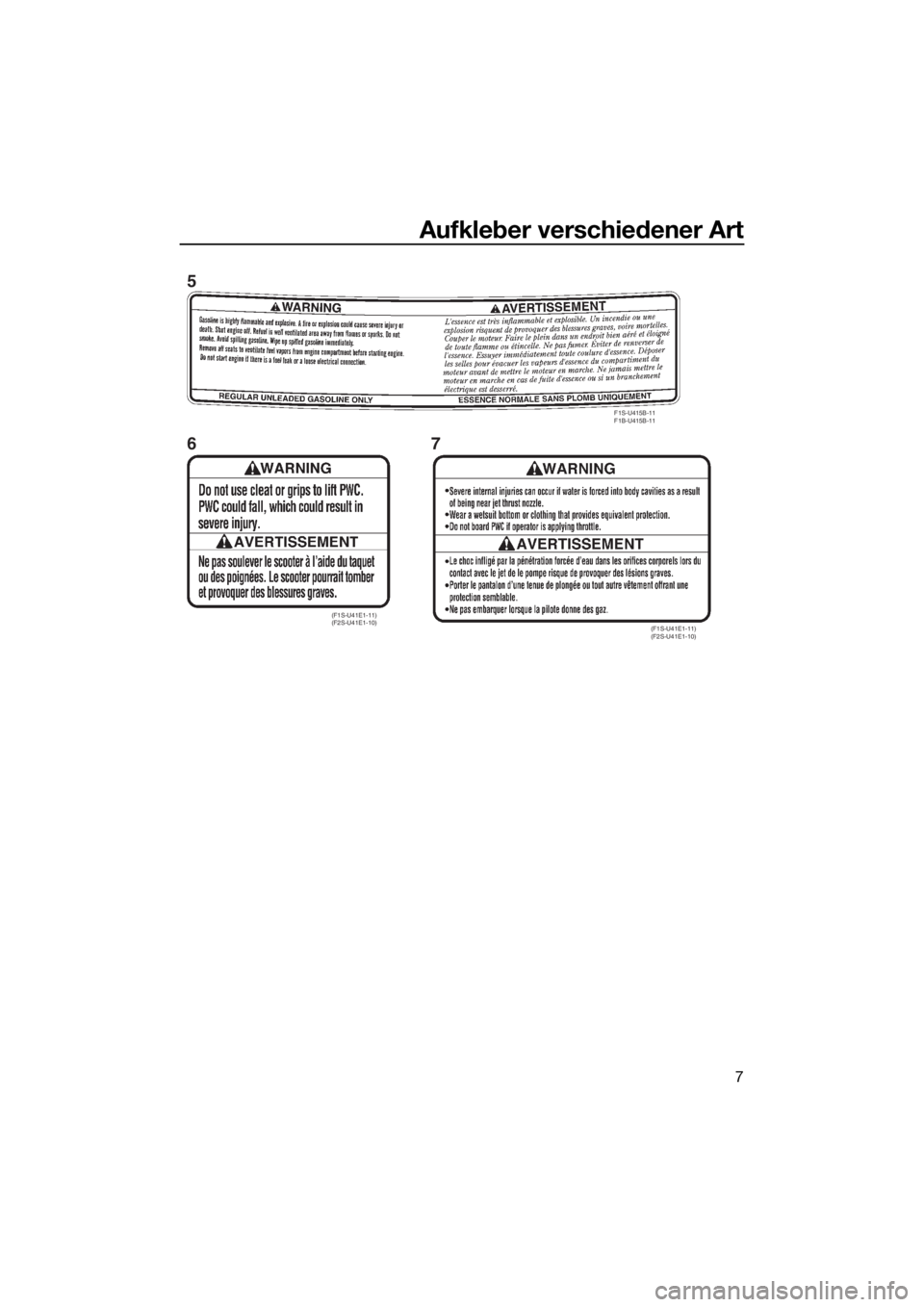

F1S-U415B-11
F1B-U415B-11
(F1S-U41E1-11)
(F2S-U41E1-10)(F1S-U41E1-11)
(F2S-U41E1-10)
5
67
UF2T75G0.book Page 7 Thursday, May 14, 2015 1:16 PM

Aufkleber verschiedener Art
8

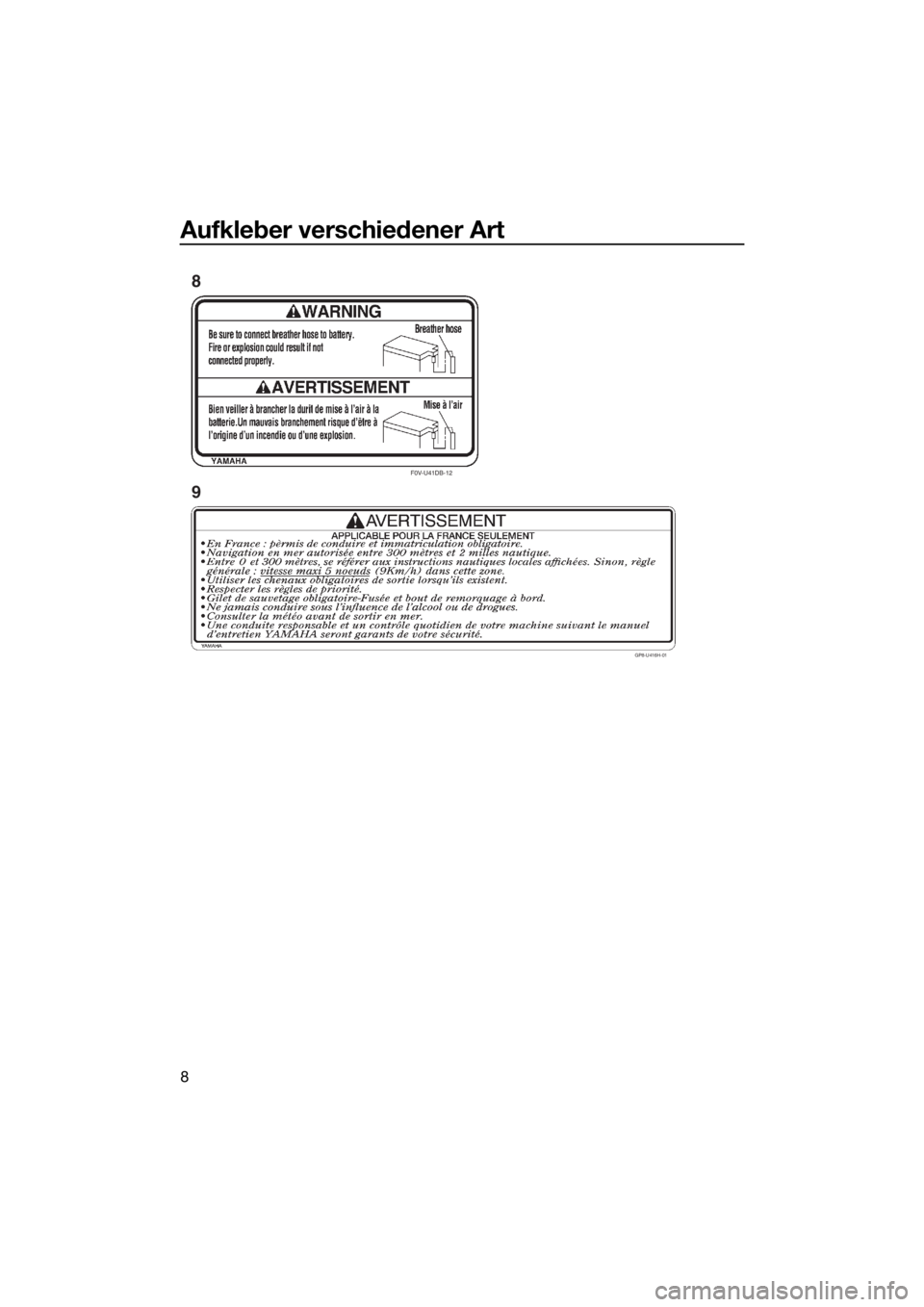

F0V-U41DB-12
GP8-U416H-01
8
9
UF2T75G0.book Page 8 Thursday, May 14, 2015 1:16 PM
