Funktionen der Instrumente un d Bed ienung selemente
3-43
3
4. Den Schnellverschluss montieren.
HINWEIS
Vor dem Fahren sicherstellen, dass die Ab-
deckungen der Verkleidungs-Ventilations-
öffnungen richtig montiert sind.
GAU39672
Rückspie gel
Die Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, d ass die
Rückspieg el wieder in ihrer ursprün gli-
chen Position sin d.

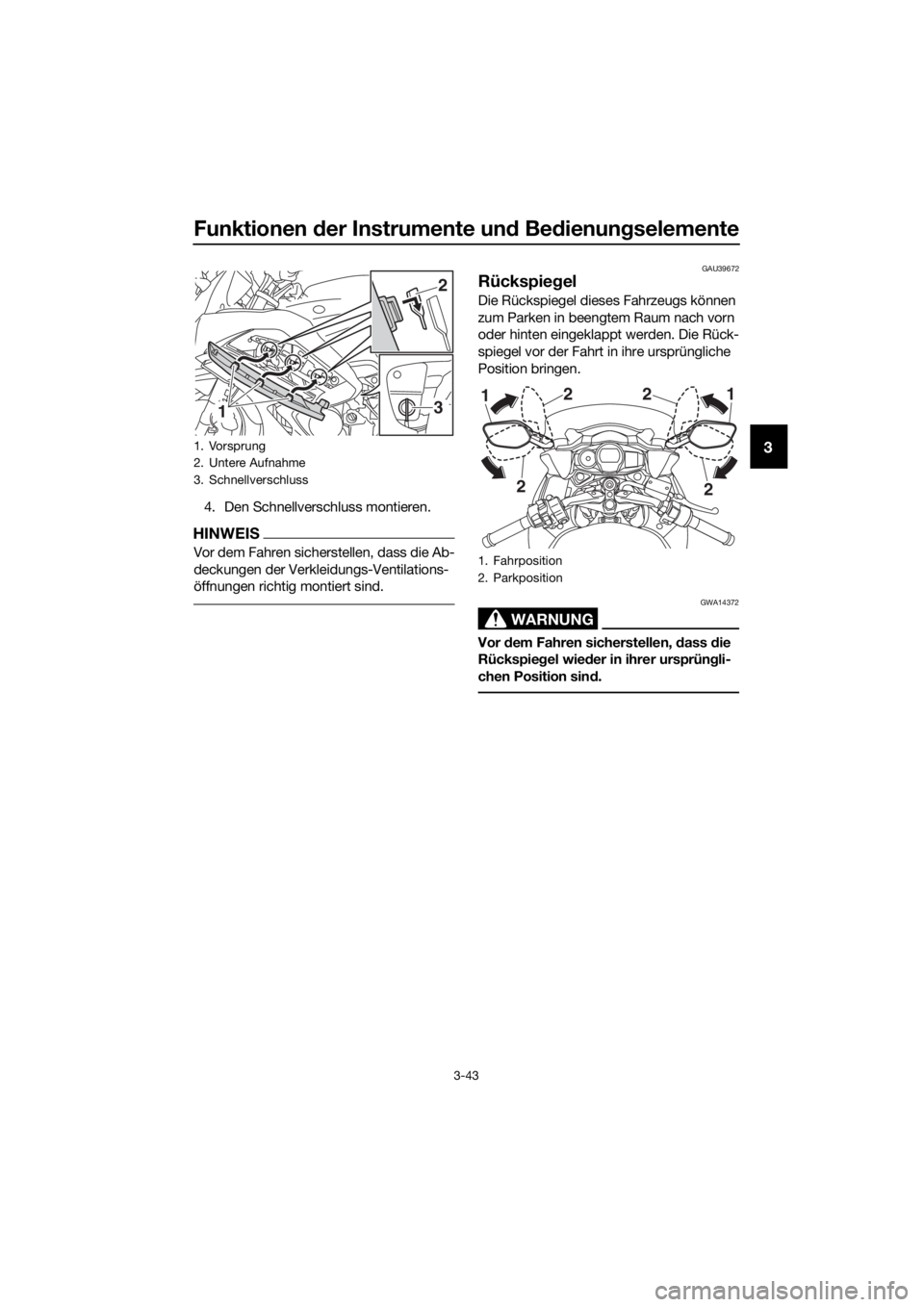

1. Vorsprung
2. Untere Aufnahme
3. Schnellverschluss
13
2
1. Fahrposition
2. Parkposition
2
2
1
2 2
1
UB95G0G0.book Page 43 Thursday, November 5, 2015 3:55 PM

Funktionen der Instrumente un d Be dienung selemente
3-44
3
GAU55424
Einstellung d er Vor der- un d Hin-
terra dfe derun g
Dieses Modell ist mit einem elektronisch
einstellbaren Federungssystem ausgestat-
tet. Die Vorspannung des Stoßdämpfers
und die Dämpfungskräfte sowohl der Tele-
skopgabel als auch des Hinterrad-Stoß-
dämpfers sind einstellbar.
WARNUNG
GWA12423
Bevor Verän derun gen an den Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel-
lun gen währen d d er Fahrt vor genom-
men, kann dies den Fahrer ab lenken und
d ie Unfall gefahr erhöhen.
Vorspannun g
Bei Fahrten mit Gepäck oder mit einem
Beifahrer, verwenden Sie die Vorspan-
nungs-Einstellfunktion, um das Federungs-
system an die Zuladung anzupassen. Es
gibt 4 Vorspannungs-Einstellungen.
HINWEIS
 Die Vorspannungs-Einstellfunktion er-
scheint nur, wenn der Motor läuft.
 Durch Änderung der Vorspannungs-
Einstellung werden auch die Dämp-
fungskräfte der Vorder- und Hinter-
radfederung entsprechend eingestellt.
Siehe “Dämpfungskraft” auf Seite
3-46 für weitere Informationen.
 Betrieb bei niedrigen Temperaturen:
• Während die Vorspannungs-Ein- stellfunktion verwendet wird, darf
das Fahrzeug nicht belastet sein.
• Wenn die Vorspannungs-Einstell- funktion bei Umgebungstempera-
turen nahe oder unter 0 °C (32 °F)
verwendet wird, kann, um den Mo-
tor der Vorspannungs-Einstellfunk- tion zu schützen, die Warnleuchte
des elektronisch einstellbaren Fe-
derungssystems aufleuchten.
• Die Federung arbeitet weiterhin normal, nur die Vorspannungs-Ein-
stellfunktion kann nicht verwendet
werden.
• Zum Zurückstellen der Warnleuchte
des elektronisch einstellbaren Fe-
derungssystems etwa 6 Minuten
warten und dann den Schlüssel auf
“OFF” drehen oder sofort den
Schlüssel auf “OFF” drehen und
dann 6 Minuten warten.
• Wenn die Warnleuchte des elektro- nisch einstellbaren Federungssys-
tems nicht erlischt, lassen Sie das
Federungssystem von einer
Yamaha-Fachwerkstatt überprü- fen.
Vorspannung einstellen
1. Den Schlüssel auf “ON” drehen, den
Motor starten und das Getriebe auf
Leerlauf schalten.
2. Den Menüschalter “MENU” drücken, um die Funktionsanzeige auf die Vor-
spannungs-Einstellfunktion umzu-
schalten.

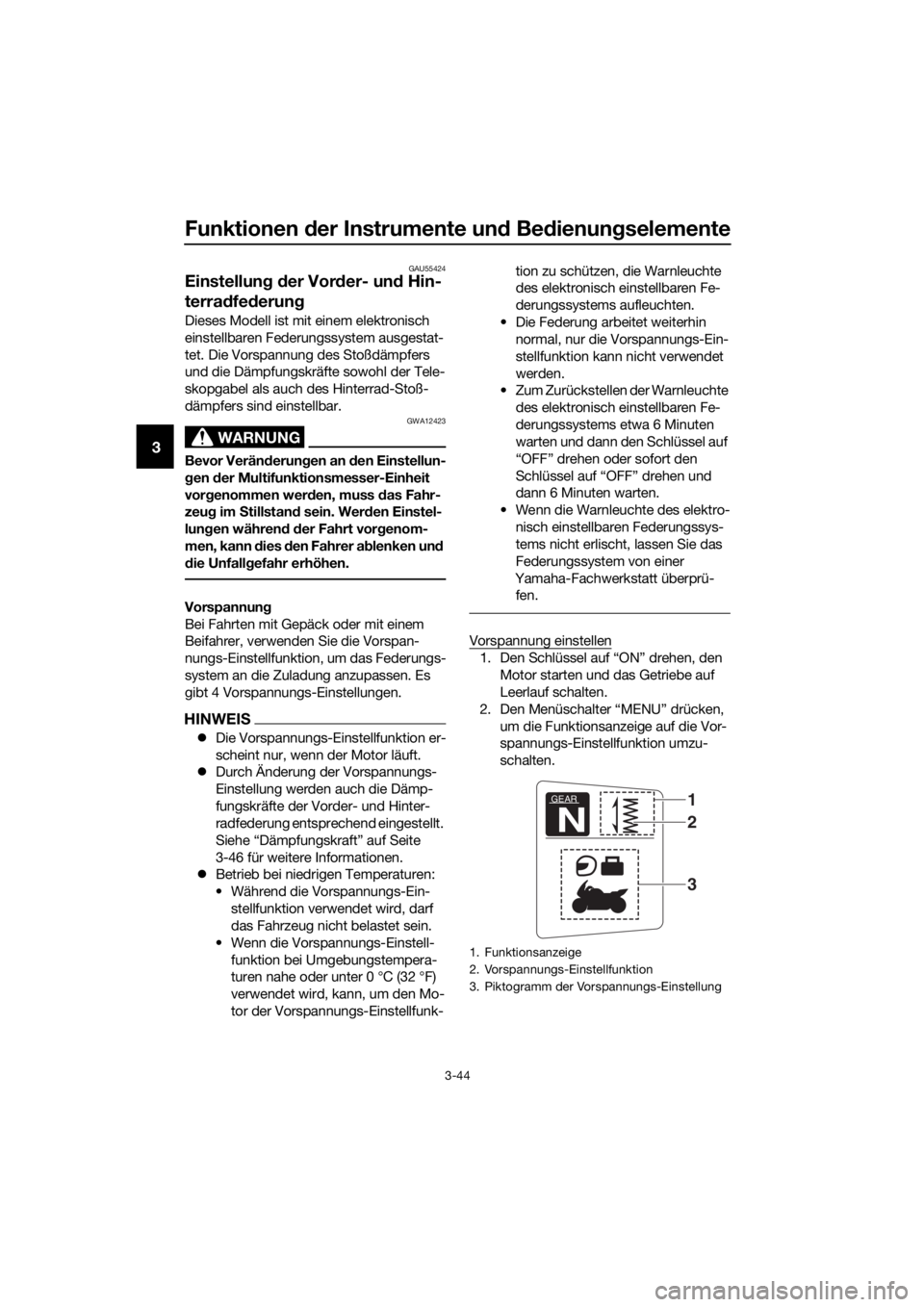

1. Funktionsanzeige
2. Vorspannungs-Einstellfunktion
3. Piktogramm der Vorspannungs-Einstellung
GEAR
N
1
3
2
UB95G0G0.book Page 44 Thursday, November 5, 2015 3:55 PM

Funktionen der Instrumente un d Bed ienung selemente
3-45
3
3. Mit dem Wahlschalter das gewünsch-
te Piktogramm der Vorspannungs-
Einstellung wählen.
Aus den folgenden 4 Piktogrammen
die zu Ihrer Zuladung passende Ein-
stellung wählen.
Während die Vorspannung eingestellt
wird, erscheint in der Informationsan-
zeige eine Gruppe sich im Kreis bewe-
gender Punkte. Sobald das gewählte
Piktogramm wieder erscheint, ist die
Einstellung der Vorspannung abge-
schlossen. Während die Vorspannung eingestellt wird,
kann sich die Informationsanzeige wie folgt
ändern.
 Wenn der Schlüssel auf “OFF” ge-
dreht oder der Motor während der Ein-
stellung der Vorspannung ausge-
schaltet wird, blinkt das folgende
Piktogramm der Vorspannungs-Ein-
stellung, um Sie zu warnen, dass die
aktuelle Vorspannungs-Einstellung
nicht mit dem Piktogramm überein-
stimmt. Tritt dies ein, muss die Vor-
spannung erneut eingestellt werden.
 Wenn das Fahrzeug zu fahren be-
ginnt, blinkt das folgende Piktogramm
der Vorspannungs-Einstellung, um
Sie zu warnen, dass die aktuelle Vor-
spannungs-Einstellung nicht mit dem
Piktogramm übereinstimmt. Tritt dies
ein, muss das Fahrzeug gestoppt und
die Vorspannung erneut eingestellt
werden.

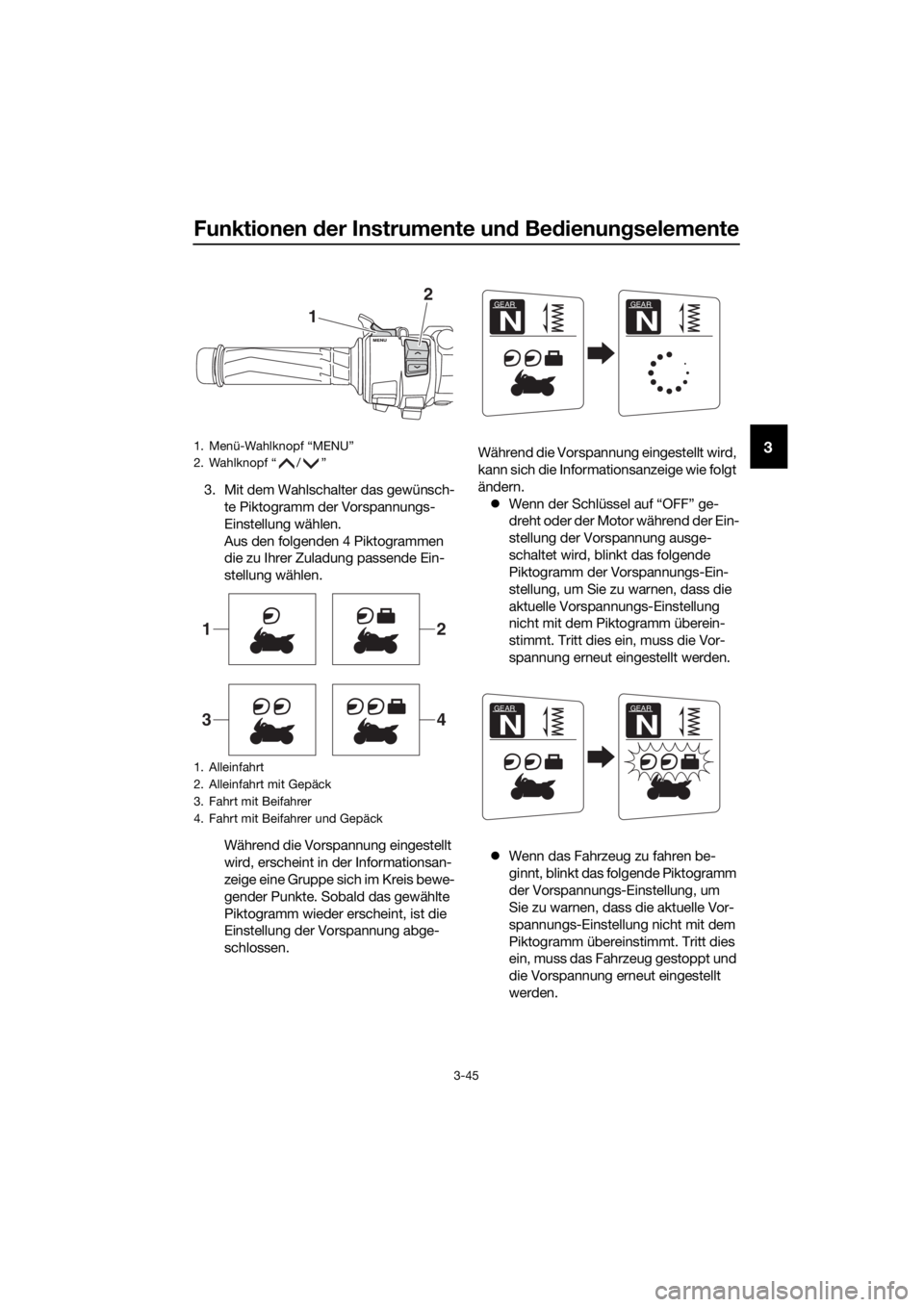

1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
1. Alleinfahrt
2. Alleinfahrt mit Gepäck
3. Fahrt mit Beifahrer
4. Fahrt mit Beifahrer und Gepäck
1
2
12
34
GEAR
N
GEAR
N
GEAR
N
GEAR
N
UB95G0G0.book Page 45 Thursday, November 5, 2015 3:55 PM

Funktionen der Instrumente un d Be dienung selemente
3-46
3Wenn die Vorspannung wiederholt
eingestellt wird, blinkt das Pikto-
gramm der Vorspannungs-Einstellung
4 Mal und die Vorspannung kann nicht
eingestellt werden. Etwa 6 Minuten
warten, damit der Motor der Vorspan-
nungs-Einstellfunktion abkühlen kann,
und dann erneut versuchen, die Vor-
spannung einzustellen.
Dämpfun gskraft
Innerhalb jeder Vorspannungs-Einstellung
gibt es 3 Dämpfungskraft-Einstellungen:
“HARD” (hart), “STD” (Standard) und
“SOFT” (weich). Wird die Vorspannungs-
Einstellung geändert, ändern sich auch die
Dämpfungskraft-Einstellungen entspre-
chend. (Das elektronisch einstellbare Fede-
rungssystem stellt automatisch wieder die
Dämpfungskraft-Einstellungen her, die zu-
letzt für diese Vorspannungs-Einstellung
gewählt wurden.) Zur weiteren Feineinstel-
lung der Dämpfungskraft kann jede Dämp-
fungskraft-Einstellung auf 7 verschiedene
Stufen eingestellt werden.
HINWEIS
Wenn die Vorspannungs-Einstellung nicht
korrekt abgeschlossen wurde:
 Die Dämpfungskraft-Einstellung und
Einstellstufe blinkt 4 Mal und kann
nicht eingestellt werden, wenn deren
Einstellung versucht wird, während
das Fahrzeug steht.
 Das Piktogramm der Vorspannungs-
Einstellung blinkt und die Dämpfungs-
kraft kann nicht eingestellt werden,
wenn deren Einstellung versucht wird,
während das Fahrzeug sich bewegt.
Sicherstellen, dass die Vorspannung kor-
rekt eingestellt wurde, bevor die Dämp-
fungskraft eingestellt wird.
Dämpfungskraft und Dämpfungskraft-Ein-
stellstufe einstellen
1. Den Schlüssel auf “ON” drehen.
2. Den Menüschalter “MENU” drücken, um die Funktionsanzeige auf die
Dämpfer-Einstellfunktion umzuschal-
ten.
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N

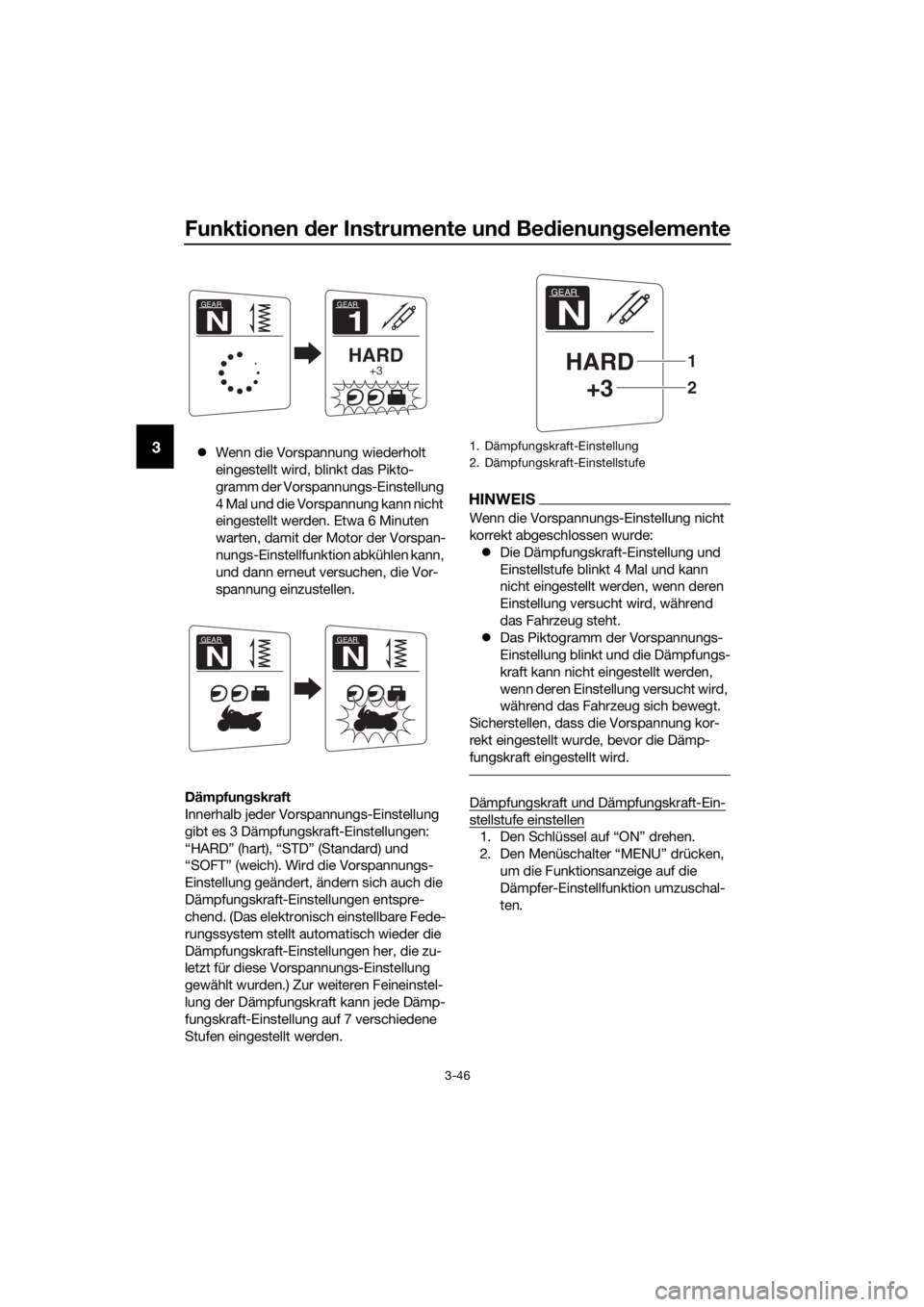

1. Dämpfungskraft-Einstellung
2. Dämpfungskraft-Einstellstufe
GEAR
N
HARD+3
2
1
UB95G0G0.book Page 46 Thursday, November 5, 2015 3:55 PM

Funktionen der Instrumente un d Bed ienung selemente
3-47
3
3. Mit dem Wahlschalter “HARD”, “STD”
oder “SOFT” wählen.
4. Den Menü-Wahlknopf “MENU” drü- cken.
5. Mit dem Wahlschalter die gewünschte Stufe der Dämpfungskraft-Einstellung
wählen.
HINWEIS
Die Dämpfungskraft-Einstellung kann auf 7
Stufen eingestellt werden (+3, +2, +1, 0, –1,
–2 und –3). “+3” ist die härteste Stufe und
“–3” ist die weichste Stufe.
6. Den Menü-Wahlknopf “MENU” drü-
cken.
Wenn sich das Fahrzeug bewegt, während
die Dämpfungskraft eingestellt wird, wech-
selt die Informationsanzeige in den Anzei-
gemodus.
WARNUNG
GWA16421
Das Fe der bein enthält S tickstoff unter
hohem Druck. Lesen S ie die folg enden
Informationen aufmerksam durch, bevor
S ie mit d em Feder bein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylin der niemals verformen
o der beschäd ig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.

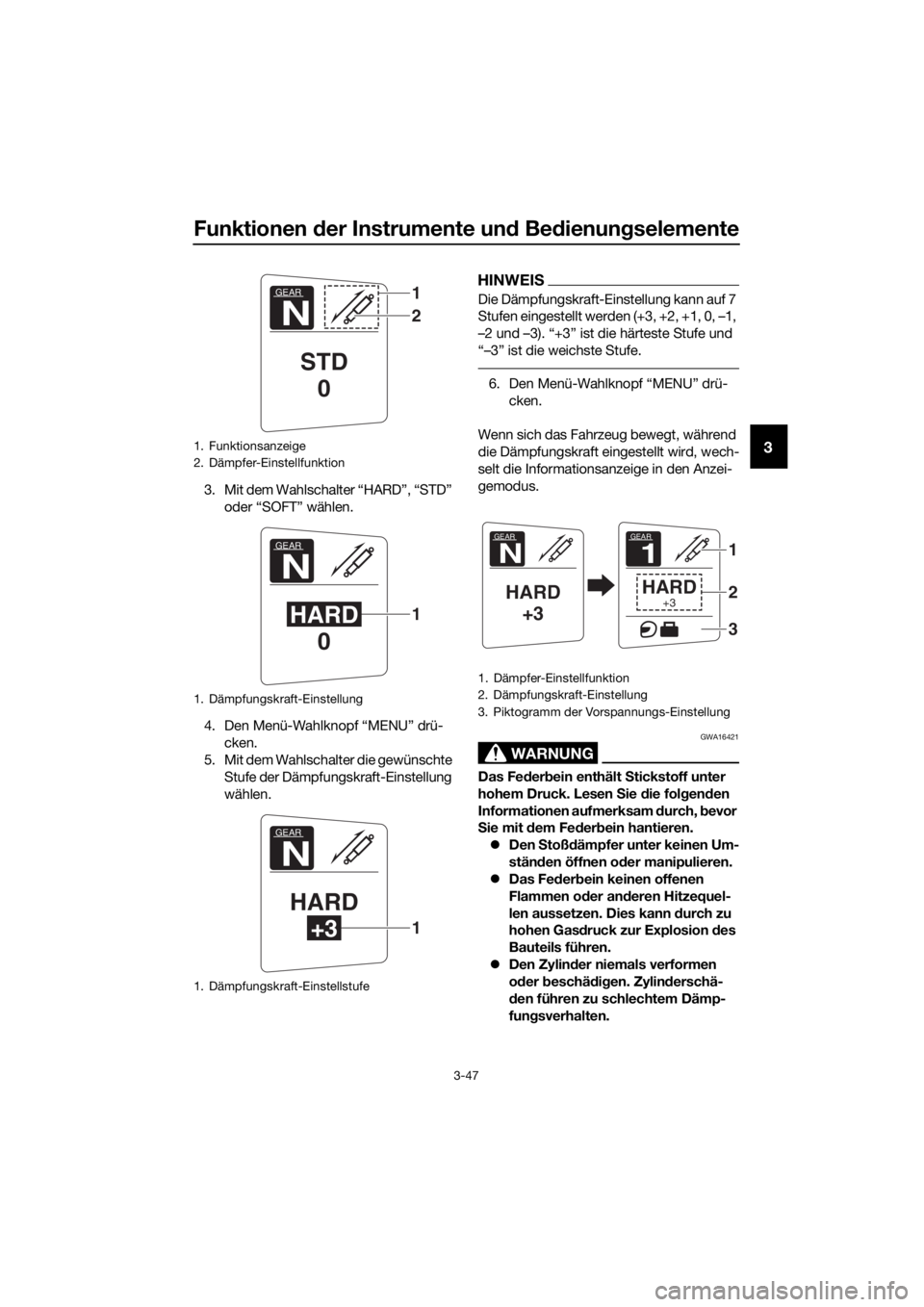

1. Funktionsanzeige
2. Dämpfer-Einstellfunktion
1. Dämpfungskraft-Einstellung
1. Dämpfungskraft-Einstellstufe
GEAR
N
STD
0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
1. Dämpfer-Einstellfunktion
2. Dämpfungskraft-Einstellung
3. Piktogramm der Vorspannungs-Einstellung
GEAR
N
HARD+3
GEAR
1
HARD+3
1
2
3
UB95G0G0.book Page 47 Thursday, November 5, 2015 3:55 PM

Funktionen der Instrumente un d Be dienung selemente
3-48
3
Entsor gen Sie ein beschäd ig tes
o der a bgenutztes Fe der bein nicht
sel bst. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.GAU55592
S eitenständ er
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Be-
standteil des Zündunterbrechungs-
und Anlasssperrschalter-Systems,
der die Zündung in bestimmten Situa-
tionen unterbricht. (Im folgenden Ab-
schnitt wird das Zündungsunterbre-
chungs- und Anlasssperrschalter-
System erklärt.)
 Der Seitenständerschalter ist eben-
falls Teil des YCC-S-Systems. Wenn
der Seitenständer heruntergeklappt
ist, kann kein Gang eingelegt werden.
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem d er nicht oben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenständ er kann d en Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenständ er
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal l

s Störun gen an d iesem
S ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
UB95G0G0.book Page 48 Thursday, November 5, 2015 3:55 PM

Funktionen der Instrumente un d Bed ienung selemente
3-49
3
GAU68770
Zündunter brechun gs- u. Anlass-
sperrschalter- System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslichtschalter und erfüllt
folgende Zwecke.
 Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.
 Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.
 Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
UB95G0G0.book Page 49 Thursday, November 5, 2015 3:55 PM

Funktionen der Instrumente un d Be dienung selemente
3-50
3
Bei ausgeschaltetem Motor:

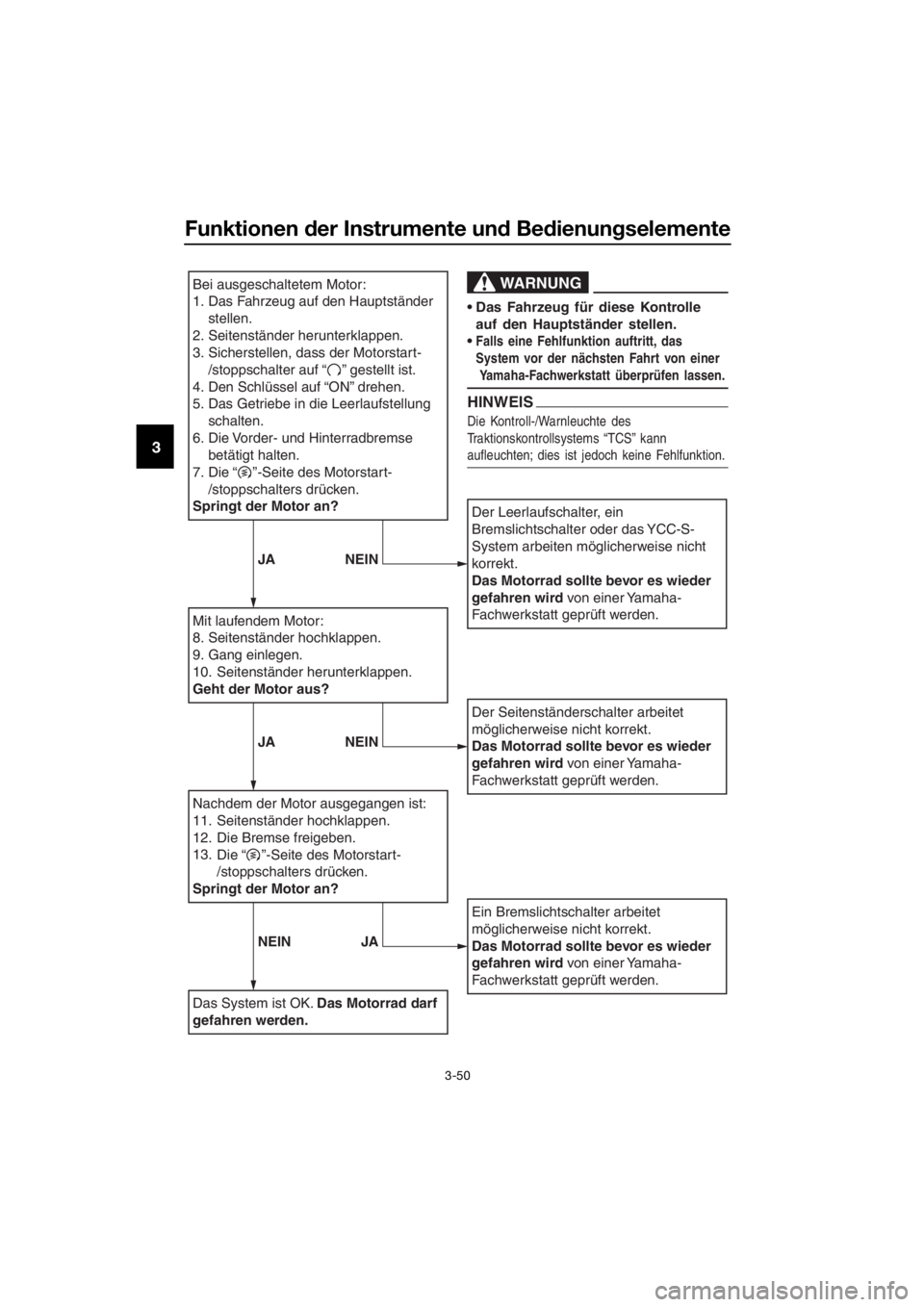

1. Das Fahrzeug auf den Hauptständer
stellen.
2.
Seitenständer herunterklappen.
3. Sicherstellen, dass der Motorstart- /stoppschalter auf “ ” gestellt ist.
4. Den Schlüssel auf “ON” drehen.
5. Das Getriebe in die Leerlaufstellung schalten.
6. Die Vorder- und Hinterradbremse betätigt halten.
7.
Die “ ”-Seite des Motorstart-
/stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
8. Seitenständer hochklappen.
9. Gang einlegen.
10. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
11. Seitenständer hochklappen.
12. Die Bremse freigeben.
13.
Die “ ”-Seite des Motorstart-
/stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf
gefahren werden.
Der Leerlaufschalter, ein
Bremslichtschalter oder das YCC-S-
System arbeiten möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Ein Bremslichtschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
WARNUNG
Das Fahrzeug für diese Kontrolle auf den Hauptständer stellen.

Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
HINWEIS
Die Kontroll-/Warnleuchte des
Traktionskontrollsystems “TCS” kann
aufleuchten; dies ist jedoch keine Fehlfunktion.
JA NEIN
JA NEIN
NEIN JA
UB95G0G0.book Page 50 Thursday, November 5, 2015 3:55 PM
