2016 TOYOTA RAV4 HYBRID sensor

951-3. Antidiefstalsysteem
1
RAV4-HV_OM_OM42A57E_(EE)
Veiligheid en beveiliging
●Plaatsen met extreme trillingen of geluiden of situaties waarin de auto wordt
blootgesteld aan herhaaldelijke schokken of trillingen:
• Wanneer de auto is geparkeerd in een parkeergarage
• Wanneer de auto wordt vervoerd per boot, aanhangwagen, trein, enz.
• Wanneer ijs van de auto verwijderd wordt
• Wanneer de auto zich in een wasstraat of een hogedruk-wasinstallatie
bevindt
• Wanneer de auto zich in een hagel- of onweersbui bevindt
■ Informatie over de hellingsensor (indien aanwezig)
De sensor activeert in de volgende gevallen mogelijk het alarm:
●De auto wordt vervoerd per boot, aanhangwagen, trein, enz.
● De auto staat geparkeerd in een parkeergarage.
● De auto bevindt zich in een wasstraat waarin de auto verplaatst wordt.
● Een van de banden verliest zijn spanning.
● De auto wordt opgekrikt.
● Wanneer zich een aardbeving of wegverzakking voordoet
● Er wordt bagage op het imperiaal geladen of er vanaf gehaald.
OPMERKING
■Ervoor zorgen dat de inbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en de stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder goed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
RAV4-HV_OM_OM42A57E_(EE).book Page 95 Friday, October 30, 2015 12:02 PM

1002. Instrumentenpaneel
RAV4-HV_OM_OM42A57E_(EE)
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers (→Blz. 209) Controlelampje READY
(
→Blz. 197)
Controlelampje achter-
licht ( →Blz. 211)
(indien
aanwezig)
Controlelampje
Dynamic Radar Cruise
Control ( →Blz. 266)
Controlelampje
grootlicht ( →Blz. 212)
*1, 3
(indien
aanwezig)
Waarschuwingslampje
PCS ( →Blz. 242)
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 215)*4Controlelampje antidief-
stalsysteem
(→Blz. 85, 90)
(indien
aanwezig)
Controlelampje mistlam-
pen voor ( →Blz. 219) Controlelampje SPORT
(
→Blz. 206)
Controlelampje mistach-
terlicht ( →Blz. 219) Controlelampje ECO
MODE (
→Blz. 206)
Controlelampje
cruise control
( →Blz. 278) Controlelampje
EV-modus (
→Blz. 78)
Controlelampje
cruise control SET
( →Blz. 278) Controlelampje
EV MODE (
→Blz. 203)
*1, 2Controlelampje Traction
Control (→Blz. 303)
(indien
aanwezig)
Controlelampje
Toyota Parking
Assist-sensor
( →Blz. 282)
*1Controlelampje
VSC OFF ( →Blz. 303)
(indien
aanwezig)
Controlelampje LDA
( →Blz. 256)
RAV4-HV_OM_OM42A57E_(EE).book Page 100 Friday, October 30, 2015 12:02 PM

1082. Instrumentenpaneel
RAV4-HV_OM_OM42A57E_(EE)■
Waarschuwing voor slingeren LD
A (Lane Departure Alert met
stuurregeling) (indien aanwezig)
→ Blz. 253
■Display uit
Er wordt een leeg scherm weergegeven
*: Deze functie kan worden gereset door de toets van de bedienings-
toetsen van het instrumentenpaneel ingedrukt te houden als het te reset-
ten item wordt weergegeven.
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 519.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iedere keer als
op wordt gedrukt, geschakeld tussen aan en uit.
● (Lane Departure Alert met stuurregeling)* (→ Blz. 253)
● (Pre-Crash Safety-systeem)
* (→ Blz. 238)
● (Blind Spot Monitor)
* (→ Blz. 290)
● (Toyota Parking Assist-sensor)
* (→ Blz. 282)
● (Road Sign Assist)
* (→ Blz. 261)
● Klok
Hiermee kunt u de uren en minu ten instellen en schakelen tus-
sen de 12-uurs- en 24-uursweergave van de klok.
● (Elektrisch bedienba re achterklep)
* (→ Blz. 126)
● Instellingen instrumentenpaneel
• Taal
Hiermee kan de taal op het display worden gewijzigd.
• Eenheden Hiermee kan de eenheid voor het brandstofverbruik worden gewijzigd.
• Controlelampje EV-modusHiermee kan het controlelampje van de EV-modus worden geacti-
veerd/gedeactiveerd.
• Pop-updisplay Hiermee kunnen de pop-updisplays worden in-/uitgeschakeld. Deze
displays kunnen in bepaalde situaties verschijnen.
Weergave instellingen
RAV4-HV_OM_OM42A57E_(EE).book Page 108 Friday, October 30, 2015 12:02 PM

119
3
3-2. Openen, sluiten en vergrendelen van de portieren
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)
Por tieren
◆Smart entry-systeem met startknop
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te
kunnen schakelen.Pak de portiergreep vast om
de portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan
de achterzijde van de portier-
greep aanraakt.
De portieren en de achterklep
kunnen gedurende 3 seconden
na het vergrendelen niet worden
ontgrendeld.
Raak de vergrendelsensor (de inkeping aan de bovenzijde van
de portiergreep) aan om alle portieren te vergrendelen.
Controleer of het portier goed vergrendeld is.
◆Afstandsbediening
Vergrendelen van alle portie-
ren
Controleer of het portier goed
vergrendeld is.
Ontgrendelen van alle portie-
ren
Van buitenaf ontgrendelen en vergrendelen van de portieren
1
2
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 119 Friday, October 30, 2015 12:02 PM

1203-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)
■Bedieningssignalen
De alarmknipperlichten knipperen om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweemaal)
■ Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
■ Wanneer het portier niet kan worden vergrendeld met de vergrendelsen-
sor aan de bovenzijde van de portiergreep
■ Zoemer centrale vergrendeling
Als geprobeerd wordt de portieren te vergrendelen wanneer een portier niet
geheel gesloten is, klinkt er gedurende 5 seconden een zoemer. Sluit het por-
tier volledig om de zoemer uit te schakelen en vergrendel de portieren
opnieuw.
■ Het alarm inschakelen (indien aanwezig)
Wanneer de portieren worden vergrendeld, wordt het alarmsysteem inge-
schakeld. ( →Blz. 90)
■ Wanneer het Smart entry-systeem met startknop of de afstandsbedie-
ning niet goed werkt
●Gebruik de mechanische sleutel om de portieren te vergrendelen en ont-
grendelen. ( →Blz. 490)
● Vervang de sleutelbatterij door een nieuw exemplaar als deze ontladen
raakt. ( →Blz. 407)
Als het portier niet kan worden vergren-
deld, zelfs wanneer het sensorgebied
bovenaan wordt aangeraakt, probeer dan
de sensorgebieden bovenaan en onder-
aan tegelijkertijd aan te raken.
RAV4-HV_OM_OM42A57E_(EE).book Page 120
Friday, October 30, 2015 12:02 PM

1343-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)
OPMERKING
■Achterklepspindels (auto's met elektrisch bedienbare achterklep)
De achterklep is voorzien van pennen die de achterklep op zijn plaats hou-
den.
Neem de volgende voorzorgsmaatregelen in acht.
Anders kunnen de achterklepspindels beschadigd raken, waardoor deze
niet meer werken.
● Plaats uw handen nooit op de spindel en oefen er nooit zijdelingse krach-
ten op uit.
■ Voorkomen van storingen in het slui tsysteem van de achterklep (auto's
met elektrisch bedienbare achterklep)
Oefen geen grote kracht uit op de achterklep terwijl het sluitsysteem in wer-
king is.
■ Voorkomen van beschadiging van de elektrisch bedienbare achterklep
(indien aanwezig)
● Controleer of er geen ijs zit tussen de achterklep en de sponning, waar-
door de achterklep niet bediend kan worden. Wanneer er zich te veel
gewicht op de achterklep bevindt, kunnen bij het bedienen van de elek-
trisch bedienbare achterklep storingen optreden.
● Oefen geen grote kracht uit op de achterklep terwijl de elektrisch bedien-
bare achterklep in werking is.
● Voorkom dat de sensoren (aan de rechter- en linkerzijde van de elektrisch
bedienbare achterklep) beschadigd raken door scherpe voorwerpen. Wan-
neer de sensor is losgenomen, kan de elektrisch bedienbare achterklep
niet automatisch worden gesloten.
●Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
astap.
● Raak de pen nooit aan met handschoe-
nen of andere stoffen voorwerpen.
● Bevestig geen zware accessoires aan
de achterklep. Neem voor meer infor-
matie contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige alvo-
rens accessoires te bevestigen.
Pennen
RAV4-HV_OM_OM42A57E_(EE).book Page 134 Friday, October 30, 2015 12:02 PM

1383-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)●
Als een metalen coating of metalen voorwerpen aan de achterruit zijn
bevestigd
● Wanneer de elektronische sleutel in de buurt van een batterijlader of elek-
tronische apparaten wordt gehouden
■ Aanwijzing voor de instapfunctie
●Zelfs als de elektronische sleutel zich binnen het detectiegebied bevindt,
werkt het systeem in de volgende gevallen mogelijk niet juist:
• De elektronische sleutel bevindt zich te dicht bij de ruit of buitenportier-
greep, te dicht bij de grond of te hoog als de portieren worden vergren-
deld of ontgrendeld.
• De elektronische sleutel bevindt zich te dicht bij de grond of op een hoge
plaats, of te dicht bij het midden van de achterbumper, als de achterklep
wordt geopend.
• De elektronische sleutel ligt op het dashboard, op de bagageafdekking,
op de vloer of in een portiervak of het dashboardkastje wanneer het
hybridesysteem wordt gestart of de stand van het contact wordt gewij-
zigd.
● Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waargenomen
dat de sleutel zich buiten de auto bevindt en kunnen de portieren worden
vergrendeld vanaf de buitenzijde, w aardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
● Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden vergrendeld en ont-
grendeld. De auto kan echter alleen worden ontgrendeld via de portieren die
de elektronische sleutel signaleren.
● Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan het hybri-
desysteem mogelijk worden gestart als de elektronische sleutel zich in de
buurt van de ruit bevindt.
● Als de sleutel zich binnen het ontvangstgebied bevindt en er een grote hoe-
veelheid water op de portiergreep terechtkomt (bijvoorbeeld tijdens een
zware regenbui of het wassen van de auto), kunnen de portieren worden
ontgrendeld of vergrendeld. (Als de portieren niet worden geopend en
gesloten, worden deze na ongeveer 30 seconden automatisch weer ver-
grendeld.)
● Als de afstandsbediening wordt gebruikt om de portieren te vergrendelen
terwijl de elektronische sleutel zich in de nabijheid van de auto bevindt,
bestaat de mogelijkheid dat de portieren niet ontgrendeld worden door de
instapfunctie. (Gebruik de afstandsbediening om de portieren te ontgrende-
len.)
● Wanneer u de vergrendelsensor aanraakt terwijl u handschoenen draagt,
kan de reactie van het systeem trager zijn of worden de portieren mogelijk
niet ontgrendeld.
RAV4-HV_OM_OM42A57E_(EE).book Page 138 Friday, October 30, 2015 12:02 PM

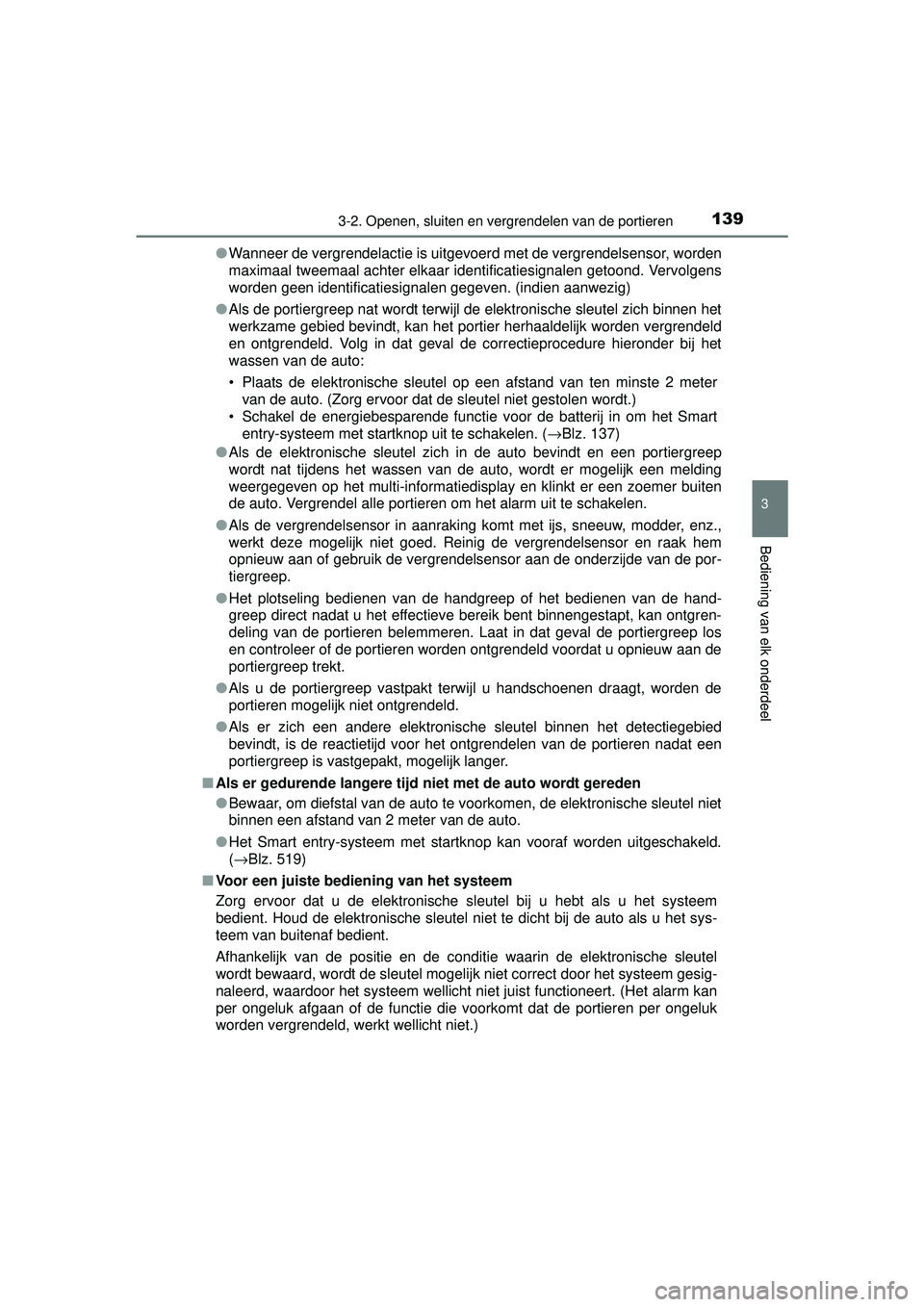

1393-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)●
Wanneer de vergrendelactie is uitgevoerd met de vergrendelsensor, worden
maximaal tweemaal achter elkaar identificatiesignalen getoond. Vervolgens
worden geen identificatiesignalen gegeven. (indien aanwezig)
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden vergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hieronder bij het
wassen van de auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebesparende functie voor de batterij in om het Smart entry-systeem met startknop uit te schakelen. ( →Blz. 137)
● Als de elektronische sleutel zich in de auto bevindt en een portiergreep
wordt nat tijdens het wassen van de auto, wordt er mogelijk een melding
weergegeven op het multi-informatiedisp lay en klinkt er een zoemer buiten
de auto. Vergrendel alle portieren om het alarm uit te schakelen.
● Als de vergrendelsensor in aanraking komt met ijs, sneeuw, modder, enz.,
werkt deze mogelijk niet goed. Reinig de vergrendelsensor en raak hem
opnieuw aan of gebruik de vergrendelsensor aan de onderzijde van de por-
tiergreep.
● Het plotseling bedienen van de handgreep of het bedienen van de hand-
greep direct nadat u het effectieve bereik bent binnengestapt, kan ontgren-
deling van de portieren belemmeren. Laat in dat geval de portiergreep los
en controleer of de portieren worden ontgrendeld voordat u opnieuw aan de
portiergreep trekt.
● Als u de portiergreep vastpakt terwijl u handschoenen draagt, worden de
portieren mogelijk niet ontgrendeld.
● Als er zich een andere elektronische sleutel binnen het detectiegebied
bevindt, is de reactietijd voor het ontgrendelen van de portieren nadat een
portiergreep is vastgepakt, mogelijk langer.
■ Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
● Het Smart entry-systeem met startknop kan vooraf worden uitgeschakeld.
(→Blz. 519)
■ Voor een juiste bediening van het systeem
Zorg ervoor dat u de elektronische sleutel bij u hebt als u het systeem
bedient. Houd de elektronische sleutel niet te dicht bij de auto als u het sys-
teem van buitenaf bedient.
Afhankelijk van de positie en de conditie waarin de elektronische sleutel
wordt bewaard, wordt de sleutel mogelijk niet correct door het systeem gesig-
naleerd, waardoor het systeem wellicht ni et juist functioneert. (Het alarm kan
per ongeluk afgaan of de functie die voorkomt dat de portieren per ongeluk
worden vergrendeld, werkt wellicht niet.)
RAV4-HV_OM_OM42A57E_(EE).book Page 139 Friday, October 30, 2015 12:02 PM
