2016 TOYOTA RAV4 HYBRID ESP

OM42A57SE
BildregisterSökning med hjälp av illustrationer
1Trygghet
och säkerhetLäs dessa anvisningar noggrant
2InstrumentgruppHur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
3
Funktionen hos
respektive
komponentÖppna och stänga dörrar och fönster, inställningar
innan du börjar köra, etc.
4KörningAnvisningar och råd som är nödvändiga för körning
5Invändiga
funktionerAnvändning av invändiga funktioner, etc.
6Underhåll och
skötselSkötsel av din bil samt underhållsrutiner
7Om problem
uppstårAtt göra vid funktionsstörningar eller i en nödsituation
8Bilens
specifikationerSpecifikationer, fordonsanpassning, etc.
SakregisterSökning enligt symptom
Alfabetisk sökning
OM42A57SE
OM42A57SE-FI
OM42A57SE.book Page 1 Thursday, December 17, 2015 9:08 PM

INNEHÅLLSFÖRTECKNING2
OM42A57SEFör din information .........................6
Så här läser du den
här instruktionsboken .................10
Söka information ..........................11
Bildregister ...................................12
1-1. För säkert bruk
Innan du börjar köra.............22
För säkert körning ................24
Säkerhetsbälten ...................26
Krockkuddar.........................33
Manuellt i- och
urkopplingssystem till
framsätespassagerarens
krockkudde ........................43
Säkerhetsinformation
för barn ..............................45
Bilbarnstolar .........................46
Säkerhetsåtgärder
beträffande avgaser...........60
1-2. Hybridsystem
Hybridsystem, funktioner .....61
Hybridsystem,
säkerhetsanvisningar.........65
1-3. Stöldskydd
Startspärrsystem..................70
Dubbelsidigt låssystem ........71
Larm.....................................722. Instrumentgrupp
Varnings- och
indikeringslampor .............. 80
Instrument och mätare ........ 84
Informationsdisplay ............. 88
Energimonitor/
förbrukningsskärm ............ 92
3-1. Information om nycklar
Nycklar ................................ 98
3-2. Öppna, stänga
och låsa dörrarna
Sidodörrar ......................... 101
Baklucka............................ 106
Elektroniskt lås- och
startsystem...................... 117
3-3. Inställning av sätena
Framsäten ......................... 124
Baksäte ............................. 126
Nackskydd......................... 129
3-4. Justera ratten och
speglarna
Ratt.................................... 132
Invändig backspegel ......... 134
Ytterbackspeglar .............. 136
3-5. Öppna, stänga
fönster och taklucka
Elfönsterhissar .................. 139
Taklucka ............................ 142
1Trygghet och säkerhet
2Instrumentgrupp
3Funktionen hos
respektive komponent
OM42A57SE.book Page 2 Thursday, December 17, 2015 9:08 PM

21
1Trygghet och säkerhet
OM42A57SE1-1. För säkert bruk
Innan du börjar köra............. 22
För säkert körning ................ 24
Säkerhetsbälten ................... 26
Krockkuddar......................... 33
Manuellt i- och
urkopplingssystem till
framsätespassagerarens
krockkudde ........................ 43
Säkerhetsinformation
för barn .............................. 45
Bilbarnstolar ......................... 46
Säkerhetsåtgärder
beträffande avgaser........... 60
1-2. Hybridsystem
Hybridsystem, funktioner ..... 61
Hybridsystem,
säkerhetsanvisningar......... 65
1-3. Stöldskydd
Startspärrsystem.................. 70
Dubbelsidigt låssystem ........ 71
Larm..................................... 72
OM42A57SE.book Page 21 Thursday, December 17, 2015 9:08 PM

331-1. För säkert bruk
1
Trygghet och säkerhet
OM42A57SE

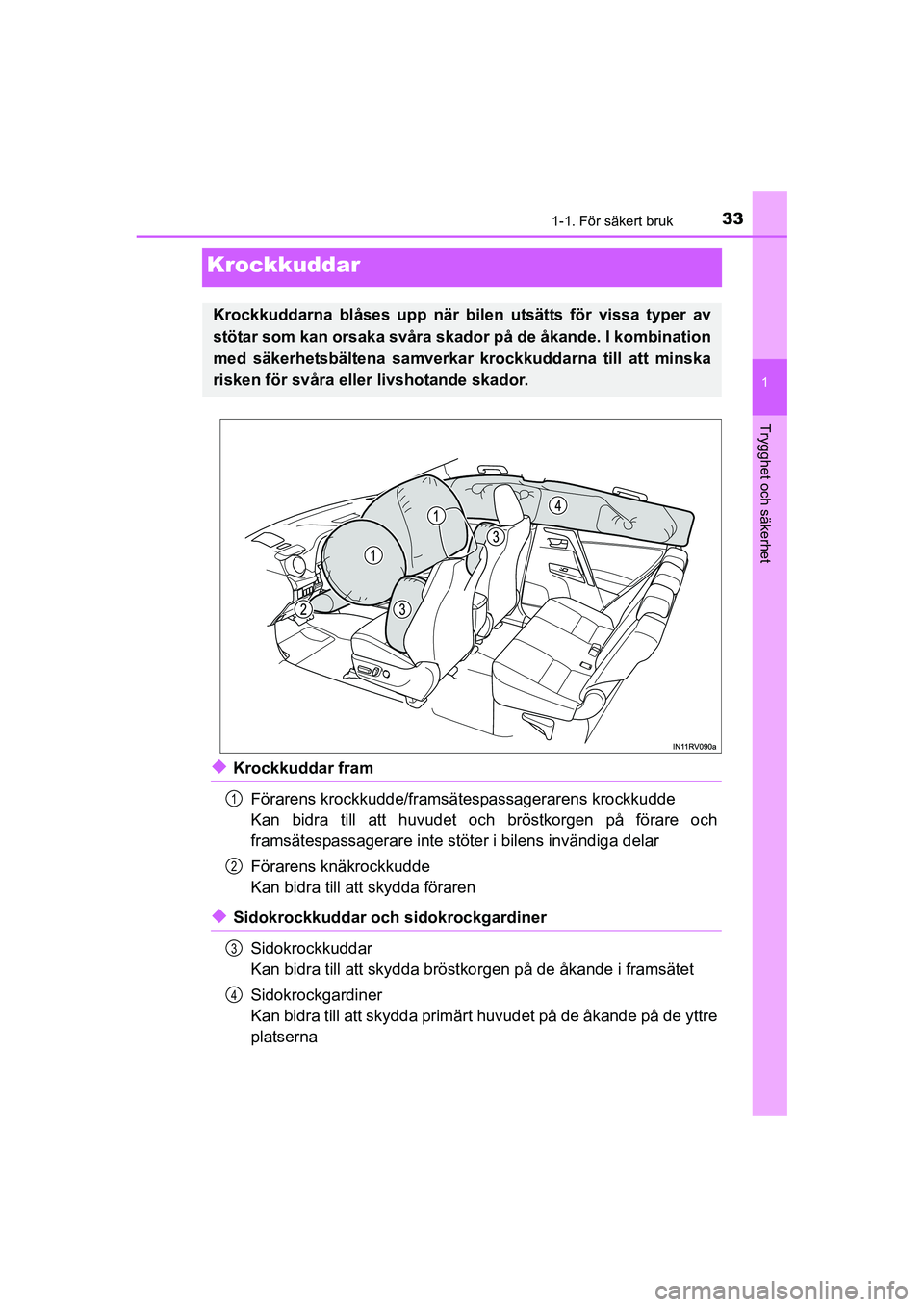

Krockkuddar
◆Krockkuddar fram
Förarens krockkudde/framsätespassagerarens krockkudde
Kan bidra till att huvudet och bröstkorgen på förare och
framsätespassagerare inte stöter i bilens invändiga delar
Förarens knäkrockkudde
Kan bidra till att skydda föraren
◆Sidokrockkuddar och sidokrockgardiner
Sidokrockkuddar
Kan bidra till att skydda bröstkorgen på de åkande i framsätet
Sidokrockgardiner
Kan bidra till att skydda primärt huvudet på de åkande på de yttre
platserna
Krockkuddarna blåses upp när bilen utsätts för vissa typer av
stötar som kan orsaka svåra skador på de åkande. I kombination
med säkerhetsbältena samverkar krockkuddarna till att minska
risken för svåra eller livshotande skador.
1
2
3
4
OM42A57SE.book Page 33 Thursday, December 17, 2015 9:08 PM

341-1. För säkert bruk
OM42A57SE
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp de åkandes rörelse framåt.
Krockkuddarnas komponenter
Sidokrocksensorer
(framdörrar)
Framsätespassagerarens
krockkudde
Sidokrockgardin
Sidokrockkuddar
”PASSENGER AIR BAG”,
indikeringslampa
Krockkuddesystem,
varningslampaFörarens krockkudde
Sidokrocksensorer (bak)
Bältessträckare och
kraftbegränsare
Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensor
Manuell i-/urkopplingskontakt till
framsätespassagerarens
krockkudde1
2
3
4
5
6
7
8
9
10
11
12
13
OM42A57SE.book Page 34 Thursday, December 17, 2015 9:08 PM

361-1. För säkert bruk
OM42A57SE
VA R N I N G
■Säkerhetsåtgärder gällande krockkuddar
●Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft
och kan orsaka svåra eller livshotande skador, särskilt om passageraren i
framsätet sitter mycket nära krockkudden. Framsätespassagerarens säte
bör vara så långt från krockkudden som möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
●Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan
dödas eller skadas svårt när krockkuddarna blåses upp. Barn som är för
små för att använda säkerhetsbälte ska sitta rätt fastspända i bilbarnstol.
Toyota rekommenderar starkt att spädbarn och småbarn alltid placeras i
baksätet och spänns fast på rätt sätt. Baksätet är säkrare för spädbarn
och småbarn än passagerarsätet fram. (→Sid. 46)
●Sitt inte på kanten av sätet och luta dig
inte mot instrumentpanelen.
●Låt inte ett barn stå framför krockkudde-
enheten vid passagerarplatsen fram
eller sitta i knä på framsätespassagera-
ren.
●Låt inte framsätespassageraren ha
föremål i knäet.
●Ingen bör luta sig mot dörren, sidobal-
ken i taket eller mot stolparna fram, på
sidan eller bak.
OM42A57SE.book Page 36 Thursday, December 17, 2015 9:08 PM

371-1. För säkert bruk
1
OM42A57SE
Trygghet och säkerhet
VA R N I N G
■Säkerhetsåtgärder gällande krockkuddar
●Häng inte galgar eller andra hårda föremål på rockhängarna. Alla sådana
föremål kan bli som projektiler och orsaka svåra eller livshotande skador
om sidokrockgardinen skulle lösas ut.
●Om ett vinyllock har placerats i området där knäkrockkudden utlöses ska
det avlägsnas.
●Använd inga tillbehör på sätena som täcker delarna där sidokrockkuddarna
blåses upp eftersom det kan hindra uppblåsningen av krockkuddarna.
Sådana tillbehör kan medföra att sidokrockkuddarna inte aktiveras korrekt,
att systemet sätts ur funktion eller att sidokrockkuddarna blåses upp oväntat
vilket kan leda till svåra eller livshotande skador.
●Se till att ingen står på knä mot dörren
på framsätespassagerarens plats, eller
sticker ut huvud eller händer utanför
bilen.
●Fäst inga föremål på instrumentbrädan,
rattnavet och instrumentpanelens nedre
del, ingen bör heller luta sig mot dessa
delar.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren samt knäkrock-
kuddarna löses ut.
●Fäst inga föremål på ytor såsom dörrar,
vindrutans glas, sidodörrarnas rutor,
stolparna fram eller bak, taklister eller
handtag. (Gäller inte dekalen för
hastighetsbegränsning →Sid. 438)
OM42A57SE.book Page 37 Thursday, December 17, 2015 9:08 PM

411-1. För säkert bruk
1
OM42A57SE
Trygghet och säkerhet
Sidokrockkuddarna och sidokrockgardinerna utlöses oftast inte om bilen
utsätts för påkörning bakifrån, om bilen välter eller om den blir påkörd i låg
hastighet från sidan eller framifrån.
■Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning vid
följande tillfällen
I följande fall krävs att bilen undersöks och/eller repareras. Kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning.
●Någon av krockkuddarna har blåsts upp. ●Påkörning bakifrån
●Bilen välter
●Om bilens front har blivit skadad eller
deformerad eller varit utsatt för en
olycka som inte var så kraftig att de
främre krockkuddarna har löst ut.
●Om ett dörrparti eller dess omgivande ytor
blivit skadade eller deformerade, eller om
bilen varit utsatt för en olycka som inte var
så kraftig att sidokrockkuddarna och sido-
krockgardinerna har löst ut.
●Rattdynan, instrumentbrädan nära fram-
sätespassagerarens krockkudde eller
instrumentpanelens nedre del har blivit
repad, sprucken eller på annat sätt
skadad.
