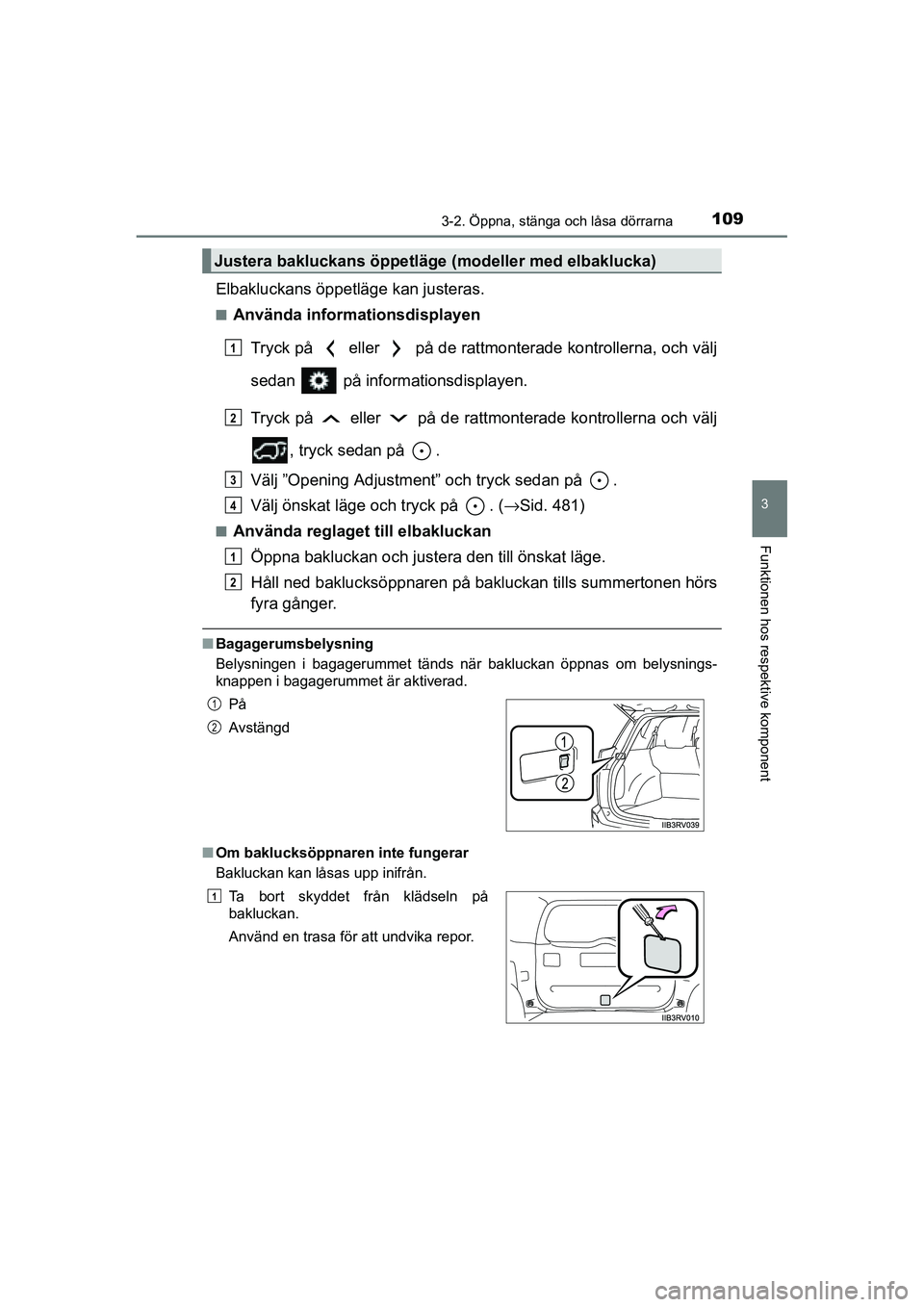

2016 TOYOTA RAV4 HYBRID ESP

1093-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42A57SE
Elbakluckans öppetläge kan justeras.
■Använda informationsdisplayen
Tryck på eller på de rattmonterade kontrollerna, och välj
sedan på informationsdisplayen.
Tryck på eller på de rattmonterade kontrollerna och välj
, tryck sedan på .
Välj ”Opening Adjustment” och tryck sedan på .
Välj önskat läge och tryck på . (→Sid. 481)
■Använda reglaget till elbakluckan
Öppna bakluckan och justera den till önskat läge.
Håll ned baklucksöppnaren på bakluckan tills summertonen hörs
fyra gånger.
■Bagagerumsbelysning
Belysningen i bagagerummet tänds när bakluckan öppnas om belysnings-
knappen i bagagerummet är aktiverad.
■Om baklucksöppnaren inte fungerar
Bakluckan kan låsas upp inifrån.
Justera bakluckans öppetläge (modeller med elbaklucka)
På
Avstängd
Ta bort skyddet från klädseln på
bakluckan.
Använd en trasa för att undvika repor.
1
2
3
4
1
2
1
2
1
OM42A57SE.book Page 109 Thursday, December 17, 2015 9:08 PM

1113-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42A57SE■Manövrera bakluckan
●Varningsblinkers blinkar för att visa att dörrarna har låsts/låsts upp. (Låsta:
en gång; Upplåsta: två gånger)
●Endast elbaklucka (i förekommande fall): En summerton hörs och varnings-
blinkers blinkar två gånger för att indikera att bakluckan öppnas/stängs.
●Endast elbaklucka (i förekommande fall): Bakluckan kan öppnas även om
bilen är låst. Bakluckan och sidodörrarna låses upp när elbakluckan öpp-
nas. Lås dörrarna igen när du lämnar bilen. Alla dörrarna låses inte automa-
tiskt när bakluckan har öppnats och sedan stängts.
■Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.
■Klämskydd (modeller med elbaklucka)
Om något blockerar elbakluckan medan den stängs/öppnas manövreras den
automatiskt i motsatt riktning, eller stannar.
■Vid återanslutning av 12-voltsbatteriet (modeller med elbaklucka)
Stäng bakluckan manuellt så att den ska kunna manövreras korrekt.
■Bakluckans stängningsfunktion (modeller med elbaklucka)
Om bakluckan har lämnats på glänt kommer stängningsfunktionen automa-
tiskt att stänga den helt och hållet.
■Nedfällningsskydd (modeller med elbaklucka)
Om alltför mycket kraft appliceras på bakluckan medan den öppnas automa-
tiskt stoppas öppningsprocessen för att undvika att den faller ned för snabbt.
■Bakluckans stängningsassistans (modeller med elbaklucka)
Om bakluckan sänks manuellt när den har stannat i öppet läge kommer bak-
luckan att stängas automatiskt.
■Avbryta bakluckans justerade öppetläge (modeller med elbaklucka)
Håll ned baklucksöppnaren på bakluckan tills summertonen hörs fyra gånger,
gör ett kort uppehåll och hörs igen två gånger. Öppetläget nollställs till det helt
öppna läget.
■Specialinställning (modeller med elbaklucka)
Inställningar (t.ex.dörrlåsning länkad till elbakluckans öppningsvinkel) kan
ändras.
(Funktioner som kan specialinställas: →Sid. 481)
OM42A57SE.book Page 111 Thursday, December 17, 2015 9:08 PM

1133-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42A57SE
VA R N I N G
●Dra inte i bakluckans dämpare (modeller utan elbaklucka) eller manöver-
axel (modeller med elbaklucka) för att stänga bakluckan och häng inte
i bakluckans dämpare (modeller utan elbaklucka) eller manöveraxel
(modeller med elbaklucka).
Händerna han fastna i dämparna (modeller utan elbaklucka) eller göra så
att manöveraxeln (modeller med elbaklucka) går sönder, vilket kan orsaka
en olycka.
●Modeller utan elbaklucka: Om en cykelhållare eller liknande tungt föremål
är monterat på en baklucka kan den plötsligt stängas efter att den
öppnats, vilket kan få någons händer, huvud eller hals att komma i kläm
och skadas. Vid montering av tillbehör på bakluckan rekommenderas
originaltillbehör från Toyota.
●Modeller utan elbaklucka: Bakluckan
kan plötsligt falla igen om den inte
öppnas helt och hållet. Det är svårare
att öppna eller stänga bakluckan om
bilen står i en sluttning än på plan mark,
så var därför uppmärksam på att den
kan öppnas eller stängas av sig själv.
Se till att bakluckan är helt och hållet
öppen och spärrad innan du använder
bagagerummet.
●När du stänger bakluckan var då extra
noggrann med att fingrar och andra
kroppsdelar inte kommer i kläm.
●Modeller utan elbaklucka: När du
stänger bakluckan trycker du till den lite
lätt längst ut på kanten. Om bakluckan
handtag används för att stänga den helt
och hållet kan händer eller armar
komma i kläm.
OM42A57SE.book Page 113 Thursday, December 17, 2015 9:08 PM

1153-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42A57SE
VA R N I N G
●Om en cykelhållare eller liknande tyngre föremål monteras på bakluckan
kommer elmanövreringen av bakluckan eventuellt inte att fungera.
Bakluckan kan röra sig något mot stängningsläget efter att den öppnats så
att någon kan fastna med händer, huvud eller hals och skada sig. Om ett
tillbehör ska monteras på bakluckan bör du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning för information.
■Klämskydd (modeller med elbaklucka)
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
●Försök aldrig avsiktligt aktivera klämskyddet med någon del av kroppen.
●Klämskyddet kan sättas ur funktion om något fastnar i bakluckan strax
innan den stängs helt. Var försiktig så att du inte fastnar med fingrar eller
något annat.
●Klämskyddet fungerar eventuellt inte beroende på formen på föremålet som
fastnar. Var försiktig så att du inte fastnar med fingrar eller något annat.
OBSERVERA
■Dämpare till baklucka (modeller utan elbaklucka)
Bakluckan är utrustad med dämparstag som håller den på plats.
Observera följande säkerhetsanvisningar.
I annat fall kan dämparstagen skadas och orsaka fel.
●Placera inte händerna på dämparstagen och tryck dem inte åt sidan.
●Fäst inga främmande föremål, till exem-
pel dekaler, plastfilm eller tejp på däm-
parstagen.
●Rör inte vid dämparstagen med
handskar eller andra tygföremål.
●Fäst inga andra tillbehör än Toyota
originaltillbehör på bakluckan.
Dämparstag
OM42A57SE.book Page 115 Thursday, December 17, 2015 9:08 PM

117
3
3-2. Öppna, stänga och låsa dörrarna
Funktionen hos respektive komponent
OM42A57SE
Elektroniskt lås- och startsystem
●Låsa och låsa upp sidodörrarna (→Sid. 101)
●Låsa och låsa upp bakluckan (→Sid. 101)
●Starta hybridsystemet (→Sid. 168)
■Antennplacering
■Driftsområde (områden inom vilka den elektroniska nyckeln känns av)
Vid start av hybridsystemet eller vid ändring av lägen på startknappen
Systemet kan användas när den elektroniska nyckeln är inuti bilen.
Följande funktioner kan utföras genom att den elektroniska
nyckeln förvaras på dig, t.ex. i fickan. Föraren bör alltid ha med
sig den elektroniska nyckeln.
Antenner utanför kupén
Antenner i kupén
Antenn utanför bagagerummet
Vid låsning eller upplåsning av
dörrarna
Systemet kan användas när den
elektroniska nyckeln befinner sig
cirka 0,7 m från något av de utvändi-
ga dörrhandtagen och öppnings-
knappen till bakluckan. (Endast
dörrar som känner av nyckeln kan
låsas/låsas upp.)1
2
3
OM42A57SE.book Page 117 Thursday, December 17, 2015 9:08 PM

1183-2. Öppna, stänga och låsa dörrarna
OM42A57SE■Larm och varningslampor
En kombination av utvändiga och invändiga larm och varningar, som visas på
informationsdisplayen, används för att förhindra stöld av bilen och olyckor på
grund av felaktig hantering. Vidta lämpliga åtgärder beroende på vilka var-
ningsmeddelanden som visas på informationsdisplayen. (→Sid. 401)
Följande tabell beskriver situationer och åtgärder när endast larmen ljuder.
■Batteribesparande funktion
Den batteribesparande funktionen aktiveras för att förhindra att batteriet i den
elektroniska nyckeln samt 12-voltsbatteriet laddas ur om bilen inte är i gång
under en längre tid.
●Under följande omständigheter kan det ta längre tid för det elektroniska lås-
och startsystemet att låsa upp dörrarna.
• Den elektroniska nyckeln har förvarats cirka 2 m från bilens utsida i minst
10 minuter.
• Det elektroniska lås- och startsystemet har inte använts på minst 5 dagar.
●Om det elektroniska lås- och startsystemet inte har använts på minst
14 dagar kan inga dörrar, förutom förardörren, låsas upp. Skulle detta hända
ska du fatta tag i handtaget på förardörren, eller använda den trådlösa fjärr-
kontrollen eller den mekaniska nyckeln, för att låsa upp dörrarna.
LarmSituationÅtgärd
Utvändigt larm ljuder
en gång i 5 sekunderEtt försök gjordes att låsa
bilen medan en dörr var
öppen.Stäng alla dörrarna och
lås dem igen.
Invändigt larm ljuder
oavbrutet
Startknappen trycktes till
radioläge medan förardör-
ren var öppen (eller förar-
dörren öppnades medan
startknappen var i radiolä-
ge).
Tryck startknappen till
avstängt läge och
stäng förardörren.
OM42A57SE.book Page 118 Thursday, December 17, 2015 9:08 PM

1193-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42A57SE■Elektronisk nyckel, batteribesparande funktion
Om den batteribesparande funktionen har ställts in minimeras urladdning av
batteriet genom att den elektroniska nyckeln inte kan ta emot radiovågor.
■Omständigheter som påverkar funktionen
Det elektroniska lås- och startsystemet använder svaga radiovågor. I följande
situationer kan kommunikationen mellan den elektroniska nyckeln och bilen
påverkas, vilket hindrar det elektroniska lås- och startsystemet, fjärrkontrollen
och startspärren från att fungera ordentligt.
(Felsökning: →Sid. 449)
●Om batteriet till den elektroniska nyckeln laddas ur
●Nära en TV-mast, kraftstation, bensinstation, radiostation, stor reklamskylt,
flygplats eller annan anläggning som genererar starka radiovågor eller elek-
triskt brus
●Om du bär på en bärbar radio, mobiltelefon, sladdlös telefon eller annan
trådlös kommunikationsapparat
●Om en elektronisk nyckel kommer i kontakt med eller täcks av följande
metallföremål
• Kort med aluminiumbeläggning
• Cigarettaskar med invändig aluminiumfolie
• Plånböcker eller väskor av metall
•Mynt
• Handvärmare av metall
• Medier som CD- och DVD-skivor
●Om andra trådlösa nycklar (som avger radiovågor) används i närheten
●När du har med dig den elektroniska nyckeln tillsammans med följande före-
mål som avger radiovågor
• En annan bils elektroniska nyckel eller fjärrkontroll som avger radiovågor
• Persondatorer eller handdatorer
• Digitala ljudanläggningar
• Bärbara spelenheter
●Om en färgad film med metalliskt innehåll eller metallföremål fästs på bakrutan
●Om en elektronisk nyckel placeras nära en batteriladdare eller elektroniska
apparater Tryck två gånger på medan du
håller intryckt. Bekräfta att
indikatorn till den elektroniska nyckeln
blinkar fyra gånger.
Om det batteribesparande läget är inställt
kan det elektroniska lås- och
startsystemet inte användas. Tryck på
någon av knapparna på den elektroniska
nyckeln för att stänga av funktionen.
OM42A57SE.book Page 119 Thursday, December 17, 2015 9:08 PM

1203-2. Öppna, stänga och låsa dörrarna
OM42A57SE■Att observera beträffande låsfunktionen
●Även om den elektroniska nyckeln befinner sig innanför det aktiva området
(avkänningsområdet) fungerar systemet eventuellt inte på rätt sätt i följande
fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när dörrarna låses eller låses upp.
• Den elektroniska nyckeln är nära marken, eller för högt upp, eller för nära
den bakre stötfångarens mitt när bakluckan öppnas.
• Den elektroniska nyckeln är på instrumentpanelen, på insynsskyddet,
eller på golvet eller i dörrfickorna eller handskfacket när hybridsystemet
startas eller när lägena ändras på startknappen.
●Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottag-
ning av radiovågor kan antennen utanför kupén känna av nyckeln så att dör-
ren blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli
inlåst i bilen.
●Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas eller låsas upp av vem som helst. Endast de dörrar som
känner av den elektroniska nyckeln kan dock användas för att låsa upp bilen.
●Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
hybridsystemet om den elektroniska nyckeln befinner sig nära fönstret.
●Dörrarna kan låsas upp eller låsas om mycket vatten stänks på dörrhandta-
get, t.ex. i regn eller en biltvätt medan den elektroniska nyckeln befinner sig
inom avkänningsområdet. (Om du inte öppnar dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt igen.)
●Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen finns en möjlighet att dörren inte låses upp
med låsfunktionen. (Lås i så fall upp dörrarna med fjärrkontrollfunktionen.)
●Om du har handskar på dig när du vidrör låssensorn kan det fördröja eller
förhindra funktionen.
●Om låsningen utförs med låssensorn visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkänningssignaler. (I förekommande fall)
●Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti-
vera det elektroniska lås- och startsystemet. (→Sid. 119)
OM42A57SE.book Page 120 Thursday, December 17, 2015 9:08 PM
