2016 TOYOTA PROACE ESP

266
Praktische Tipps
Jumpy _de_Chap07_info-pratiques_ed01-2016

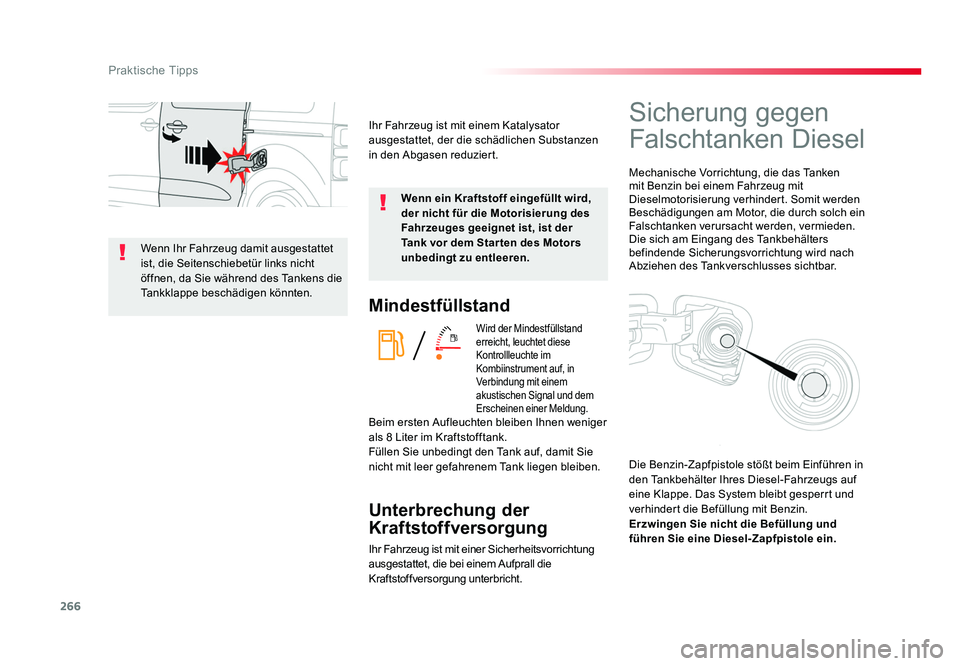

Mindestfüllstand
Wird der Mindestfüllstand
erreicht, leuchtet diese
Kontrollleuchte im
Kombiinstrument auf, in
Verbindung mit einem
akustischen Signal und dem
Erscheinen einer Meldung.
Unterbrechung der
Kraftstoffversorgung
Ihr Fahrzeug ist mit einer Sicherheitsvorrichtung
ausgestattet, die bei einem Aufprall die
Kraftstoffversorgung unterbricht. Beim ersten Aufleuchten bleiben Ihnen weniger
als 8 Liter im Kraftstofftank.
Füllen Sie unbedingt den Tank auf, damit Sie
nicht mit leer gefahrenem Tank liegen bleiben.Wenn ein Kraftstoff eingefüllt wird,
der nicht für die Motorisierung des
Fahrzeuges geeignet ist, ist der
Tank vor dem Star ten des Motors
unbedingt zu entleeren.
Ihr Fahrzeug ist mit einem Katalysator
ausgestattet, der die schädlichen Substanzen
in den Abgasen reduziert.
Sicherung gegen
Falschtanken Diesel
Mechanische Vorrichtung, die das Tanken
mit Benzin bei einem Fahrzeug mit
Dieselmotorisierung verhindert. Somit werden
Beschädigungen am Motor, die durch solch ein
Falschtanken verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters
befindende Sicherungsvorrichtung wird nach
Abziehen des Tankverschlusses sichtbar.
Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Diesel-Fahrzeugs auf
eine Klappe. Das System bleibt gesperrt und
verhindert die Befüllung mit Benzin.
Erzwingen Sie nicht die Befüllung
und
führen Sie eine Diesel-Zapfpistole ein.
Wenn Ihr Fahrzeug damit ausgestattet
ist, die Seitenschiebetür links nicht
öffnen, da Sie während des Tankens die
Tankklappe beschädigen könnten.
Proace_de.indb 26622/07/2016 14:44

268
Praktische Tipps
Jumpy _de_Chap07_info-pratiques_ed01-2016

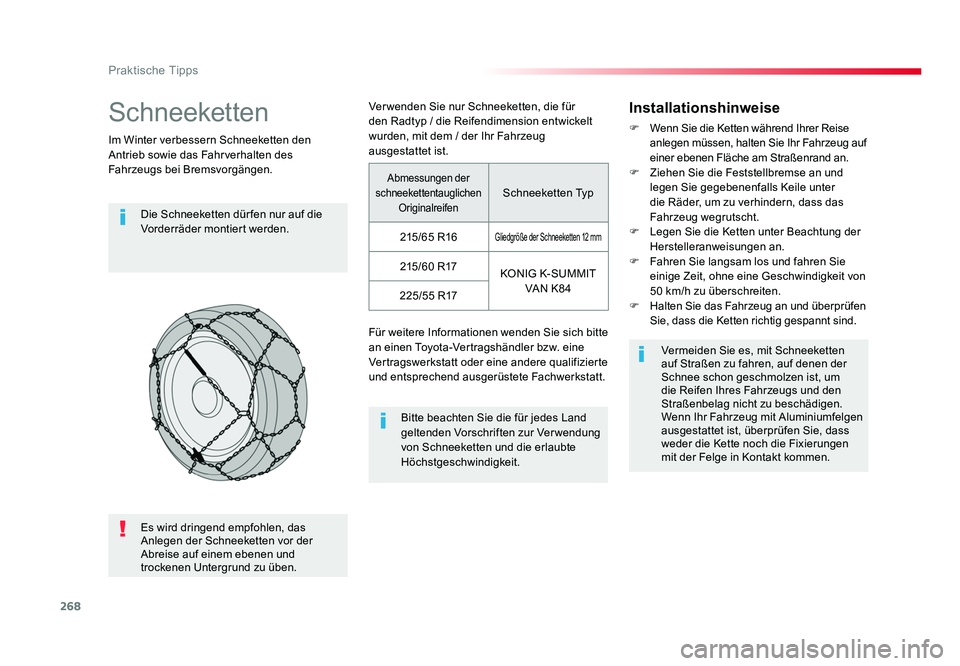

Schneeketten
Im Winter verbessern Schneeketten den
Antrieb sowie das Fahrverhalten des
Fahrzeugs bei Bremsvorgängen.Die Schneeketten dür fen nur auf die
Vorderräder montiert werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.Vermeiden Sie es, mit Schneeketten
auf Straßen zu fahren, auf denen der
Schnee schon geschmolzen ist, um
die Reifen Ihres Fahrzeugs und den
Straßenbelag nicht zu beschädigen.
Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgestattet ist, überprüfen Sie, dass
weder die Kette noch die Fixierungen
mit der Felge in Kontakt kommen.
Ver wenden Sie nur Schneeketten, die für
den Radtyp / die Reifendimension entwickelt
wurden, mit dem / der Ihr Fahrzeug
ausgestattet ist.
Für weitere Informationen wenden Sie sich bitte
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
Installationshinweise
F
Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F Ziehen Sie die Feststellbremse an und legen Sie gegebenenfalls Keile unter
die Räder, um zu verhindern, dass das
Fahrzeug wegrutscht.
F Legen Sie die Ketten unter Beachtung der Herstelleranweisungen an.
F Fahren Sie langsam los und fahren Sie einige Zeit, ohne eine Geschwindigkeit von
50 km/h zu überschreiten.
F Halten Sie das Fahrzeug an und überprüfen
Sie, dass die Ketten richtig gespannt sind.
Abmessungen der
schneekettentauglichen OriginalreifenSchneeketten Typ
215/65 R16
Gliedgröße der Schneeketten 12 mm
215/60 R17 KONIG K-SUMMIT
VAN K84
225/55 R17
Es wird dringend empfohlen, das
Anlegen der Schneeketten vor der
Abreise auf einem ebenen und
trockenen Untergrund zu üben.
Proace_de.indb 26822/07/2016 14:44

270
Praktische Tipps
Jumpy _de_Chap07_info-pratiques_ed01-2016

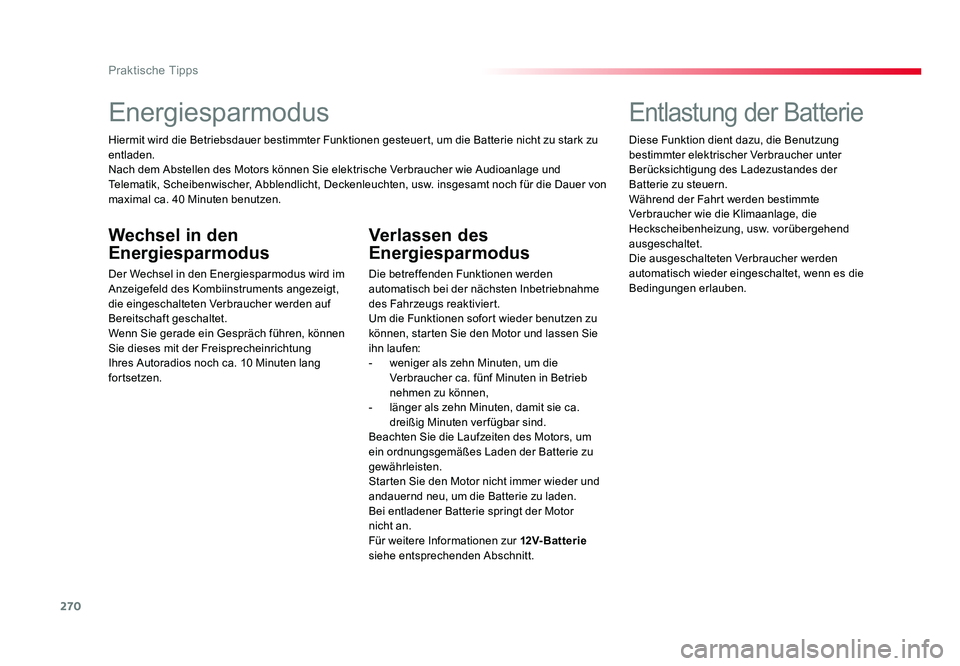

Energiesparmodus
Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuert, um die Batterie nicht zu stark zu
entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und
Telematik, Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von
maximal ca. 40 Minuten benutzen.
Wechsel in den
Energiesparmodus
Der Wechsel in den Energiesparmodus wird im
Anzeigefeld des Kombiinstruments angezeigt,
die eingeschalteten Verbraucher werden auf
Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen, können
Sie dieses mit der Freisprecheinrichtung
Ihres Autoradios noch ca. 10 Minuten lang
fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen Sie
ihn laufen:
- weniger als zehn Minuten, um die Verbraucher ca. fünf Minuten in Betrieb
nehmen zu können,
- länger als zehn Minuten, damit sie ca. dreißig Minuten ver fügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an.
Für weitere Informationen zur 12V- Bat terie
siehe entsprechenden Abschnitt.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Proace_de.indb 27022/07/2016 14:44

271
7
Praktische Tipps
Jumpy _de_Chap07_info-pratiques_ed01-2016

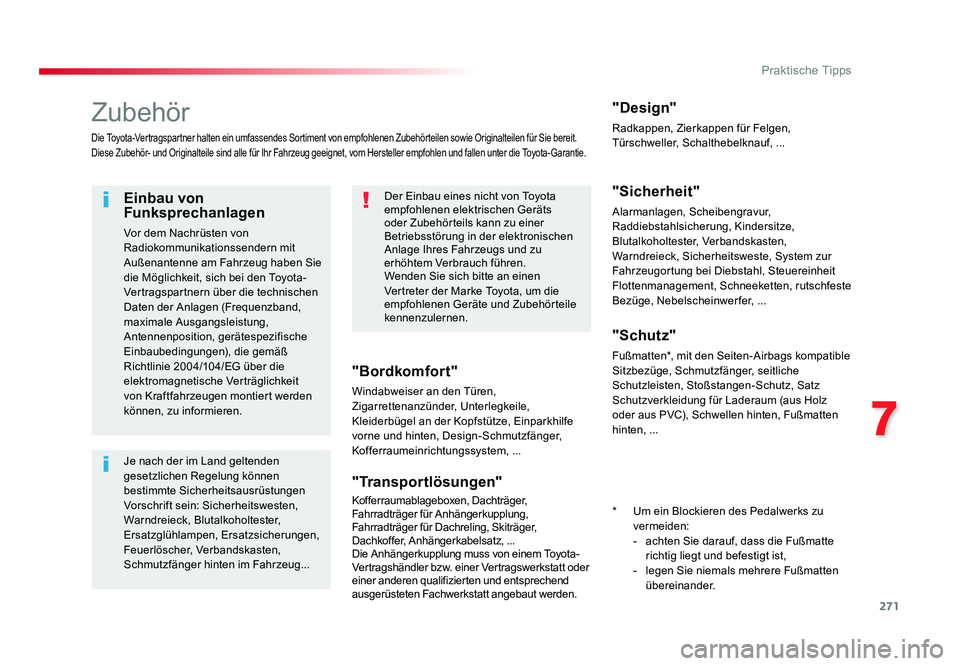

Zubehör
Die Toyota-Vertragspartner halten ein umfassendes Sortiment von empfohlenen Zubehörteilen sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die Toyota-Garantie.
"Bordkomfort"
Windabweiser an den Türen,
Zigarrettenanzünder, Unterlegkeile,
Kleiderbügel an der Kopfstütze, Einparkhilfe
vorne und hinten, Design-Schmutzfänger,
Kofferraumeinrichtungssystem, ...
"Transportlösungen"
Kofferraumablageboxen, Dachträger,
Fahrradträger für Anhängerkupplung,
Fahrradträger für Dachreling, Skiträger,
Dachkoffer, Anhängerkabelsatz, ...
Die Anhängerkupplung muss von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt angebaut werden.
"Design"
Radkappen, Zierkappen für Felgen,
Türschweller, Schalthebelknauf, ...
"Sicherheit"
Alarmanlagen, Scheibengravur,
Raddiebstahlsicherung, Kindersitze,
Blutalkoholtester, Verbandskasten,
Warndreieck, Sicherheitsweste, System zur
Fahrzeugortung bei Diebstahl, Steuereinheit
Flottenmanagement, Schneeketten, rutschfeste
Bezüge, Nebelscheinwerfer, ...
"Schutz"
Fußmatten*, mit den Seiten-Airbags kompatible
Sitzbezüge, Schmutzfänger, seitliche
Schutzleisten, Stoßstangen-Schutz, Satz
Schutzverkleidung für Laderaum (aus Holz
oder aus PVC), Schwellen hinten, Fußmatten
hinten, ...
Der Einbau eines nicht von
To y o t a
empfohlenen elektrischen Geräts
oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen
Anlage Ihres Fahrzeugs und zu
erhöhtem Verbrauch führen.
Wenden Sie sich bitte an einen
Vertreter der Marke To y o t a, um die
empfohlenen Geräte und Zubehörteile
kennenzulernen.
Einbau von
Funksprechanlagen
Vor dem Nachrüsten von
Radiokommunikationssendern mit
Außenantenne am Fahrzeug haben Sie
die Möglichkeit, sich bei den Toyota-
Vertragspartnern über die technischen
Daten der Anlagen (Frequenzband,
maximale Ausgangsleistung,
Antennenposition, gerätespezifische
Einbaubedingungen), die gemäß
Richtlinie 2004/104/EG über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert werden
können, zu informieren.
Je nach der im Land geltenden
gesetzlichen Regelung können
bestimmte Sicherheitsausrüstungen
Vorschrift sein: Sicherheitswesten,
Warndreieck, Blutalkoholtester,
Ersatzglühlampen, Ersatzsicherungen,
Feuerlöscher, Verbandskasten,
Schmutzfänger hinten im Fahrzeug... * Um ein Blockieren des Pedalwerks zu
vermeiden:
- achten Sie darauf, dass die Fußmatte richtig liegt und befestigt ist,
- legen Sie niemals mehrere Fußmatten übereinander.
Proace_de.indb 27122/07/2016 14:44

293
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Falls der Druck nach 5 bis 7 Minuten
nicht diesen Sollwert erreicht, bedeutet
dies, dass der Reifen nicht reparabel
ist. Fordern Sie Hilfe von einem
Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt an.
F Schalten Sie den Kompressor ein, indem
Sie den Schalter B auf "I" stellen, und
zwar so lange, bis der Reifendruck 2,0 bar
beträgt.
Das Dichtmittel wird unter Druck in den Reifen gespritzt; klemmen Sie den
Ventilschlauch während dieses Vorgangs
nicht ab (Spritzgefahr). F Entfernen Sie das Pannenset und
schrauben Sie den Verschluss wieder auf
den weißen Schlauch.
Achten Sie darauf, Ihr Fahrzeug nicht durch Flüssigkeitsrückstände zu verunreinigen.
Halten Sie das Pannenset in Reichweite.
2. Fülldruck regeln
F Drehen Sie den Hebel A in die
Position "Fülldruck".
F Rollen Sie den schwarzen Schlauch H
ganz aus.
F Schließen Sie den Schlauch des Kompressors direkt an das Ventil des
reparierten Rades an.
F Fahren Sie sofort ca. fünf Kilometer
mit reduzierter Geschwindigkeit (20 bis
60 km/h), damit das Leck abgedichtet wird.
F Halten Sie an, um die Reparatur und den Druck mit Hilfe des Reifenpannensets zu
kontrollieren.
Proace_de.indb 29322/07/2016 14:45

324
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.

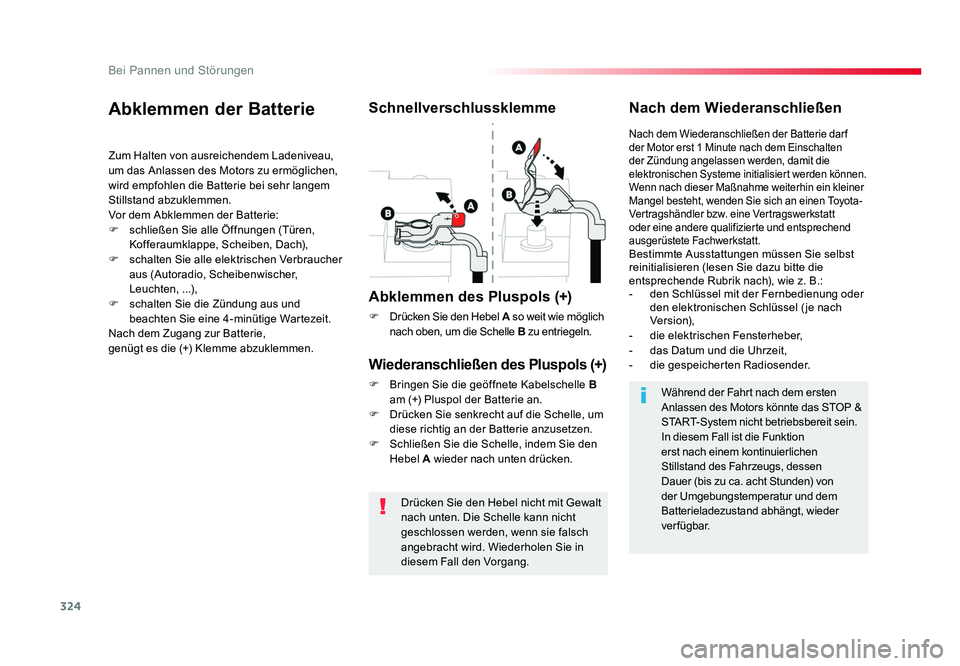

Abklemmen der Batterie
Zum Halten von ausreichendem Ladeniveau,
um das Anlassen des Motors zu ermöglichen,
wird empfohlen die Batterie bei sehr langem
Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
F schließen Sie alle Öffnungen (Türen, Kofferaumklappe, Scheiben, Dach),
F schalten Sie alle elektrischen Verbraucher aus (Autoradio, Scheibenwischer,
Leuchten, ...),
F schalten Sie die Zündung aus und beachten Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie,
genügt es die (+) Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)
F Drücken Sie den Hebel A so weit wie möglich
nach oben, um die Schelle B zu entriegeln.
Nach dem Wiederanschließen
Wiederanschließen des Pluspols (+)
F Bringen Sie die geöffnete Kabelschelle B
am (+) Pluspol der Batterie an.
F Drücken Sie senkrecht auf die Schelle, um diese richtig an der Batterie anzusetzen.
F Schließen Sie die Schelle, indem Sie den Hebel A wieder nach unten drücken.
Nach dem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Wenn nach dieser Maßnahme weiterhin ein kleiner
Mangel besteht, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach), wie z. B.:
- den Schlüssel mit der Fernbedienung oder den elektronischen Schlüssel ( je nach
Ve r s i o n),
- die elektrischen Fensterheber,
- das Datum und die Uhrzeit,
- die gespeicherten Radiosender.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall ist die Funktion
erst nach einem kontinuierlichen
Stillstand des Fahrzeugs, dessen
Dauer (bis zu ca. acht Stunden) von
der Umgebungstemperatur und dem
Batterieladezustand abhängt, wieder
verfügbar.
Proace_de.indb 32422/07/2016 14:45

.
341
Audio und Telematik
Jumpy_de_Chap10b_NAC-1_ed01-2016
Toyota Pro Touch with navigation system
Navigation GPS - Konnektivität - Autoradio Multimedia - Bluetooth®-Telefon
Inhalt
Erste Schritte 342
Betätigungen am Lenkrad 344
Menüs 345
Sprachbefehle 346
Navigation 352
Verbundene Navigation 368
Konnektivität 378
Radio Media 388
Telefonieren 400
Einstellungen 412
Häufige Fragen 422
Das System ist so eingerichtet, dass es nur in Ihrem Fahrzeug
funktioniert. Aus Sicherheitsgründen und weil sie besondere Aufmerksamkeit des
Fahrers er fordern, dür fen die Bedienschritte für die Verbindung des
Bluetooth
®-Mobiltelefons an die Bluetooth®
-Freisprecheinrichung
Ihres Autoradios nur bei stehendem Fahrzeug mit eingeschalteter
Zündung vorgenommen werden.
Die angezeigte Meldung des Energiesparmodus weist auf das
unverzügliche Umschalten in den Standby-Modus hin. Für weitere
Informationen zum Energiesparmodus siehe entsprechende
Rubrik.
Proace_de.indb 34122/07/2016 14:45

344
Audio und Telematik
Jumpy_de_Chap10b_NAC-1_ed01-2016

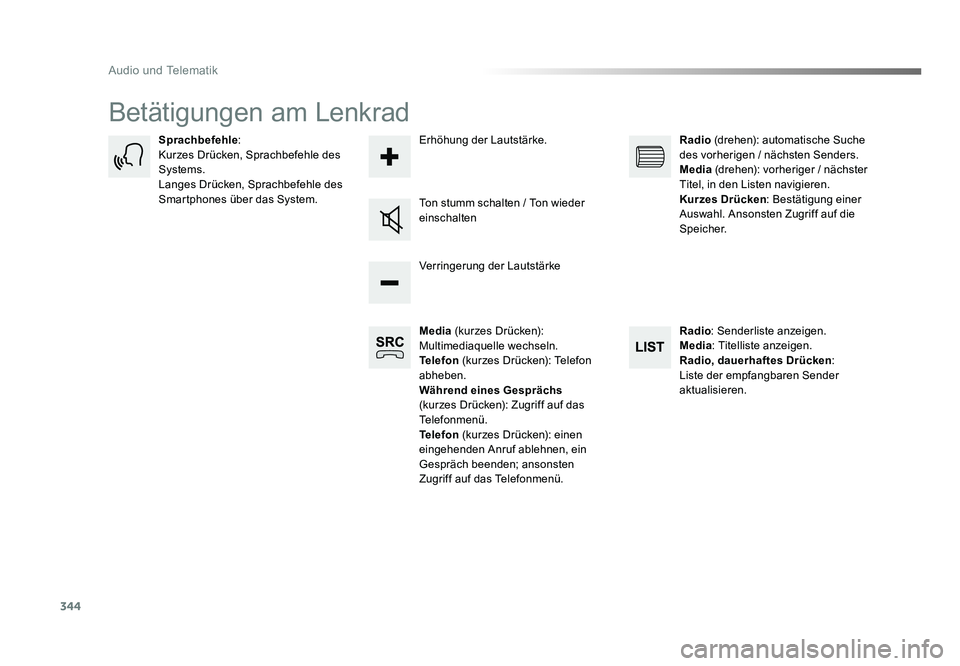

Betätigungen am Lenkrad
Media (kurzes Drücken):
Multimediaquelle wechseln.
Telefon (kurzes Drücken): Telefon
abheben.
Während eines Gesprächs
(kurzes Drücken): Zugriff auf das
Telefonmenü.
Telefon (kurzes Drücken): einen
eingehenden Anruf ablehnen, ein
Gespräch beenden; ansonsten
Zugriff auf das Telefonmenü. Verringerung der Lautstärke
Sprachbefehle
:
Kurzes Drücken, Sprachbefehle des
Systems.
Langes Drücken, Sprachbefehle des
Smartphones über das System. Ton stumm schalten / Ton wieder
einschaltenRadio
(drehen): automatische Suche
des vorherigen / nächsten Senders.
Media (drehen): vorheriger / nächster
Titel, in den Listen navigieren.
Kurzes Drücken : Bestätigung einer
Auswahl. Ansonsten Zugriff auf die
Speicher.
Radio : Senderliste anzeigen.
Media : Titelliste anzeigen.
Radio, dauerhaftes Drücken :
Liste der empfangbaren Sender
aktualisieren.
Erhöhung der Lautstärke.
Proace_de.indb 34422/07/2016 14:45
