2016 TOYOTA PRIUS PLUG-IN HYBRID sensor

4295-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
■Omstandigheden waaronder de Rear Crossing Traffic Alert-functie
een auto niet signaleert
De Rear Crossing Traffic Alert-functie is niet ontworpen om de volgende
typen voertuigen en/of objecten te signaleren:
●Voertuigen die van direct achter de auto naderen
●Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
●Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stil-
staande objecten
*
●Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object
gesignaleerd. ●Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels
IO55PH089
PRIUS PHV_OM_OM47A89E_(EE).book Page 429 Wednesday, December 14, 2016 1:05 PM

4305-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)■Omstandigheden waaronder de Rear Crossing Traffic Alert-functie
mogelijk niet goed werkt
●In de volgende gevallen signaleert de Rear Crossing Traffic Alert-functie
auto's mogelijk niet correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving
ervan is blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt
door modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke
auto
• Wanneer een auto met hoge snelheid nadert
• Direct nadat de Blind Spot Monitor-hoofdschakelaar is ingeschakeld
• Direct nadat het hybridesysteem is gestart met ingeschakelde Blind Spot
Monitor-hoofdschakelaar • Bij het achteruitrijden op een helling
met een grote verandering in het hel-
lingspercentage
• Bij het onder een kleine hoek achter-
uit uitrijden van een parkeerplaats
PRIUS PHV_OM_OM47A89E_(EE).book Page 430 Wednesday, December 14, 2016 1:05 PM

4315-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
●In de volgende gevallen is de kans dat de Rear Crossing Traffic Alert-functie
onnodig een auto en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een
vangrail, muur, verkeersbord of geparkeerde auto, die mogelijk elektri-
sche golven richting de achterzijde van de auto reflecteren, kort is • Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
IO55PH089
PRIUS PHV_OM_OM47A89E_(EE).book Page 431 Wednesday, December 14, 2016 1:05 PM

4325-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)

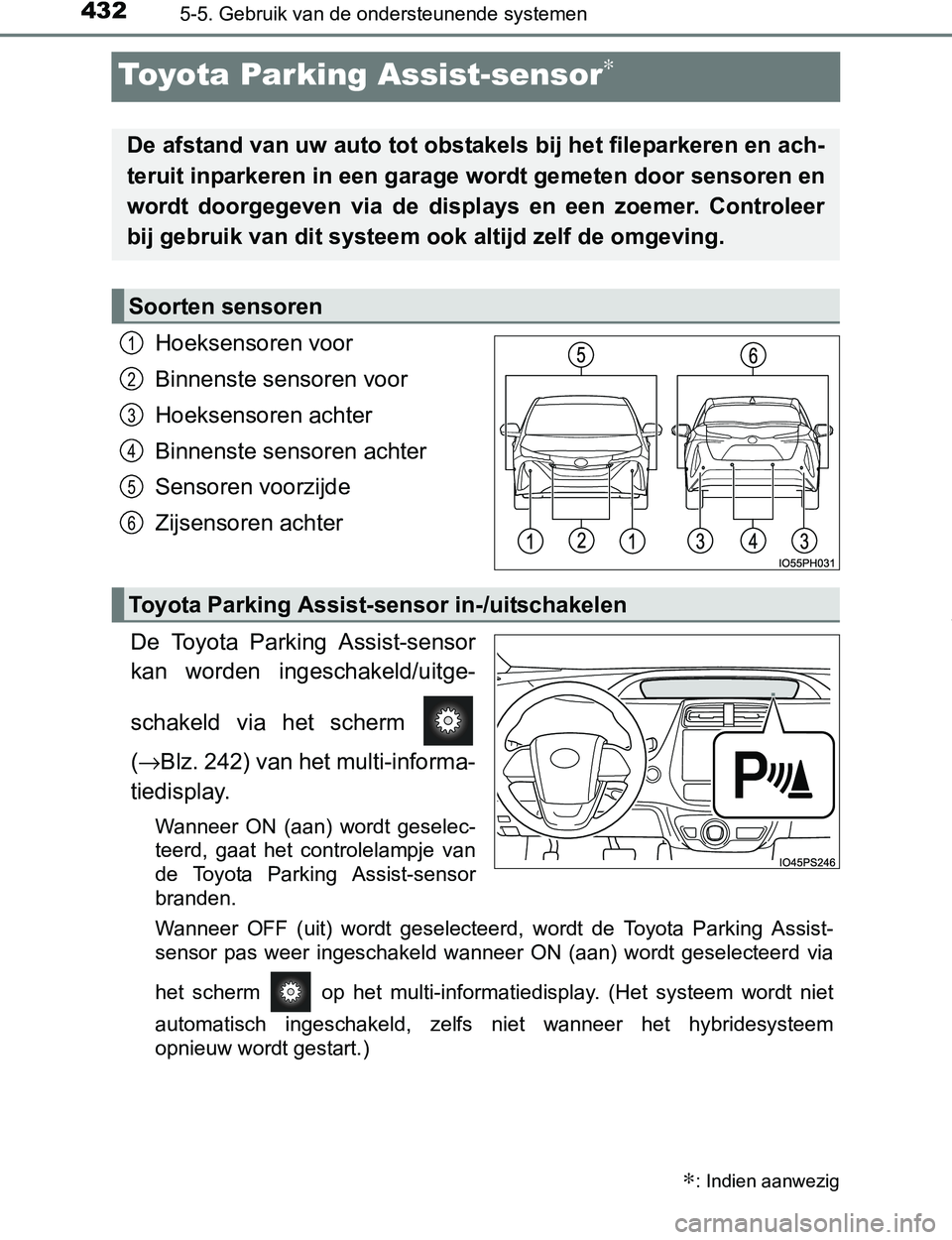

Toyota Parking Assist-sensor∗
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Sensoren voorzijde
Zijsensoren achter
De Toyota Parking Assist-sensor
kan worden ingeschakeld/uitge-
schakeld via het scherm
(→Blz. 242) van het multi-informa-
tiedisplay.
Wanneer ON (aan) wordt geselec-
teerd, gaat het controlelampje van
de Toyota Parking Assist-sensor
branden.
Wanneer OFF (uit) wordt geselecteerd, wordt de Toyota Parking Assist-
sensor pas weer ingeschakeld wanneer ON (aan) wordt geselecteerd via
het scherm op het multi-informatiedisplay. (Het systeem wordt niet
automatisch ingeschakeld, zelfs niet wanneer het hybridesysteem
opnieuw wordt gestart.)
∗: Indien aanwezig
De afstand van uw auto tot obstakels bij het fileparkeren en ach-
teruit inparkeren in een garage wordt gemeten door sensoren en
wordt doorgegeven via de displays en een zoemer. Controleer
bij gebruik van dit systeem ook altijd zelf de omgeving.
Soorten sensoren
1
2
3
4
5
6
Toyota Parking Assist-sensor in-/uitschakelen
PRIUS PHV_OM_OM47A89E_(EE).book Page 432 Wednesday, December 14, 2016 1:05 PM

4335-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
Wanneer de sensoren een obstakel signaleren, wordt de bestuurder
door middel van de volgende displays geïnformeerd over de positie
en afstand tot het obstakel.
■Multi-informatiedisplay
Werking binnenste sensor voor
Werking hoeksensoren voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensoren achter
Werking binnenste sensor
achter
• Het display van de werking wordt grijs weergegeven als de sensoren in
werking zijn.
• De displays van de werking van de zijsensor voor en zijsensor achter
worden niet weergegeven tot de gebieden aan de zijkant volledig zijn
gescand.
■
Scherm audiosysteem
Wanneer de Toyota Parking
Assist Monitor wordt weergege-
ven:
Bij signalering van een obstakel
verschijnt er in de rechter
bovenhoek van het scherm van
het audiosysteem een vereen-
voudigde weergave van het
beeld.
Display
1
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 433 Wednesday, December 14, 2016 1:05 PM

4345-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)■
Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knipperen.
Weergave sensorsignalering, afstand tot obstakel
Normaal
display
*1
Hulpdisplay
(met inge-
schakeld
Intelligent
Parking
Assist)
*1
Globale afstand tot obstakel
Hoeksensoren
voor, binnenste
sensoren voor
en zijsensoren
voorHoeksensoren
achter, binnen-
ste sensoren
achter en zijsen-
soren achter
(continu)(langzaam
knipperen)
100 cm -
60 cm150 cm -
60 cm
(continu)(knipperen)
60 cm -
45 cm
60 cm -
45 cm
100 cm -
70 cm100 cm -
70 cm
60 cm -
45 cm
60 cm -
45 cm
(continu)(snel
knipperen)
45 cm -
35 cm
45 cm -
35 cm
70 cm -
30 cm70 cm -
30 cm
45 cm -
35 cm
45 cm -
35 cm
(knipperen*2
of continu
*3)
(continu)
Minder dan
35 cm
Minder dan
35 cm
Minder dan
30 cmMinder dan
30 cm
Minder dan
35 cm
Minder dan
35 cm
Ve r w e g
Dichtbij
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 434 Wednesday, December 14, 2016 1:05 PM

4355-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
*1: De afbeeldingen wijken, afhankelijk van de signaleringsstatus, mogelijk af
van de getoonde afbeeldingen. (→Blz. 433)
*2: Multi-informatiedisplay
*3: Scherm audiosysteem
Binnenste sensoren voor
Hoeksensoren voor
Sensoren voorzijdeZijsensoren achter
Hoeksensoren achter
Binnenste sensoren achter1
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 435 Wednesday, December 14, 2016 1:05 PM

4365-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
Wanneer een obstakel wordt gesignaleerd, klinkt de zoemer.
●Wanneer u een obstakel nadert, klinkt de zoemer met steeds kor-
tere tussenpozen. Wanneer het obstakel zeer dichtbij is, klinkt de
zoemer niet langer met tussenpozen (korte piepsignalen), maar
continu (lang piepsignaal).
• De afstand tot het obstakel dat door de hoeksensor voor is gesig-
naleerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de zijsensor voor of de zij-
sensor achter is gesignaleerd, is ongeveer 30 cm of minder
• De afstand tot het obstakel dat door de sensor voor is gesigna-
leerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de hoeksensor achter is
gesignaleerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de sensor achter is gesigna-
leerd, is ongeveer 35 cm of minder
●
Wanneer een obstakel door meerdere sensoren tegelijkertijd wordt
gesignaleerd, klinkt de zoemer overeenkomstig de kortste afstand tot
het obstakel.
●Wanneer er gelijktijdig obstakels aan de voor- en achterzijde van de
auto worden gesignaleerd, klinken er afzonderlijk zoemers met ver-
schillende zoempatronen overeenkomstig de afstand tot elk obstakel.
Het volume en de timing van de zoemer kan worden gewijzigd.
(→Blz. 708)
Zoemer
