5136-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur
■Beslaan van de ruiten
●
Wanneer de luchtvochtigheid in de auto hoog is, zullen de ruiten gemakkelijk
beslaan. Wanneer wordt ingeschakeld, wordt de lucht die via de uit-
stroomopeningen stroomt, ontvochtigd en wordt de voorruit efficiënt ontwa-
semd.
●Als u uitschakelt, zullen de ruiten mogelijk sneller beslaan.
●De ruiten zullen mogelijk beslaan als de recirculatiemodus is ingeschakeld.
■Functie voor signalering condens op voorruit
Wanneer de automatische modus is ingeschakeld, signaleert de luchtvochtig-
heidssensor (→Blz. 515) condens op de voorruit en regelt hij de airconditio-
ning om te voorkomen dat de ruiten beslaan.
■Buitenlucht-/recirculatiemodus
●Zet bij het rijden op stoffige wegen, zoals in tunnels, of in druk verkeer
in de recirculatiemodus. Zo wordt voorkomen dat er buitenlucht de
auto in stroomt. Wanneer tijdens het koelen de recirculatiemodus wordt
ingeschakeld, wordt ook het interieur van de auto effectief gekoeld.
●
Mogelijk wordt de buitenluchtmodus/recirculatiemodus automatisch ingescha-
keld afhankelijk van de ingestelde temperatuur of de temperatuur in de auto.
■Toevoer van buitenlucht tijdens parkeren
Bij het parkeren schakelt het systeem automatisch de buitenluchtmodus in
voor een betere luchtcirculatie in de auto, wat helpt om geuren bij het starten
van de auto te verminderen.
■Werking van de airconditioning als bij de persoonlijke voorkeursinstel-
lingen voor de aanjager ECO is ingesteld
●In de ECO-modus wordt de airconditioning als volgt geregeld om te zorgen
voor een laag brandstofverbruik:
• Het motortoerental en de werking van de compressor worden geregeld om
de verwarm-/koelcapaciteit te beperken
• Wanneer de automatische modus is gekozen, wordt de aanjagersnelheid
beperkt
●Doe het volgende om de prestaties van de airconditioning te verbeteren:
• Wijzig de aanjagersnelheid
• Wijzigen van de ingestelde temperatuur
• Stel bij de persoonlijke voorkeursinstellingen voor de aanjager de modus
FAST of NORMAL in.
●Als de ECO-rijmodus wordt ingeschakeld, wordt de instellingsmodus voor
de aanjagersnelheid automatisch gewijzigd in ECO-modus. Zelfs in dat
geval kan de instellingsmodus voor de aanjagersnelheid worden gewijzigd
door op te drukken. (→Blz. 412)
PRIUS PHV_OM_OM47A89E_(EE).book Page 513 Wednesday, December 14, 2016 1:05 PM

5156-1. Gebruik van de airconditioning en de achterruitverwarming
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur
OPMERKING
■Luchtvochtigheidssensor
●Spuit geen ruitenreiniger op de sensor en stel hem niet bloot aan sterke
schokken
●Bevestig niets op of aan de sensor
■Voorkomen van ontlading van de 12V-accu
Laat, als het hybridesysteem is uitgeschakeld, de airconditioning niet langer
ingeschakeld dan noodzakelijk is.
■Uitstroomopeningen
De uitstroomopeningen worden tijdens het verwarmen warm. Wees daarom
voorzichtig en stel de uitstroomopeningen dienovereenkomstig af.
De voorruit is voorzien van een sensor
die de luchtvochtigheid in de auto, de
temperatuur van de voorruit, enz. meet,
om vast te stellen of de ruit is beslagen.
(→Blz. 513)
Volg onderstaande punten op om te
voorkomen dat de sensor beschadigd
raakt.
●Neem de sensor niet uit elkaar
PRIUS PHV_OM_OM47A89E_(EE).book Page 515 Wednesday, December 14, 2016 1:05 PM

5487-1. Onderhoud en verzorging
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Dit kan brand in de elektri-
sche componenten, enz. veroorzaken.
■Tijdens het opladen
Was de auto niet.
Dit kan brand of storingen in de elektrische componenten, enz. veroorza-
ken. Ook kunt u een elektrische schok krijgen en ernstig letsel oplopen.
■Bij het wassen van de voorruit
●Wanneer een natte doek of iets dergelijks in de buurt van de regensensor
wordt gehouden
●Als iets tegen de voorruit stoot
●Als u het regensensorhuis aanraakt of als iets in aanraking komt met de
regensensor
■Voorzorgsmaatregelen met betrekking tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaatpijp tamelijk heet wordt.
Raak wanneer u de auto wast de uitlaatpijp niet aan totdat deze voldoende
is afgekoeld, aangezien het aanraken van een hete uitlaatpijp brandwonden
kan veroorzaken.
■Voorzorgsmaatregelen met betrekking tot de achterbumper met
de Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan een storing
optreden in het systeem. Neem als dit gebeurt contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
Zet de ruitenwisserschakelaar in de
stand OFF.
Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de
ruitenwisserbladen beschadigd raken.
●
Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt aangeraakt
UIT
PRIUS PHV_OM_OM47A89E_(EE).book Page 548 Wednesday, December 14, 2016 1:05 PM

5817-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. (→Blz. 645)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst
worden, moeten de identificatiecodes van deze componenten wor-
den geregistreerd in de bandenspanningswaarschuwingssysteem-
ECU en moet het bandenspanningswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandenspan-
ningssensoren en -zenders registreren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige. (→Blz. 583)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
●Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer
de rijsnelheid of de belading verandert)
Als het bandenspanningswaarschuwingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem
PRIUS PHV_OM_OM47A89E_(EE).book Page 581 Wednesday, December 14, 2016 1:05 PM

5837-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noodzakelijk om de identificatiecode
te registreren. Laat de identificatiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
●De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
●Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■Vervangen van banden en velgen
Als de identificatiecode van de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna branden om
aan te geven dat er een storing in het systeem aanwezig is.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■<0024004f005600030047004800030053005500520049004c0048004f0047004c004800530057004800030059004400510003005a004c005100570048005500450044005100470048005100030050004c00510047004800550003004c005600030047004400
5100030017000300500050[
In dat geval gaat de werkzaamheid van de winterbanden verloren.
PRIUS PHV_OM_OM47A89E_(EE).book Page 583 Wednesday, December 14, 2016 1:05 PM

5847-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)■Situaties waarin het bandenspanningswaarschuwingssysteem mogelijk
niet goed werkt
●Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Wanneer een vervangende band wordt gebruikt, werkt het systeem moge-
lijk niet goed als gevolg van de structuur van de vervangende band.
• Er is een band vervangen door een exemplaar dat niet de voorgeschreven
maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven
waarde.
• Als er banden zonder bandenspanningssensoren en -zenders zijn
gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zenders niet
is geregistreerd in de bandenspanningswaarschuwingssysteem-ECU.
●In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een
ander draadloos communicatiemiddel bij u draagt
●Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan ver-
schijnt de waarschuwing mogelijk niet.
PRIUS PHV_OM_OM47A89E_(EE).book Page 584 Wednesday, December 14, 2016 1:05 PM

5857-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
■De initialisatieprocedure
●
Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het
aanpassen van de bandenspanning.
●Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is het
niet noodzakelijk de resettoets in te drukken, omdat de initialisatie automa-
tisch herstart wordt wanneer het contact de volgende keer AAN wordt gezet.
●Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■Waarschuwingen bandenspanningswaarschuwingssysteem
De eventuele waarschuwing van het bandenspanningswaarschuwingssys-
teem is gebaseerd op de omstandigheden waaronder het systeem geïnitiali-
seerd is. Daarom laat het systeem mogelijk zelfs een waarschuwing zien
wanneer de bandenspanning niet laag genoeg is of wanneer de druk hoger is
dan de druk die was ingesteld tijdens het initialiseren van het systeem.
■Als de initialisatie van het bandenspanningswaarschuwingssysteem
niet voltooid is
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal het systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspanning op te
slaan mislukken, de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
●Als het systeem wordt geïnitialiseerd, knippert het waarschuwingslampje
lage bandenspanning niet 3 keer en verschijnt de melding voor het instellen
niet op het multi-informatiedisplay.
●Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■Registreren van identificatiecodes
De identificatiecodes van de bandenspanningssensoren en -zenders van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden
vooraf zijn geregistreerd, is het niet nodig om de identificatiecodes te registre-
ren wanneer de normale banden worden vervangen door winterbanden.
Neem voor informatie over het wijzigen van de identificatiecodes contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
PRIUS PHV_OM_OM47A89E_(EE).book Page 585 Wednesday, December 14, 2016 1:05 PM

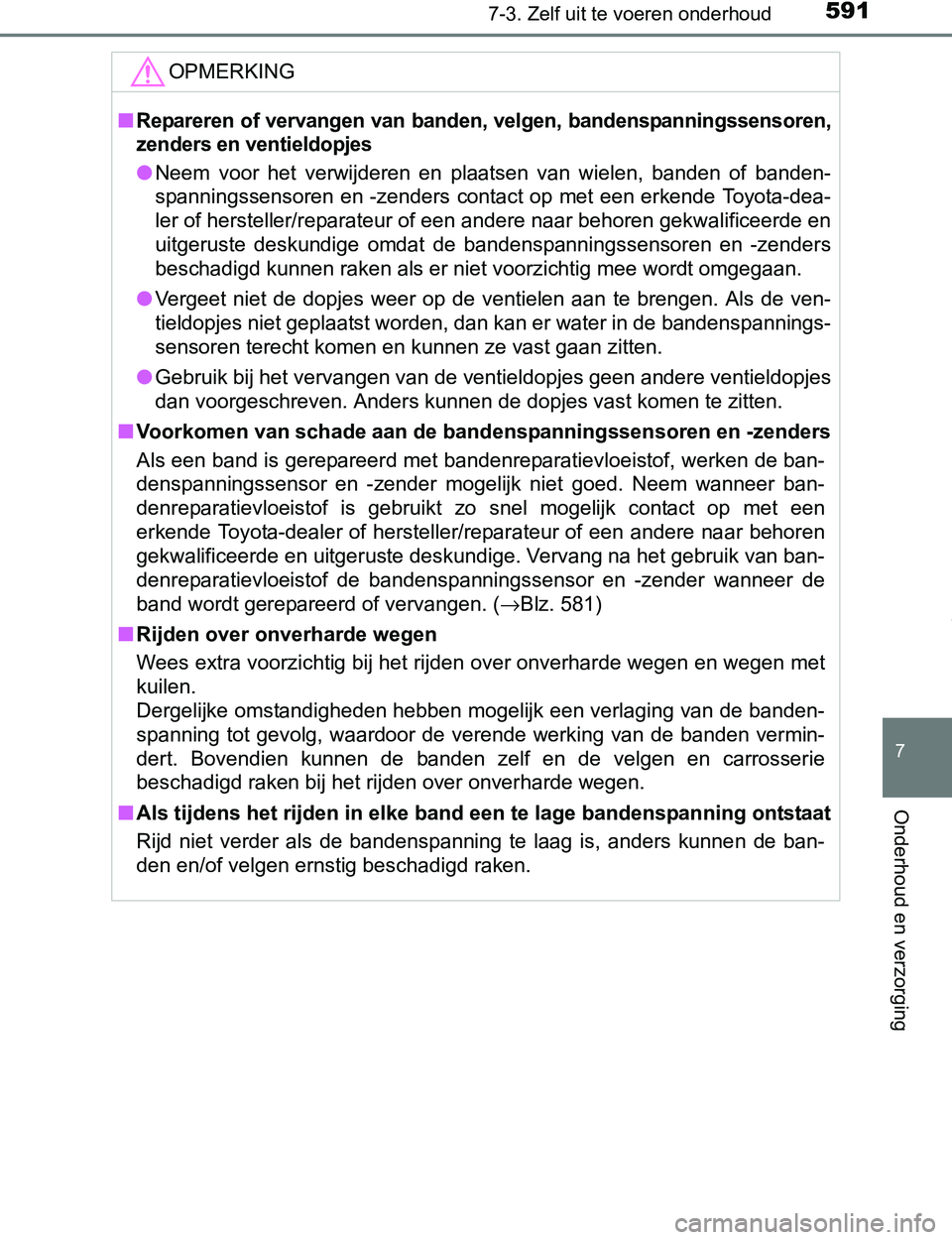

5917-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssensoren,
zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen van wielen, banden of banden-
spanningssensoren en -zenders contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de bandenspannings-
<00560048005100560052005500480051000300570048005500480046004b00570003004e00520050004800510003004800510003004e005800510051004800510003005d0048000300590044005600570003004a0044004400510003005d004c0057005700
4800510011[
●Gebruik bij het vervangen van de ventieldopjes geen andere ventieldopjes
dan voorgeschreven. Anders kunnen de dopjes vast komen te zitten.
■Voorkomen van schade aan de bandenspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. (→Blz. 581)
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie
beschadigd raken bij het rijden over onverharde wegen.
■Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de ban-
den en/of velgen ernstig beschadigd raken.
PRIUS PHV_OM_OM47A89E_(EE).book Page 591 Wednesday, December 14, 2016 1:05 PM
