2016 TOYOTA C-HR zvedák

7338-2. Postupy v případě nouze
8
Když nastanou potíže
C-HR_OM_Europe_OM10528CZ
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojíždějte
s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●<002e0047005c00e50003005d005900480047006900570048000300590052005d004c0047004f0052000f0003005100480047006900590048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c000300510044000300
5100480045005200030053005200470003005d005900480047[ák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.

7348-2. Postupy v případě nouze
C-HR_OM_Europe_OM10528CZ
Vyjměte podlahovou desku. (S. 588)
Vyjměte zvedák.
Vyjměte podlahovou desku. (S. 588)
Vyjměte vložku.
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjmutí zvedáku
1
2
Vyjmutí rezervního kola
1
2
3
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.

7368-2. Postupy v případě nouze
C-HR_OM_Europe_OM10528CZ
Mírně povolte matice kola (jed-
na otáčka).
Otáčejte částí zvedáku ru-
kou, až se střed části zvedáku
s drážkou dotkne středu zveda-
cího místa.
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.3
4
5

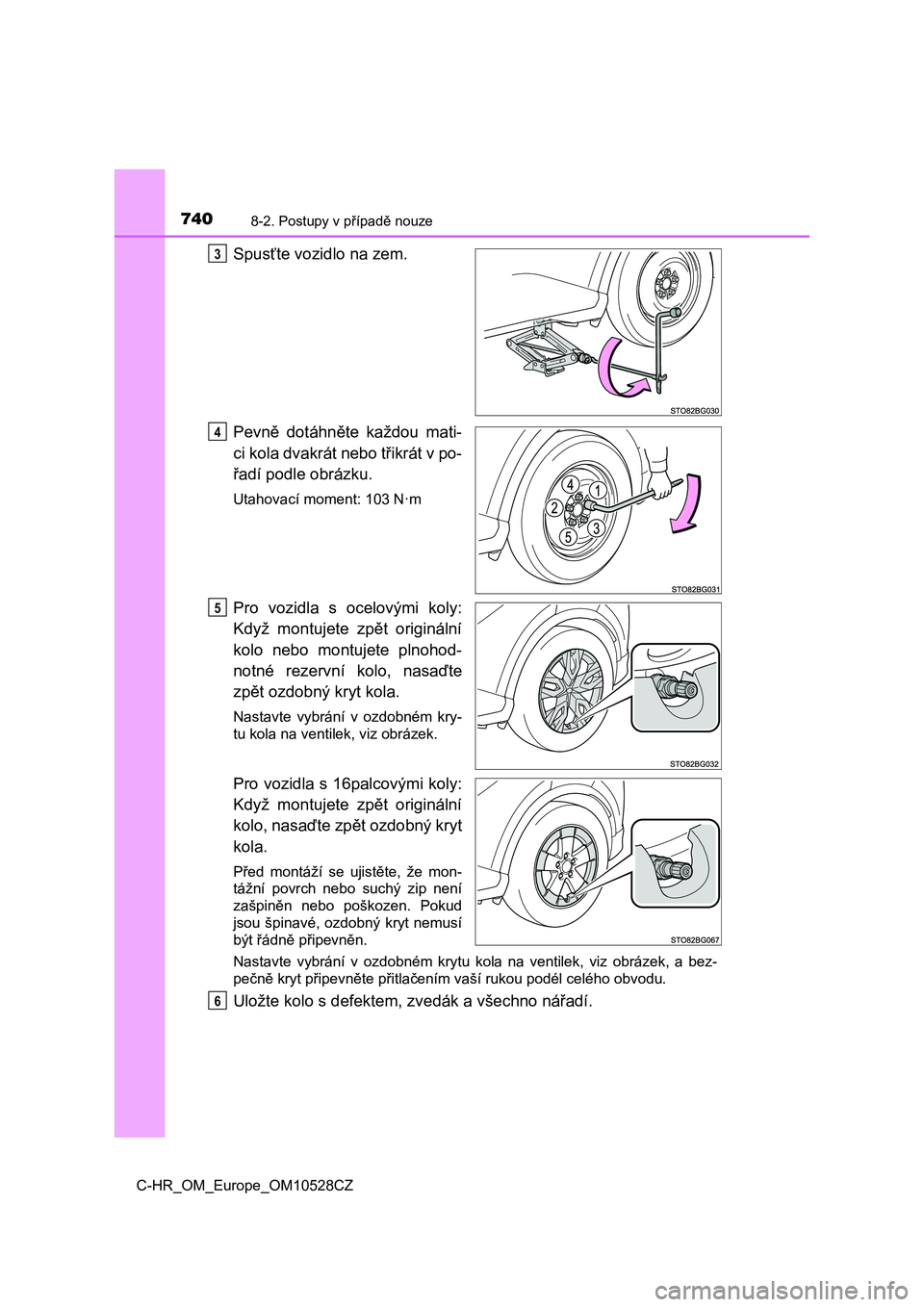

7408-2. Postupy v případě nouze
C-HR_OM_Europe_OM10528CZ
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment: 103 N·m
Pro vozidla s ocelovými koly:
Když montujete zpět originální
kolo nebo montujete plnohod-
notné rezervní kolo, nasaďte
zpět ozdobný kryt kola.
Nastavte vybrání v ozdobném kry-
tu kola na ventilek, viz obrázek.
Pro vozidla s 16palcovými koly:
Když montujete zpět originální
kolo, nasaďte zpět ozdobný kryt
kola.
Před montáží se ujistěte, že mon-
tážní povrch nebo suchý zip není
zašpiněn nebo poškozen. Pokud
jsou špinavé, ozdobný kryt nemusí
být řádně připevněn.
Nastavte vybrání v ozdobném krytu kola na ventilek, viz obrázek, a bez-
pečně kryt připevněte přitlačením vaší rukou podél celého obvodu.
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5
6

7428-2. Postupy v případě nouze
C-HR_OM_Europe_OM10528CZ
■ Certifikace pro zvedák

7438-2. Postupy v případě nouze
8
Když nastanou potíže
C-HR_OM_Europe_OM10528CZ
VÝSTRAHA
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
●Pamatujte, že vaše dodané kompaktní rezervní kolo je speciálně určeno
pro použití na vašem vozidle. Nepoužívejte vaše kompaktní rezervní kolo
na jiném vozidle.
●Nepoužívejte více než jedno kompaktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní rezervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řa-
zení, které způsobí náhlé brzdění motorem.
■Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Rychlost vozidla nemusí být správně detekována a následující systémy ne-
musí fungovat správně:
Následující systém nejen že nemůže být plně využíván, ale může také ne-
gativně ovlivnit komponenty hnacího ústrojí:
• Systém AWD s dynamickým řízením kroutícího momentu (modely AWD)
■Omezení rychlosti při použití kompaktního rezervního kola (je-li ve vý-
bavě)
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí. Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrtelného nebo váž-
ného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzdění.
• ABS a brzdový asistent
•VSC
•TRC
•EPS
• Automatická dálková světla
*
• PCS (Předkolizní systém)*
• LDA (Varování před opuštěním
jízdního pruhu s ovládáním řízení)
*
• Adaptivní tempomat s plným rych-
lostním rozsahem
*
*
: Je-li ve výbavě• Adaptivní tempomat
*
• Tempomat*
• BSM (Blind Spot Monitor)*
• Parkovací asistent*
• S-IPA (Systém inteligentního par-
kovacího asistenta)
*
• Systém zpětné kamery*
• Navigační systém*
