3604-5. Använda förarstödssystemen
OM10528SE
Med radarsensorer känner BSM-funktionen av bakomvarande fordon
i angränsande körfält. BSM informerar föraren om deras närvaro med
indikatorer på ytterbackspeglarna.Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
BSM, funktion
1
2
OM10528SE.book Page 360 Monday, November 28, 2016 2:32 PM

3634-5. Använda förarstödssystemen
4
Körning
OM10528SE■
Förutsättningar när BSM-funktionen eventuellt inte fungerar korrekt
●BSM-funktionen känner eventuellt inte av fordon korrekt i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om avståndet mellan dig och framförvarande fordon är kort
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som
kommer in i avkänningsområdet
• Om hastighetsskillnaden mellan din bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkänningsområdet färdas med ungefä\
r
samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkännings- området
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om körfälten är breda, eller vid körning på utsidan av ett körfält och ett fordon i angränsande körfält är långt ifrån din bil
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Omedelbart efter att BSM-systemet har slagits på
OM10528SE.book Page 363 Monday, November 28, 2016 2:32 PM

3644-5. Använda förarstödssystemen
OM10528SE●

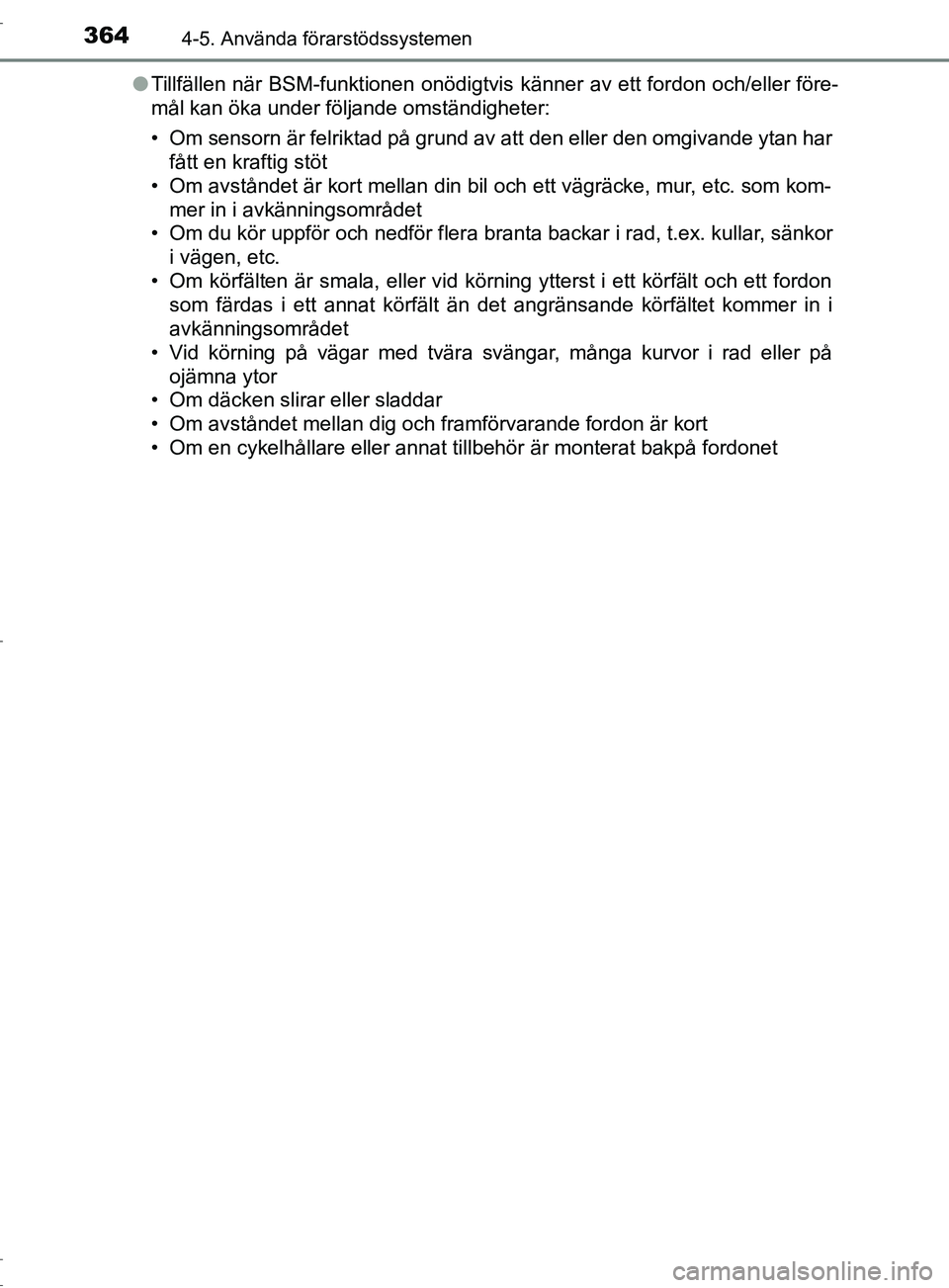

Tillfällen när BSM-funktionen onödigtvis känner av ett fordon och/eller före-
mål kan öka under följande omständigheter:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om avståndet är kort mellan din bil och ett vägräcke, mur, etc. som kom- mer in i avkänningsområdet
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid körning ytterst i ett körfält och ett fordon som färdas i ett annat körfält än det angränsande körfältet kommer in i
avkänningsområdet
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och framförvarande fordon är kort
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
OM10528SE.book Page 364 Monday, November 28, 2016 2:32 PM

3654-5. Använda förarstödssystemen
4
Körning
OM10528SE
RCTA aktiveras när din bil är i backläge. Det kan känna av andra fordon
som närmar sig bakifrån till höger eller vänster om bilen. Systemet
innehåller radarsensorer som uppmärksammar föraren på andra fordon
genom att ytterbackspeglarnas indikatorer blinkar och en summerton hörs.
RCTA-funktion
Fordon som närmar sig Avkänningsområden
VARNING
■ Säkerhetsvarningar beträffande systemets funktion
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
RCTA-funktionen är endast en kompletterande funktion som uppmärksam-
mar föraren på att ett fordon närmar sig bakifrån på bilens högra eller
vänstra sida. RCTA-funktionen fungerar eventuellt inte korrekt under vissa
förhållanden så föraren måste själv visuellt kontrollera säkerheten. Att förlita
sig alltför mycket på denna funktion kan resultera i en olycka som kan leda
till svåra eller livshotande skador.
12
OM10528SE.book Page 365 Monday, November 28, 2016 2:32 PM

3674-5. Använda förarstödssystemen
4
Körning
OM10528SE
■RCTA-funktionen aktiveras när
●RCTA-funktionen aktiveras om samtliga nedanstående förutsättningar upp-
fylls:
● BSM-systemet är i påslaget läge ( →S. 357)
● Växelläget är i R.
● Bilens hastighet är lägre än ca 8 km/tim.
● Hastigheten för fordonet som närmar sig är mellan cirka 8 km/tim och 28 km/tim.
■ Förutsättningar när RCTA-funktionen inte känner av ett fordon
RCTA-funktionen är inte avsedd att känna av följande fordonstyper och/eller
föremål:
●Fordon som närmar sig rakt bakifrån
● Fordon som backar in i en parkeringsplats bredvid din bil
● Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
●Små motorcyklar, cyklar, fotgängare, etc.*
●Fordon som kör bort från din bil
● Fordon som närmar sig från parke ringsplatser bredvid din bil
*
*
: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/
eller ett föremål.
●
Fordon som sensorerna inte kan känna
av på grund av hinder
OM10528SE.book Page 367 Monday, November 28, 2016 2:32 PM

3684-5. Använda förarstödssystemen
OM10528SE■
Förutsättningar när RCTA-funktione n eventuellt inte fungerar korrekt
● RCTA-funktionen känner eventuellt inte av fordon korrekt i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Om bilen backas uppför en backe med skarp förändring i stigning
• Om bilen backas ut från parkerings- plats med svag vinkel
OM10528SE.book Page 368 Monday, November 28, 2016 2:32 PM

3694-5. Använda förarstödssystemen
4
Körning
OM10528SE• Omedelbart efter att RCTA-funktionen ställs in i påslaget läge
• Omedelbart efter att motorn startas med RCTA-funktionen påslagen
● Tillfällen när RCTA-funktionen onödigtvis känner av ett fordon och/eller före-
mål kan öka under följande omständigheter:
• Om ett fordon passerar vid sidan av din bil
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som kan reflektera elektriska vågor mot
bilens bakvagn
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
OM10528SE.book Page 369 Monday, November 28, 2016 2:32 PM

3704-5. Använda förarstödssystemen
OM10528SE
Toyotas parkeringssensor∗
∗: I förekommande fall
Avståndet från din bil till närbelägna hinder vid fickparkering
eller vid manövrering in i ett garage mäts av sensorerna och
kommuniceras via informationsdisplay, pekskärm och en
summerton. Kontrollera alltid omgivningen när du använder
detta system.
Sensortyper
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer Bakre mittsensorer
Främre sidosensorer
Bakre sidosensorer1
2
3
4
5
6
