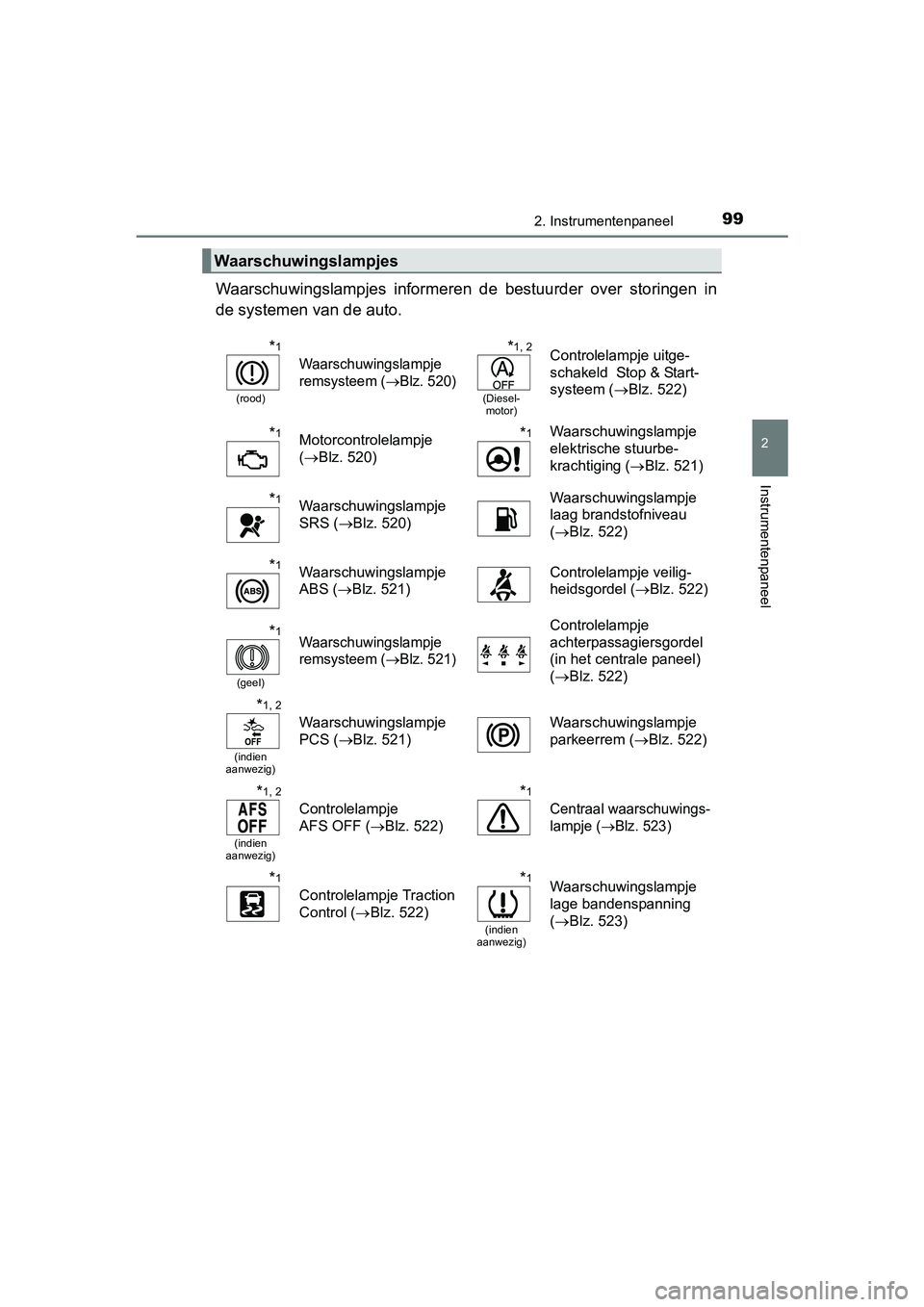

992. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
Waarschuwingslampjes informeren de bestuurder over storingen in
de systemen van de auto.
Waarschuwingslampjes
*1
(rood)
Waarschuwingslampje
remsysteem (
Blz. 520)
*1, 2
(Diesel-motor)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( Blz. 522)
*1Motorcontrolelampje
(Blz. 520)*1Waarschuwingslampje
elektrische stuurbe-
krachtiging ( Blz. 521)
*1Waarschuwingslampje
SRS ( Blz. 520) Waarschuwingslampje
laag brandstofniveau
(
Blz. 522)
*1Waarschuwingslampje
ABS ( Blz. 521) Controlelampje veilig-
heidsgordel (
Blz. 522)
*1
(geel)
Waarschuwingslampje
remsysteem (
Blz. 521)
Controlelampje
achterpassagiersgordel
(in het centrale paneel)
(Blz. 522)
*1, 2
(indien
aanwezig)
Waarschuwingslampje
PCS ( Blz. 521) Waarschuwingslampje
parkeerrem (
Blz. 522)
*1, 2
(indien
aanwezig)
Controlelampje
AFS OFF ( Blz. 522)
*1
Centraal waarschuwings-
lampje (
Blz. 523)
*1
Controlelampje Traction
Control (Blz. 522)
*1
(indien
aanwezig)
Waarschuwingslampje
lage bandenspanning
( Blz. 523)
AVENSIS_OM_OM20C20E_(EE).book Page 99 Tuesday, March 3, 2015 4:14 PM
1012. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
‘
Controlelampjes
Controlelampje richting-
aanwijzers (Blz. 228) Controlelampje antidief-
stalsysteem (in het cen-
trale paneel) (
Blz. 78)
Controlelampje
grootlicht ( Blz. 233)
(indien
aanwezig)
Controlelampje cruise
control ( Blz. 280)
Controlelampje achter-
licht ( Blz. 232)
*4
(indien
aanwezig)
Controlelampje cruise
control SET
( Blz. 280)
(indien
aanwezig)
Controlelampje mistlam-
pen voor ( Blz. 240)
*4
(indien
aanwezig)
Controlelampje
snelheidsbegrenzer
( Blz. 283)
Controlelampje mist-
achterlicht ( Blz. 240)
*4
(indien
aanwezig)
Controlelampje LDA
(Lane Departure Alert)
( Blz. 263)
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( Blz. 269)*1, 3
(indien
aanwezig)
Controlelampje
AFS OFF ( Blz. 234)
*1, 2
Controlelampje Traction
Control (Blz. 298)
*1, 4
(indien
aanwezig)
ECO-controlelampje
( Blz. 103)
*1, 3
Controlelampje VSC
OFF ( Blz. 298)
*1, 4
(Diesel-
motor)
Controlelampje Stop &
Start-systeem
( Blz. 286)
(Diesel-
motor)
Controlelampje
voorgloeien ( Blz. 209)
*1, 3, 5
(Diesel-
motor)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( Blz. 286)
AVENSIS_OM_OM20C20E_(EE).book Page 10 1 Tuesday, March 3, 2015 4:14 PM

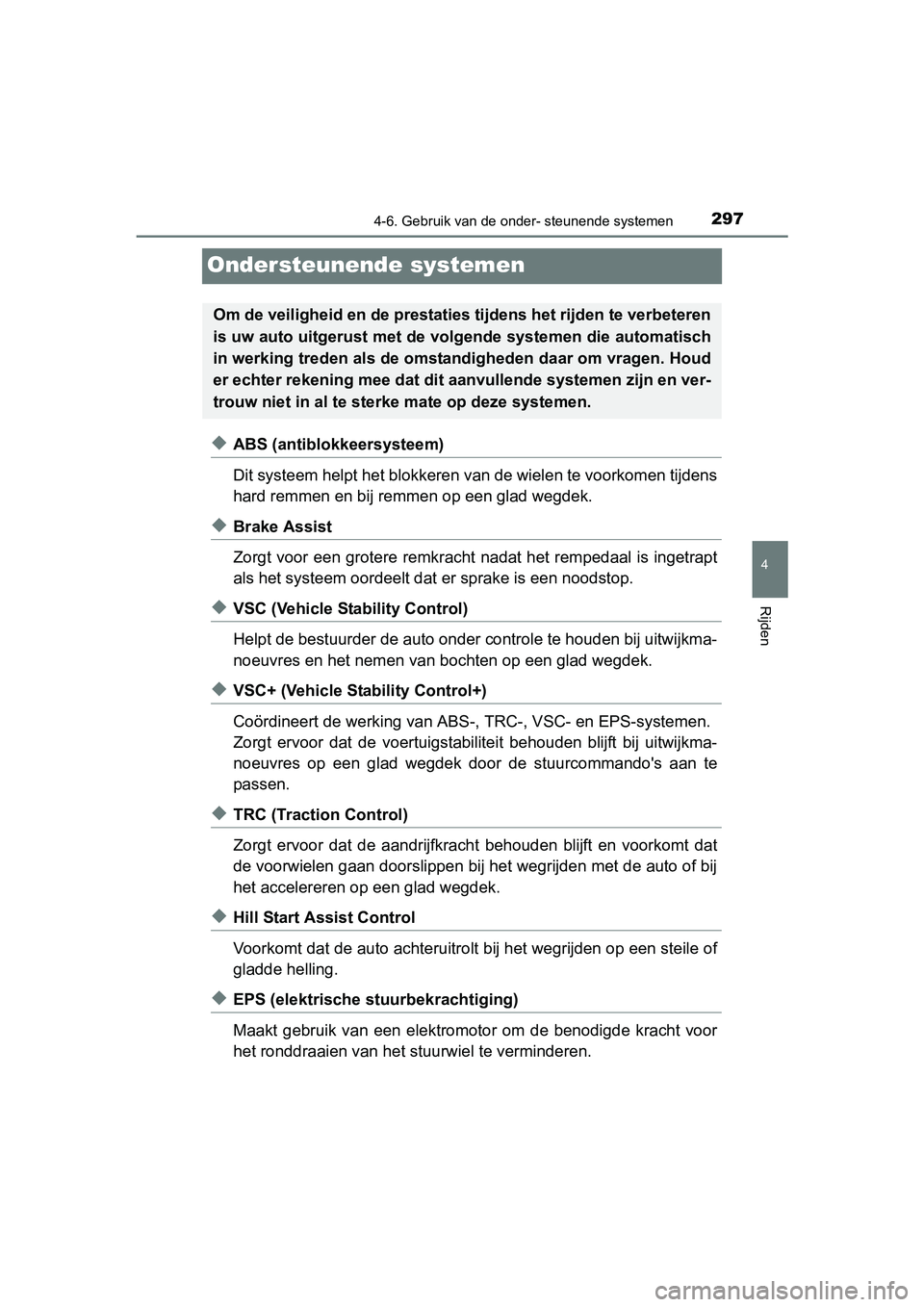

297
4
4-6. Gebruik van de onder- steunende systemen
Rijden
AVENSIS_OM_OM20C20E_(EE)
Ondersteunende systemen
◆ABS (antiblokkeersysteem)
Dit systeem helpt het blokkeren van de wielen te voorkomen tijdens
hard remmen en bij remmen op een glad wegdek.
◆Brake Assist
Zorgt voor een grotere remkracht nadat het rempedaal is ingetrapt
als het systeem oordeelt dat er sprake is een noodstop.
◆VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder controle te houden bij uitwijkma-
noeuvres en het nemen van boc hten op een glad wegdek.
◆VSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-, TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit behouden blijft bij uitwijkma-
noeuvres op een glad wegdek door de stuurcommando's aan te
passen.
◆TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht behouden blijft en voorkomt dat
de voorwielen gaan doorslippen bij het wegrijden met de auto of bij
het accelereren op een glad wegdek.
◆Hill Start Assist Control
Voorkomt dat de auto achteruitrolt bij het wegrijden op een steile of
gladde helling.
◆EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromotor om de benodigde kracht voor
het ronddraaien van het stuurwiel te verminderen.
Om de veiligheid en de prestaties tijdens het rijden te verbeteren
is uw auto uitgerust met de volgende systemen die automatisch
in werking treden als de omstandigheden daar om vragen. Houd
er echter rekening mee dat dit aanvullende systemen zijn en ver-
trouw niet in al te sterke mate op deze systemen.
AVENSIS_OM_OM20C20E_(EE).book Page 29 7 Tuesday, March 3, 2015 4:14 PM

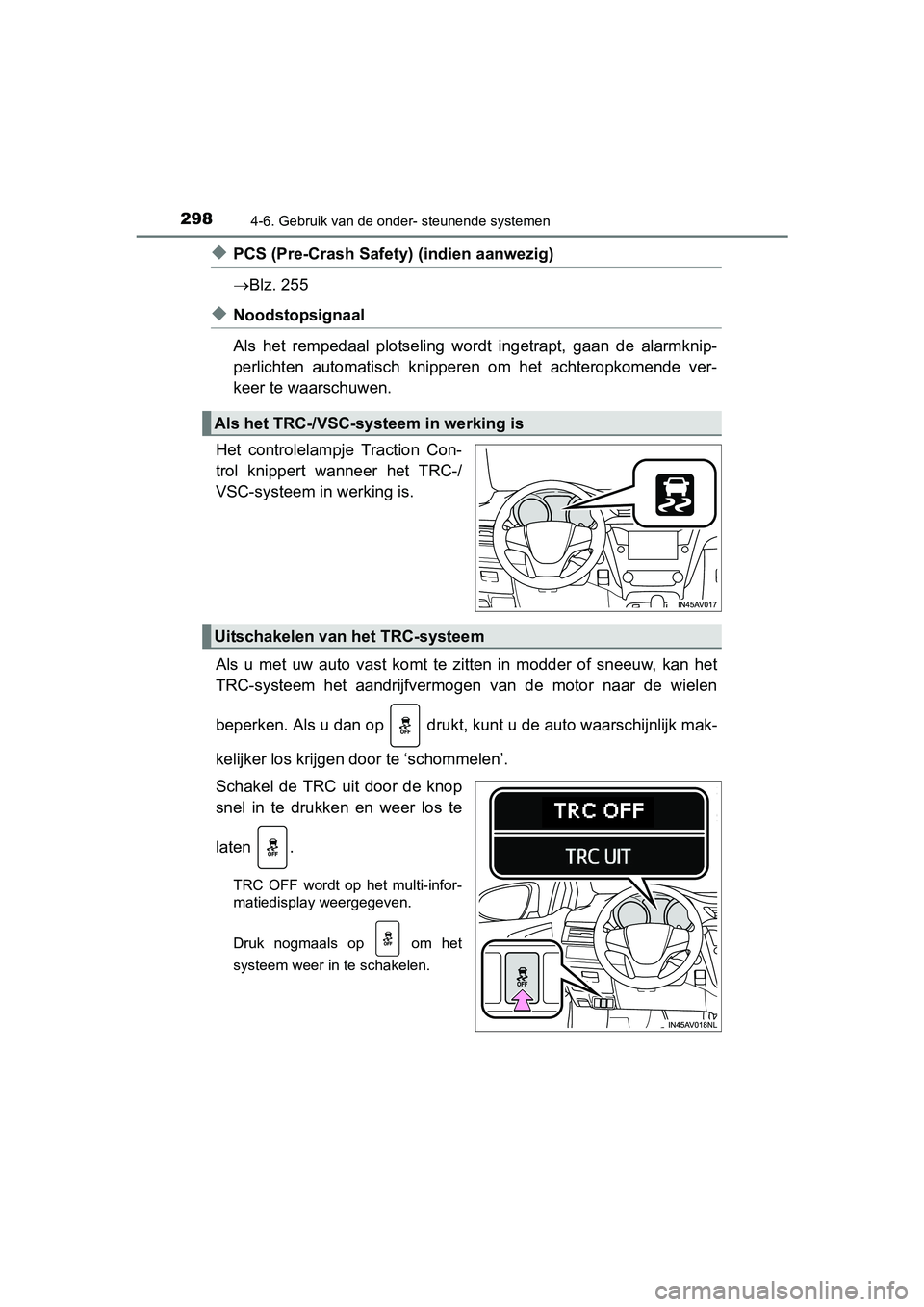

2984-6. Gebruik van de onder- steunende systemen
AVENSIS_OM_OM20C20E_(EE)
◆PCS (Pre-Crash Safety) (indien aanwezig)
Blz. 255
◆Noodstopsignaal
Als het rempedaal plotseling wordt ingetrapt, gaan de alarmknip-
perlichten automatisch knipperen om het achteropkomende ver-
keer te waarschuwen.
Het controlelampje Traction Con-
trol knippert wanneer het TRC-/
VSC-systeem in werking is.
Als u met uw auto vast komt te zitten in modder of sneeuw, kan het
TRC-systeem het aandrijfvermogen van de motor naar de wielen
beperken. Als u dan op drukt, kunt u de auto waarschijnlijk mak-
kelijker los krijgen d oor te ‘schommelen’.
Schakel de TRC uit door de knop
snel in te drukken en weer los te
laten .
TRC OFF wordt op het multi-infor-
matiedisplay weergegeven.
Druk nogmaals op om het
systeem weer in te schakelen.
Als het TRC-/VSC-systeem in werking is
Uitschakelen van het TRC-systeem
AVENSIS_OM_OM20C20E_(EE).book Page 29 8 Tuesday, March 3, 2015 4:14 PM

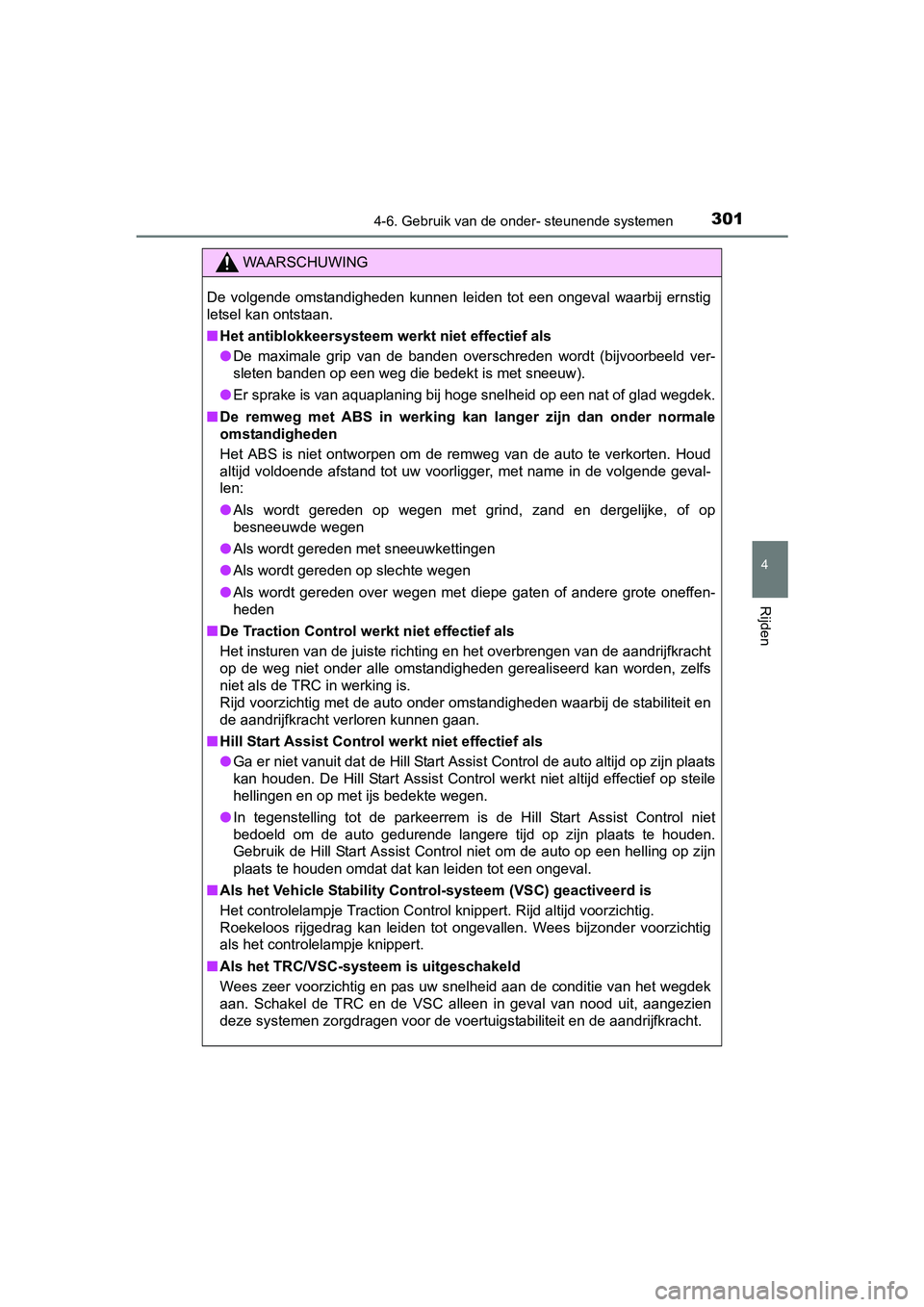

3014-6. Gebruik van de onder- steunende systemen
4
Rijden
AVENSIS_OM_OM20C20E_(EE)
WAARSCHUWING
De volgende omstandigheden kunnen leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
■Het antiblokkeersysteem werkt niet effectief als
● De maximale grip van de banden overschreden wordt (bijvoorbeeld ver-
sleten banden op een weg die bedekt is met sneeuw).
● Er sprake is van aquaplaning bij hoge snelheid op een nat of glad wegdek.
■ De remweg met ABS in werking kan langer zijn dan onder normale
omstandigheden
Het ABS is niet ontworpen om de remweg van de auto te verkorten. Houd
altijd voldoende afstand tot uw voorligger, met name in de volgende geval-
len:
● Als wordt gereden op wegen met grind, zand en dergelijke, of op
besneeuwde wegen
● Als wordt gereden met sneeuwkettingen
● Als wordt gereden op slechte wegen
● Als wordt gereden over wegen met diepe gaten of andere grote oneffen-
heden
■ De Traction Control werkt niet effectief als
Het insturen van de juiste richting en het overbrengen van de aandrijfkracht
op de weg niet onder alle omstandigheden gerealiseerd kan worden, zelfs
niet als de TRC in werking is.
Rijd voorzichtig met de auto onder omstandigheden waarbij de stabiliteit en
de aandrijfkracht verloren kunnen gaan.
■ Hill Start Assist Control werkt niet effectief als
● Ga er niet vanuit dat de Hill Start Assist Control de auto altijd op zijn plaats
kan houden. De Hill Start Assist Control werkt niet altijd effectief op steile
hellingen en op met ijs bedekte wegen.
● In tegenstelling tot de parkeerrem is de Hill Start Assist Control niet
bedoeld om de auto gedurende langere tijd op zijn plaats te houden.
Gebruik de Hill Start Assist Control niet om de auto op een helling op zijn
plaats te houden omdat dat kan leiden tot een ongeval.
■ Als het Vehicle Stability Cont rol-systeem (VSC) geactiveerd is
Het controlelampje Traction Control knippert. Rijd altijd voorzichtig.
Roekeloos rijgedrag kan leiden tot ongevallen. Wees bijzonder voorzichtig
als het controlelampje knippert.
■ Als het TRC/VSC-systeem is uitgeschakeld
Wees zeer voorzichtig en pas uw snelheid aan de conditie van het wegdek
aan. Schakel de TRC en de VSC alleen in geval van nood uit, aangezien
deze systemen zorgdragen voor de voertuigstabiliteit en de aandrijfkracht.
AVENSIS_OM_OM20C20E_(EE).book Page 30 1 Tuesday, March 3, 2015 4:14 PM
644Alfabetische index
AVENSIS_OM_OM20C20E_(EE)
Taal (multi-informatie-display) .................................. 621
Tankdopklep............................. 247 Als de tankdopklep niet kan worden geopend .......... 249
Tanken ...................................... 247 Als de tankdopklep niet kan worden geopend .......... 249
Brandstofsoort....................... 601
Inhoud ................................... 601
Openen van de tankdop........ 249
Telefoontoets
*......................... 356
Toerenteller .............................. 105
Toets Alarmknipperlicht,
schakelaar .......................... 508
Bedieningstoetsen instrumentenpaneel ............ 112
Blokkeerschakelaar ruitbediening ....................... 182
Contactslot .................... 209, 212
Cruise control-schakelaar...... 280
LDA (Lane Departure Alert).. 263
Lichtschakelaar ..................... 232
Ontgrendelschakelaar
achterklep ........................... 139
Paddle shift-
schakelaars ................ 221, 222
Rijmodusselectieschakelaar... 220
Ruitenwisser- en ruiten-
sproeierschakelaar ..... 242, 246
Schakelaar achterruit- en buitenspiegel-
verwarming ................ 384, 391
Schakelaar achterruiten- wisser en -sproeier ............ 246
Schakelaar Automatic High Beam-systeem .......... 269
Schakelaar centrale
vergrendeling ...................... 135 Schakelaar extra
verwarming ......................... 395
Schakelaar mistlampen ........ 240
Schakelaar ruitbediening ...... 182
Schakelaar TRC OFF ........... 298
Schakelaar VSC OFF ........... 298
Schakelaar zonnescherm panoramadak ..................... 421
Schakelaars buitenspiegels .................... 179
Spraaktoets
*
Telefoontoetsen .................... 356
Toets DISP ........................... 108
Toets kilometerteller/ dagteller.............................. 107
Toets SPORT ....................... 220
Toetsen ergonomisch geheugen ........................... 170
Toetsen voor afstands- bediening audiosysteem .... 311
Uitschakeltoets
inbraaksensor ....................... 92
Toyota Safety Sense ............... 251
Traction Control....................... 297
Transmissie Als de selectiehendel niet in een andere stand dan
P kan worden gezet ........... 577
Handgeschakelde t ransmissie .......................... 225
Multidrive CVT ...................... 219
Paddle shift- schakelaars ................ 221, 222
Rijmodusselectieschakelaar... 220
Selecteren van een schakelstand ...................... 220
TRC (Traction Control) Functie .................................. 297
Schakelaar TRC OFF ........... 298
T
AVENSIS_OM_OM20C20E_(EE).book Page 64 4 Tuesday, March 3, 2015 4:14 PM

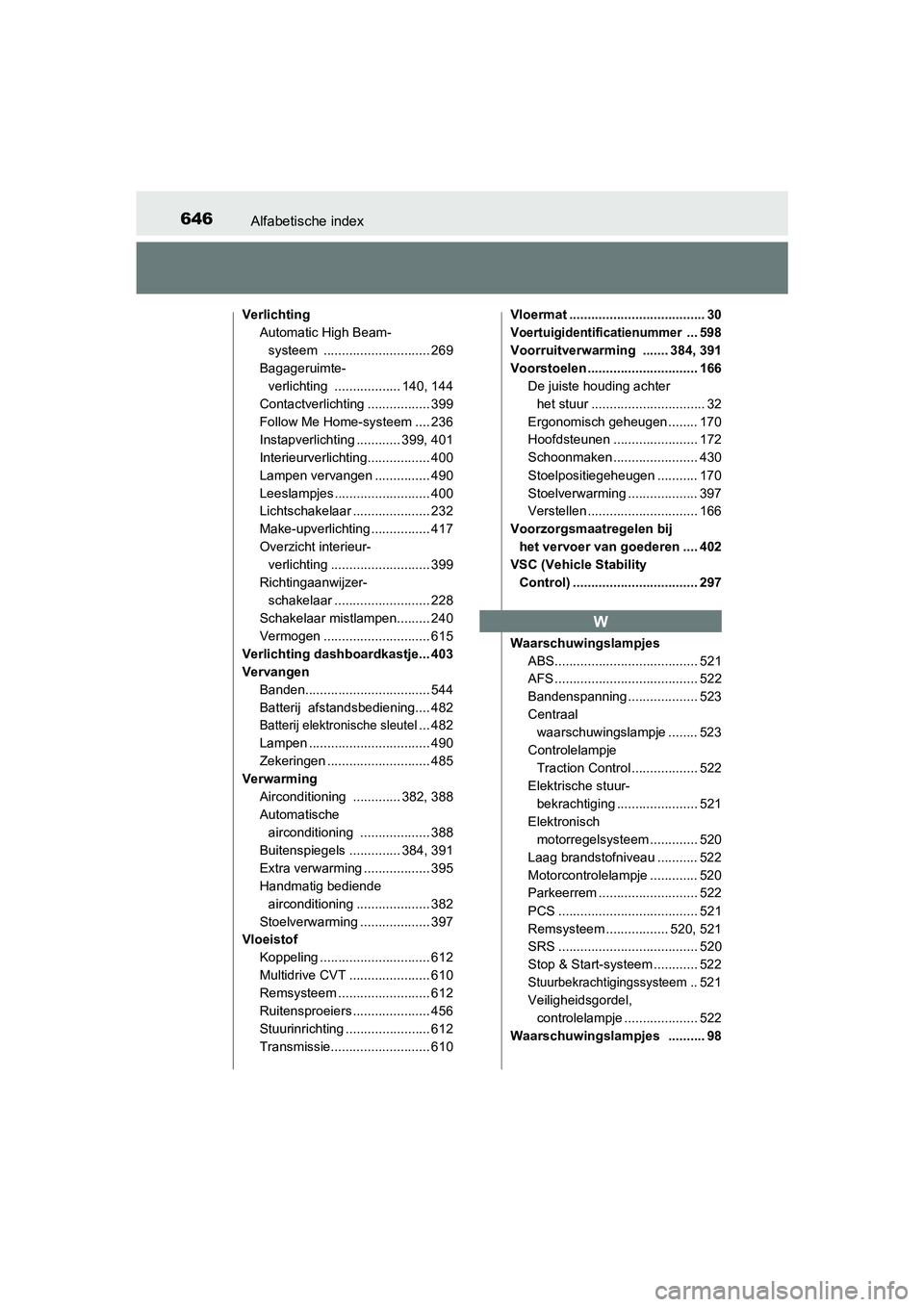

646Alfabetische index
AVENSIS_OM_OM20C20E_(EE)
VerlichtingAutomatic High Beam-
systeem ............ ................. 269
Bagageruimte- verlichting .................. 140, 144
Contactverlichting ................. 399
Follow Me Home-systeem .... 236
Instapverlichting ............ 399, 401
Interieurverlichting................. 400
Lampen vervangen ............... 490
Leeslampjes .......................... 400
Lichtschakelaar ..................... 232
Make-upverlichting ................ 417
Overzicht interieur- verlichting ........................... 399
Richtingaanwijzer- schakelaar .......................... 228
Schakelaar mistlampen......... 240
Vermogen ............................. 615
Verlichting dashboardkastje... 403
Vervangen Banden.................................. 544
Batterij afstandsbediening.... 482
Batterij elektronische sleutel... 482
Lampen ................................. 490
Zekeringen ............................ 485
Verwarming
Airconditioning ............. 382, 388
Automatische airconditioning ................... 388
Buitenspiegels .............. 384, 391
Extra verwarming .................. 395
Handmatig bediende airconditioning .................... 382
Stoelverwarming ................... 397
Vloeistof
Koppeling .............................. 612
Multidrive CVT ...................... 610
Remsysteem ......................... 612
Ruitensproeiers ..................... 456
Stuurinrichting ....................... 612
Transmissie........................... 610 Vloermat ..................................... 30
Voertuigidentificatienummer ... 598
Voorruitverwarming ....... 384, 391
Voorstoelen .............................. 166 De juiste houding achter
het stuur ............................... 32
Ergonomisch geheugen ........ 170
Hoofdsteunen ....................... 172
Schoonmaken ....................... 430
Stoelpositiegeheugen ........... 170
Stoelverwarming ................... 397
Verstellen .............................. 166
Voorzorgsmaatregelen bij het vervoer van goederen .... 402
VSC (Vehicle Stability
Control) .................................. 297
Waarschuwingslampjes ABS....................................... 521
AFS ....................................... 522
Bandenspanning ................... 523
Centraal waarschuwingslampje ........ 523
Controlelampje Traction Control .................. 522
Elektrische stuur-
bekrachtiging ...................... 521
Elektronisch motorregelsysteem ............. 520
Laag brandstofniveau ........... 522
Motorcontrolelampje ............. 520
Parkeerrem ........................... 522
PCS ...................................... 521
Remsysteem ................. 520, 521
SRS ...................................... 520
Stop & Start-systeem ............ 522
Stuurbekrachtigingssysteem.. 521
Veiligheidsgordel,
controlelampje .................... 522
Waarschuwingslampjes .......... 98
W
AVENSIS_OM_OM20C20E_(EE).book Page 64 6 Tuesday, March 3, 2015 4:14 PM
