2016 TOYOTA AVENSIS air condition

4387-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
WAARSCHUWING
In de motorruimte bevinden zich onderdelen en vloeistoffen die plotseling
kunnen bewegen, heet worden of onder elektrische spanning staan. Neem
onderstaande voorzorgsmaatregelen in acht om ernstig letsel te voorkomen.
■Tijdens werkzaamheden onder de motorkap
● Houd handen, kleding en gereedschap uit de buurt van de draaiende ven-
tilator en de aandrijfriem.
● Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijke niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Niet roken en geen open vuur bij brandstof en bij de accu. De brandstof-
en accudampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in uw ogen krijgt, spoel ze dan onmid-
dellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilator of de radiateur
Auto's zonder Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de el ektrische koelventilator automatisch
worden ingeschakeld als de airconditioning aan is en/of als de koelvloeistof-
temperatuur te hoog wordt. ( Blz. 453)
Auto's met Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de el ektrische koelventilator automatisch
worden ingeschakeld als de airconditioning aan is en/of als de koelvloeistof-
temperatuur te hoog wordt. ( Blz. 453)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
AVENSIS_OM_OM20C20E_(EE).book Page 43 8 Tuesday, March 3, 2015 4:14 PM

4807-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
Interieurfilter
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de klau-
wen los te maken.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Verwijderen
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 48 0 Tuesday, March 3, 2015 4:14 PM

4817-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging
Verwijder de afdekkap van het filter.
Verwijder het interieurfilter en
vervang het.
De merktekensUP op het filter
moeten naar boven wijzen.
■ Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het onderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
4
Auto's met linkse besturingAuto's met rechtse besturing
5
OPMERKING
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
AVENSIS_OM_OM20C20E_(EE).book Page 48 1 Tuesday, March 3, 2015 4:14 PM

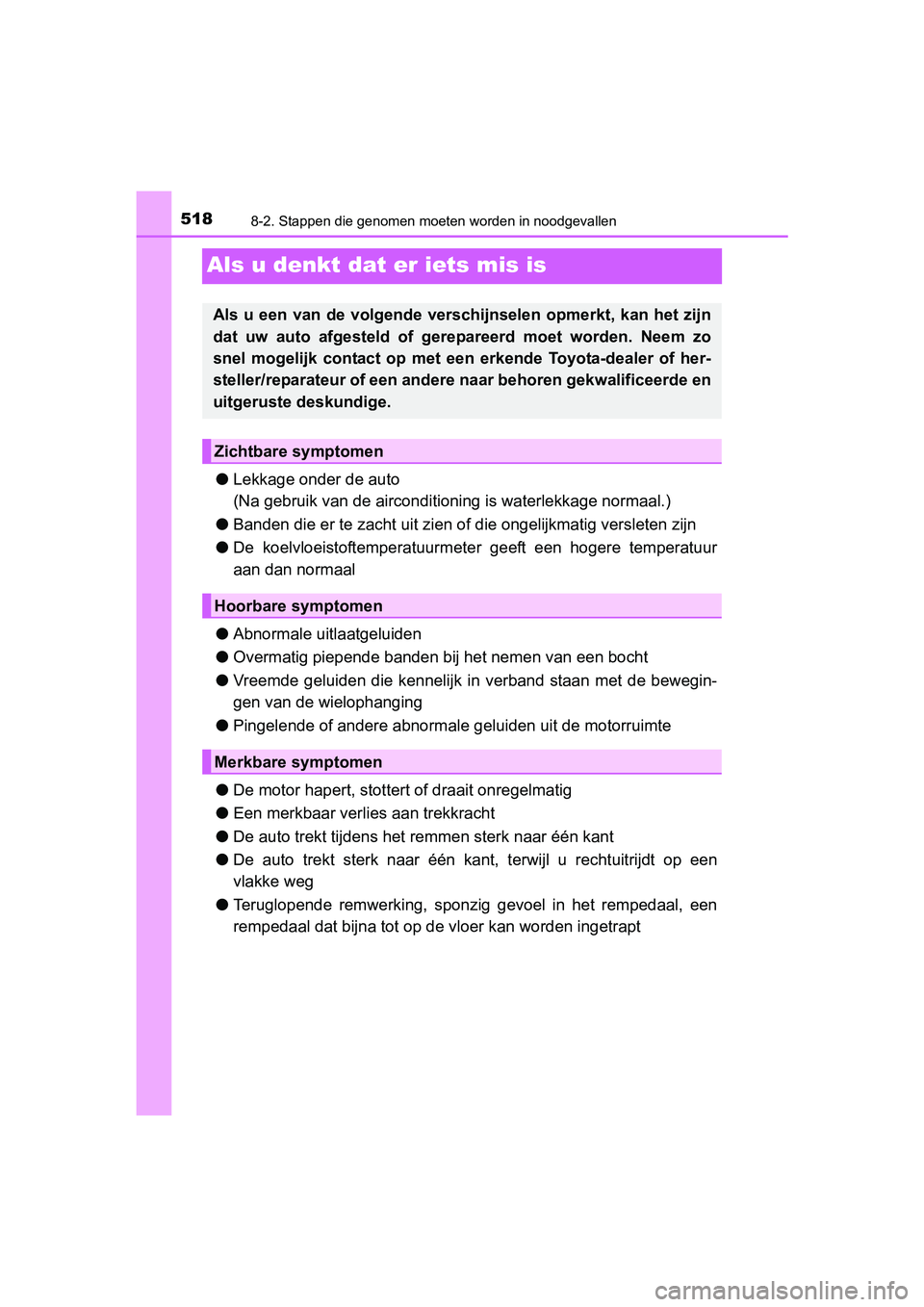

5188-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditioning is waterlekkage normaal.)
● Banden die er te zacht uit zien of die ongelijkmatig versleten zijn
● De koelvloeistoftemperatuurmeter geeft een hogere temperatuur
aan dan normaal
● Abnormale uitlaatgeluiden
● Overmatig piepende banden bij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale geluiden uit de motorruimte
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlies aan trekkracht
● De auto trekt tijdens het remmen sterk naar één kant
● De auto trekt sterk naar één ka nt, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, kan het zijn
dat uw auto afgesteld of gerepareerd moet worden. Neem zo
snel mogelijk contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
AVENSIS_OM_OM20C20E_(EE).book Page 51 8 Tuesday, March 3, 2015 4:14 PM

5918-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen
Reservoir
Streepje FULL
Streepje LOW
Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Start de motor, schakel de airconditioning in en controleer of de
koelventilator van de ra diateur draait en of er geen koelvloeistof lekt
uit de radiateur of de slangen.
De koelventilator gaat draaien als de airconditioning wordt ingeschakeld
direct na een koude start. Controleer of de ventilator draait door ernaar te
luisteren en te voelen of er luchtstroom is. Schakel als u hier niet zeker van
bent de airconditioning nog een aantal keer in en uit.
(De ventilator werkt mogelijk niet bij temperaturen beneden het vriespunt.)
Als de koelventilator niet draait:
Zet de motor onmiddellijk uit en ne em contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
3
5
6
7
AVENSIS_OM_OM20C20E_(EE).book Page 59 1 Tuesday, March 3, 2015 4:14 PM

6279-2. Persoonlijke voorkeurs- instellingen
AVENSIS_OM_OM20C20E_(EE)
9
Voertuigspecificaties
■Richtingaanwijzerschakelaar (Blz. 228)
■Automatische airconditioning ( Blz. 391)
Selecteer “Voertuig” op het sc herm “Setup” van het navigatie-
systeem of multimediasysteem en selecteer “Klimaatregelings-
instelling”.
FunctieStandaard- instelling Persoonlijke
voorkeurs- instelling
Aantal keren knipperen bij het
veranderen van rijbaan 34--O
5
6
7
Uit
123
FunctieStandaard- instelling Persoonlijke
voorkeurs- instelling
Aanjagersnelheid in automati-
sche modus GemiddeldSnelO-OLangzaam
WAARSCHUWING
■
Tijdens het aanpassen van de pe rsoonlijke voorkeursinstellingen
Aangezien de motor tijdens het aanpassen moet draaien, dient de auto te
worden geparkeerd op een plaats met voldoende ventilatie. In een afgeslo-
ten ruimte, zoals een garage, kunnen uitlaatgassen die het schadelijke
koolmonoxide (CO) bevatten, zich ophopen en in de auto terechtkomen. Dit
kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Tijdens het aanpassen van de pe rsoonlijke voorkeursinstellingen
Om te voorkomen dat de accu leegraakt, dient de motor te draaien terwijl de
persoonlijke voorkeursinstellingen worden aangepast.
123
AVENSIS_OM_OM20C20E_(EE).book Page 62 7 Tuesday, March 3, 2015 4:14 PM

634Alfabetische index
AVENSIS_OM_OM20C20E_(EE)
Alfabetische index
A/C..................................... 382, 388Automatische
airconditioning ................... 388
Handmatig bediende airconditioning .................... 382
Interieurfilter .......................... 480
Aan/uit-schakelaar airbag ......... 52
ABS (antiblokkeersysteem) ... 297 Functie .................................. 297
Waarschuwingslampje .......... 521
Accessoireaansluiting............. 418
Accu Accu controleren ................... 453
Als de accu ontladen is ......... 585
Rijden in de winter, voorbereidingen en
controles ............................. 303
Achterklep ................................ 143
Afstandsbediening ............... 121
Achterlichten Lampen vervangen ............... 504
Lichtschakelaar ..................... 232
Vermogen ............................. 615
Achterruitenwisser .................. 246
Achterruitverwarming
Achterruit....................... 384, 391
Buitenspiegels .............. 384, 391
Voorruit ......................... 384, 391
Achterstoel Rugleuningen achter
neerklappen ........................ 168
Achteruitrijlichten Lampen vervangen ....... 498, 499
Vermogen ............................. 615
Afdekkap motorruimte ........................... 445
Afmetingen ............................... 596
AFS (Adaptive Front Lighting-systeem) ................ 234
Waarschuwingslampje .......... 522 Afstandsbediening
Afstandsbediening ................ 121
Batterij vervangen ................. 482
Energiebesparende functie ... 152
Smart entry-systeem
met startknop...................... 148
Vergrendelen/ontgrendelen .. 121
Airbags ....................................... 39
Aan/uit-schakelaar airbag ....... 52
Aanbrengen van wijzigingen aan en demonteren van
airbags.................................. 45
Airbags.................................... 39
Airbags, algemene voorzorgsmaatregelen.......... 41
Airbags, voorzorgs- maatregelen voor kinderen.. 41
Curtain airbags,
voorzorgsmaatregelen ......... 41
Curtain airbags, werkingsvoorwaarden ......... 46
De juiste houding achter het stuur .................... 32
Plaats van airbags .................. 39
Side airbags, voorwaarden
voor activering ..................... 46
Voorwaarden voor
activering van airbags ......... 46
Voorzorgsmaatregelen side airbag ............................ 41
Voorzorgsmaatregelen side airbags en
curtain airbags ...................... 41
Waarschuwingslampje airbag ................................. 520
Werkingsvoorwaarden
side airbags en
curtain airbags ..................... 46
A
AVENSIS_OM_OM20C20E_(EE).book Page 63 4 Tuesday, March 3, 2015 4:14 PM

635Alfabetische index
AVENSIS_OM_OM20C20E_(EE)
Airconditioning ............... 382, 388Automatische
airconditioning ................... 388
Handmatig bediende airconditioning .................... 382
Interieurfilter .......................... 480
Alarm........................................... 89 Alarm....................................... 89
Waarschuwingszoemer......... 520
Alarmknipperlichten ................ 508
Antenne Radio............................. 320, 426
Smart entry-systeem
met startknop ...................... 148
Antiblokkeersysteem .............. 297
Functie .................................. 297
Waarschuwingslampje .......... 521
Antidiefstalsysteem
Alarm....................................... 89
Inbraaksensor ......................... 92
Startblokkering ........................ 78
Supervergrendeling................. 87
Armsteun .................................. 419
Audio-ingang.... 312, 332, 341, 349
Audiosysteem (met navigatiesysteem)
*
Audiosysteem*........................ 308
Antenne................................. 320
Audio-ingang ......................... 349
Audiotoetsen op het stuurwiel .................. 311
AUX-aansluiting .................... 349
Bluetooth
®-audio................... 364
CD-speler .............................. 321
Draagbare audioapparatuur .. 312
iPod ....................................... 332
MP3/WMA-disc ..................... 321
Optimaal gebruik ................... 313
Radio..................................... 315
USB-geheugen ..................... 341 Automatic High Beam-
systeem .................................. 269
Automatische airconditioning Automatische airconditioning ................... 388
Interieurfilter .......................... 480
Automatische verlichting ....... 237
Automatische verticale koplampverstelling .............. 239
AUX-aansluiting
*..................... 312
Baby- of kinderzitje ................... 55 Bovenste gordel vastmaken ... 76
Gebruikmaken van een bevestigingssteun.......... 76
Plaatsingsmethode | baby- of kinderzitje .............. 59
Vastgezet met een ISOfix- bevestigingssysteem ........... 69
Vastgezet met een
veiligheidsgordel................... 64
Bagageafdekking ..................... 412
Bagagehaken ................... 408, 410
Bagageruimte Achterklepgreep.................... 140
Afstandsbediening ................ 121
Bagageafdekking .................. 412
Bagagehaken........................ 410
Bagagenet ............................ 414
Bagageruimteverlichting ....... 140
Extra opbergvak.................... 411
Ontgrendelschakelaar achterklep ........................... 139
Skiluik .................................. 420
Smart entry-systeem met startknop...................... 132
Voorzieningen bagageruimte 139
Waarschuwingsmelding open achterklep ................. 531
B
*: Raadpleeg bij auto's met een navigatiesysteem of multimediasysteem de
handleiding voor het navigatie- en multimediasysteem.
AVENSIS_OM_OM20C20E_(EE).book Page 63 5 Tuesday, March 3, 2015 4:14 PM
