2016 TOYOTA AURIS TOURING SPORTS Manuel du propriétaire (in French)

5297-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12K54K)
XSous le tableau de bord côté conducteur (véhicules à conduite à gauche)
Type A:
Retirez le couvercle.
Type B: Ouvrez le casier auxiliaire.
Appuyez de chaque côté du casier
auxiliaire pour libérer les ergots
supérieurs.
Retirez le casier auxiliaire et déta-
chez les ergots inférieurs.
1
2

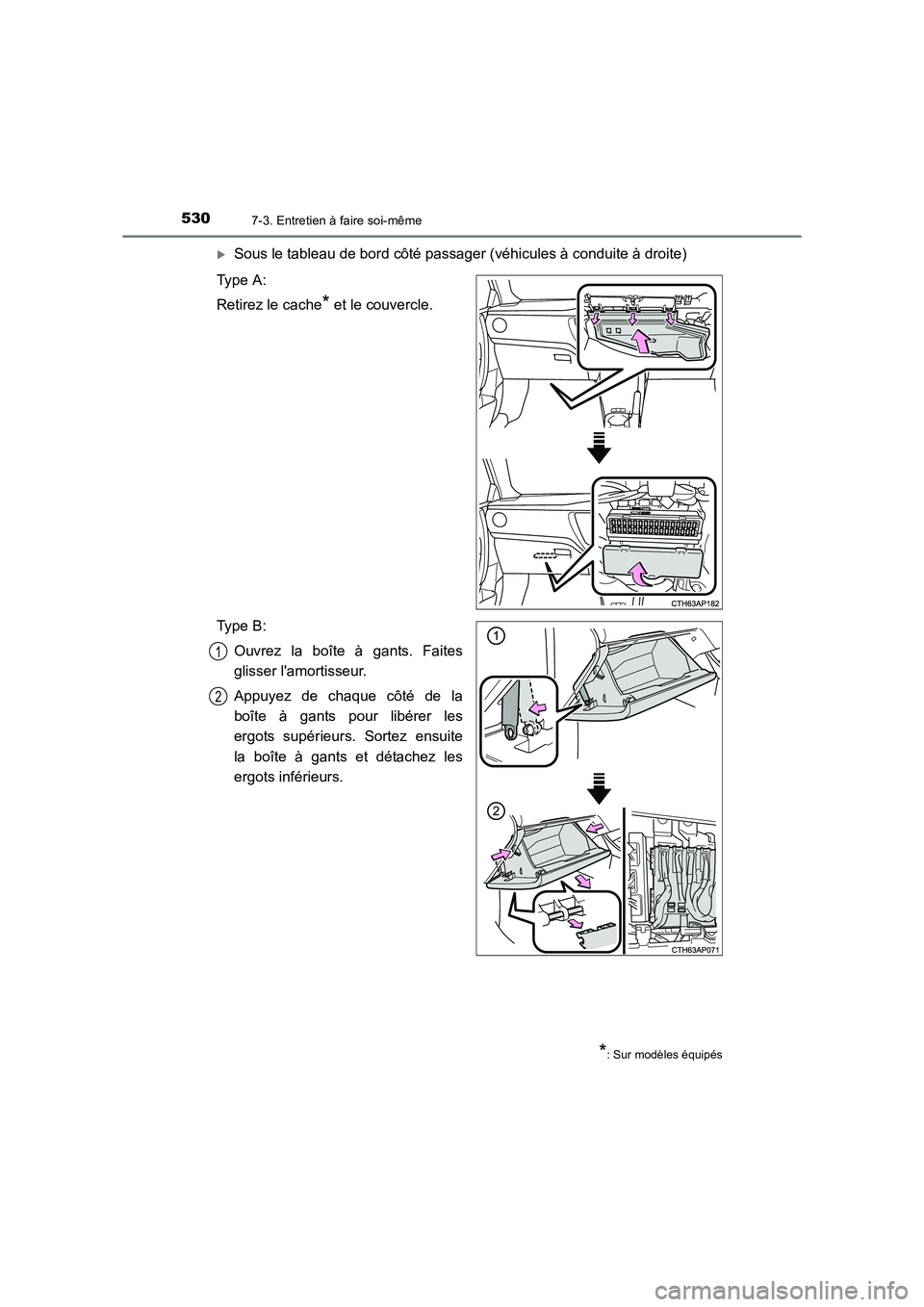

5307-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12K54K)
XSous le tableau de bord côté passager (véhicules à conduite à droite)
Type A:
Retirez le cache
* et le couvercle.
Type B: Ouvrez la boîte à gants. Faites
glisser l'amortisseur.
Appuyez de chaque côté de la
boîte à gants pour libérer les
ergots supérieurs. Sortez ensuite
la boîte à gants et détachez les
ergots inférieurs.
*: Sur modèles équipés
1
2

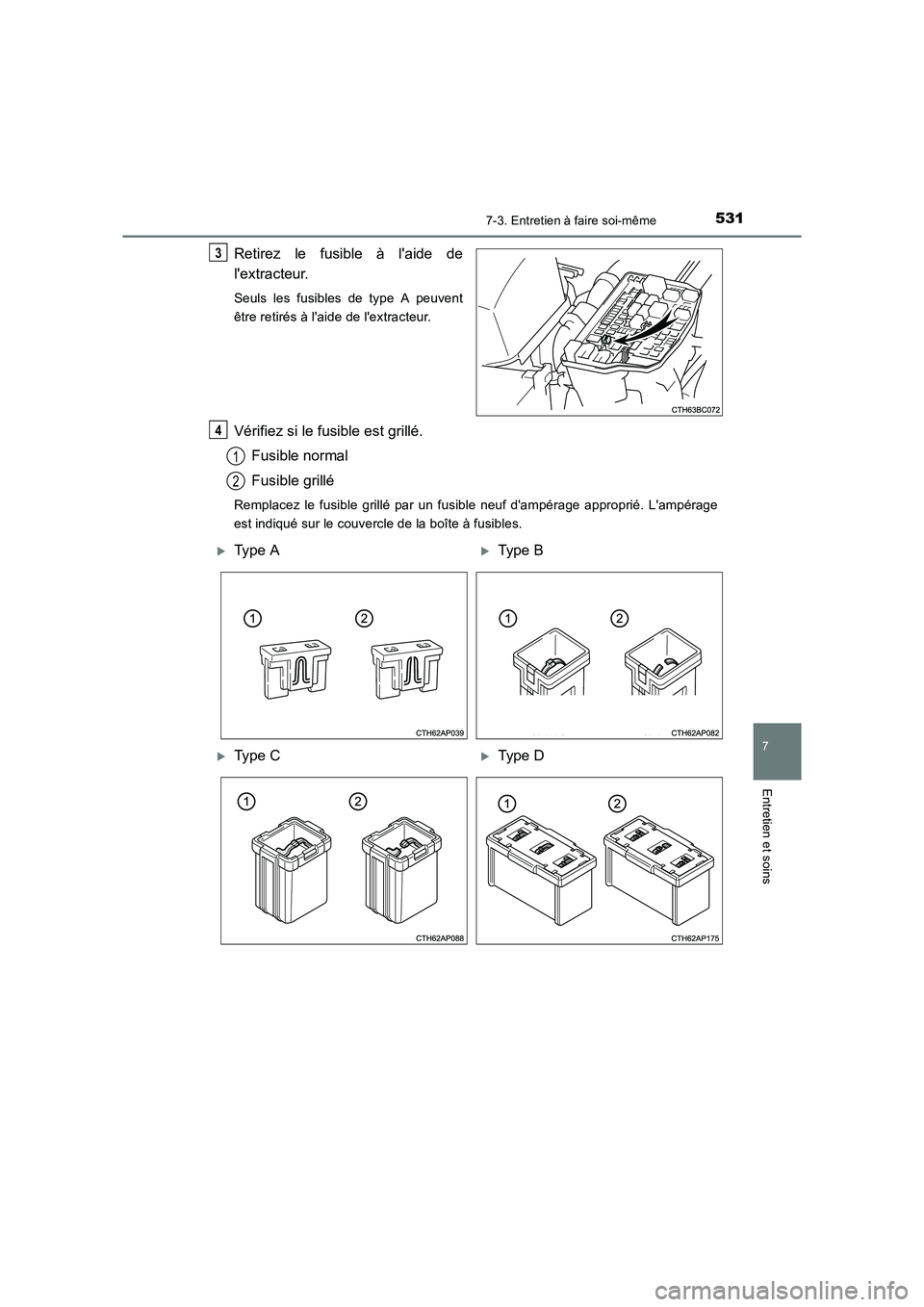

5317-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12K54K)
Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A peuvent
être retirés à l'aide de l'extracteur.
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié. L'ampérage
est indiqué sur le couvercle de la boîte à fusibles.
3
4
1
2
XType AXType B
XType CXType D

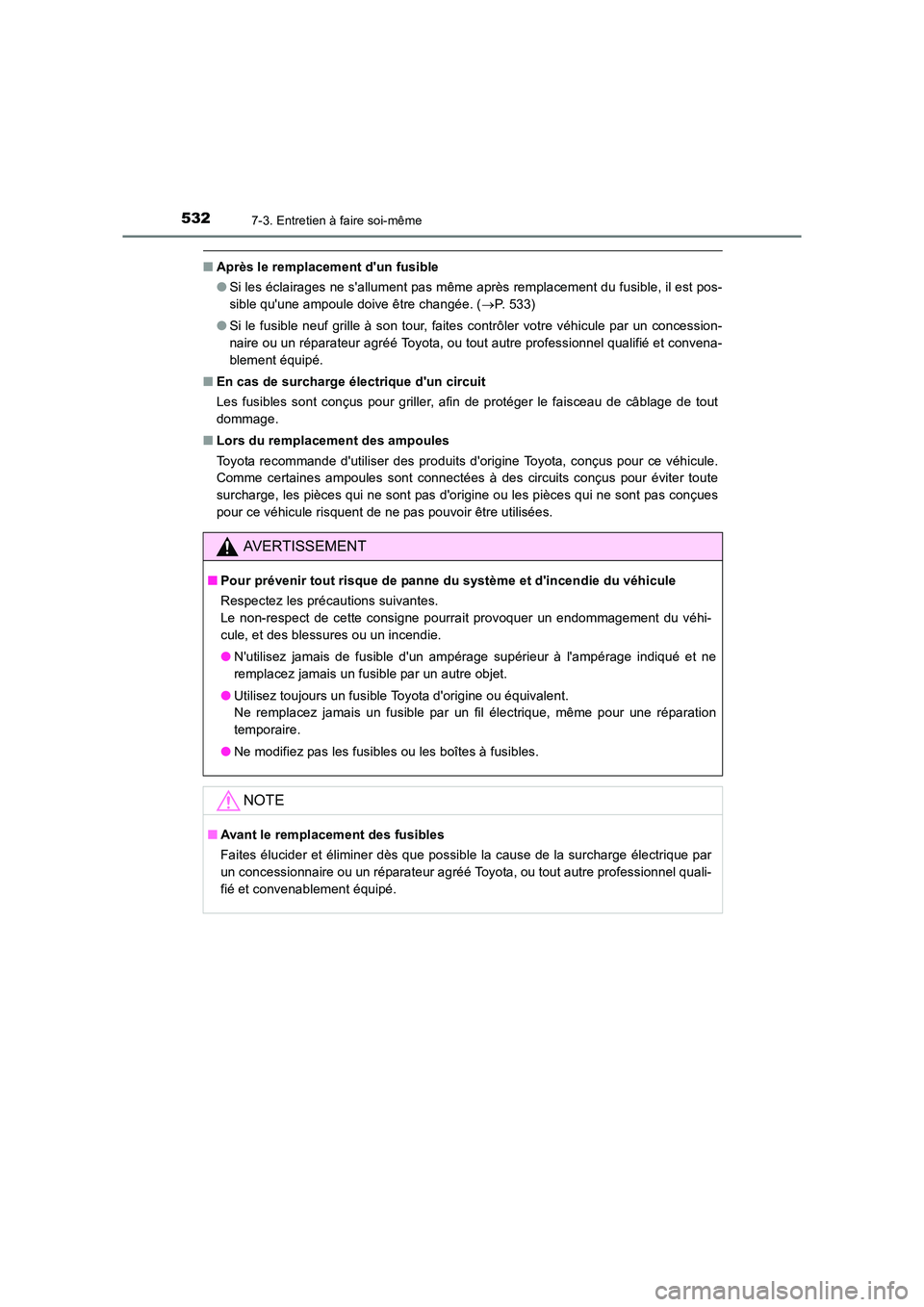

5327-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12K54K)
■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il est pos-
sible qu'une ampoule doive être changée. ( →P. 533)
● Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un concession-
naire ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et convena-
blement équipé.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage de tout
dommage.
■ Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce véhicule.
Comme certaines ampoules sont connectées à des circuits conçus pour éviter toute
surcharge, les pièces qui ne sont pas d'origine ou les pièces qui ne sont pas conçues
pour ce véhicule risquent de ne pas pouvoir être utilisées.
AVERTISSEMENT
■Pour prévenir tout risque de panne du système et d'incendie du véhicule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement du véhi-
cule, et des blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué et ne
remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation
temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge électrique par
un concessionnaire ou un réparateur agréé Toyota, ou tout autre professionnel quali-
fié et convenablement équipé.

5337-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12K54K)
Vérifiez la puissance de l'ampoule à remplacer. (→P. 650)
■Avant
XVéhicules avec phares halogène
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La diffi-
culté de remplacement des ampoul es dépend de celles-ci. Comme il
existe un risque que les composants soient endommagés, nous vous
recommandons de faire effectuer ce remplacement par un concession-
naire ou un réparateur agréé Toyota , ou tout autre professionnel quali-
fié et convenablement équipé.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
Phares
Clignotants latéraux
Clignotants avant
Feux antibrouillards avant (sur modèles équipés)1
2
3
4

5347-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12K54K)
XVéhicules avec phares à LED
■Arrière (véhicules à conduite à gauche)
Clignotants latéraux
Clignotants avant
Feux antibrouillards avant (sur modèles équipés)1
2
3
Feu de recul
Feux de stop
Clignotants arrière
Éclairages de plaque d'immatriculation1
2
3
4

5357-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12K54K)■
Arrière (véhicules à conduite à droite)
Feux de stop
Feu de recul
Éclairages de plaque d'immatriculation
Clignotants arrière1
2
3
4

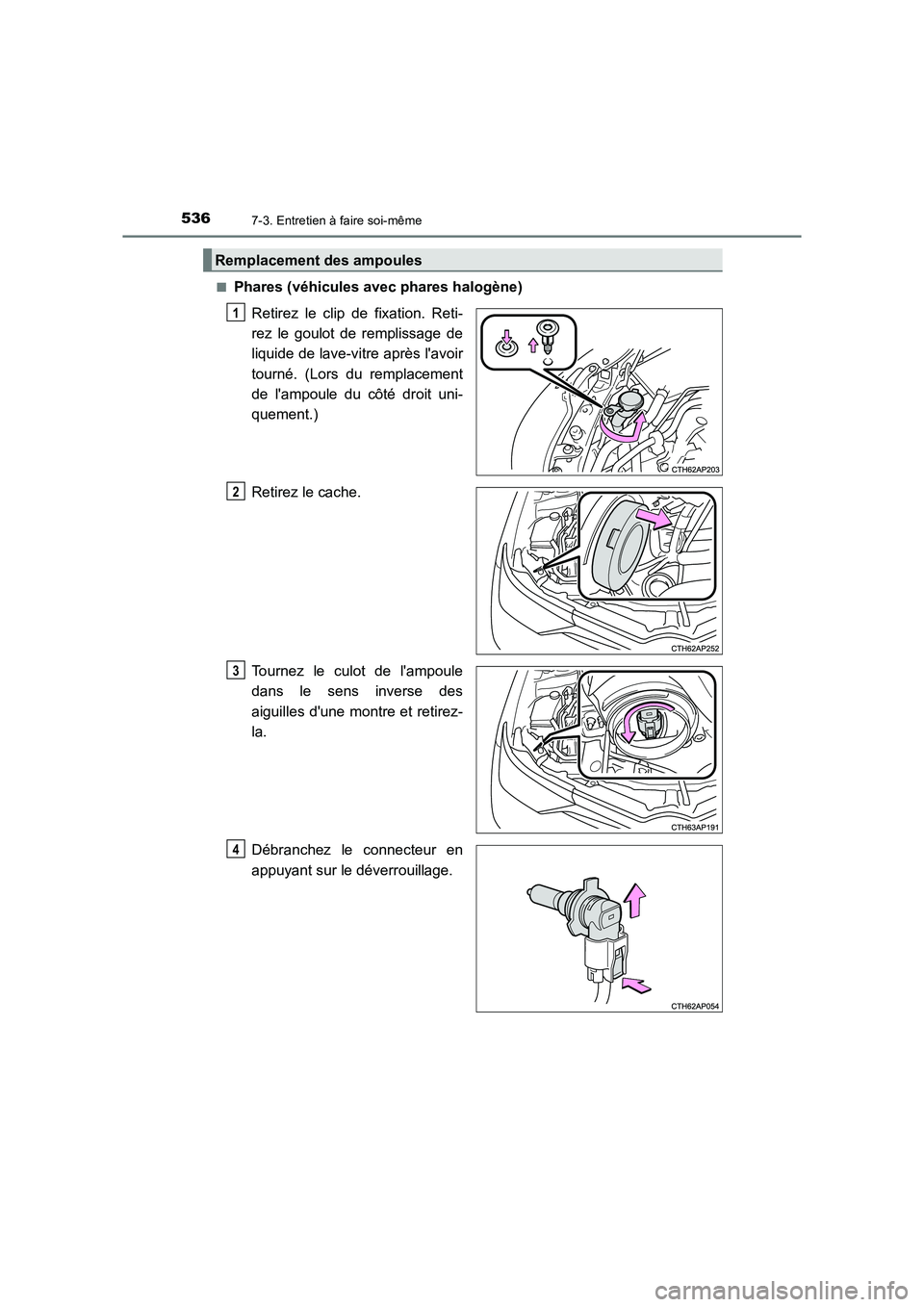

5367-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12K54K)■
Phares (véhicules avec phares halogène)
Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)
Retirez le cache.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.
Débranchez le connecteur en
appuyant sur le déverrouillage.
Remplacement des ampoules
1
2
3
4
