2016 TOYOTA AURIS TOURING SPORTS Manuel du propriétaire (in French)

4737-2. Entretien
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12K54K)

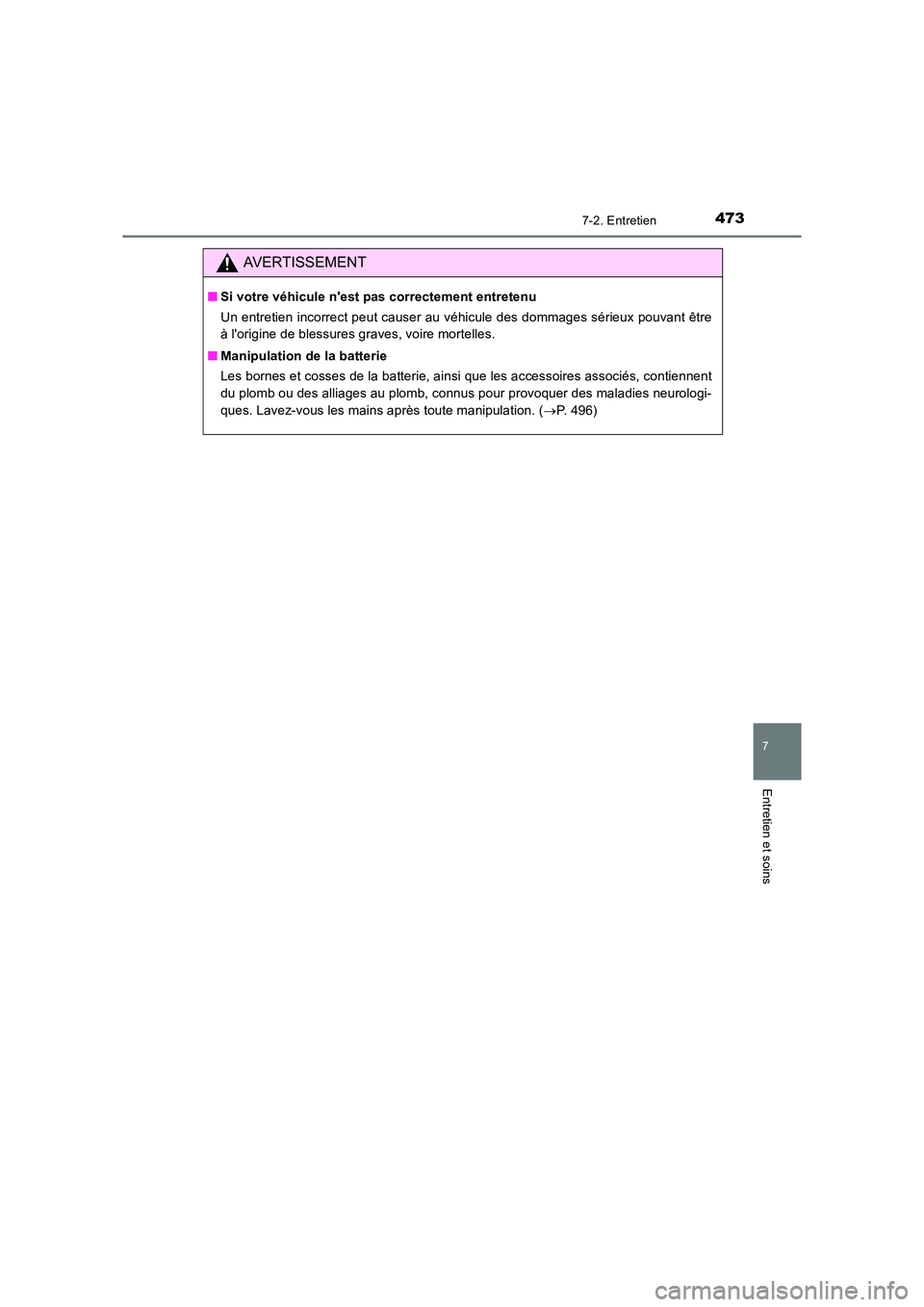

AVERTISSEMENT
■Si votre véhicule n'est pas correctement entretenu
Un entretien incorrect peut causer au véhicule des dommages sérieux pouvant être
à l'origine de blessures graves, voire mortelles.
■ Manipulation de la batterie
Les bornes et cosses de la batterie, ainsi que les accessoires associés, contiennent
du plomb ou des alliages au plomb, connus pour provoquer des maladies neurologi-
ques. Lavez-vous les mains après toute manipulation. ( →P. 496)

474
UK_AURIS_Touring_Sport_EK (OM12K54K)
7-3. Entretien à faire soi-même
Précautions concer nant l'entretien à faire soi-
même
Si vous décidez d'effectuer vous-même les opérations d'entretien,
veillez à bien suivre la procédure décrite dans les sections correspon-
dantes.
ÉlémentsPièces et outils
État de la batterie
( → P. 496)• Eau chaude• Bicarbonate de
soude•Graisse
• Clé conventionnelle (pour les boulons de bridage des bor-nes)
Niveau de liquide de
refroidissement
moteur ( →P. 493)
• “Toyota Super Long Life Coolant” «Liquide de refroidisse-
ment Toyota super longue durée» ou équivalent haut de
gamme, à base d'éthylène glycol, ne contenant ni silicates,
ni amines, ni nitrites, ni borates et issu de la technologie
des acides organiques hybrides longue durée
Le liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» est pré-
mélangé avec 50% de liquide de refroidissement et 50%
d'eau déminéralisée.
• Entonnoir (réservé aux ajouts de liquide de refroidisse-
ment)
Niveau d'huile
moteur ( →P. 485)
• “Toyota Genuine Motor Oil” «Huile moteur Toyota d'ori-
gine» ou équivalent
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux appoints en huile moteur)
Fusibles ( →P. 528)• Fusible de même ampérage que celui d'origine
Ampoules
(→ P. 533)
• Ampoule avec même numéro et même puissance que
celle d'origine
• Tournevis cruciforme
• Tournevis plat• Clé de serrage
Radiateur, conden-
seur et refroidis-
seur intermédiaire
(→ P. 495)

Pression de gon-
flage des pneus
(→ P. 518)• Manomètre de pression des pneus
• Source d'air comprimé

4757-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12K54K)
Liquide de lave-vitre
(→ P. 499)
• Eau ou liquide de lave-vitre contenant de l'antigel (pour
une utilisation en hiver)
• Entonnoir (réservé aux ajouts d'eau ou de liquide de lave-vitre)
AVERTISSEMENT
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui peuvent
se mettre en mouvement brutalement, être brûlants ou sous tension électrique. Pour
éviter des blessures graves, voire mortelles, observez les précautions suivantes.
■ Lorsque vous intervenez dans le compartiment moteur
●N'approchez jamais vos mains, vos vêtements et vos outils du ventilateur et des
courroies moteur en mouvement.
● Ne touchez pas le moteur, le radiateur, le collecteur d'échappement, etc. immédia-
tement après avoir roulé, car ils risquent d'être brûlants. L'huile et les autres liqui-
des peuvent également être très chauds.
● Ne laissez rien d'aisément inflammable, comme du papier ou des chiffons, dans le
compartiment moteur.
● Ne fumez pas et n'exposez pas le carburant ni la batterie à des étincelles ou à une
flamme nue. Les vapeurs de carburant et les émanations de la batterie sont inflam-
mables.
● Soyez extrêmement prudent lorsque vous intervenez sur la batterie. Elle contient
de l'acide sulfurique toxique et corrosif.
● Faites attention car le liquide de frein est un produit dangereux pour vos yeux ou
vos mains et il détériore les surfaces peintes. En cas de contact du liquide avec les
mains ou les yeux, rincez immédiatement la partie touchée à l'eau claire.
Si un inconfort quelconque persiste, consultez un médecin.
■ Lorsque vous intervenez à proximité directe des ventilateurs de refroidisse-
ment électriques ou de la grille du radiateur
Véhicules sans système d'accès et de démarrage mains libres:
Assurez-vous que le contact du moteur est sur arrêt.
Lorsque le contact du moteur est sur la position “ON”, le ventilateur de refroidisse-
ment électrique est susceptible de se mettre automatiquement en route si la climati-
sation est en marche et/ou que le liquide de refroidissement est chaud. ( →P. 495)
Véhicules équipés d'un système d'accès et de démarrage mains libres:
Assurez-vous que le contact du moteur est sur arrêt.
Lorsque le contact du moteur est en mode IGNITION ON, le ventilateur de refroidis-
sement électrique est susceptible de se mettre automatiquement en route dès que la
climatisation est en marche et/ou dès que le liquide de refroidissement est chaud.
( → P. 495)
ÉlémentsPièces et outils

4767-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12K54K)
AVERTISSEMENT
■Lunettes de sécurité
Portez des lunettes de protection pour vous protéger les yeux contre les projectiles
ou chutes de corps solides et contre les projections de liquides, etc.
NOTE
■Si vous retirez le filtre à air
Le fait de rouler avec le filtre à air retiré risque d'être à l'origine d'une usure prématu-
rée du moteur causée par les impuretés en suspension dans l'air.
■ Si le niveau de liquide est insuffisant ou excessif
Il est normal que le niveau de liquide de frein baisse légèrement lorsque les plaquet-
tes de frein s'usent ou lorsque le niveau de liquide dans l'accumulateur est haut.
Si le réservoir doit être fréquemment rempli, cela peut indiquer un problème grave.

4777-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12K54K)
Tirez sur le levier de déverrouillage
du capot.
Le capot se soulève légèrement.
Tirez le levier du loquet auxiliaire
vers le haut et soulevez le capot.
Maintenez le capot ouvert en insé-
rant la béquille de support dans la
fente.
Capot
Pour ouvrir le capot, débloquez le verrou depuis l'intérieur du véhicule.
1
2
3

4787-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12K54K)

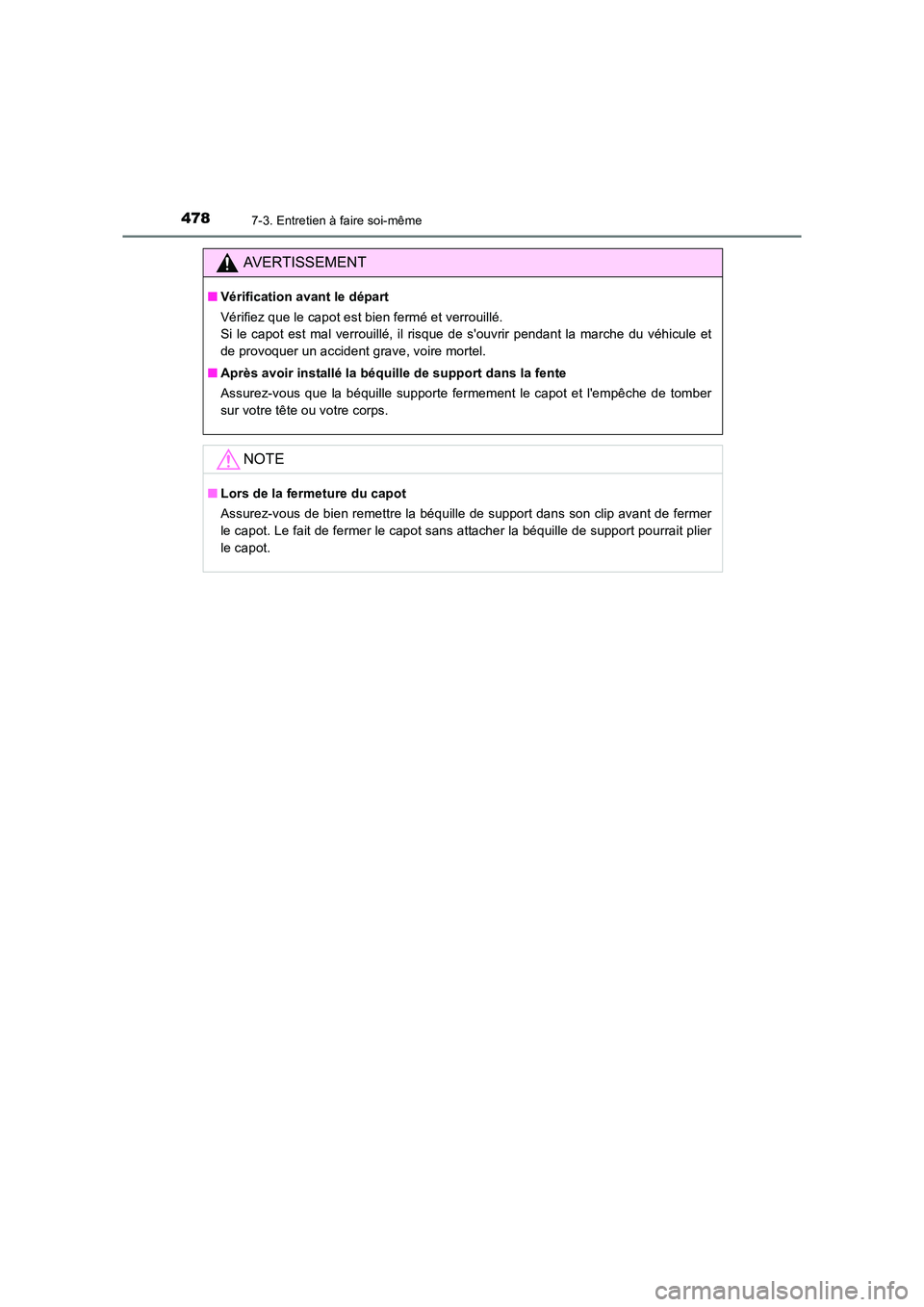

AVERTISSEMENT
■Vérification avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du véhicule et
de provoquer un accident grave, voire mortel.
■ Après avoir installé la béquille de support dans la fente
Assurez-vous que la béquille supporte fermement le capot et l'empêche de tomber
sur votre tête ou votre corps.
NOTE
■Lors de la fermeture du capot
Assurez-vous de bien remettre la béquille de support dans son clip avant de fermer
le capot. Le fait de fermer le capot sans attacher la béquille de support pourrait plier
le capot.

4797-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12K54K)
◆Avant
◆Arrière
XType A
XType B
Positionnement du cric
Lorsque vous utilisez un cric, respectez les instructions du manuel
fourni avec le cric et effectuez l'opération en toute sécurité.
Lorsque vous levez votre véhicule avec le cric, veillez à placer correc-
tement ce dernier. En le plaçant de manière inadéquate, vous risquez
d'endommager votre véhicule ou de vous blesser.

4807-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12K54K)■

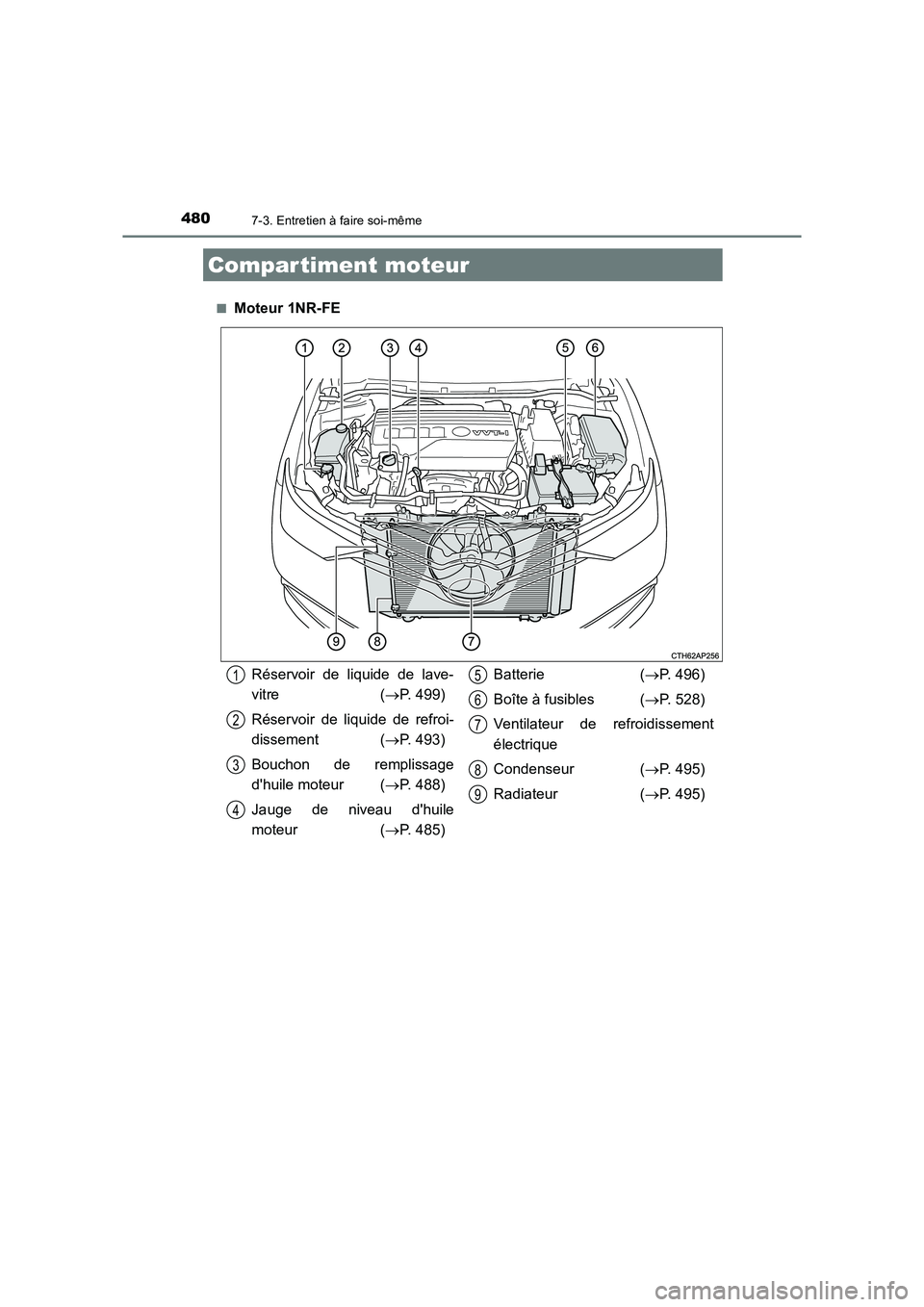

Moteur 1NR-FE
Compar timent moteur
Réservoir de liquide de lave-
vitre (
→P. 499)
Réservoir de liquide de refroi-
dissement ( →P. 493)
Bouchon de remplissage
d'huile moteur ( →P. 488)
Jauge de niveau d'huile
moteur ( →P. 485) Batterie (
→P. 496)
Boîte à fusibles ( →P. 528)
Ventilateur de refroidissement
électrique
Condenseur ( →P. 495)
Radiateur ( →P. 495)1
2
3
4
5
6
7
8
9
