2016 TOYOTA AURIS sensor

2554-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12J21E)
4
Rijden
■Als “Check LDA system” (controleer LDA-systeem) wordt weergegeven
op het multi-in formatiedisplay
Als het controlelampje LDA niet gaat branden wanneer de toets LDA wordt
ingedrukt om het systeem in te schakelen, is er mogelijk een storing aanwe-
zig in het systeem. Laat uw auto direct controleren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■ Tijdelijk uitschakelen van de functies van het LDA-systeem
In de volgende gevallen worden de functies van het LDA-systeem tijdelijk uit-
geschakeld. De functies zullen weer ingeschakeld worden nadat de noodza-
kelijke bedrijfstoestanden hersteld zijn.
●De richtingaanwijzerschakelaar wordt bediend.
● De rijsnelheid wijkt af van het werkingsgebied van het LDA-systeem.
● Als de rijstrookmarkeringen niet kunnen worden herkend als de auto rijdt.
● Wanneer de Lane Departure Warning klinkt.
De Lane Departure Warning-functie zal enige seconden na activering niet
weer in werking treden, ook al verlaat de auto weer de rijstrook.
■ De Lane Departure Warning
Afhankelijk van het geluidsniveau van het audiosysteem of het geluid dat de
ventilator van de airconditioning maakt terwijl het audiosysteem of de aircon-
ditioning is ingeschakeld, is het waarschuwingsgeluid mogelijk moeilijk \
te
horen.
■ Nadat de auto in de zon heeft gestaan
Het LDA-systeem is mogelijk niet beschikbaar en er wordt gedurende een
bepaalde tijd na het wegrijden een waarschuwingsmelding weergegeven. Als
de temperatuur in het interieur daalt en de temperatuur rondom de sensor
voor ( Blz. 252) weer geschikt is voor de werking ervan, wordt het systeem
geactiveerd.
■ Als er slechts aan één zijde van de auto rijstrookmarkeringen aanwezig
zijn
De Lane Departure Warning-functie zal niet werken voor de zijde waar geen
rijstrookmarkeringen konden worden herkend.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt
In de volgende situaties kan de sensor voor de rijstrookmarkeringen mogelijk
niet herkennen, waardoor de Lane Departure Warning-functie niet goed
werkt. Dit duidt echter niet op een storing.
●Bij een tolhuisje, zebrapad of kaartautomaat, enz.
● Bij het nemen van een scherpe bocht
● Wanneer de rijstrookmarkeringen zeer smal of breed zijn
● Wanneer de auto naar een kant overhelt als gevolg van een zware belading
of een onjuiste bandenspanning
● Wanneer de afstand tot uw voorligger zeer kort is
UK AURIS_HB_OM_EE_OM12J21E.book Page 255 Monday, March 16, 2015 12:05 PM

2584-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12J21E)
Duw de hendel van u af terwijl de
lichtschakelaar in de stand
staat.
Het controlelampje van het Auto-
matic High Beam-systeem gaat
branden als de koplampen auto-
matisch worden ingeschakeld om
aan te geven dat het systeem is
ingeschakeld.
Als aan alle onderstaande voorwaarden is voldaan, wordt het groot-
licht automatisch ingeschakeld:
●De rijsnelheid is hoger dan ongeveer 40 km/h.
● Het gebied voor de auto is niet verlicht.
● Er zijn geen tegenliggers of v oorliggers met ingeschakelde koplam-
pen of achterlichten.
● Er bevinden zich weinig straatlantaarns op de weg voor u.
Als aan een van onderstaande voorwaarden is voldaan, wordt het
grootlicht automatisch uitgeschakeld:
● De rijsnelheid wordt lager dan ongeveer 30 km/h.
● Het gebied voor de auto is verlicht.
● Er zijn tegenliggers of voorligge rs met ingeschakelde koplampen of
achterlichten.
● Er bevinden zich veel straatlantaarns op de weg voor u.
Automatic High Beam-systeem
Het Automatic High Beam-systeem maakt gebruik van een inge-
bouwde sensor voor om de helderheid van bijvoorbeeld de
straatverlichting en de verlichting van tegenliggers en voorlig-
gers te meten, en schakelt indien nodig automatisch het groot-
licht in of uit.
Inschakelen van het Automatic High Beam-systeem
Voorwaarden voor het automatisch in- of uitschakelen van het
grootlicht
: Indien aanwezig
UK AURIS_HB_OM_EE_OM12J21E.book Page 258 Monday, March 16, 2015 12:05 PM

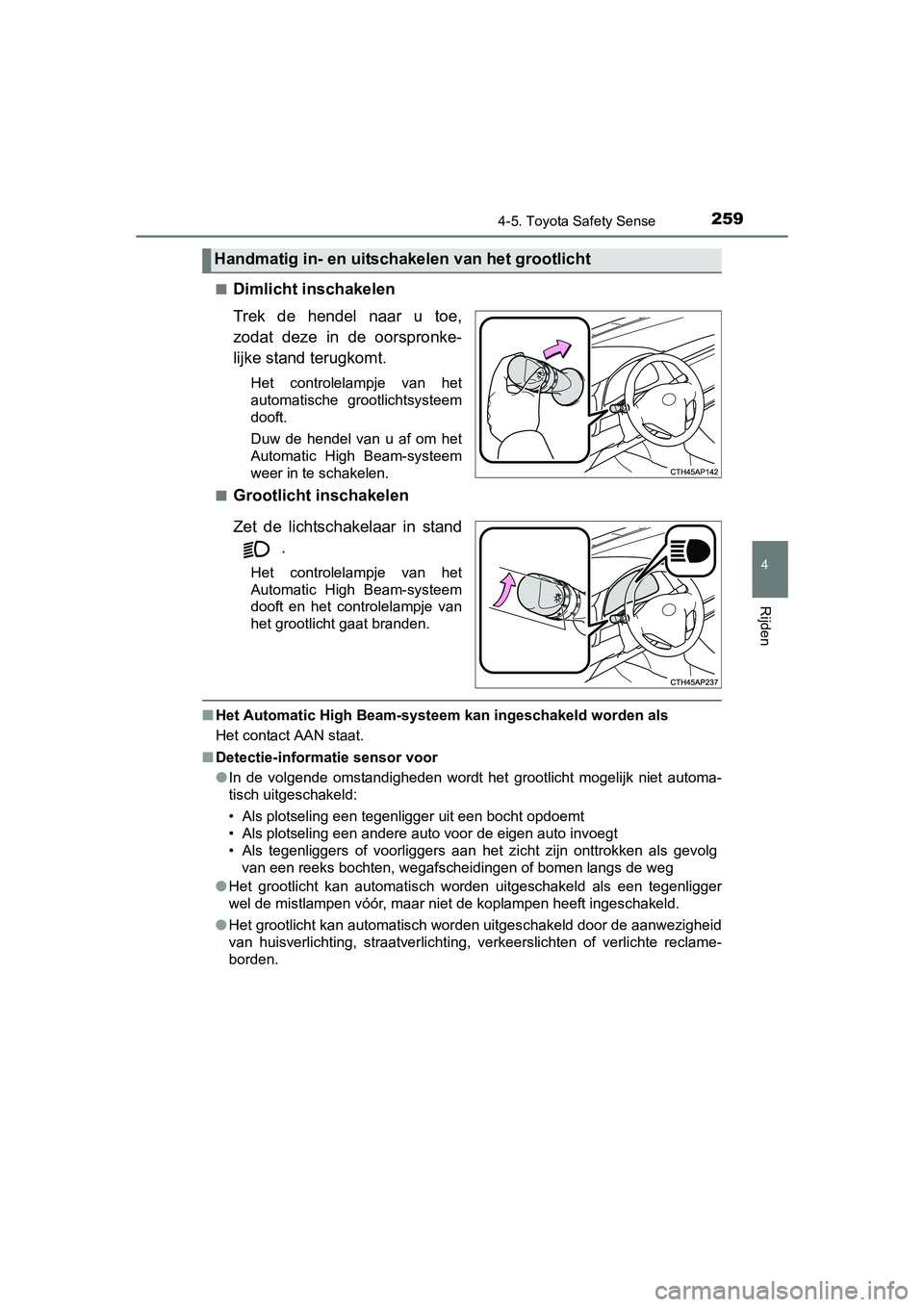

2594-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12J21E)
4
Rijden
■Dimlicht inschakelen
Trek de hendel naar u toe,
zodat deze in de oorspronke-
lijke stand terugkomt.
Het controlelampje van het
automatische grootlichtsysteem
dooft.
Duw de hendel van u af om het
Automatic High Beam-systeem
weer in te schakelen.
■
Grootlicht inschakelen
Zet de lichtschakelaar in stand .
Het controlelampje van het
Automatic High Beam-systeem
dooft en het controlelampje van
het grootlicht gaat branden.
■Het Automatic High Beam-systeem kan ingeschakeld worden als
Het contact AAN staat.
■ Detectie-informatie sensor voor
●In de volgende omstandigheden wordt het grootlicht mogelijk niet automa-
tisch uitgeschakeld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg
van een reeks bochten, wegafscheidingen of bomen langs de weg
● Het grootlicht kan automatisch worden uitgeschakeld als een tegenligger
wel de mistlampen vóór, maar niet de koplampen heeft ingeschakeld.
● Het grootlicht kan automatisch worden uitgeschakeld door de aanwezigheid
van huisverlichting, straatverlichting, verkeerslichten of verlichte rec\
lame-
borden.
Handmatig in- en uitschakelen van het grootlicht
UK AURIS_HB_OM_EE_OM12J21E.book Page 259 Monday, March 16, 2015 12:05 PM

2604-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12J21E)●
De volgende factoren kunnen invloed hebben op de reactietijd van het sys-
teem:
• De helderheid van koplampen, mistlampen en achterlichten van tegenlig-
gers en voorliggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• De toestand van de weg (stijgingspercentage, bochten, toestand van het wegdek, enz.)
• Het aantal inzittenden en de hoeveelheid bagage
● Het grootlicht kan op voor de bestuurder onverwachte momenten worden
in- en uitgeschakeld.
● In de volgende omstandigheden is het mogelijk dat het systeem de helder-
heid van het omgevingslicht niet corr ect detecteert, waardoor het grootlicht
kan gaan knipperen of voetgangers worden blootgesteld aan het grootlicht.
Het is daarom raadzaam om het grootlicht handmatig in en uit te schakelen
in plaats van blindelings te vertrouwen op het Automatic High Beam-sys-
teem.
• Bij slecht weer (regen, sneeuw, mist, zandstormen, enz.)
• Het zicht door de voorruit wordt belemmerd door mist, wasem, ijs, vuil, enz.
• De voorruit is gebarsten of beschadigd.
• De sensor voor is vervormd of vuil.
• De temperatuur van de sensor voor is extreem hoog.
• De helderheid van het omgevingslicht komt overeen met die van koplam- pen, achterlichten of mistlampen.
• Tegenliggers hebben de koplampen of voorliggers hebben de achterlich-
ten niet ingeschakeld of de lampen zijn vuil, hebben een andere kleur of
zijn niet correct afgesteld.
• In gebieden waar lichte en donkere stukken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stijgende en dalende wegen wordt gereden, of over wegen met een slecht of oneffen wegdek (zoals klinker-
wegen, grindpaden, enz.).
• Als geregeld en herhaaldelijk over bochtige wegen wordt gereden.
• Er bevindt zich een sterk spiegelend voorwerp, zoals een spiegel, voor de auto.
• De achterzijde van een voorligger is sterk spiegelend, zoals een contai- ner op een truck.
• De koplampen van de auto zijn beschadigd of vuil.
• De auto helt naar één kant over door bijvoorbeeld een lekke band of ligt aan de achterzijde lager doordat een aanhanger is aangekoppeld.
• De bestuurder meent dat andere bestuurders of voetgangers last hebben
van het grootlicht.
UK AURIS_HB_OM_EE_OM12J21E.book Page 260 Monday, March 16, 2015 12:05 PM

2624-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12J21E)
De RSA herkent bepaalde verkeersborden door gebruik te maken van
de sensor voor en voorziet de bestuurder via het multi-informatiedis-
play van informatie.
Als het systeem vaststelt dat de s nelheidslimiet wordt overschreden,
of wanneer er bijvoorbeeld verbode n acties ten opzichte van de her-
kende verkeersborden worden uitgevoerd, wordt de bestuurder m.b.v.
een waarschuwingsdisplay en waarschuwingszoemer gewaar-
schuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
Sensor voor
RSA (Road Sign Assist)
Overzicht van de functie
: Indien aanwezig
UK AURIS_HB_OM_EE_OM12J21E.book Page 262 Monday, March 16, 2015 12:05 PM

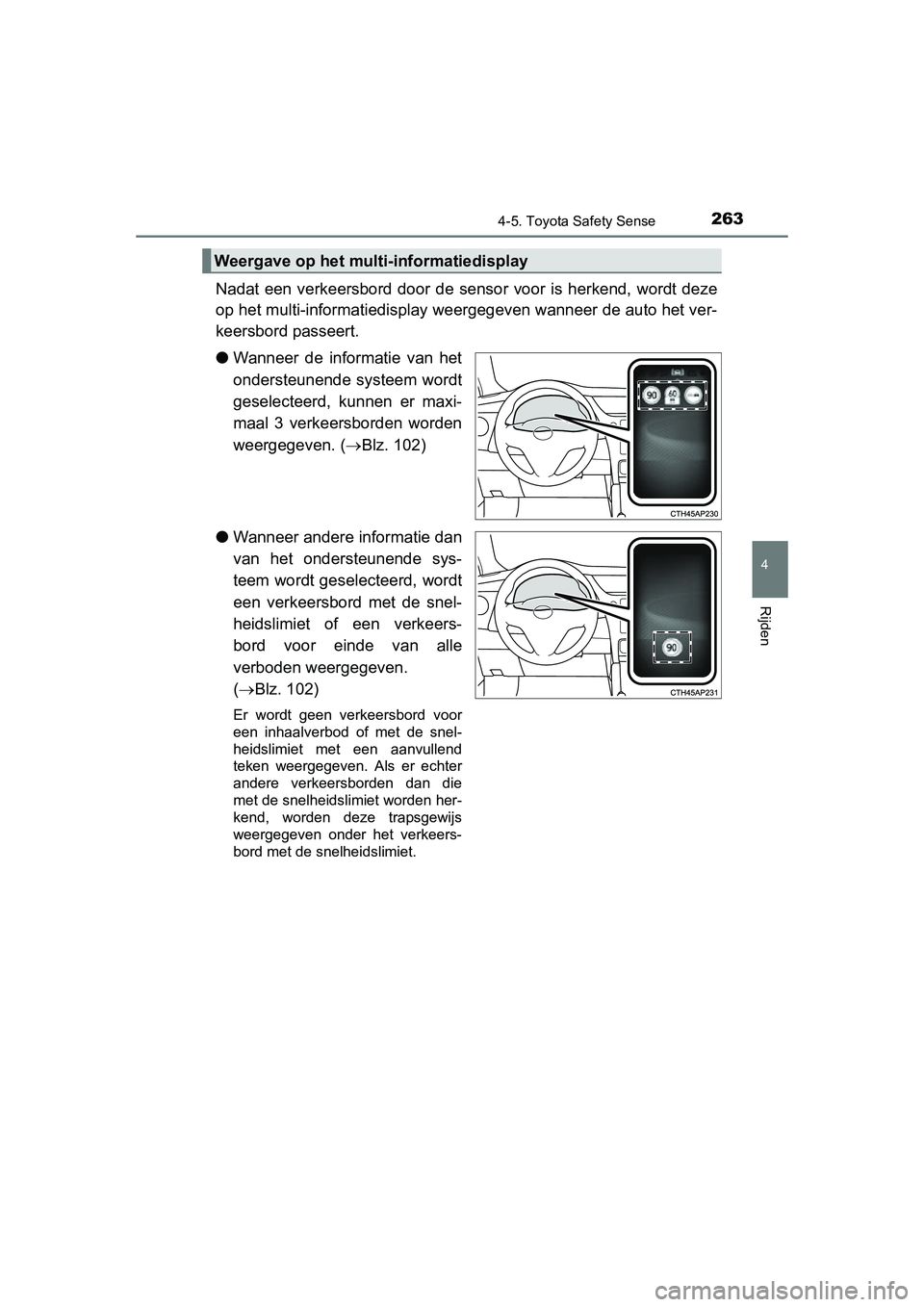

2634-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12J21E)
4
Rijden
Nadat een verkeersbord door de sensor voor is herkend, wordt deze
op het multi-informatiedisplay weergegeven wanneer de auto het ver-
keersbord passeert.
●Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd, kunnen er maxi-
maal 3 verkeersborden worden
weergegeven. ( Blz. 102)
● Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet of een verkeers-
bord voor einde van alle
verboden weergegeven.
( Blz. 102)
Er wordt geen verkeersbord voor
een inhaalverbod of met de snel-
heidslimiet met een aanvullend
teken weergegeven. Als er echter
andere verkeersborden dan die
met de snelheidslimiet worden her-
kend, worden deze trapsgewijs
weergegeven onder het verkeers-
bord met de snelheidslimiet.
Weergave op het multi-informatiedisplay
UK AURIS_HB_OM_EE_OM12J21E.book Page 263 Monday, March 16, 2015 12:05 PM

2654-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12J21E)
4
Rijden
In de volgende situaties waarschuwt het RSA-systeem de bestuurder
m.b.v. een waarschuwingsdisplay.
● Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaar-
schuwing in relatie tot de maximumsnelheid op het op het multi-
informatiedisplay weergegeven verkeersbord overschrijdt, veran-
dert de kleur van het verkeersbord.
● Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt ter-
wijl er een verkeersbord voor een inhaalverbod wo rdt weergegeven
op het multi-informatiedisplay, gaat het verkeersbord knipperen.
■ Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden automatisch uit-
geschakeld.
● Een nieuw verkeersbord wordt over een bepaalde afstand niet herkend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt of niet
goed signaleert
In de volgende situaties werkt de RSA niet normaal en worden verkeersbor-
den mogelijk niet herkend, worden onjuiste verkeersborden weergegeven,
enz. Dit duidt echter niet op een storing.
● De sensor voor is niet goed uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de buurt van de sen-
sor voor.
● Onder barre weersomstandigheden, bijvoorbeeld bij zware regenval, mist,
sneeuw of zandstormen
● Licht van een tegenligger, de zon, enz. dringt de sensor voor binnen.
● Het verkeersbord is klein, vuil, vervaagd, gekanteld of krom of, in geval van
een elektronisch verkeersbord, het contrast is slecht.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achter boombla-
deren, een paal, o.i.d.
● Het verkeersbord is alleen voor korte tijd zichtbaar voor de sensor voor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjuist beoordeeld.
● Ook wanneer een verkeersbord niet van toepassing is op de rijstrook waar
op dat moment op wordt gereden, staat dit bord wel direct na een vertakking
van de snelweg of bij een aangrenzende rijstrook net voordat rijstroken
samenkomen.
● Er zitten stickers op de achterzijde van de voorligger.
● Er wordt een verkeersbord herkend dat lijkt op een verkeersbord dat com-
patibel is met het systeem.
● Er wordt met de auto in een land gereden waar het verkeer aan de andere
kant rijdt.
● Mogelijk worden verkeersborden met de snelheidslimiet voor parallelwegen
gesignaleerd en weergegeven (wanneer deze in het zicht van de sensor
voor staan) terwijl de auto op de hoofdweg rijdt.
Waarschuwingsscherm
UK AURIS_HB_OM_EE_OM12J21E.book Page 265 Monday, March 16, 2015 12:05 PM

2664-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12J21E)●
Mogelijk worden verkeersborden met de snelheidslimiet voor afslagen van
rotondes gesignaleerd en weergegeven (wanneer deze in het zicht van de
sensor voor staan) terwijl de auto op de rotonde rijdt.
● De snelheidsinformatie die op het instrumentenpaneel wordt weergegeven
verschilt mogelijk met de informatie die wordt weergegeven op het naviga-
tiesysteem (indien aanwezig) als gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
■ Rijden in een land met een andere eenheid voor snelheid
Aangezien de RSA verkeersborden herkent aan de hand van de ingestelde
eenheid voor snelheid, is het noodzakelijk om de ingestelde eenheid van het
instrumentenpaneel te wijzigen. Stel de ingestelde eenheid van het instru-
mentenpaneel in op de eenheid van snelheid van de verkeersborden op de
actuele locatie. ( Blz. 608)
■ In-/uitschakelen van het systeem
■ Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd gezet terwijl er een verkeersbord
met de snelheidslimiet op het multi-informatiedisplay werd weergegeven,
wordt datzelfde verkeersbord weer weergegeven wanneer het contact AAN
wordt gezet.
■ Als op het multi-informatiedisplay “Check RSA System” (controleer
RSA-systeem) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat uw auto direct con-
troleren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Persoonlijke voorkeursinstellingen
De instellingen voor het waarschuwingsdisplay, de waarschuwingszoemer
*,
de drempelwaarde voor de waarschuwi ng voor te hard rijden, enz. kunnen
worden gewijzigd. (Systemen met mogelijkheden voor persoonlijke voor-
keursinstellingen: Blz. 608)
*: Als de snelheidslimiet met aanvullend teken wordt overschreden, werkt de
waarschuwingszoemer niet. Selecteer op het instelscherm
(Blz. 108)
Druk op de Enter/Set-toets van de
bedieningstoetsen van het instrumen-
tenpaneel.
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een systeem dat
de bestuurder ondersteunt middels het bieden van informatie, maar het is
geen vervanging van het eigen inzicht en de oplettendheid van de bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
1
2
UK AURIS_HB_OM_EE_OM12J21E.book Page 266 Monday, March 16, 2015 12:05 PM
