2016 Seat Leon 5D ESP

Autoayuda

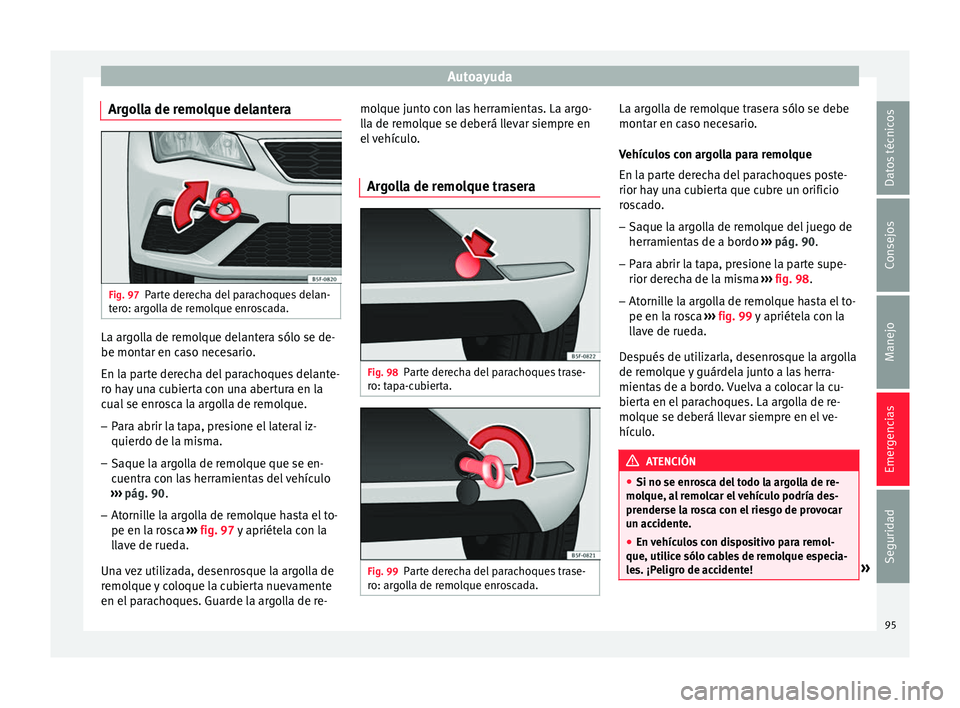

Argolla de remolque delantera Fig. 97
Parte derecha del parachoques delan-
t er
o: ar
golla de remolque enroscada. La argolla de remolque delantera sólo se de-
be mont
ar en c
a

so necesario.
En la parte derecha del parachoques delante-
ro hay una cubierta con una abertura en la
cual se enrosca la argolla de remolque. – Para abrir la tapa, presione el lateral iz-
quierdo de la mi

sma.
– Saque la argolla de remolque que se en-
cuentra c

on las herramientas del vehículo
››› pág. 90.
– Atornille la argolla de remolque hasta el to-
pe en la ro

sca ›››
fig. 97 y apriétela con la
llave de rueda.
Una vez utilizada, desenrosque la argolla de
remolque y coloque la cubierta nuevamente
en el parachoques. Guarde la argolla de re- molque junto con las herramientas. La argo-
lla de r

emolque se deberá llevar siempre en
el vehículo.
Argolla de remolque trasera Fig. 98
Parte derecha del parachoques trase-
r o: t
ap

a-cubierta. Fig. 99
Parte derecha del parachoques trase-
r o: ar g

olla de remolque enroscada. La argolla de remolque trasera sólo se debe
mont
ar en c
a

so necesario.
Vehículos con argolla para remolque
En la parte derecha del parachoques poste-
rior hay una cubierta que cubre un orificio
roscado.
– Saque la argolla de remolque del juego de
herramienta

s de a bordo ››› pág. 90.
– Para abrir la tapa, presione la parte supe-
rior derech

a de la misma ››› fig. 98.
– Atornille la argolla de remolque hasta el to-
pe en la ro

sca ››› fig. 99 y apriétela con la
llave de rueda.
Después de utilizarla, desenrosque la argolla
de remolque y guárdela junto a las herra-
mientas de a bordo. Vuelva a colocar la cu-
bierta en el parachoques. La argolla de re-
molque se deberá llevar siempre en el ve-
hículo. ATENCIÓN
● Si no se enro s

ca del todo la argolla de re-
molque, al remolcar el vehículo podría des-
prenderse la rosca con el riesgo de provocar
un accidente.
● En vehículos con dispositivo para remol-
que, utilice sólo c
ables de remolque especia-
les. ¡Peligro de accidente! » 95
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
CUIDADO
En los vehículos con dispositivo para remol-
que, utilic e sólo b
arras de remolque especia-
les para evitar dañar la rótula. Se trata de ba-
rras de remolque homologadas especialmen-
te para dispositivos de remolque. Remolcar vehículos con cambio ma-
nual
El remolcado está relativamente exento de
pro
b

lemas.
Le rogamos que tenga en cuenta las indica-
ciones ›››
pág. 93.
El vehículo puede remolcarse de un modo
normal con la barra de remolque o con el ca-
ble de remolcado, o bien con el eje delantero
o trasero levantado. La velocidad máxima
permitida para remolcar es de 50 km/h
(30 mph).
Remolcar vehículos con cambio auto-
mático El remolcado no está exento de problemas.
L
e r
og

amos que tenga en cuenta las indica-
ciones ›››
pág. 93.
El vehículo se puede remolcar de un modo
normal con una barra de remolque o con un cable de remolcado. Al hacerlo, tenga en
cuenta lo s

iguiente:
● Posicione la pal
anca selectora en N.
● Al remolcar, la velocidad máxima permitida
es de 50 km/h

(30 mph).
● Al remolcar, la distancia máxima permitida
es de 50 km

. Motivo: si el motor está parado
no funciona la bomba de aceite del cambio,
por lo que la caja de cambios no está lubrica-
da de un modo suficiente a velocidades más
altas y distancias más largas.
Si el vehículo es remolcado con un camión-
grúa, sólo se deberá remolcar con las ruedas
delanteras levantadas. Motivo: los árboles de
transmisión asientan en las ruedas delante-
ras. Si se levanta el eje trasero, es decir, si se
remolca el vehículo hacia atrás, los árboles
de transmisión giran también hacia atrás.
Debido a ello, los planetarios del cambio au-
tomático alcanzan un régimen de vueltas tan
alto que la caja de cambios puede resultar
seriamente dañada en un corto período de
tiempo. Aviso
● Si no es po

sible remolcar el vehículo de un
modo normal o el trayecto que se tiene que
recorrer es superior a 50 km, se deberá trans-
portar en un vehículo especial o en un remol-
que.
● Si se interrumpe la alimentación de corrien-
te en la po
sición P, la palanca selectora ya no podrá moverse. Esta palanca debe desblo-
quear
se c

on el dispositivo de emergencia pa-
ra poder mover/maniobrar el vehículo
›››  pág. 45.96

Fusibles y lámparas
Fusibles y lámparas F u
s
ibles
Introducción al tema En principio, un fusible puede estar asignado
a v
ario

s dispositivos. Por el contrario, es po-
sible que a un dispositivo le correspondan
varios fusibles.
Sustituya los fusibles sólo si se ha soluciona-
do la causa del error. Si se vuelve a fundir un
fusible poco después de cambiarlo, habrá
que verificar el sistema eléctrico en un taller
especializado. ATENCIÓN
¡Con la alta tensión del sistema eléctrico se
pueden r ec

ibir descargas y graves quemadu-
ras, pudiendo llegar a causar la muerte!
● No toque nunca los cables eléctricos del
sis
tema de encendido.
● Evite provocar un cortocircuito en el siste-
ma eléctrico
. ATENCIÓN
Utilizar fusibles inadecuados, reparar fusi-
bl e

s y puentear un circuito de corriente sin fu-
sibles puede ocasionar un incendio y graves
lesiones. ●
Nunc a uti

lice fusibles de mayor valor. Susti-
tuya los fusibles únicamente por fusibles del
mismo amperaje (mismo color y grabado) y
tamaño.
● No repare nunca un fusible.
● No sustituya nunca los fusibles por una tira
metálica, un
a grapa o similar. CUIDADO
● Par a no d

añar el sistema eléctrico del ve-
hículo, antes de sustituir un fusible deberán
apagarse siempre el encendido, las luces y el
resto de dispositivos eléctricos, y extraer la
llave del contacto.
● Si sustituye un fusible por otro de mayor
amperaje, podría d
añar también algún otro
punto del sistema eléctrico.
● Proteja las cajas de fusibles abiertas para
evitar que entr
e suciedad o humedad, ya que
pueden originar daños en el sistema eléctri-
co. Aviso
● A un di s

positivo le pueden corresponder
varios fusibles.
● Un fusible puede pertenecer también a va-
rios di
spositivos. Fusibles del vehículo
Fig. 100
En el tablero de instrumentos del la-
do del c
onduct

or: tapa de la caja de fusibles. Fig. 101
En el vano motor: tapa de la caja de
f u
s

ibles. Lea atentamente la información complemen-
t
ari
a

›››
 pág. 56
Sustituya los fusibles únicamente por fusi-
bles del mismo amperaje (mismo color y gra-
bado) y tamaño. »
97
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Abrir y cerrar la caja de fusibles situada de-
b aj
o del
tablero de instrumentos
● Abrir: abata la cubierta hacia abajo
››

› fig. 100.
● Cerrar: abata la cubierta hacia arriba hasta
que enca
stre.
Abrir la caja de fusibles del compartimento
del motor
● Abra el capó del motor  ›››
pág. 281.
● Presione las pestañas de bloqueo para
desb
loquear la tapa de la caja de fusibles
››› fig. 101.
● Extraiga la tapa hacia arriba.
● Para montar la tapa, colóquela sobre la ca-
ja de f
usibles. Empuje las pestañas hacia
abajo hasta que encastren de forma audible.
Dotación de fusibles en el habitáculo
NºConsumidores/Amperios
4Taxi3
5Gateway5
6Palanca cambio automático5
7Panel de control del climatizador/cale-
facción, calefacción de la luneta trase-
ra10
8Diagnóstico, conmutador del freno de
mano, conmutador de las luces, luz de
marcha atrás, iluminación interior10
NºConsumidores/Amperios
9Columna de dirección5
10Pantalla Radio5
12Radio20
13Modo de conducción15
14Ventilador del climatizador40
15KESSY10
16Connectivity Box7,5
17Cuadro de instrumentos5
18Cámara posterior7,5
19KESSY7,5
21Centralita 4x4 Haldex15
22Remolque15
23Luces derecha40
24Techo eléctrico30
25Puerta izquierda30
26Asientos calefactados20
28Remolque25
31Luces izquierda40
32Centralita ayuda aparcamiento, Cáma-
ra frontal, radar7,5
33Airbag5
NºConsumidores/Amperios
34Interruptor marcha atrás, sensor clima,
espejo electrocrómico7,5
35Diagnosis, centralita faros, regulafaros10
36Faro Led derecho10
37Faro Led izquierdo10
38Remolque25
39Puerta derecha30
40Toma 12V20
42Cierre centralizado40
43Luz interior30
44Remolque15
45Asiento eléctrico del conductor15
47Limpialuneta15
49Motor de arranque, sensor del embra-
gue5
53Luneta térmica30
Dotación de fusibles en el compartimento del mo-
tor
NºConsumidores/Amperios
1Unidad de control del ESP40/20
2Unidad de control del ESP40/60 98

Fusibles y lámparasNºConsumidores/Amperios
3Unidad de control del motor (dié-
sel/gasolina)30/15
4Sensores motor5/10
5Sensores motor7,5/10
6Sensor de la luz de freno5
7Alimentaciones motor5/10
8Sonda lambda10/15
9Motor5/10/20
10Centralita bomba gasolina10/15/20
11PTC40
12PTC40
13Unidad de control del cambio au-
tomático15/30
15Claxon15
16Centralita bomba gasolina5/15/20
17Unidad de control del motor7,5
18Borne 30 (positivo de referencia)5
19Limpiacristales delantero30
20Bocina alarma10
22Centralita motor5
23Motor de arranque30
24PTC40
NºConsumidores/Amperios
31Diferencial electrónico CUPRA15
33Bomba cambio automático30
CUIDADO
● De smont

e las tapas de las cajas de fusibles
y vuelva a montarlas correctamente para evi-
tar desperfectos en el vehículo.
● Proteja las cajas de fusibles abiertas para
evitar que penetr
e suciedad o humedad. La
suciedad y la humedad en las cajas de fusi-
bles pueden originar daños en el sistema
eléctrico. Aviso
● En el v

ehículo hay más fusibles de los indi-
cados en este capítulo. Éstos deben sustituir-
se exclusivamente en un taller especializado.
● Las posiciones que no están ocupadas por
ningún fu
sible no aparecen en las tablas.
● Algunos de los equipamientos relacionados
en las
tablas pertenecen sólo a determinadas
versiones del modelo, o bien constituyen un
equipamiento opcional.
● Le rogamos que tengan en cuenta que las
tabl
as reflejan los datos de que se disponen
en el momento de imprimir este manual, por
lo que están sujetas a modificaciones. Cambio de lámparas
Intr oduc
c

ión al tema Lea atentamente la información complemen-
tari
a

›››
 pág. 57.
Cambiar lámparas de incandescencia no es
sencillo.
Si desea cambiar usted mismo las lámparas
del compartimento del motor, recuerde que
es una zona peligrosa ››› en Trabajar en el
comp ar

timento del motor de la pág. 281.
Las lámparas sólo se sustituirán por lámpa-
ras de idéntica ejecución. La denominación
se encuentra en la base del portalámparas.
En función del equipamiento, existen diver-
sos sistemas de faros y de luces posteriores:
● Faro principal halógeno
● Faro principal full-LED*
● Faro principal halógeno con luz de día LED*
● Luz posterior de lámparas
● Luz posterior con LED*
Sis t

ema de faros full-LED*
Los faros full-LED implementan todas las fun-
ciones luminosas (luz de día, posición, inter-
mitente, luz de cruce y luz de ruta) con dio-
dos electroluminiscentes (LED) como fuente
de luz. »
99
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Los faros full-LED han sido diseñados para
que dur en t
od
a la vida del coche y las fuen-
tes de luz no se pueden sustituir. En caso de
avería del faro, acuda a un taller autorizado
para su sustitución. ATENCIÓN
● Lo s

trabajos en el compartimento del motor
deben realizarse con un especial cuidado -
existe peligro de quemaduras.
● Las lámparas están bajo presión y pueden
explot
ar al cambiarlas, por lo que existe peli-
gro de resultar herido al cambiarlas.
● Al cambiar las lámparas, evite herirse con
las
piezas de cantos agudos, sobre todo las
que hay en la carcasa de los faros. CUIDADO
● Ante s

de trabajar en el sistema eléctrico
hay que extraer la llave del contacto. De lo
contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento
antes
de cambiar una lámpara de incandes-
cencia.
● Proceda con cuidado para no dañar ninguna
pieza. Nota relativa al medio ambiente
En las tiendas especializadas podrá informar-
se de cómo desec h

ar las lámparas de incan-
descencia defectuosas. Aviso
● Comprue be c

on regularidad que todos los
equipos de iluminación de su vehículo funcio-
nan a la perfección, en especial las luces ex-
teriores. Esto no sólo redunda en su seguri-
dad, sino también en la de los demás conduc-
tores.
● Adquiera la nueva lámpara antes de empe-
zar a camb
iar la lámpara defectuosa.
● No toque la ampolla de vidrio de la lámpara
con la m
ano, es mejor utilizar un trozo de tela
o papel, ya que los restos dejados por la hue-
lla dactilar se evaporarían por el calor de la
lámpara de incandescencia encendida, se
precipitaría en la superficie del espejo y aca-
baría dañando el reflector. Cambiar las lámparas de incan-
de
s
c

encia delanteras
Lámpara de luz de cruce Fig. 102
Luz de cruce. Fig. 103
Luz de cruce. –
Abra el capó del motor.
– Desplace los tirantes ››
›
fig. 102 1 en el
sentido de l a fl
ec
ha y saque la tapa.
100

Fusibles y lámparas
– Extr aig
a el
conector ››› fig. 103 2 de la
lámp ar
a.
– D
esenganche el resorte retentor ›››
fig. 103
3 presionándolo hacia dentro y a la dere-
c h
a.
– Extr
aiga la lámpara y coloque la nueva de
modo que el salient
e de fijación del platillo
quede en el rebaje del reflector.
Lámpara de luz de día Fig. 104
Lámpara de luz de día. –
Abra el capó del motor.
– Gire el portalámparas ››
›
fig. 104 1 a la iz-
quier d
a
y tire.
– Saque la lámpara presionando sobre el
portalámp

aras y giréla al mismo tiempo ha-
cia la izquierda. –
Proced
a en sentido inverso para su monta-
je.
Lámpara intermitente Fig. 105
Lámpara de luz intermitente. Fig. 106
Lámpara de luz intermitente. –
Abra el capó del motor.
– Desplace el tirante ›
››

fig. 105 1 en el sen-
tido de l a fl
ec
ha y saque la tapa. –
Gire el por
talámparas ››› fig. 106 2 a la iz-
quier d
a
y tire.
– Saque la lámpara presionando sobre el
portalámp

aras y giréla al mismo tiempo ha-
cia la izquierda.
– Proceda en sentido inverso para su monta-
je.
101
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Lámpara de luz de carretera Fig. 107
Lámpara de luz de carretera. Fig. 108
Lámpara de luz de carretera. –
Abra el capó del motor.
– Desplace el tirante ››
› fig. 107 1 en el sen-
tido de l a fl
ec
ha y saque la tapa.
– Presione lateralmente el conector
›››
fig. 108 2 a la izquierda o derecha y ti-
r e. –
Saque la lámp ar

a desconectando el conec-
tor.
– Proceda en sentido inverso para su monta-
je.
Lámpar

a del faro antiniebla* 3 Válido sólo para las versiones con bombillas de
inc
ande

scencia Fig. 109
Faro antiniebla: extraer la rejilla. Fig. 110
Faro antiniebla: desmontar el porta-
lámpar a

s Realice las operaciones en la secuencia indi-
c
a
d

a:
Retire el tornillo ››› fig. 109 1  de l
a
r eji

lla del faro antiniebla utilizando un
destornillador y extraiga la rejilla.
Retire los 3 tornillos ››› fig. 109 2 .
R etir
e l

a grapa metálica situada en la
parte superior del faro antiniebla tirando
hacia el exterior del vehículo 3  y
ex-
tr aig

a el faro antiniebla.
Extraiga el conector ››› fig. 110 1 de la
lámp ar
a.
Gir

e el portalámparas 2 a la izquierda y
tir e.
R etir

e la lámpara presionando sobre el
portalámparas, y girando al mismo tiem-
po hacia la izquierda.
1.
2.
3.
4.
5.
6.
102
