2016 Seat Leon 5D ESP

Cinturones de seguridad
ocupantes lleven puestos los cinturones de
segurid
a
d de forma correcta.
● No introduzca nunca la lengüeta en el cierre
del cint
urón de otro asiento. De lo contrario,
se reduce el efecto protector del cinturón y
aumenta el peligro de resultar herido.
● No se quite nunca el cinturón de seguridad
mientras
el vehículo esté en movimiento. De
lo contrario, aumenta el riesgo de sufrir heri-
das graves o mortales.
● Una banda del cinturón de seguridad mal
pues
ta puede ocasionar heridas graves en ca-
so de accidente.
● En el caso de mujeres embarazadas, la ban-
da abdomina
l debe ir siempre plana sobre la
región pélvica, lo más abajo posible, para
que no se ejerza ningún tipo de presión sobre
el abdomen ››› fig. 92.
● Para fijar un asiento para niños del grupo 0,
0+ y 1 h
abrá que activar siempre el seguro
del asiento para niños ››› pág. 87.
● Lea y tenga en cuenta las advertencias de
la ››

› pág. 76. Pretensores del cinturón
Fu
nc

ionamiento del pretensor del cin-
turón Lea atentamente la información complemen-
t
ari
a

›››
 pág. 16. Los cinturones de seguridad de los asientos
delanter

os están equipados con pretensores.
Los pretensores son activados mediante sen-
sores, pero sólo en caso de colisiones fronta-
les, laterales y traseras graves y si se lleva
puesto el cinturón de seguridad correspon-
diente. Gracias a los pretensores, los cinturo-
nes de seguridad se tensan en dirección con-
traria a su salida y se amortigua el movimien-
to hacia delante de los ocupantes.
Los pretensores del cinturón no se activarán
en caso de colisiones de poca gravedad, si el
vehículo vuelca o en el caso de accidentes en
los que el vehículo no se vea afectado por
fuerzas considerables. Aviso
● Si los pr

etensores se activan se desprende-
rá un polvo fino. Esto es normal y no significa
que se haya producido un incendio en el ve-
hículo.
● Si se procede a desguazar el vehículo o a
desmontar a
lgunos componentes del sistema
es imprescindible observar las normas de se-
guridad al respecto. Los talleres especializa-
dos conocen estas normas, que también es-
tán a su disposición. Mantenimiento y desecho de los pre-
t
en
sor

es del cinturón Los pretensores forman parte de los cinturo-
nes
de se

guridad con los que están equipa-
dos los asientos de su vehículo. Cuando se
realicen trabajos en los pretensores o se des-
monten y monten componentes del sistema
con motivo de otros trabajos de reparación,
los cinturones de seguridad pueden resultar
dañados. Esto podría originar que, en caso
de accidente, los pretensores no funcionen
correctamente o no se activen.
Para que no se interfiera en la función protec-
tora de los cinturones de seguridad y para
que los componentes desmontados no oca-
sionen heridas ni perjudiquen el medio am-
biente deberán respetarse las normativas
que son conocidas por los talleres especiali-
zados. ATENCIÓN
● Una uti liz

ación inadecuada o las reparacio-
nes caseras aumentan el riesgo de sufrir le-
siones graves o mortales, pues pueden oca-
sionar que los pretensores se activen de for-
ma inesperada o que no se activen.
● No realice nunca reparaciones o ajustes, ni
monte y
desmonte los componentes de los
pretensores o de los cinturones de seguridad.
● No es posible reparar ni el pretensor, ni el
cinturón de se
guridad, ni el enrollador auto-
mático correspondiente. » 79
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Seguridad
●
Todo s
los trabajos que se realicen en los
pretensores y en los cinturones de seguridad,
así como el desmontaje y montaje de compo-
nentes del sistema debidos a otros trabajos
de reparación, sólo deberán realizarse en un
taller especializado.
● Los pretensores sólo protegen en un único
accident
e y deben cambiarse si ya se han ac-
tivado. Sistema de airbags
Br ev
e intr

oducción
¿Por qué es importante llevar puesto
el cinturón de seguridad y adoptar
una posición correcta? Para lograr una protección óptima al dispa-
rar
se lo

s airbags se debe llevar siempre bien
puesto el cinturón de seguridad e ir sentado
en una posición correcta.
El sistema de airbags no es ningún sustituto
del cinturón de seguridad, sino que forma
parte de la seguridad pasiva del vehículo. No
olvide tener en cuenta que el sistema de air-
bags sólo protege de forma óptima si los
ocupantes del vehículo llevan los cinturones
de seguridad puestos de forma correcta y los
apoyacabezas bien ajustados. Los cinturones
de seguridad deben llevarse siempre bien
puestos, y su uso incondicional debe consi-
derarse no sólo como una imposición legal
sino como una contribución a la seguridad
››› pág. 74, El porqué de los cinturones de se-
guridad.
El airbag se hincha en cuestión de milésimas
de segundo, de manera que si en ese mo-
mento se dispara y no va sentado correcta-
mente puede ocasionarle heridas mortales.
Por este motivo, es imprescindible que todos los ocupantes del vehículo vayan bien senta-
dos
dur

ante todo el viaje.
Un frenazo brusco poco antes de un acciden-
te puede hacer que un ocupante del vehículo
salga proyectado hacia delante, hacia la zo-
na donde se dispara el airbag, por no llevar
abrochado el cinturón de seguridad. En este
caso, el airbag puede ocasionarle heridas
graves o mortales al dispararse. Naturalmen-
te, esto también se aplica en el caso de los
niños.
Mantenga siempre la mayor distancia posible
entre su cuerpo y el airbag frontal. De esta
manera, en caso de accidente los airbags
frontales se pueden desplegar sin obstáculos
y ofrecer la máxima protección.
Los factores más importantes que intervie-
nen para que se disparen los airbags son: el
tipo de accidente, el ángulo de colisión y la
velocidad del vehículo.
La desaceleración que se produce al chocar y
que la unidad de control registra es decisiva
para que se disparen los airbags. Si la desa-
celeración del vehículo durante la colisión se
mantiene por debajo de los valores de refe-
rencia prefijados en la unidad de control, los
airbags frontales, laterales y de la cabeza no
se dispararán. Tenga en cuenta que los da-
ños visibles en el vehículo siniestrado, por
aparatosos que sean, no son indicios deter-
minantes para que los airbags tuvieran que
dispararse.
80

Sistema de airbags
ATENCIÓN
● Llev ar m
al puesto el cinturón de seguridad,
así como una posición incorrecta al sentarse,
pueden ocasionar lesiones graves o incluso
mortales.
● Todos los ocupantes del vehículo, incluidos
los niño
s, pueden sufrir lesiones graves o in-
cluso mortales si se dispara el airbag. Los
menores de 12 años deberían viajar siempre
en los asientos traseros. No permita nunca
que los niños viajen en el vehículo sin ir pro-
tegidos o con una protección no adecuada pa-
ra su peso.
● Si no lleva puesto el cinturón de seguridad,
o se apoya dur
ante la marcha hacia un lado o
hacia delante o va sentado de forma incorrec-
ta, se expone a un mayor riesgo de resultar
herido. Si, además, le golpea el airbag al dis-
pararse, aumentará el riesgo de resultar heri-
do.
● Para reducir el riesgo de sufrir lesiones al
disp
ararse el airbag, lleve siempre bien pues-
to el cinturón de seguridad ››› pág. 74.
● Ajuste siempre los asientos delanteros de
forma c
orrecta. Descripción del sistema de airbags
Lea atentamente la información complemen-
t
ari
a

›››
 pág. 17.
El sistema de airbags no es ningún sustituto
de los cinturones de seguridad. El sistema de airbags ofrece, en combinación con los cintu-
rones

de seguridad, una protección adicional
para el conductor y su acompañante.
El sistema de airbags se compone (según
equipamiento del vehículo) de los siguientes
módulos:
● Unidad de control electrónica
● Airbags frontales para el conductor y el
acompañant
e
● Airbag de rodillas para el conductor
● Airbags laterales
● Airbags de cabeza
● Testigo de control  del airbag en el
cua-
dro de instrumentos
● Conmutador de llave para el airbag frontal
del acomp
añante
● Testigo de control para la desconexión/co-
nexión del
airbag delantero.
El funcionamiento del sistema de airbags se
controla de forma electrónica. Cada vez que
se conecta el encendido, se ilumina el testi-
go de control del sistema de airbags durante
algunos segundos (autodiagnosis).
El sistema presenta alguna anomalía si el
testigo de control :
● no se ilumina al conectar el encendido,
● después de conectar el encendido, no se
apaga tr
anscurridos 4 segundos, ●
desp
ués de conectar el encendido se apa-
ga y se vuelve a encender,
● se ilumina o parpadea durante la marcha.
El si
stema de airbags no se dispara si:
● el encendido está desconectado,
● se trata de una colisión frontal leve,
● se trata de una colisión lateral leve,
● se trata de una colisión trasera,
● el vehículo vuelca. ATENCIÓN
● Lo s

cinturones de seguridad y el sistema de
airbags desarrollan su máxima capacidad
protectora sólo si los ocupantes están senta-
dos correctamente ››› pág. 69, Posición co-
rrecta de los ocupantes del vehículo .
● Si el sistema de airbags está averiado, de-
berá ser revi
sado en un taller especializado.
De lo contrario, hay peligro de que los air-
bags no se disparen correctamente en caso
de accidente o no se disparen en absoluto. Activación del airbag
Los airbags se inflan en milésimas de segun-
do a gr
an
v

elocidad para proporcionar una
protección adicional en caso de accidente. »
81
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Seguridad
Durante el inflado del airbag podría despren-
der se u
n po
lvo fino. Esto es normal y no sig-
nifica que se haya producido un incendio en
el vehículo.
El sistema de airbag sólo está listo para fun-
cionar con el encendido activado.
En casos especiales de accidentes, pueden
activarse al mismo tiempo varios airbags.
En caso de colisiones frontales y laterales le-
ves, colisiones traseras, vuelco o volteo del
vehículo, los airbags no se activan.
Factores de activación
No se puede generalizar sobre las condicio-
nes que provocan la activación del sistema
de airbag en cada situación. Existen algunos
factores que juegan un papel importante, co-
mo por ejemplo la propiedad del objeto con
el que choca el vehículo (duro/blando), án-
gulo de impacto, velocidad del vehículo etc.
Resulta decisiva para la activación de los air-
bags la trayectoria de desaceleración.
La unidad de control analiza la trayectoria de
la colisión y activa el respectivo sistema de
retención.
Si durante la colisión, la desaceleración del
vehículo originada y medida permanece por
debajo de los valores de referencia predeter-
minados en la unidad de control, los airbags
no se activarán aunque el vehículo pueda re- sultar gravemente deformado a causa del ac-
cidente.
En c
aso de colisiones frontales graves se ac-
tivan los siguientes airbags
● Airbag frontal del conductor.
● Airbag frontal del acompañante.
● Airbag de rodillas para el conductor.
En caso de c
olisiones laterales graves se ac-
tivan los siguientes airbags
● Airbag lateral delantero en el lado del acci-
dente.
● Airbag l

ateral trasero en el lado del acci-
dente.
● Airbag de c

abeza en el lado del accidente.
En caso de u
n accidente con activación del
airbag:
● se encienden las luces del habitáculo (si el
conmuta
dor para la iluminación interior está
en la posición de contacto de puerta);
● se conectan los intermitentes simultáneos;
● se desbloquean todas las puertas;
● se corta la alimentación de combustible al
motor. Indic

aciones de seguridad so-
bre los
airbags
Airbags frontales Lea atentamente la información complemen-
tari
a

›››
 pág. 17. ATENCIÓN
● Entre lo s

pasajeros de los asientos delante-
ros y el área de acción de los airbags no de-
ben interponerse otras personas, animales u
objetos.
● Los airbags sólo protegen en un accidente,
y si se di
sparan habrá que cambiarlos.
● Asimismo no se deben colocar accesorios
adicion
ales como, p. ej., portavasos o sopor-
tes para teléfonos en los revestimientos de
los módulos de airbag.
● No deben llevarse a cabo modificaciones de
ningún tipo en los
componentes del sistema
de airbags. Airbag para las rodillas*
Lea atentamente la información complemen-
t
ari
a

›››
 pág. 18. ATENCIÓN
● El airb ag p

ara las rodillas se despliega de-
lante de las rodillas del conductor. Mantenga 82

Sistema de airbags
siempre libre el campo de acción del airbag
par
a l
as rodillas.
● Nunca fije objetos en la cubierta ni en el
campo de acc
ión del airbag para las rodillas.
● Ajuste el asiento del conductor de manera
que hay
a como mínimo 10 cm (4 pulgadas) de
separación entre las rodillas y la ubicación de
este airbag. Si debido a su constitución física
no es posible cumplir estos requisitos, pón-
gase en contacto sin falta con un taller espe-
cializado. Airbags laterales*
Lea atentamente la información complemen-
t
ari
a

›››
 pág. 19. ATENCIÓN
● Si los ocupantes no se abrochan los cintu-
rone s

de seguridad, o se inclinan hacia ade-
lante durante la marcha o no van sentados
correctamente y se produce un accidente, se
exponen a un mayor riesgo de resultar heri-
dos si el sistema de airbags se dispara.
● Para que los airbags laterales puedan ofre-
cer un
a protección óptima, es imprescindible
mantener siempre la posición correcta con el
cinturón de seguridad bien puesto mientras
el vehículo está en marcha.
● En una colisión lateral, los airbags laterales
no func
ionarán si los sensores no miden co-
rrectamente el incremento de presión en el interior de las puertas, cuando el aire sale a
través
de

zonas en las que haya agujeros o
aperturas del panel de puerta.
● No conduzca nunca si partes de los paneles
interiore
s de las puertas han sido desmonta-
dos y no están correctamente ajustados.
● No conduzca nunca cuando los altavoces si-
tuado
s en los paneles de las puertas han sido
desmontados, excepto si los agujeros del al-
tavoz se han cerrado correctamente.
● Compruebe siempre que las aperturas es-
tán cubier
tas o tapadas si se instalasen alta-
voces u otro equipamiento en el interior de
los paneles de las puertas.
● Entre los ocupantes de las plazas exterio-
res
y el área de acción de los airbags no de-
ben interponerse otras personas, animales u
objetos. Para no entorpecer el funcionamien-
to de los airbags laterales no se debe fijar
ningún tipo de accesorio en las puertas co-
mo, por ejemplo, portavasos.
● En los ganchos para la ropa sólo se debe
col
gar ropa ligera. En los bolsillos de las
prendas de vestir colgadas no se deben en-
contrar objetos puntiagudos o pesados.
● No se deben exponer los laterales de los
res
paldos a grandes fuerzas como, por ejem-
plo, golpes fuertes o pisotones, ya que de lo
contrario el sistema puede deteriorarse. En
este caso, los airbags laterales no se dispara-
rían.
● En los asientos con airbag lateral incorpo-
rado no se de
ben utilizar nunca fundas que
no hayan sido homologadas de forma expre-
sa para su vehículo. La bolsa de aire se des- pliega saliendo del lateral del respaldo y si se
utiliz
ar

an fundas no homologadas se reduci-
ría considerablemente la función protectora
del airbag lateral.
● Los desperfectos de los tapizados origina-
les
o de la costura en el área del módulo del
airbag lateral deben repararse inmediata-
mente en un taller especializado.
● Los airbags sólo protegen en un accidente,
y si se di
sparan habrá que cambiarlos.
● Todos los trabajos que se tengan que reali-
zar en los
airbags laterales, así como el des-
montaje y montaje de alguno de sus compo-
nentes a causa de otras tareas de reparación
(p. ej., desmontaje del asiento delantero), de-
ben llevarse a cabo solamente en un taller es-
pecializado. De lo contrario, puede producir-
se un fallo en el funcionamiento de los air-
bags.
● No deben hacerse modificaciones de nin-
gún tipo en los c
omponentes del sistema de
airbags. Airbags para la cabeza*
Lea atentamente la información complemen-
t
ari
a

›››
 pág. 19. ATENCIÓN
● Para que los airbags para la cabeza puedan
ofrec er u

na protección óptima, es imprescin-
dible mantener siempre la posición correcta y » 83
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Seguridad
llevar el cinturón de seguridad bien puesto
mientra
s
el vehículo esté en marcha.
● Por motivos de seguridad, se debe desco-
nectar ob
ligatoriamente el airbag de cabeza
en los vehículos en los que se monte una
mampara separadora del habitáculo. Acuda a
su servicio técnico para realizar esta desco-
nexión.
● Entre los ocupantes del vehículo y el área
de acción de lo
s airbags para la cabeza no
deben interponerse otras personas, animales
u objetos que impidan que los airbags se in-
flen por completo y cumplan su función pro-
tectora correctamente. Por este motivo, no
hay que colocar en las ventanillas ningún tipo
de cortinillas que no hayan sido homologa-
das de forma expresa para su vehículo.
● En los colgadores para la ropa sólo debe
ponerse rop
a ligera. En los bolsillos de las
prendas de vestir colgadas no se deben en-
contrar objetos puntiagudos o pesados. Ade-
más, para colgar prendas de vestir no se de-
ben utilizar perchas para la ropa.
● Los airbags sólo protegen en un accidente,
y si se di
sparan habrá que cambiarlos.
● Todos los trabajos que se tengan que reali-
zar en los
airbags para la cabeza, así como el
desmontaje y montaje de alguno de sus com-
ponentes a causa de otras tareas de repara-
ción (p. ej., desmontaje del revestimiento del
techo), deben llevarse a cabo solamente en
un taller especializado. De lo contrario, puede
producirse un fallo en el funcionamiento de
los airbags. ●
No deben l l

evarse a cabo modificaciones de
ningún tipo en los componentes del sistema
de airbags.
● La gestión de los airbags laterales y de ca-
beza se re
aliza con sensores que se encuen-
tran en el interior de las puertas anteriores.
Para no mermar el correcto funcionamiento
de los airbags laterales y de cabeza, no se
deben modificar ni las puertas ni los paneles
de estas (p. ej., montando posteriormente
unos altavoces). Si se producen daños en la
puerta anterior podrían mermar el correcto
funcionamiento del sistema. Todos los traba-
jos sobre la puerta anterior se deben realizar
en un taller especializado. Desactivar los airbags
D e
s

activación del airbag frontal Fig. 93
Testigo de control en el tablero de ins-
trument o
s

para la desactivación del airbag
frontal del acompañante. 
Se ilumina en el cuadro de ins-
trumentos
Anomalía en el
sistema de air-
bags y de tenso- res de los cintu- rones.Acuda inmediatamente a un taller
especializado para que revisen el
sistema. 

Se ilumina en el tablero de ins-
trumentos
Anomalía en el
sistema de air-
bags.Acuda inmediatamente a un taller
especializado para que revisen el
sistema.84

Sistema de airbags

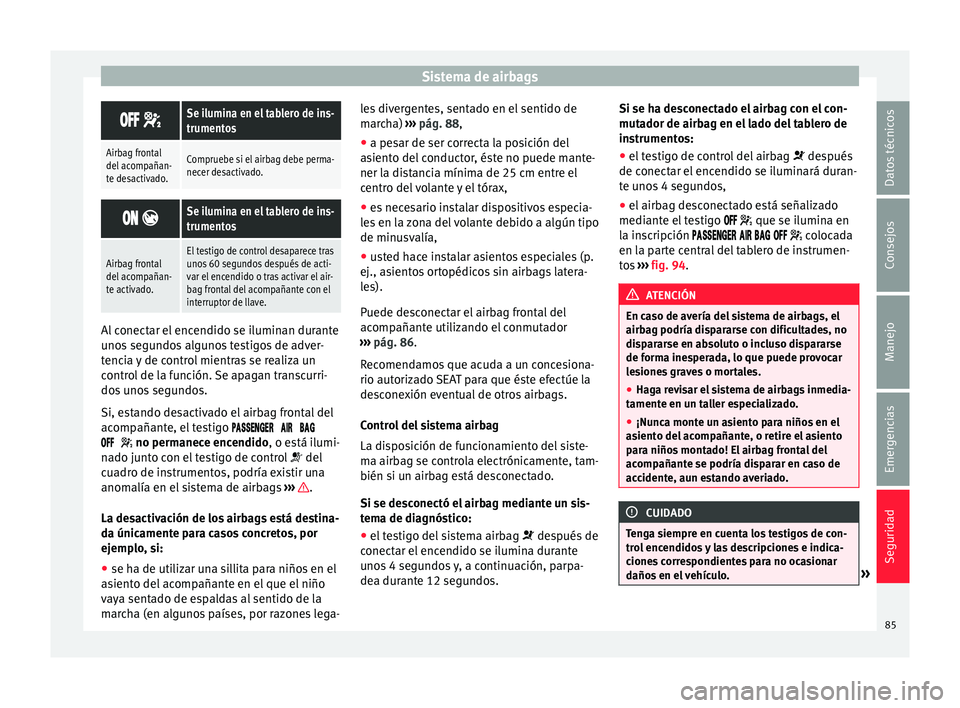

 Se ilumina en el tablero de ins-
trumentos
Airbag frontal
del acompañan-
te desactivado.Compruebe si el airbag debe perma-
necer desactivado.
 
Se ilumina en el tablero de ins-
trumentos
Airbag frontal
del acompañan-
te activado.El testigo de control desaparece tras
unos 60 segundos después de acti-
var el encendido o tras activar el air-
bag frontal del acompañante con el
interruptor de llave.
Al conectar el encendido se iluminan durante
u
no
s

segundos algunos testigos de adver-
tencia y de control mientras se realiza un
control de la función. Se apagan transcurri-
dos unos segundos.
Si, estando desactivado el airbag frontal del
acompañante, el testigo 


 
no permanece encendido, o está ilumi-
nado junto con el testigo de control  del
cuadro de instrumentos, podría existir una
anomalía en el sistema de airbags ››› .
La de s
activ

ación de los airbags está destina-
da únicamente para casos concretos, por
ejemplo, si:
● se ha de utilizar una sillita para niños en el
asient
o del acompañante en el que el niño
vaya sentado de espaldas al sentido de la
marcha (en algunos países, por razones lega- les divergentes, sentado en el sentido de
marc

ha) ››› pág. 88,
● a pesar de ser correcta la posición del
asient
o del conductor, éste no puede mante-
ner la distancia mínima de 25 cm entre el
centro del volante y el tórax,
● es necesario instalar dispositivos especia-
les
en la zona del volante debido a algún tipo
de minusvalía,
● usted hace instalar asientos especiales (p.
ej., asient
os ortopédicos sin airbags latera-
les).
Puede desconectar el airbag frontal del
acompañante utilizando el conmutador
››› pág. 86.
Recomendamos que acuda a un concesiona-
rio autorizado SEAT para que éste efectúe la
desconexión eventual de otros airbags.
Control del sistema airbag
La disposición de funcionamiento del siste-
ma airbag se controla electrónicamente, tam-
bién si un airbag está desconectado.
Si se desconectó el airbag mediante un sis-
tema de diagnóstico: ● el testigo del sistema airbag  desp
ués de
conectar el encendido se ilumina durante
unos 4 segundos y, a continuación, parpa-
dea durante 12 segundos. Si se ha desconectado el airbag con el con-
mutador de airb

ag en el lado del tablero de
instrumentos:
● el testigo de control del airbag  desp
ués
de conectar el encendido se iluminará duran-
te unos 4 segundos,
● el airbag desconectado está señalizado
mediante el
testigo   que se ilumina en
la inscripción      colocada
en la parte central del tablero de instrumen-
tos ››› fig. 94. ATENCIÓN
En caso de avería del sistema de airbags, el
airbag podría di s

pararse con dificultades, no
dispararse en absoluto o incluso dispararse
de forma inesperada, lo que puede provocar
lesiones graves o mortales.
● Haga revisar el sistema de airbags inmedia-
tamente en u
n taller especializado.
● ¡Nunca monte un asiento para niños en el
asient
o del acompañante, o retire el asiento
para niños montado! El airbag frontal del
acompañante se podría disparar en caso de
accidente, aun estando averiado. CUIDADO
Tenga siempre en cuenta los testigos de con-
tro l

encendidos y las descripciones e indica-
ciones correspondientes para no ocasionar
daños en el vehículo. » 85
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Seguridad
Aviso
● Re s
pete la legislación vigente en su país
respecto a la desactivación de airbags.
● En su concesionario autorizado SEAT podrá
obtener inf
ormación sobre qué airbags se
pueden desactivar en su vehículo. Conmutador del airbag frontal del
acomp
añant

eFig. 94
Conmutador del airbag frontal del
ac omp
añant

e. Fig. 95
Testigo para desconexión de airbag
del ac omp

añante. Lea atentamente la información complemen-
t
ari
a

›››
 pág. 18.
Con el conmutador se desconecta sólo el air-
bag frontal del acompañante.
Conectar el airbag
– Desconecte el encendido.
– Abra la guantera en el lado del acompa-
ñante.
– Introduz

ca el espadín de la llave en la ranu-
ra prev
ista en el conmutador de descone-
xión del airbag del acompañante ››› fig. 94.
El espadín debe entrar aproximadamente
3/4 de su longitud, hasta llegar al tope.
– A continuación gire suavemente la llave pa-
ra camb

iar su posición a ON. No ejerza
fuerza si percibe una resistencia y asegúre-
se de haber introducido el espadín de la
llave hasta el final. –
Cierre el
compartimento guardaobjetos en
el lado del acompañante.
– Compruebe que, con el encendido conecta-
do, el t

estigo de control   ››› fig. 95 no
se ilumina en la inscripción   
  en la parte central del tablero de ins-
trumentos.
– El testigo   se ilumina dur
ante 60 se-
gundos en la parte central del tablero de
instrumentos.
Testigo de control en la inscripción 
    (airbag del acompañante desco-
nectado)
Si el airbag frontal del acompañante está
desconectado, después de conectar el en-
cendido, el testigo de control se iluminará
durante algunos segundos, a continuación
se apaga durante 1 s aproximadamente y
vuelve a iluminarse.
Si el testigo de control parpadea, se trata una
avería en el sistema en la desconexión del
airbag ››› . A
cuda a un servicio oficial inme-
di at

amente. ATENCIÓN
● El c onduct

or del vehículo es responsable de
que el airbag esté desconectado o conectado.
● ¡Desconecte el airbag sólo con el encendi-
do desc
onectado! De lo contrario podría pro-
vocar una avería en el sistema de desactiva-
ción del airbag. 86
