2016 Peugeot Partner Tepee zrcátka

2
Obsah
Partner-2-VP_cs_Chap00a_Sommaire_ed02-2015
Klíč 18
Alarm 20
Dveře 21
Zadní výklopné dveře 23
Odklápěcí zadní díl střechy
26
Centrální zamykání 27
Přístrojová deska 28
Datum a čas 29
Kontrolky 32
Palivoměr 40
Chladicí kapalina 40
Detekce poklesu tlaku 41
Detekce poklesu tlaku s reinicializací
43
Ukazatel údržby 47
Reostat osvětlení 48
Nastavování volantu 49
Mechanická převodovka 49
Doporučení změny rychlostního stupně
50Mechanická pilotovaná
6-ti stupňová převodovka 51
Stop & Start 53
Startování a zastavení motoru
55
Rozjezd do svahu 56
Doporučení pro jízdu 57 Osvětlení
58
Stěrače 61
Palubní počítač 63
Regulátor rychlosti 64
Omezovač rychlosti 67
Topení / Ruční klimatizace
70 automatická 72
Odmrazování a odmlžování
75
Přední sedadla 77
Zadní lavice 79
Zadní sedadla (5 míst) 82
Zadní sedadla (7 míst) 85
Modularita 92
Uspořádání 94
Střecha Zénith 98
Střešní tyče 103
Stropní světla 104
Kryt zavazadel (5 míst) 105
Kryt zavazadlového prostoru (7
míst) 109
Zpětná zrcátka 11 1
Elektrické ovládání oken 11 3
3.
18-57
PŘIPRA

VENI K JÍZDĚ 5.
114-147
BEZPEČNOST
Exteriér 5
Interiér
řízení vlevo 6 řízení vpravo 7
Místo řidiče
řízení vlevo 8 řízení vpravo 10
Charakteristiky - Údržba 12
ZÁKLADNÍ INFORMACE
1.
4-14
Výstražná světla 114
Zvuková houkačka 114
Parkovací brzda 114
Parkovací asistent 115
Kamera pro couvání 117
ABS 118
AFU 118
ASR a ESC 119
Grip control 120
Active City Brake 122
Bezpečnostní pásy 126
Airbagy 129
Přeprava dětí 133
Deaktivace čelního airbagu spolujezdce
136
Doporučené autosedačky
139
Umístění 141
Úchyty ISOFIX 143
Doporučená autosedačka ISOFIX
144
Umístění ISOFIX 145
Dětská pojistka 147
4.
58-1
13
ERGONOMIE a

POHODLÍ
2.
15-17
EKOLOGICKO-EKONOMICKÝ
ZPŮSOB JÍZDY
Životní prostředí 15
Ekologicko-ekonomický způsob jízdy
16
Část "Umístění" (vizuální
rejstřík) umožňuje nalézt na
schématických obrázcích
vozidla ovladače či funkce
vozidla a příslušné číslo
stránky.
Místo řidiče

řízení vlevo 13 řízení vpravo 14

5
Lokalizace
Partner-2-VP_cs_Chap01_vue-ensemble_ed02-2015
ExTERIÉR
Dálkový ovladač 18-19
Výměna baterie, reinicializace 19
Klíč 18
Startování a rozjezd 55
Asistence pro rozjezd do svahu
56
Centrální zamykání / odemykání
18, 27
Uzávěr, palivová nádrž
161-162
Přerušení přívodu paliva, odvzušňování naftového
okruhu
162
Aditivum AdBlue®,
doplňování 38-39, 163-168
Stěrače
190
Vnější zpětná zrcátka 11
1
Boční směrové světlo
183
Active City Brake 122-125
Přední světla, mlhové světlomety

, směrová
světla
58-60, 180-183
Seřizování sklonu světlometů 60
Výměna žárovek vpředu 180-183
Ostřikovače světlometů 62, 158
Sněhový kryt 178
Přední dveře
21
Boční posuvné dveře 22-23
Klíč 18
Otevírání kapoty motoru 154
Dětská pojistka 147
Vlečení, zvedání vozidla
191
Tažení, koule labutí krk 148-151
Parkovací asistent 115-1
16
Kamera pro couvání 117
Otevírací zadní díl střechy
26
Nouzové ovládání 23
Rezervní kolo, zvedák, výměna kola, nářadí
172-177
Sada pro opravu pneumatiky 171
Huštění, tlak 200
Střecha Zénith
98-99, 102
Střešní tyče 103
Zadní světla, směrová světla
58-59
3. brzdové světlo 185
Výměna žárovek vzadu
180-181, 184-185
Dveře, zadní výklopné dveře
23-25
Příslušenství
152
Rozměry
192-195
Brzdy, brzdové destičky 114, 157, 159Nouzové brzdění 118
ABS, REF 118
ASR, ESC 119
Systém "Grip control" 120-121
Active City Brake 122-125
Pneumatiky, tlak 200
Sněhové řetězy 179
Detekce poklesu tlaku 41-42
Detekce poklesu tlaku s reinicializací
43-46
Osvětlení registrační značky
185
1
Z

8
Lokalizace
Partner-2-VP_cs_Chap01_vue-ensemble_ed02-2015
ASR-ESC 119
Parkovací asistent 115-1 16
Elektrická zpětná zrcátka
11

1
Nastavování sklonu světlometů
60
Systém "Stop & Start" 53-55
Regulátor rychlosti
64-66
Omezovač rychlosti 67-69
Osvětlení
58-60
Mlhové světlomety 59
Denní světla s LED 59
Automatické rozsvěcování světel
59-60
MÍSTO ŘIDIČE
Pojistky v palubní desce, interiér 186-188
Otevírání kapoty motoru 154
Ruční brzda
114 Přístrojové desky

, displeje,
obrazovky, počítadla
28-29
Nastavování času na přístrojové desce
29
Kontrolky, výstrahy 32-39
Ukazatele, měrka 40, 47-48
Reostat osvětlení 48
Doporučení změny rychlostního stupně
50 Stěrače
61-62
Automatické stírání 61
Ostřikovače skel / světlometů
62, 158
Palubní počítač 63
Nastavování volantu
49
Zvuková houkačka 114
Startování, spínací skříňka
55
Pilotovaná mechanická 6-ti
stupňová převodovka
51-52
Ovladače na volantu:
-
Dotykový displej 204
- WIP Sound 271

11
Lokalizace
Partner-2-VP_cs_Chap01_vue-ensemble_ed02-2015
Regulátor rychlosti 64-66
Omezovač rychlosti 67-69
Osvětlení
58-60
Mlhové světlomety 59
Denní světla s LED 59
Automatické rozsvěcování světel
59-60
Ruční brzda
114 Přístrojové desky

, displeje,
obrazovky, počítadla
28-29
Nastavování času na přístrojové desce
29
Kontrolky, výstrahy 32-39
Ukazatele, měrka 40, 47-48
Reostat osvětlení 48
Doporučení změny rychlostního stupně
50
Nastavování volantu
49
Zvuková houkačka 114 Startování, spínací skříňka
55
Stěrače
61-62
Automatické stírání 61
Ostřikovače skel / světlometů
62, 158
Palubní počítač 63
Ovladače na volantu:
-
Dotykový displej 204
- WIP Sound 271
Deaktivace čelního airbagu
spolujezdce
132, 136
ASR-ESC
119
Parkovací asistent 115-1

16
Elektrická zpětná zrcátka
11

1
Nastavování sklonu světlometů
60
Systém Stop & Start 53-55
Pilotovaná mechanická 6-ti
stupňová převodovka
51-52
1
Z\301KLADN\315 INFORMACE

111
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015

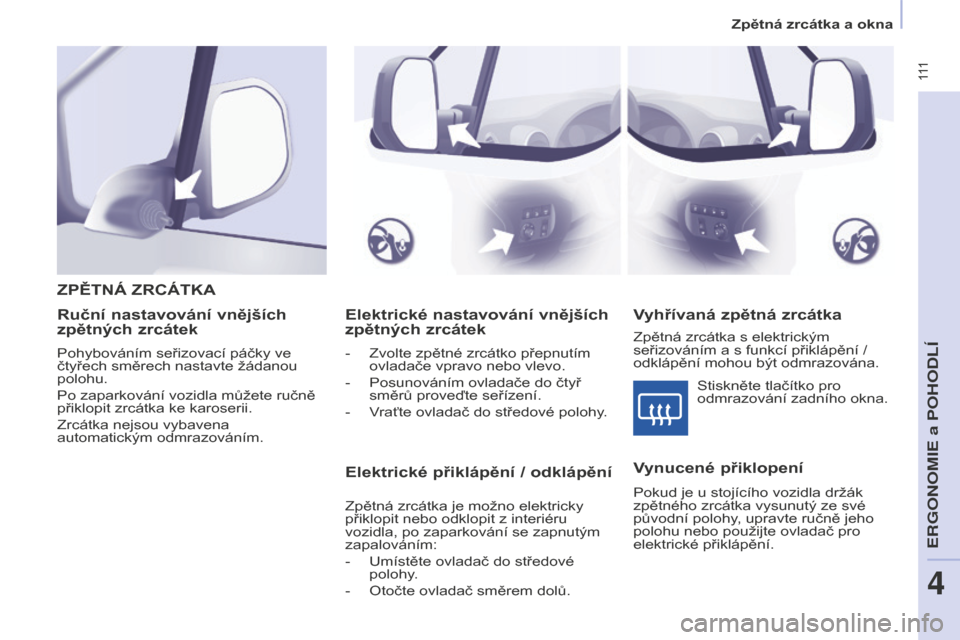

Elektrické nastavování vnějších
zpětných zrcátek
- Zvolte zpětné zrcátko přepnutím
ovladače vpravo nebo vlevo.
-
Posunováním ovladače do čtyř
směrů proveďte seřízení.
-
Vraťte ovladač do středové polohy

.
ZPĚTNÁ ZRCÁTKA
Vyhřívaná
zpětná zrcátka
Ruční nastavování vnějších
zpětných zrcátek
Vynucené přiklopení
Pokud je u stojícího vozidla držák
zpětného zrcátka vysunutý ze své
původní polohy, upravte ručně jeho
polohu nebo použijte ovladač pro
elektrické přiklápění.Stiskněte tlačítko pro
odmrazování zadního okna.
Pohybováním seřizovací páčky ve
čtyřech směrech nastavte žádanou
polohu.
Po zaparkování vozidla můžete ručně
přiklopit zrcátka ke karoserii.
Zrcátka nejsou vybavena
automatickým odmrazováním.
Elektrické přiklápění / odklápění
Zpětná zrcátka je možno elektricky
přiklopit nebo odklopit z interiéru
vozidla, po zaparkování se zapnutým
zapalováním:
-
Umístěte ovladač do středové
polohy.
-
Otočte ovladač směrem dolů. Zpětná zrcátka s elektrickým
seřizováním a s funkcí přiklápění /
odklápění mohou být odmrazována.
ERGONOMIE a POHODL\315
4
Zpětná zrcátka a okna

11 2
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015

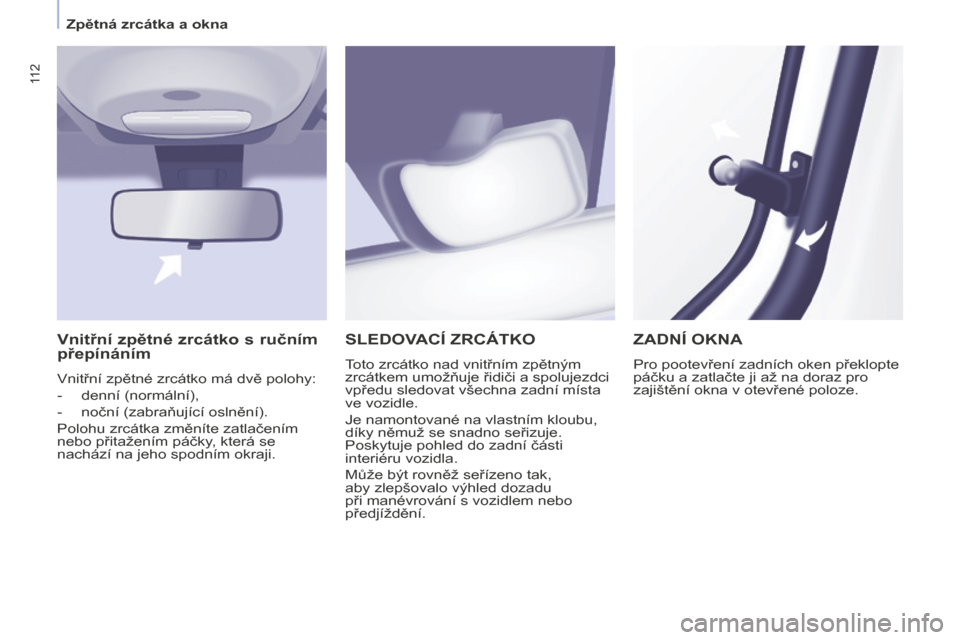

SLEDOVACÍ ZRCÁTKO
Toto zrcátko nad vnitřním zpětným
zrcátkem umožňuje řidiči a spolujezdci
vpředu sledovat všechna zadní místa
ve vozidle.
Je namontované na vlastním kloubu,
díky němuž se snadno seřizuje.
Poskytuje pohled do zadní části
interiéru vozidla.
Může být rovněž seřízeno tak,
aby zlepšovalo výhled dozadu
při manévrování s vozidlem nebo
předjíždění.
ZADNÍ OKNA
Pro pootevření zadních oken překlopte
páčku a zatlačte ji až na doraz pro
zajištění okna v otevřené poloze.
Vnitřní zpětné zrcátko s ručním
přepínáním
Vnitřní zpětné zrcátko má dvě polohy:
-
denní (normální),
-
noční (zabraňující oslnění).
Polohu zrcátka změníte zatlačením
nebo přitažením páčky, která se
nachází na jeho spodním okraji.
Zpětná zrcátka a okna

187
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015
Pojistky v palubní desce
Vyklopte víko pro přístup k pojistkám.Pojistka
F Proudová
hodnota
A Přiřazení
1 15 Stěrač zadního skla
2 - Volná
3 5 Nafukovací vak
4 10 Klimatizace, diagnostická zásuvka, ovládání
zpětného zrcátka, sklonu světlometů
5 30 Ovládání oken
6 30 Zámky
7 5Zadní stropní světlo, lampička na čtení vpředu,
střešní panel
8 20 Autorádio, displej, detekce poklesu tlaku, alarm a
siréna
9 30 Zásuvka 12
V vpředu a vzadu
10

15 Centrální konzola
11 15 Slaboproudá spínací skříňka
12 15 Snímač deště a světelné intenzity, nafukovací vak
13 5 Přístrojová deska
14 15 Parkovací asistent, ovladače automatické
klimatizace, sada hands-free
15 30 Zámky
16 - Volná
17 40 Odmrazování zadního okna/zpětných zrcátek
8
RYCHL
