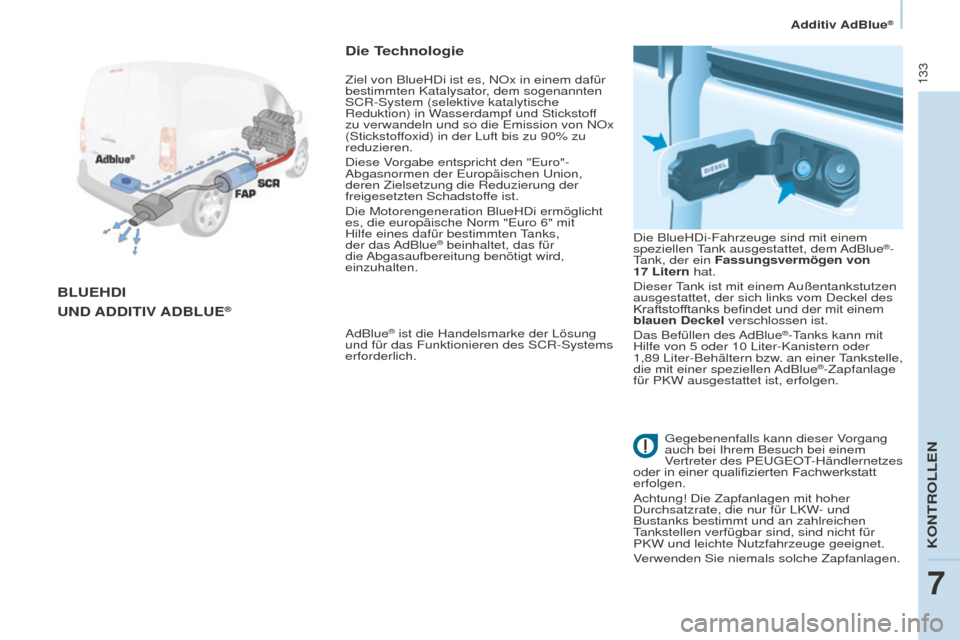

133
Partner-2-Vu_de_Chap07_Verification_ed02-2015
BLUEHDI
UND
ADDITIV ADBLUE®
Die Technologie
AdBlue® ist die Handelsmarke der Lösung
und für das Funktionieren des SCR-Systems
erforderlich. Die BlueHDi-Fahrzeuge sind mit einem
speziellen Tank ausgestattet, dem AdBlue
®-
Tank, der ein Fassungsvermögen von
17
Litern

hat.
Dieser Tank ist mit einem Außentankstutzen
ausgestattet, der sich links vom Deckel des
Kraftstofftanks
befindet und der mit einem blauen Deckel verschlossen ist.
Das Befüllen des

AdBlue
®-Tanks kann mit
Hilfe von 5 oder 10 Liter-Kanistern oder
1,89 Liter-Behältern bzw

. an einer Tankstelle,
die mit einer speziellen AdBlue
®-Zapfanlage
für PKW ausgestattet ist, erfolgen.
Ziel von BlueHDi ist es, NOx in einem dafür
bestimmten Katalysator, dem sogenannten
SCR-System (selektive katalytische
Reduktion) in Wasserdampf und Stickstoff
zu verwandeln und so die Emission von NOx
(Stickstoffoxid) in der Luft bis zu 90% zu
reduzieren.
Diese Vorgabe entspricht den "Euro"-
Abgasnormen der Europäischen Union,
deren Zielsetzung die Reduzierung der
freigesetzten Schadstoffe ist.
Die Motorengeneration BlueHDi ermöglicht
es, die europäische Norm "Euro 6" mit
Hilfe eines dafür bestimmten Tanks,
der das AdBlue
® beinhaltet, das für
die Abgasaufbereitung benötigt wird,
einzuhalten.
Gegebenenfalls kann dieser Vorgang
auch bei Ihrem Besuch bei einem
Vertreter des PEUGEOT-Händlernetzes
oder
in einer qualifizierten Fachwerkstatt erfolgen.
Achtung! Die Zapfanlagen mit hoher
Durchsatzrate, die nur für LKW- und
Bustanks bestimmt und an zahlreichen
T

ankstellen verfügbar sind, sind nicht für
PKW und leichte Nutzfahrzeuge geeignet.
Verwenden Sie niemals solche Zapfanlagen.
KONTROLLEN
7
Additiv AdBlue®

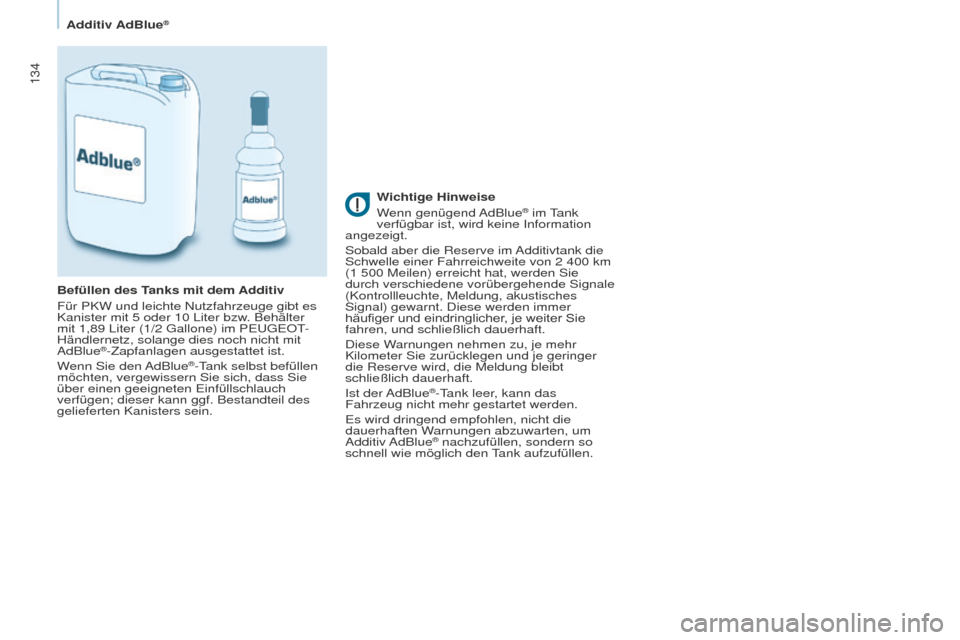

134
Partner-2-Vu_de_Chap07_Verification_ed02-2015
Wichtige Hinweise
Wenn genügend AdBlue® im Tank
verfügbar ist, wird keine Information
angezeigt.
Sobald aber die Reserve im Additivtank die
Schwelle einer Fahrreichweite von 2
400 km
(1 500 Meilen) erreicht hat, werden Sie
durch verschiedene vorübergehende Signale
(Kontrollleuchte, Meldung, akustisches
Signal) gewarnt. Diese werden immer
häufiger
und eindringlicher

,
je weiter Sie fahren, und schließlich dauerhaft.
Diese Warnungen nehmen zu, je mehr
Kilometer Sie zurücklegen und je geringer
die Reserve wird, die Meldung bleibt
schließlich dauerhaft.
Ist

der AdBlue
®-Tank leer, kann das
Fahrzeug nicht mehr gestartet werden.
Es wird dringend empfohlen, nicht die
dauerhaften Warnungen abzuwarten, um
Additiv AdBlue
® nachzufüllen, sondern so
schnell wie möglich den Tank aufzufüllen.
Befüllen des Tanks mit dem Additiv
Für PKW und leichte Nutzfahrzeuge gibt es
Kanister mit 5
oder 10 Liter bzw

. Behälter
mit 1,89
Liter (1/2 Gallone) im PEUGEOT

-
Händlernetz, solange dies noch nicht mit
AdBlue
®-Zapfanlagen ausgestattet ist.
Wenn Sie den AdBlue®-Tank selbst befüllen
möchten, vergewissern Sie sich, dass Sie
über einen geeigneten Einfüllschlauch
verfügen; dieser kann ggf. Bestandteil des
gelieferten Kanisters sein.
Additiv AdBlue®

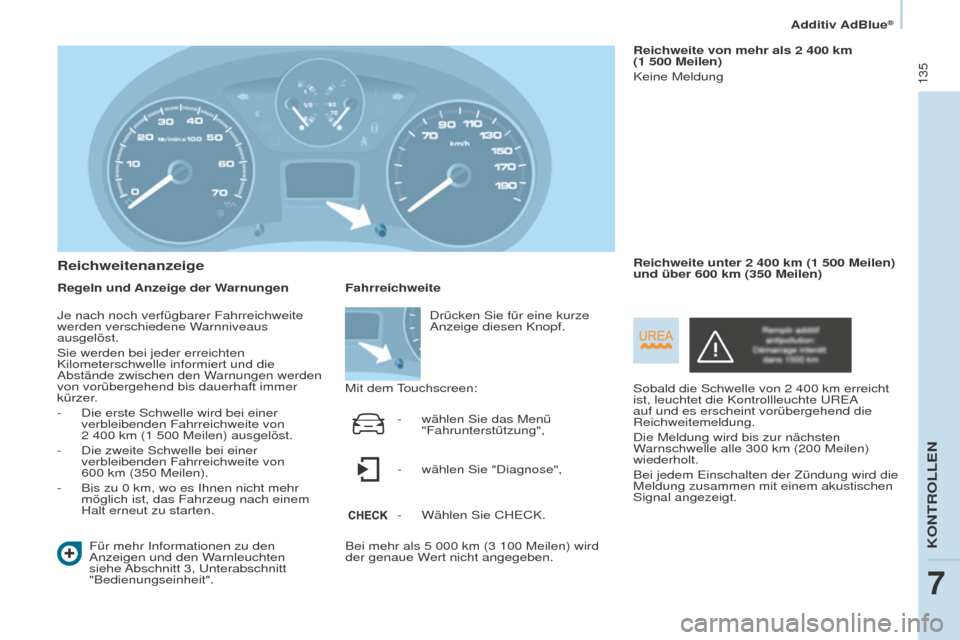

135
Partner-2-Vu_de_Chap07_Verification_ed02-2015
Reichweitenanzeige
Regeln und Anzeige der WarnungenFür mehr Informationen zu den
Anzeigen und den Warnleuchten
siehe Abschnitt 3, Unterabschnitt
"Bedienungseinheit". Reichweite von mehr als 2
400 km
(1 500 Meilen)
Keine Meldung
Sobald die Schwelle von 2
400 km erreicht
ist, leuchtet die Kontrollleuchte UREA


auf und es erscheint vorübergehend die
Reichweitemeldung.
Die Meldung wird bis zur nächsten
Warnschwelle alle 300
km (200 Meilen)
wiederholt.
Bei jedem Einschalten der Zündung wird die
Meldung zusammen mit einem akustischen
Signal angezeigt. Reichweite
unter 2
400 km (1 500 Meilen)
und über 600 km (350 Meilen)
Fahrreichweite
Mit
dem Touchscreen:
Bei mehr als 5
000 km (3 100 Meilen) wird
der genaue W

ert nicht angegeben.
Drücken Sie für eine kurze
Anzeige diesen Knopf.
-
wählen Sie das Menü
"Fahrunterstützung",
-
wählen Sie "Diagnose",
-
Wählen Sie CHECK.
Je nach noch verfügbarer Fahrreichweite
werden verschiedene Warnniveaus
ausgelöst.
Sie werden bei jeder erreichten
Kilometerschwelle informiert und die
Abstände zwischen den W

arnungen werden
von vorübergehend bis dauerhaft immer
kürzer.
-
Die erste Schwelle wird bei einer
verbleibenden Fahrreichweite von
2
400 km (1 500 Meilen) ausgelöst.
- Die zweite Schwelle bei einer
verbleibenden Fahrreichweite von
600
km (350 Meilen).
- Bis zu 0 km, wo es Ihnen nicht mehr
möglich ist, das Fahrzeug nach einem
Halt erneut zu starten.
KONTROLLEN
7
Additiv AdBlue®

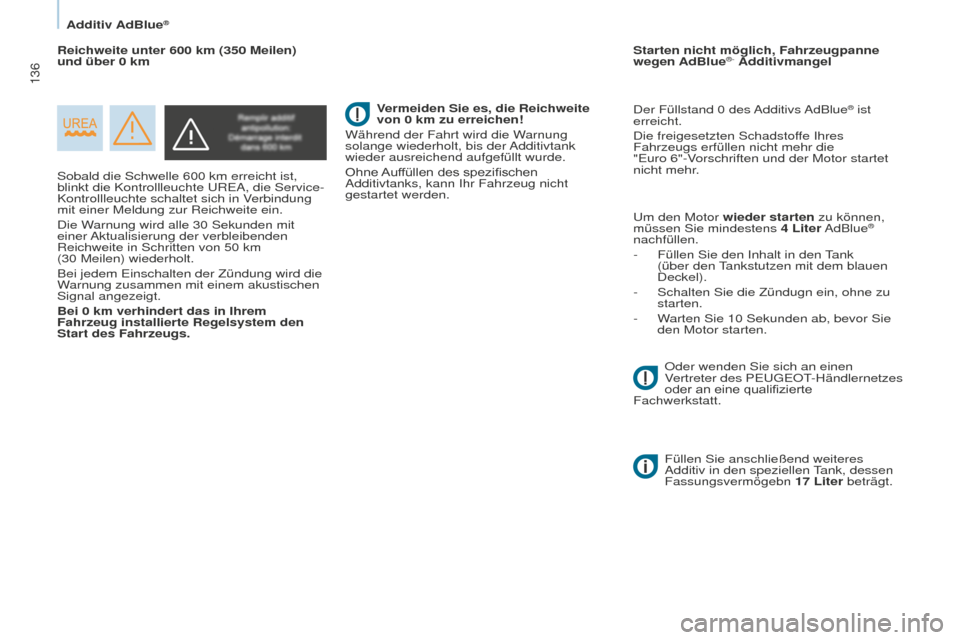

136
Partner-2-Vu_de_Chap07_Verification_ed02-2015
Sobald die Schwelle 600 km erreicht ist,
blinkt die Kontrollleuchte UREA, die Service-
Kontrollleuchte schaltet sich in Verbindung
mit einer Meldung zur Reichweite ein.
Die W
arnung wird alle 30
Sekunden mit
einer

Aktualisierung der verbleibenden
Reichweite in Schritten von 50
km
(30 Meilen) wiederholt.
Bei jedem Einschalten der Zündung wird die
W

arnung zusammen mit einem akustischen
Signal angezeigt.
Bei 0
km verhindert das

in Ihrem
Fahrzeug installierte Regelsystem den
Start des Fahrzeugs. Der Füllstand 0
des

Additivs AdBlue
® ist
erreicht.
Die freigesetzten Schadstoffe Ihres
Fahrzeugs erfüllen nicht mehr die
"Euro 6"-Vorschriften und der Motor startet
nicht mehr.
Um den Motor wieder starten zu können,
müssen Sie mindestens 4
Liter

AdBlue
®
nachfüllen.
-
Füllen Sie den Inhalt in den T

ank
(über den Tankstutzen mit dem blauen
Deckel).
-
Schalten Sie die Zündugn ein, ohne zu
starten.
-
Warten Sie 10 Sekunden ab, bevor Sie
den Motor starten.
Reichweite unter 600
km (350 Meilen)
und

über 0
km
Starten nicht möglich, Fahrzeugpanne
wegen AdBlue®- Additivmangel
Vermeiden Sie es, die Reichweite
von 0
km

zu erreichen!
Während der Fahrt wird die Warnung
solange wiederholt, bis der Additivtank
wieder ausreichend aufgefüllt wurde.
Ohne
Auffüllen des spezifischen Additivtanks, kann Ihr Fahrzeug nicht
gestartet werden.
Füllen Sie anschließend weiteres
Additiv in den speziellen T

ank, dessen
Fassungsvermögebn 17
Liter

beträgt.
Oder wenden Sie sich an einen
Vertreter des PEUGEOT-Händlernetzes
oder
an eine qualifizierte Fachwerkstatt.
Additiv AdBlue®

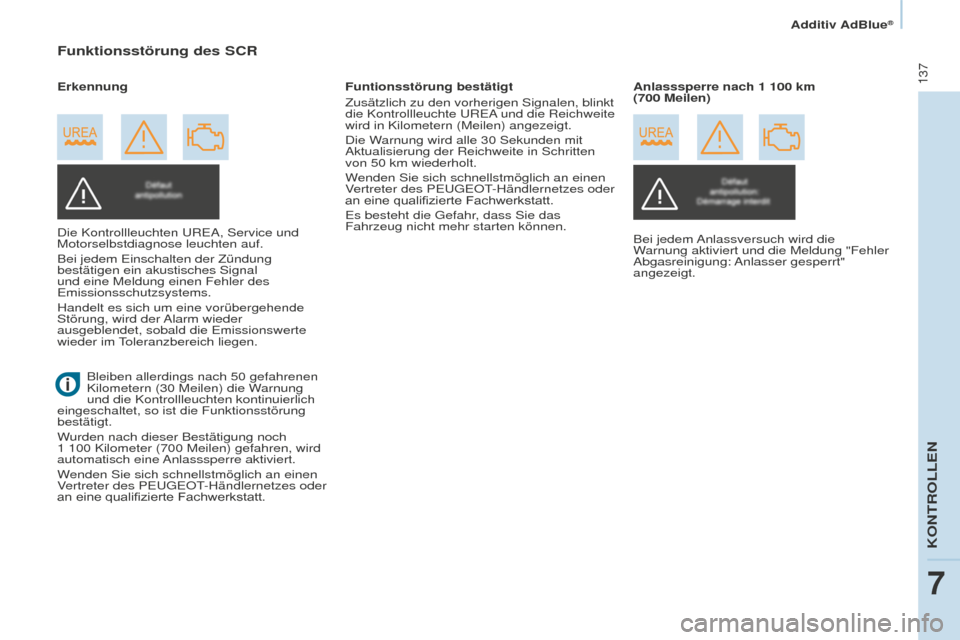

137
Partner-2-Vu_de_Chap07_Verification_ed02-2015
Funktionsstörung des SCR
Die Kontrollleuchten UREA, Service und
Motorselbstdiagnose leuchten auf.
Bei jedem Einschalten der Zündung
bestätigen ein akustisches Signal
und eine Meldung einen Fehler des
Emissionsschutzsystems.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm wieder
ausgeblendet, sobald die Emissionswerte
wieder im Toleranzbereich liegen.Funtionsstörung bestätigt
Zusätzlich zu den vorherigen Signalen, blinkt
die Kontrollleuchte UREA und die Reichweite
wird in Kilometern (Meilen) angezeigt.
Die Warnung wird alle 30
Sekunden mit
Aktualisierung der Reichweite in Schritten
von 50
km wiederholt.
W
enden Sie sich schnellstmöglich an einen
Vertreter des PEUGEOT-Händlernetzes oder
an
eine qualifizierte Fachwerkstatt.
Es besteht die Gefahr
, dass Sie das
Fahrzeug nicht mehr starten können. Anlasssperre nach 1
100 km
(700 Meilen)
Erkennung
Bei jedem
Anlassversuch wird die
Warnung aktiviert und die Meldung "Fehler
Abgasreinigung: Anlasser gesperrt"
angezeigt.
Bleiben allerdings nach 50
gefahrenen
Kilometern (30 Meilen) die W

arnung
und die Kontrollleuchten kontinuierlich
eingeschaltet, so ist die Funktionsstörung
bestätigt.
Wurden nach dieser Bestätigung noch
1
100 Kilometer (700 Meilen) gefahren, wird
automatisch eine

Anlasssperre aktiviert.
Wenden Sie sich schnellstmöglich an einen
Vertreter des PEUGEOT-Händlernetzes oder
an
eine qualifizierte Fachwerkstatt.
KONTROLLEN
7
Additiv AdBlue®

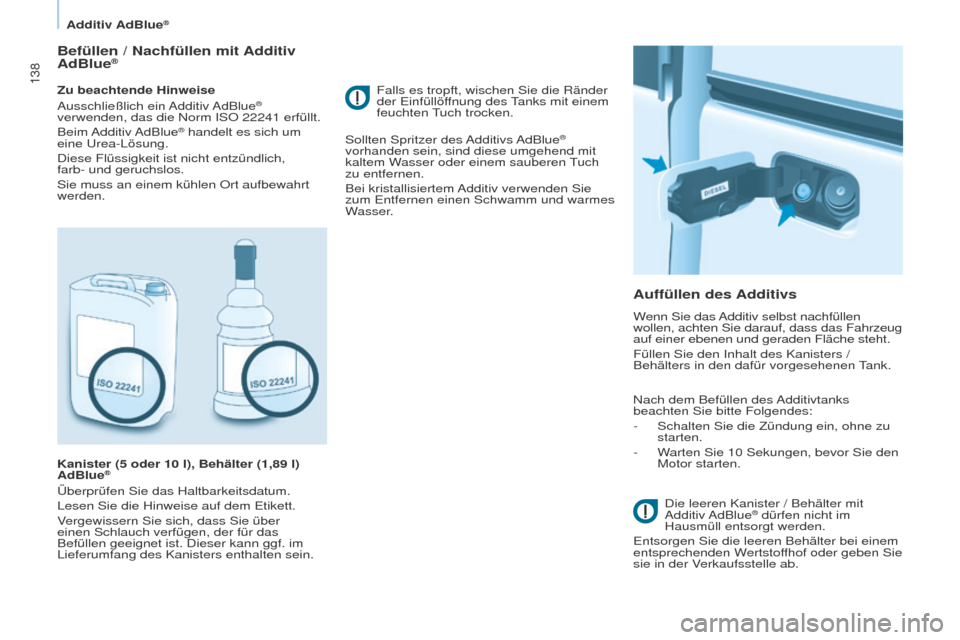

138
Partner-2-Vu_de_Chap07_Verification_ed02-2015
Befüllen / Nachfüllen mit Additiv
AdBlue®
Zu beachtende Hinweise
Ausschließlich ein Additiv AdBlue®
verwenden, das die Norm ISO 22241 erfüllt.
Beim Additiv AdBlue® handelt es sich um
eine Urea-Lösung.
Diese Flüssigkeit ist nicht entzündlich,
farb- und geruchslos.
Sie muss an einem kühlen Ort aufbewahrt
werden.
Kanister (5
oder 10 l), Behälter (1,89 l)
AdBlue®
Überprüfen Sie das Haltbarkeitsdatum.
Lesen Sie die Hinweise auf dem Etikett.
Vergewissern Sie sich, dass Sie über
einen Schlauch verfügen, der für das
Befüllen geeignet ist. Dieser kann ggf. im
Lieferumfang des Kanisters enthalten sein.
Auffüllen des Additivs
Falls es tropft, wischen Sie die Ränder
der Einfüllöffnung des Tanks mit einem
feuchten Tuch trocken.
Sollten Spritzer des Additivs AdBlue
®
vorhanden sein, sind diese umgehend mit
kaltem Wasser oder einem sauberen Tuch
zu entfernen.
Bei kristallisiertem Additiv verwenden Sie
zum Entfernen einen Schwamm und warmes
Wasser.
Wenn Sie das Additiv selbst nachfüllen
wollen, achten Sie darauf, dass das Fahrzeug
auf einer ebenen und geraden Fläche steht.
Füllen Sie den Inhalt des Kanisters /
Behälters in den dafür vorgesehenen Tank.
Nach dem Befüllen des Additivtanks
beachten Sie bitte Folgendes:
-
Schalten Sie die Zündung ein, ohne zu
starten.
-
Warten Sie 10 Sekungen, bevor Sie den
Motor starten.
Die leeren Kanister / Behälter mit
Additiv AdBlue
® dürfen nicht im
Hausmüll entsorgt werden.
Entsorgen Sie die leeren Behälter bei einem
entsprechenden Wertstoffhof oder geben Sie
sie in der Verkaufsstelle ab.
Additiv AdBlue®

139
Partner-2-Vu_de_Chap07_Verification_ed02-2015
Das Additiv AdBlue® darf nicht in die
Hände von Kindern gelangen und muss
in der Originalverpackung aufbewahrt
werden.
Das Additiv AdBlue
® niemals in einen
anderen Behälter umfüllen: es würde hierbei
verunreinigt.
Das Additiv niemals mit Wasser verdünnen.
Niemals Additiv in den Dieseltank füllen.
Lagerung
Keine Kanister / Behälter mit dem Additiv
AdBlue® im Fahrzeug lagern.
Gefrieren des Additivs AdBlue
®
Das Additiv AdBlue® friert ab einer
Temperatur von ca. -11°C (12,2°F) und
verliert seine Eigenschaften ab +25°C.
Es ist im Originalkanister/-behälter
an einem kühlen Ort und vor direkter
Sonneneinstrahlung geschützt
aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War das Additiv einmal gefroren, kann
es nach dem Auftauen wieder verwendet
werden. Das SCR-System enthält ein
Heizungssystem für den AdBlue
®-Tank,
durch das die richtige Funktionsweise
des Fahrzeugs unter normalen
Bedingungen gewährleistet wird.
Unter außergewöhnlichen Umständen, wie
die Nutzung des Fahrzeugs bei unter -15°C
(5°F) über einen längeren Zeitraum, kann
die Warnung zu einer Funktionsstörung des
Systems mit dem Gefrieren des Additivs
AdBlue
® zusammenhängen.
Parken Sie Ihr Fahrzeugs über mehrere
Stunden an einem Ort mit gemäßigteren
Temperaturen,
bis das Additiv wieder flüssig ist.
Die Warnung über die Funktionsstörung
erlischt nicht sofort, sondern erst nach
mehreren gefahrenen Kilometern.
KONTROLLEN
7
Additiv AdBlue®

169
Partner-2-Vu_de_Chap10a_SMEGplus_ed02-2015
7 Zoll (17 cm) Touchscreen
Navigation GPS - Autoradio Multimedia - Bluetooth®-Telefon
Inhalt
Erste Schritte 17 0
Betätigungen am Lenkrad
17

2
M e n ü s
17

3
Navigation
17

4
Navigation - Zielführung
18

2
Ver kehr
1

8 6
Radio Media
18

8
Radio
19

4
DAB-Radio (Digital Audio Broadcasting)
19

6
Media
19

8
Einstellungen
20

2
Verbundene Dienste
21

0
Internet Browser
21

1
MirrorLink
TM 214
Ca
rPlay® 218
Te
lefonieren 2 22
Häufige
F

ragen 230
Das System ist so eingerichtet, dass es nur in Ihrem Fahrzeug funktionier t. Aus Sicherheitsgründen dar f der Fahrer Bedienschritte, die besondere
Aufmerksamkeit erfordern, nur bei stehendem Fahrzeug ausführen.
Die angezeigte Meldung Energiesparmodus gibt das Umschalten in den
Standby-Modus an. Siehe Rubrik Energiesparmodus.
Audio und Telematik
TECHNOLOGIE A
N BORD
10
