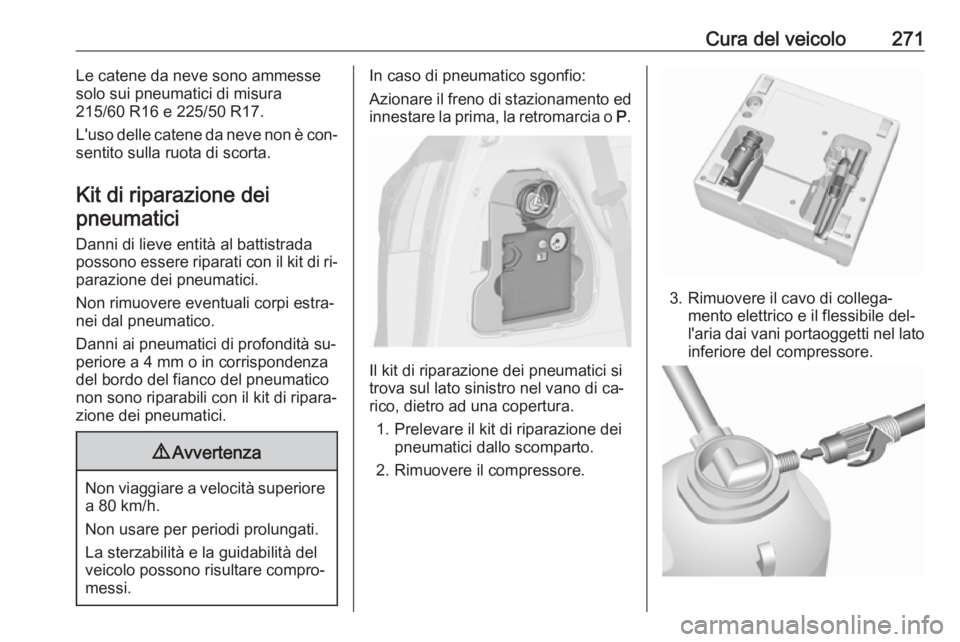

Cura del veicolo271Le catene da neve sono ammesse
solo sui pneumatici di misura
215/60 R16 e 225/50 R17.
L'uso delle catene da neve non è con‐
sentito sulla ruota di scorta.
Kit di riparazione dei pneumatici
Danni di lieve entità al battistrada possono essere riparati con il kit di ri‐ parazione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità su‐ periore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatico sgonfio:
Azionare il freno di stazionamento ed
innestare la prima, la retromarcia o P.
Il kit di riparazione dei pneumatici si
trova sul lato sinistro nel vano di ca‐
rico, dietro ad una copertura.
1. Prelevare il kit di riparazione dei pneumatici dallo scomparto.
2. Rimuovere il compressore.
3. Rimuovere il cavo di collega‐ mento elettrico e il flessibile del‐
l'aria dai vani portaoggetti nel lato
inferiore del compressore.

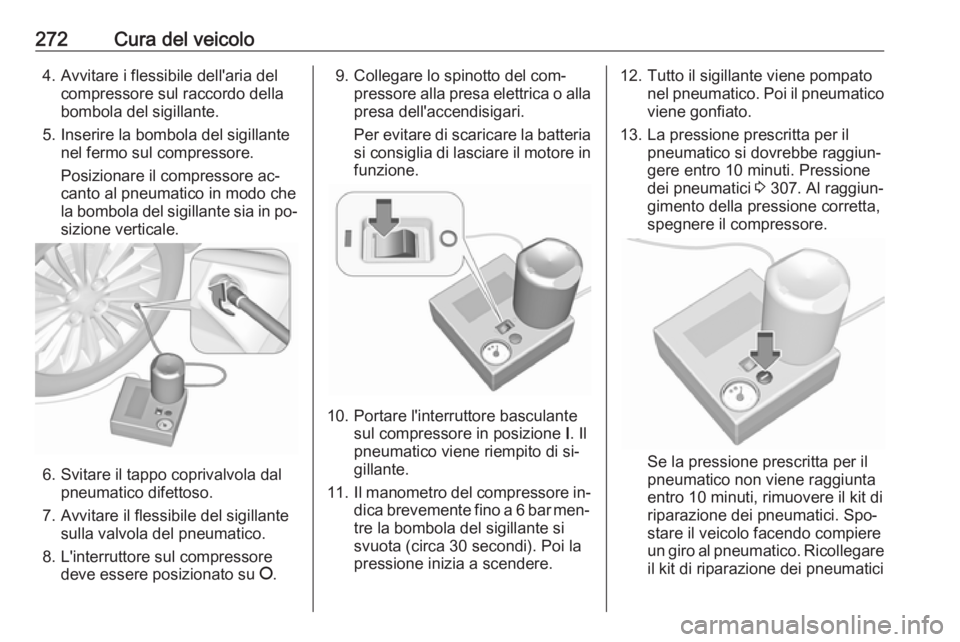

272Cura del veicolo4. Avvitare i flessibile dell'aria delcompressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore ac‐
canto al pneumatico in modo che
la bombola del sigillante sia in po‐
sizione verticale.
6. Svitare il tappo coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.
9. Collegare lo spinotto del com‐
pressore alla presa elettrica o alla
presa dell'accendisigari.
Per evitare di scaricare la batteria
si consiglia di lasciare il motore in
funzione.
10. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di si‐
gillante.
11. Il manometro del compressore in‐
dica brevemente fino a 6 bar men‐ tre la bombola del sigillante si
svuota (circa 30 secondi). Poi la
pressione inizia a scendere.
12. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 10 minuti. Pressione
dei pneumatici 3 307. Al raggiun‐
gimento della pressione corretta, spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 10 minuti, rimuovere il kit di
riparazione dei pneumatici. Spo‐
stare il veicolo facendo compiere
un giro al pneumatico. Ricollegare
il kit di riparazione dei pneumatici

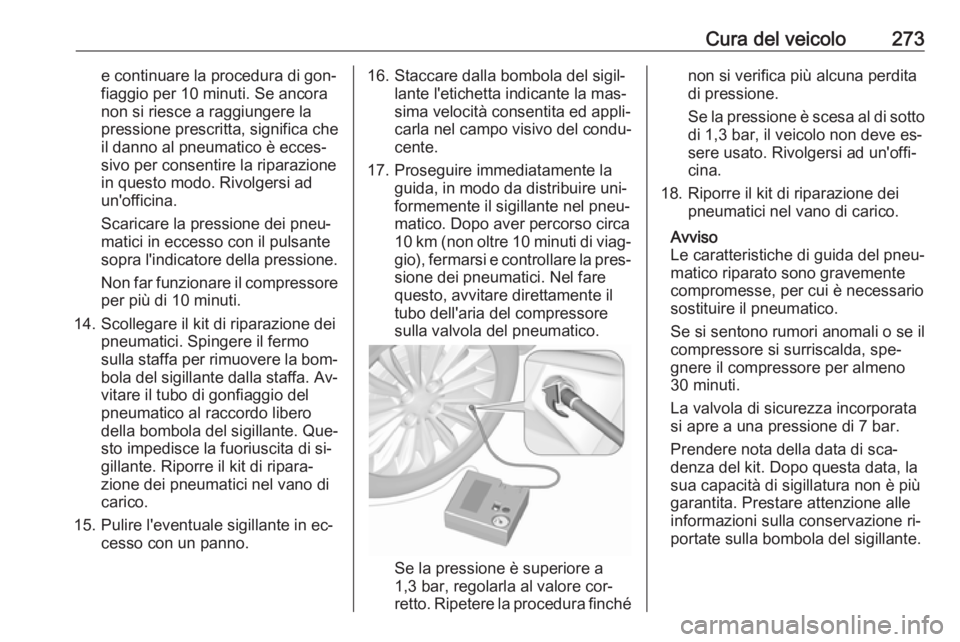

Cura del veicolo273e continuare la procedura di gon‐
fiaggio per 10 minuti. Se ancora
non si riesce a raggiungere la
pressione prescritta, significa che
il danno al pneumatico è ecces‐
sivo per consentire la riparazione
in questo modo. Rivolgersi ad
un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressoreper più di 10 minuti.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la bom‐
bola del sigillante dalla staffa. Av‐
vitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante. Que‐
sto impedisce la fuoriuscita di si‐
gillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di carico.
15. Pulire l'eventuale sigillante in ec‐ cesso con un panno.16. Staccare dalla bombola del sigil‐lante l'etichetta indicante la mas‐
sima velocità consentita ed appli‐
carla nel campo visivo del condu‐
cente.
17. Proseguire immediatamente la guida, in modo da distribuire uni‐
formemente il sigillante nel pneu‐
matico. Dopo aver percorso circa
10 km (non oltre 10 minuti di viag‐ gio), fermarsi e controllare la pres‐
sione dei pneumatici. Nel fare
questo, avvitare direttamente il
tubo dell'aria del compressore
sulla valvola del pneumatico.
Se la pressione è superiore a
1,3 bar, regolarla al valore cor‐
retto. Ripetere la procedura finché
non si verifica più alcuna perdita
di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve es‐
sere usato. Rivolgersi ad un'offi‐
cina.
18. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di 7 bar.
Prendere nota della data di sca‐ denza del kit. Dopo questa data, la
sua capacità di sigillatura non è più
garantita. Prestare attenzione alle
informazioni sulla conservazione ri‐
portate sulla bombola del sigillante.

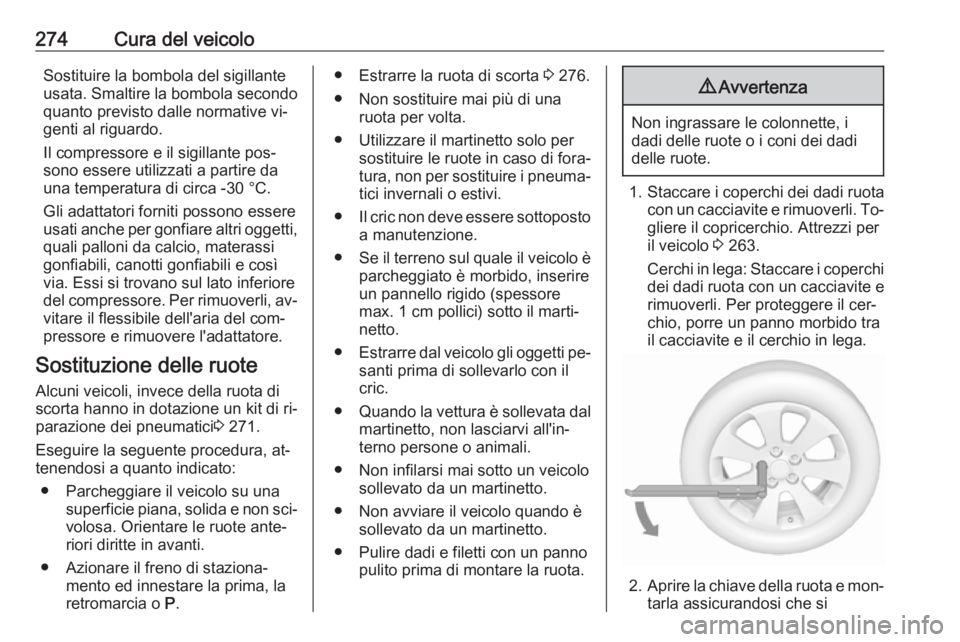

274Cura del veicoloSostituire la bombola del sigillante
usata. Smaltire la bombola secondo
quanto previsto dalle normative vi‐
genti al riguardo.
Il compressore e il sigillante pos‐
sono essere utilizzati a partire da
una temperatura di circa -30 °C.
Gli adattatori forniti possono essere usati anche per gonfiare altri oggetti, quali palloni da calcio, materassigonfiabili, canotti gonfiabili e così
via. Essi si trovano sul lato inferiore
del compressore. Per rimuoverli, av‐
vitare il flessibile dell'aria del com‐
pressore e rimuovere l'adattatore.
Sostituzione delle ruote
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 271.
Eseguire la seguente procedura, at‐ tenendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non sci‐volosa. Orientare le ruote ante‐
riori diritte in avanti.
● Azionare il freno di staziona‐ mento ed innestare la prima, la
retromarcia o P.● Estrarre la ruota di scorta 3 276.
● Non sostituire mai più di una ruota per volta.
● Utilizzare il martinetto solo per sostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello rigido (spessore max. 1 cm pollici) sotto il marti‐
netto.
● Estrarre dal veicolo gli oggetti pe‐
santi prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐ terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire dadi e filetti con un panno pulito prima di montare la ruota.9Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli. To‐ gliere il copricerchio. Attrezzi per
il veicolo 3 263.
Cerchi in lega: Staccare i coperchi
dei dadi ruota con un cacciavite e rimuoverli. Per proteggere il cer‐chio, porre un panno morbido tra
il cacciavite e il cerchio in lega.
2. Aprire la chiave della ruota e mon‐
tarla assicurandosi che si

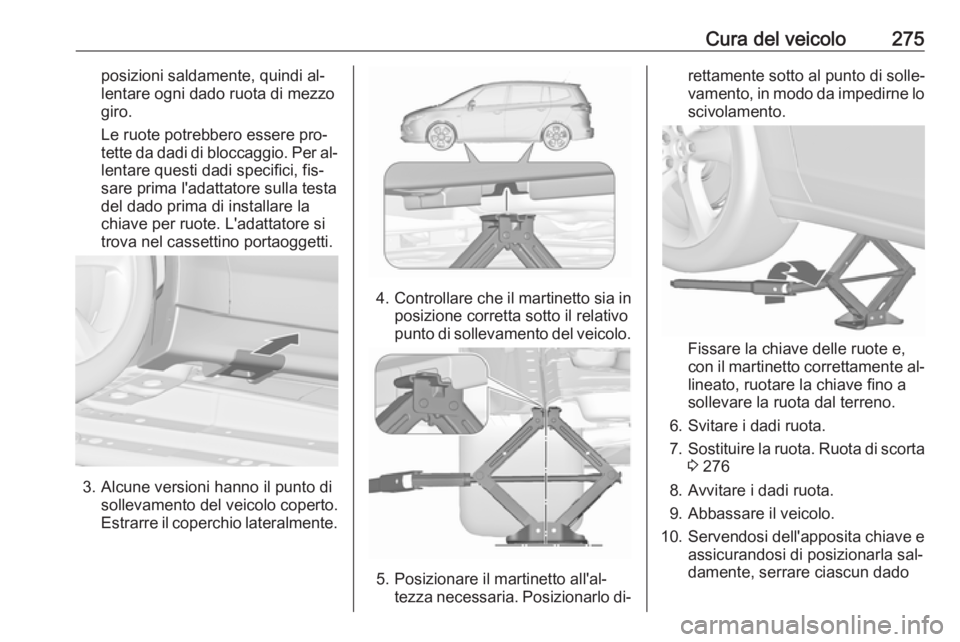

Cura del veicolo275posizioni saldamente, quindi al‐
lentare ogni dado ruota di mezzo
giro.
Le ruote potrebbero essere pro‐
tette da dadi di bloccaggio. Per al‐ lentare questi dadi specifici, fis‐
sare prima l'adattatore sulla testa
del dado prima di installare la
chiave per ruote. L'adattatore si
trova nel cassettino portaoggetti.
3. Alcune versioni hanno il punto di sollevamento del veicolo coperto.
Estrarre il coperchio lateralmente.
4. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
5. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo di‐
rettamente sotto al punto di solle‐
vamento, in modo da impedirne lo scivolamento.
Fissare la chiave delle ruote e,
con il martinetto correttamente al‐ lineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
6. Svitare i dadi ruota.
7. Sostituire la ruota. Ruota di scorta
3 276
8. Avvitare i dadi ruota.
9. Abbassare il veicolo.
10. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado

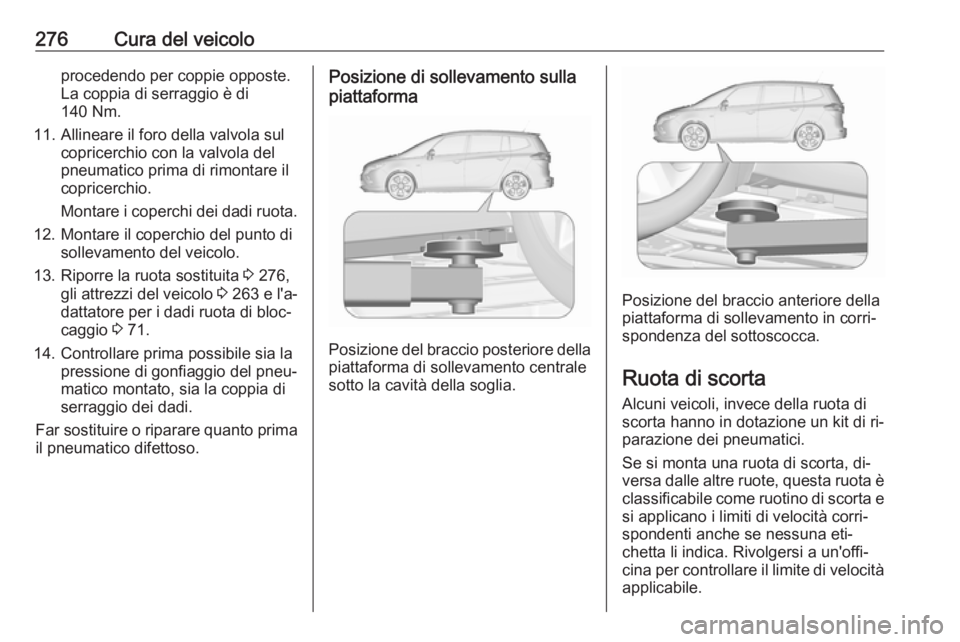

276Cura del veicoloprocedendo per coppie opposte.
La coppia di serraggio è di
140 Nm.
11. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
12. Montare il coperchio del punto di sollevamento del veicolo.
13. Riporre la ruota sostituita 3 276,
gli attrezzi del veicolo 3 263 e l'a‐
dattatore per i dadi ruota di bloc‐
caggio 3 71.
14. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Far sostituire o riparare quanto prima
il pneumatico difettoso.Posizione di sollevamento sulla
piattaforma
Posizione del braccio posteriore della
piattaforma di sollevamento centrale
sotto la cavità della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici.
Se si monta una ruota di scorta, di‐
versa dalle altre ruote, questa ruota è classificabile come ruotino di scorta e
si applicano i limiti di velocità corri‐
spondenti anche se nessuna eti‐
chetta li indica. Rivolgersi a un'offi‐
cina per controllare il limite di velocità applicabile.

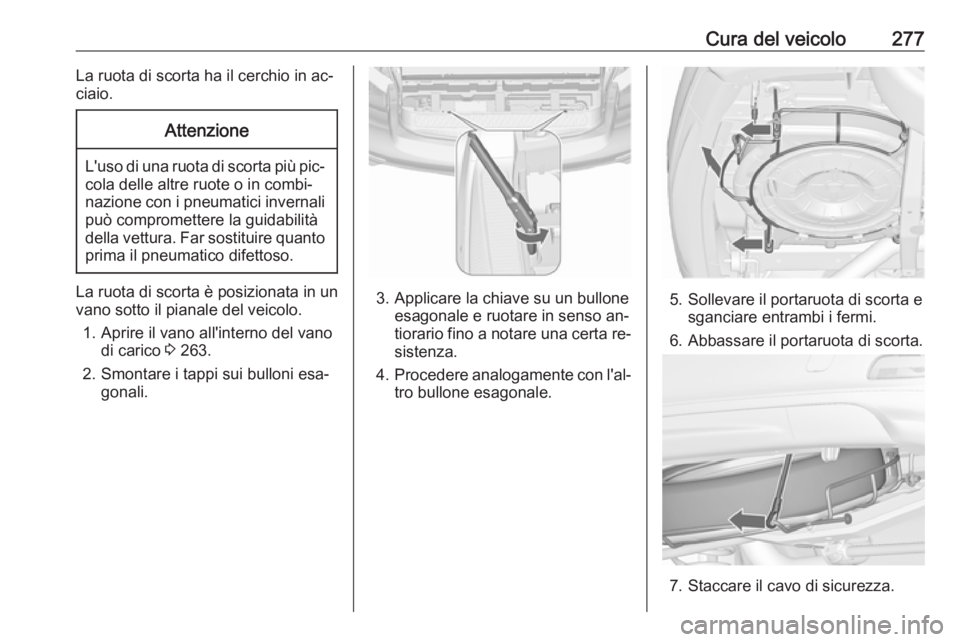

Cura del veicolo277La ruota di scorta ha il cerchio in ac‐
ciaio.Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è posizionata in un
vano sotto il pianale del veicolo.
1. Aprire il vano all'interno del vano di carico 3 263.
2. Smontare i tappi sui bulloni esa‐ gonali.3. Applicare la chiave su un bulloneesagonale e ruotare in senso an‐
tiorario fino a notare una certa re‐
sistenza.
4. Procedere analogamente con l'al‐
tro bullone esagonale.5. Sollevare il portaruota di scorta e sganciare entrambi i fermi.
6. Abbassare il portaruota di scorta.
7. Staccare il cavo di sicurezza.

278Cura del veicolo

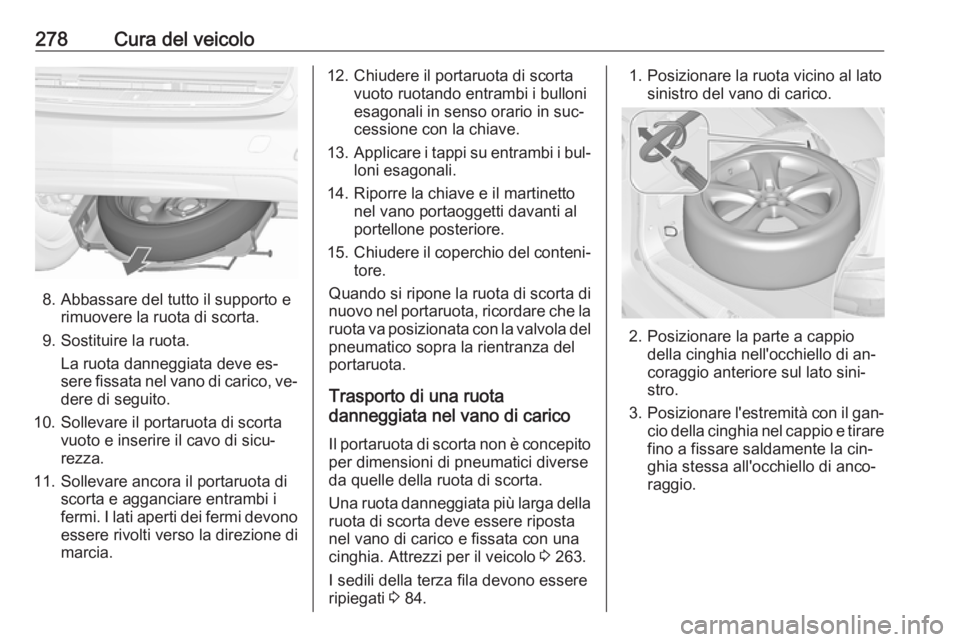

8. Abbassare del tutto il supporto erimuovere la ruota di scorta.
9. Sostituire la ruota. La ruota danneggiata deve es‐
sere fissata nel vano di carico, ve‐
dere di seguito.
10. Sollevare il portaruota di scorta vuoto e inserire il cavo di sicu‐
rezza.
11. Sollevare ancora il portaruota di scorta e agganciare entrambi i
fermi. I lati aperti dei fermi devono essere rivolti verso la direzione di
marcia.
12. Chiudere il portaruota di scorta vuoto ruotando entrambi i bulloni
esagonali in senso orario in suc‐
cessione con la chiave.
13. Applicare i tappi su entrambi i bul‐
loni esagonali.
14. Riporre la chiave e il martinetto nel vano portaoggetti davanti al
portellone posteriore.
15. Chiudere il coperchio del conteni‐
tore.
Quando si ripone la ruota di scorta di
nuovo nel portaruota, ricordare che la
ruota va posizionata con la valvola del
pneumatico sopra la rientranza del
portaruota.
Trasporto di una ruota
danneggiata nel vano di carico
Il portaruota di scorta non è concepito
per dimensioni di pneumatici diverse
da quelle della ruota di scorta.
Una ruota danneggiata più larga della ruota di scorta deve essere riposta
nel vano di carico e fissata con una
cinghia. Attrezzi per il veicolo 3 263.
I sedili della terza fila devono essere
ripiegati 3 84.1. Posizionare la ruota vicino al lato
sinistro del vano di carico.
2. Posizionare la parte a cappiodella cinghia nell'occhiello di an‐
coraggio anteriore sul lato sini‐
stro.
3. Posizionare l'estremità con il gan‐
cio della cinghia nel cappio e tirare
fino a fissare saldamente la cin‐
ghia stessa all'occhiello di anco‐
raggio.
