2016 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

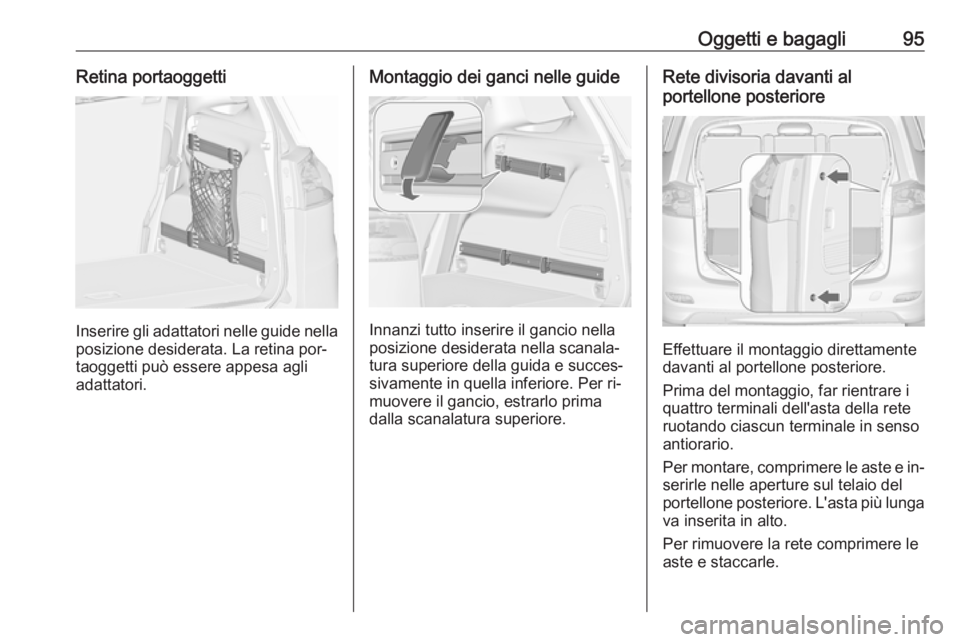

Oggetti e bagagli95Retina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina por‐
taoggetti può essere appesa agli
adattatori.
Montaggio dei ganci nelle guide
Innanzi tutto inserire il gancio nella
posizione desiderata nella scanala‐
tura superiore della guida e succes‐
sivamente in quella inferiore. Per ri‐
muovere il gancio, estrarlo prima
dalla scanalatura superiore.
Rete divisoria davanti al
portellone posteriore
Effettuare il montaggio direttamente
davanti al portellone posteriore.
Prima del montaggio, far rientrare i quattro terminali dell'asta della rete
ruotando ciascun terminale in senso
antiorario.
Per montare, comprimere le aste e in‐
serirle nelle aperture sul telaio del
portellone posteriore. L'asta più lunga va inserita in alto.
Per rimuovere la rete comprimere le
aste e staccarle.

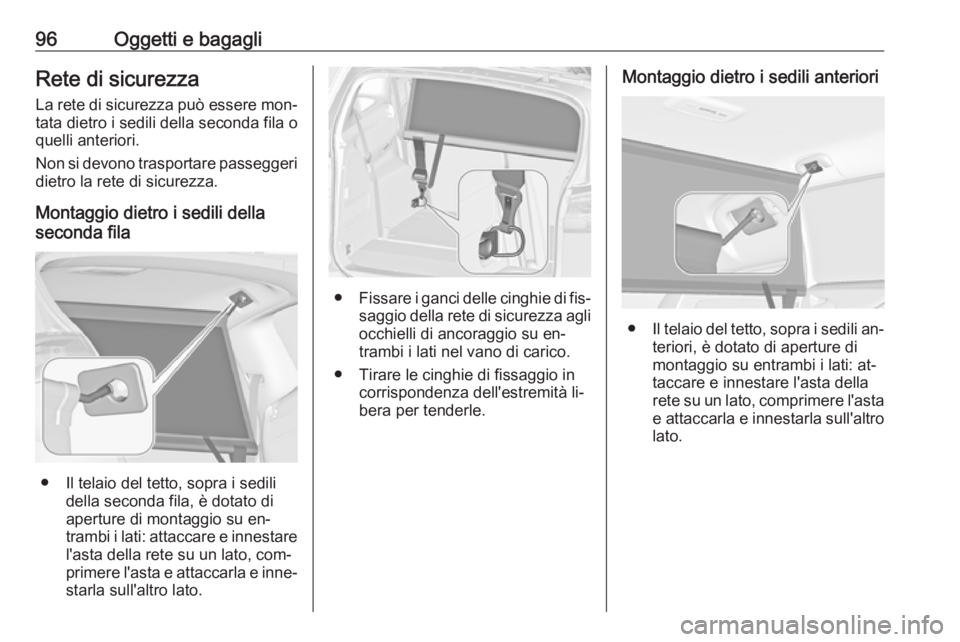

96Oggetti e bagagliRete di sicurezzaLa rete di sicurezza può essere mon‐
tata dietro i sedili della seconda fila o
quelli anteriori.
Non si devono trasportare passeggeri dietro la rete di sicurezza.
Montaggio dietro i sedili della
seconda fila
● Il telaio del tetto, sopra i sedili della seconda fila, è dotato di
aperture di montaggio su en‐
trambi i lati: attaccare e innestare l'asta della rete su un lato, com‐
primere l'asta e attaccarla e inne‐
starla sull'altro lato.
● Fissare i ganci delle cinghie di fis‐
saggio della rete di sicurezza agli
occhielli di ancoraggio su en‐
trambi i lati nel vano di carico.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità li‐
bera per tenderle.
Montaggio dietro i sedili anteriori
● Il telaio del tetto, sopra i sedili an‐
teriori, è dotato di aperture di
montaggio su entrambi i lati: at‐
taccare e innestare l'asta della
rete su un lato, comprimere l'asta e attaccarla e innestarla sull'altro
lato.

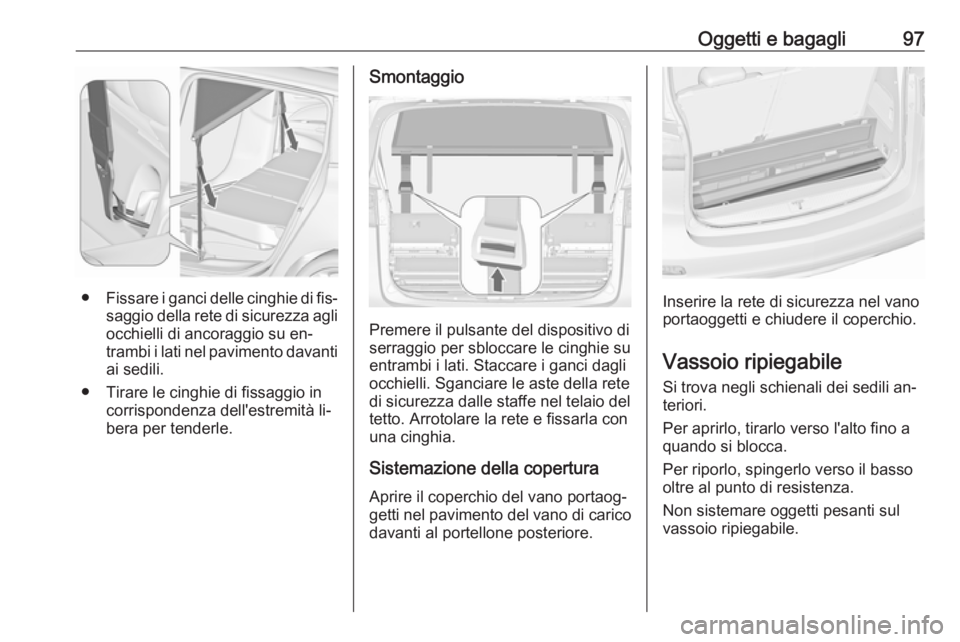

Oggetti e bagagli97
●Fissare i ganci delle cinghie di fis‐
saggio della rete di sicurezza agli
occhielli di ancoraggio su en‐
trambi i lati nel pavimento davanti ai sedili.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità li‐
bera per tenderle.
Smontaggio
Premere il pulsante del dispositivo di
serraggio per sbloccare le cinghie su
entrambi i lati. Staccare i ganci dagli
occhielli. Sganciare le aste della rete
di sicurezza dalle staffe nel telaio del
tetto. Arrotolare la rete e fissarla con
una cinghia.
Sistemazione della copertura Aprire il coperchio del vano portaog‐
getti nel pavimento del vano di carico
davanti al portellone posteriore.
Inserire la rete di sicurezza nel vano
portaoggetti e chiudere il coperchio.
Vassoio ripiegabile Si trova negli schienali dei sedili an‐
teriori.
Per aprirlo, tirarlo verso l'alto fino a
quando si blocca.
Per riporlo, spingerlo verso il basso
oltre al punto di resistenza.
Non sistemare oggetti pesanti sul
vassoio ripiegabile.

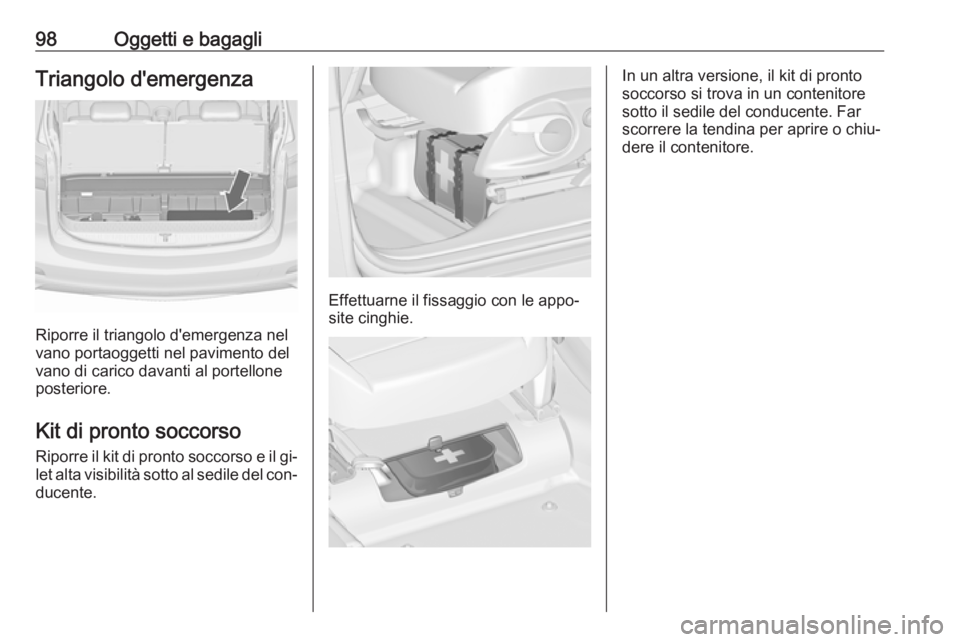

98Oggetti e bagagliTriangolo d'emergenza
Riporre il triangolo d'emergenza nel
vano portaoggetti nel pavimento del vano di carico davanti al portellone
posteriore.
Kit di pronto soccorso
Riporre il kit di pronto soccorso e il gi‐ let alta visibilità sotto al sedile del con‐
ducente.
Effettuarne il fissaggio con le appo‐ site cinghie.
In un altra versione, il kit di pronto
soccorso si trova in un contenitore sotto il sedile del conducente. Far
scorrere la tendina per aprire o chiu‐
dere il contenitore.

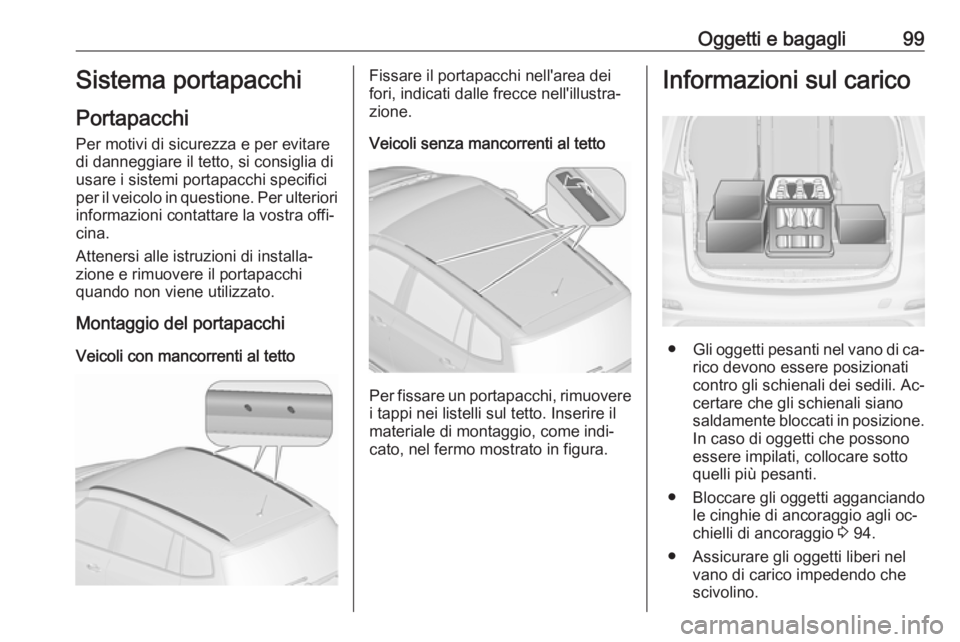

Oggetti e bagagli99Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori
informazioni contattare la vostra offi‐
cina.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Montaggio del portapacchi
Veicoli con mancorrenti al tettoFissare il portapacchi nell'area dei
fori, indicati dalle frecce nell'illustra‐
zione.
Veicoli senza mancorrenti al tetto
Per fissare un portapacchi, rimuovere i tappi nei listelli sul tetto. Inserire il
materiale di montaggio, come indi‐
cato, nel fermo mostrato in figura.
Informazioni sul carico
● Gli oggetti pesanti nel vano di ca‐
rico devono essere posizionati
contro gli schienali dei sedili. Ac‐
certare che gli schienali siano
saldamente bloccati in posizione.
In caso di oggetti che possono
essere impilati, collocare sotto quelli più pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli oc‐
chielli di ancoraggio 3 94.
● Assicurare gli oggetti liberi nel vano di carico impedendo che
scivolino.

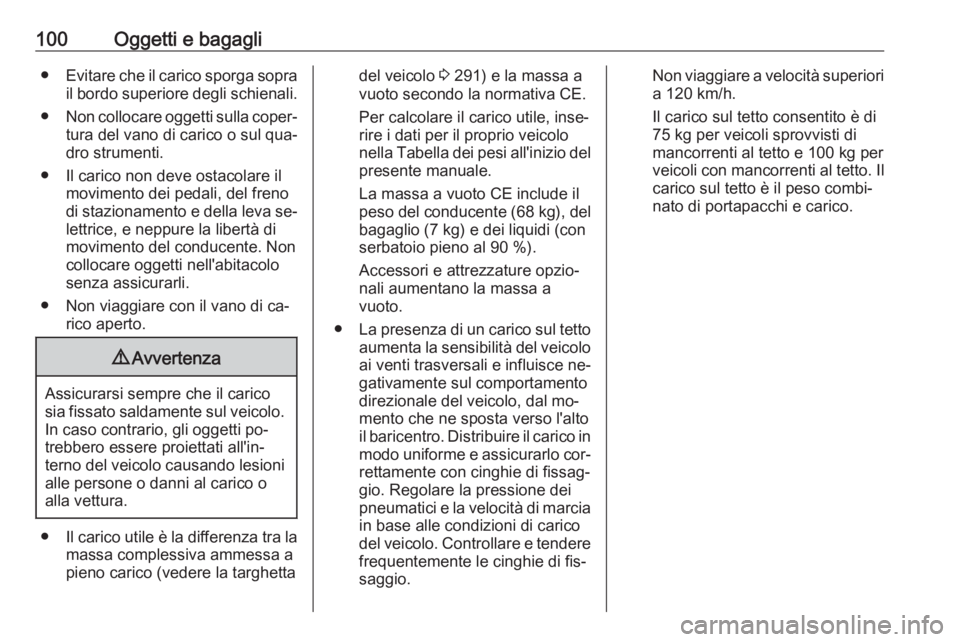

100Oggetti e bagagli●Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non collocare oggetti sulla coper‐
tura del vano di carico o sul qua‐
dro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva se‐ lettrice, e neppure la libertà di
movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di ca‐ rico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti po‐
trebbero essere proiettati all'in‐ terno del veicolo causando lesioni alle persone o danni al carico o
alla vettura.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 291) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei liquidi (con
serbatoio pieno al 90 %).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce ne‐
gativamente sul comportamento
direzionale del veicolo, dal mo‐
mento che ne sposta verso l'alto
il baricentro. Distribuire il carico in
modo uniforme e assicurarlo cor‐ rettamente con cinghie di fissag‐
gio. Regolare la pressione dei
pneumatici e la velocità di marcia in base alle condizioni di carico
del veicolo. Controllare e tendere
frequentemente le cinghie di fis‐
saggio.Non viaggiare a velocità superiori
a 120 km/h.
Il carico sul tetto consentito è di
75 kg per veicoli sprovvisti di
mancorrenti al tetto e 100 kg per veicoli con mancorrenti al tetto. Il carico sul tetto è il peso combi‐
nato di portapacchi e carico.

Strumenti e comandi101Strumenti e
comandiComandi .................................... 102
Regolazione del volante ..........102
Comandi al volante ..................102
Volante riscaldato ....................103
Avvisatore acustico .................103
Tergilavacristalli .......................103
Tergilavalunotto .......................105
Temperatura esterna ...............106
Orologio ................................... 106
Prese di corrente .....................108
Accendisigari ........................... 108
Posaceneri .............................. 109
Spie, strumenti e indicatori ........109
Quadro strumenti .....................109
Tachimetro .............................. 109
Contachilometri .......................109
Contachilometri parziale ..........109
Contagiri .................................. 110
Indicatore del livello carburante .............................. 110
Selettore del carburante ..........111
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 112Display di manutenzione .........112
Spie ......................................... 113
Indicatore di direzione .............116
Segnalazione di cintura di sicurezza non allacciata .........116
Airbag e pretensionatori delle cinture di sicurezza ................. 117
Disattivazione degli airbag ......117
Sistema di ricarica ...................117
Spia MIL .................................. 117
Cercare subito assistenza .......118
Impianto freni e frizione ...........118
Azionare il pedale ....................118
Freno di stazionamento elettrico ................................... 118
Guasto al freno di stazionamento elettrico ..........119
Sistema di antibloccaggio (ABS) ...................................... 119
Passaggio alla marcia superiore ................................ 119
Servosterzo ............................. 119
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 119
Sistema di ausilio al parcheggio ad ultrasuoni ........................... 120
Controllo elettronico della stabilità disinserito ..................120Controllo elettronico della
stabilità e Sistema di controllo
della trazione .......................... 120
Sistema di controllo della trazione disinserito .................120
Preriscaldamento ....................120
Filtro antiparticolato .................120
AdBlue ..................................... 121
Sistema di monitoraggio pressione pneumatici .............121
Pressione dell'olio motore .......121
Livello carburante minimo .......121
Dispositivo elettronico di bloccaggio motore ..................122
Potenza ridotta del motore ......122
Luci esterne ............................. 122
Abbaglianti ............................... 122
Assistenza all'uso degli abbaglianti .............................. 122
Fari autoadattativi ....................122
Fendinebbia ............................. 122
Retronebbia ............................. 122
Livello basso del liquido lavacristalli .............................. 122
Controllo automatico della velocità di crociera .................. 123
Cruise control adattivo .............123
Rilevato veicolo davanti ...........123
Portiera aperta ......................... 123

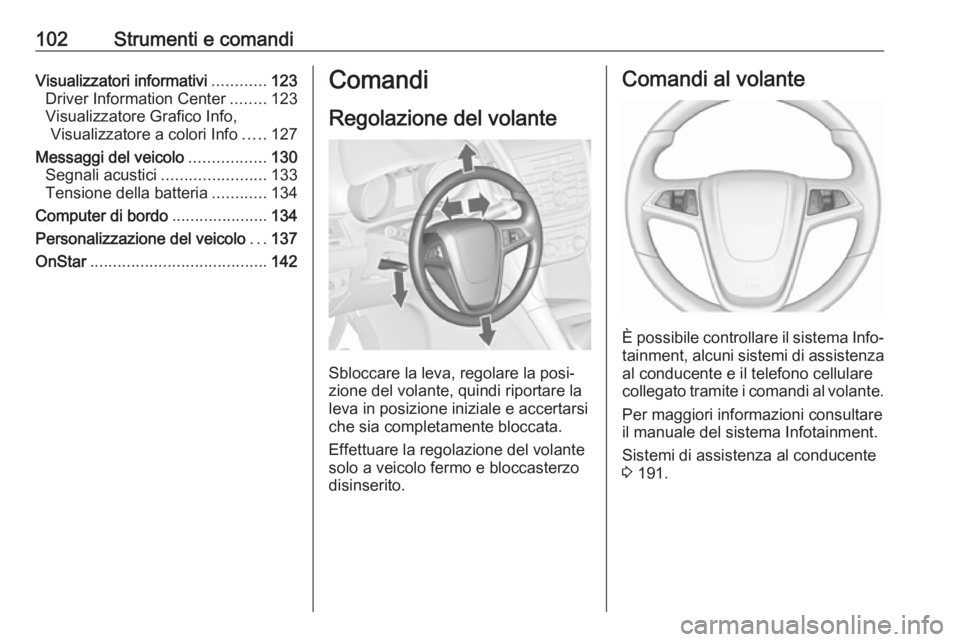

102Strumenti e comandiVisualizzatori informativi............123
Driver Information Center ........123
Visualizzatore Grafico Info, Visualizzatore a colori Info .....127
Messaggi del veicolo .................130
Segnali acustici .......................133
Tensione della batteria ............134
Computer di bordo .....................134
Personalizzazione del veicolo ...137
OnStar ....................................... 142Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
È possibile controllare il sistema Info‐ tainment, alcuni sistemi di assistenza al conducente e il telefono cellulare
collegato tramite i comandi al volante.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.
Sistemi di assistenza al conducente
3 191.
