Bagāžas novietnes un glabāšanas nodalījumi95Sistēma sastāv no:● adapteriem
● tīkla kabatām
● āķiem
● pārveidojama atdalošā tīkla
Sastāvdaļas stiprina pie sliedēm sānu
abos apšuvuma paneļos, izmantojot
adapterus un āķus.
Adapteru piestiprināšana pie
sliedēm
Atlokiet vaļā roktura plāksnīti,
ievietojiet adapteri sliedes augšējā un
apakšējā gropē un pārbīdiet to līdz vēlamajam stāvoklim. Nofiksējiet
adapteri, pagriežot roktura plāksnīti
uz augšu. Lai adapteri noņemtu,
pagrieziet roktura plāksnīti uz leju un izbīdiet adapteri ārā no sliedes.
Pielāgojams atdalošais tīkls
Pie sliedēm vēlamajos stāvokļos
piestipriniet adapterus. Savienojiet kopā tīkla stieņu puses.
Lai uzstādītu, nedaudz saspiediet stieņus kopā un nostipriniet
atbilstīgajās adapteru atverēs.
Lai noņemtu, saspiediet tīkla stieņus
kopā un izņemiet no adapteriem.
Tīkla kabata
Pie sliedēm vēlamajos stāvokļos
piestipriniet adapterus. Tīkla kabatu var piekārt pie adapteriem.

96Bagāžas novietnes un glabāšanas nodalījumiĀķu piestiprināšana pie sliedēm
Piestipriniet āķi vēlamajā vietā pie
sliedes, vispirms ieliekot to sliedes
augšējā gropē un tad iespiežot
apakšējā gropē. Lai āķi noņemtu,
vispirms izvelciet to no augšējās
gropes.
Sadalošais tīkls kravas
nodalījuma durvju priekšā
Uzstādiet tieši pie bagāžas
nodalījuma durvīm.
Pirms uzstādīšanas iespiediet uz
iekšu četrus tīkla stieņa uzgaļus,
katru no tiem pagriežot
pulksteņrādītāju kustībai pretējā
virzienā.
Lai uzstādītu, saspiediet tīkla stieņus
kopā un ievietojiet bagāžas
nodalījumu durvju rāmja atverēs.
Garākais stienis jānostiprina augšā.
Lai noņemtu, saspiediet tīkla stieņus
kopā un noņemiet.
Drošības tīkls
Drošības tīklu var uzstādīt aiz otrās
rindas sēdekļiem vai priekšējiem
sēdekļiem.
Aiz drošības tīkla nedrīkst pārvadāt
pasažierus.
Uzstādīšana aiz otrās rindas
sēdekļiem
● Uzstādīšanas atveres atrodas abās jumta rāmja pusēs virs otrās
rindas sēdekļiem: iekariniet un
nostipriniet tīkla stieni vienā
pusē, saspiediet stieni, iekariniet
un nostipriniet otrā pusē.

Bagāžas novietnes un glabāšanas nodalījumi97
● Piestipriniet drošības tīkla saišuāķus priekšējām kravas
nostiprināšanas cilpām abās
bagāžas nodalījuma pusēs.
● Nospriegojiet abas saites, pavelkot to nenostiprinātos
galus.
Uzstādīšana aiz priekšējiem
sēdekļiem
● Uzstādīšanas atveres atrodas abās jumta rāmja pusēs virs
priekšējiem sēdekļiem: iekariniet
un nostipriniet tīkla stieni vienā
pusē, saspiediet stieni, iekariniet
un nostipriniet otrā pusē.
● Piestipriniet drošības tīkla saišu āķus kravas nostiprināšanascilpām abās grīdas pusēs pie
sēdekļiem.
● Nospriegojiet abas saites, pavelkot to nenostiprinātos
galus.

98Bagāžas novietnes un glabāšanas nodalījumiNoņemšana
Nospiediet pievilkšanas mehānisma
pogu, lai atbloķētu saiti abās pusēs. Atvienojiet āķus no cilpām. Atāķējietdrošības tīkla stieņus no jumta rāmja
skavām. Sarullējiet tīklu un
nostipriniet ar siksnu.
Glabāšana Atveriet glabāšanas nodalījuma
pārsegu bagāžas nodalījuma grīdā
pie bagāžas nodalījuma durvīm.
Ievietojiet drošības tīklu tā
glabāšanas nodalījumā un aizveriet
pārsegu.
Nolokāma paplāte
Atrodas priekšējo sēdekļu atzveltnēs. Uzstādiet, uzlokot to uz augšu.
Nolokiet, spiežot to uz leju pāri
pretestības punktam.
Nenovietojiet uz nolokāmās paplātes
smagus priekšmetus.
Avārijas trīsstūris
Novietojiet avārijas trīsstūri
glabāšanas nodalījumā, kas atrodas
bagāžas nodalījuma grīdā pie
bagāžas nodalījuma durvīm.

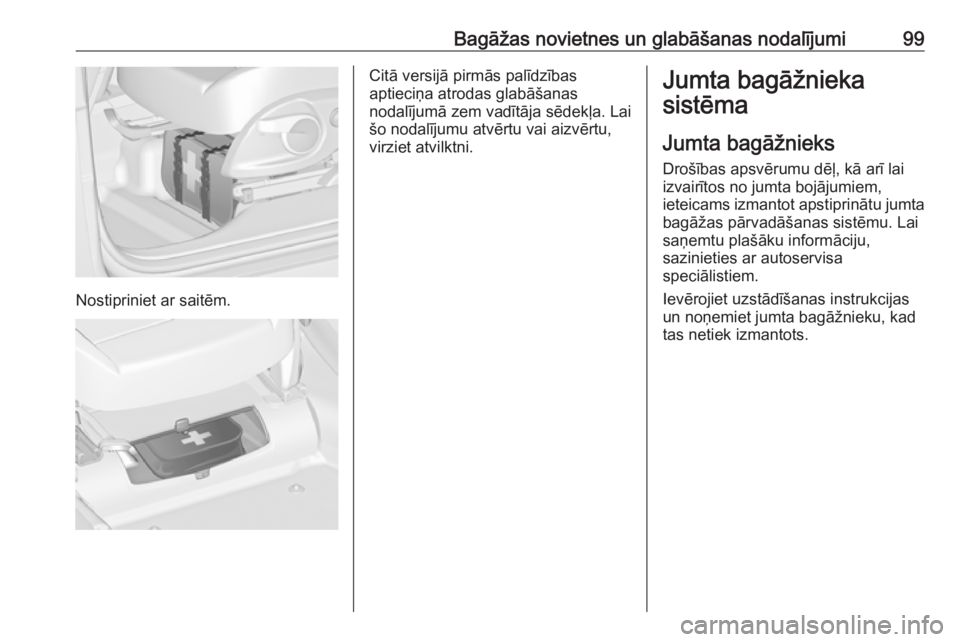

Pirmās palīdzības aptieciņa Pirmās palīdzības aptieciņu un
signālvesti uzglabājiet zem vadītāja
sēdekļa.

Bagāžas novietnes un glabāšanas nodalījumi99
Nostipriniet ar saitēm.
Citā versijā pirmās palīdzības
aptieciņa atrodas glabāšanas
nodalījumā zem vadītāja sēdekļa. Lai
šo nodalījumu atvērtu vai aizvērtu,
virziet atvilktni.Jumta bagāžnieka
sistēma
Jumta bagāžnieks
Drošības apsvērumu dēļ, kā arī lai
izvairītos no jumta bojājumiem,
ieteicams izmantot apstiprinātu jumta bagāžas pārvadāšanas sistēmu. Lai
saņemtu plašāku informāciju,
sazinieties ar autoservisa
speciālistiem.
Ievērojiet uzstādīšanas instrukcijas un noņemiet jumta bagāžnieku, kad
tas netiek izmantots.

100Bagāžas novietnes un glabāšanas nodalījumiJumta bagāžnieka uzstādīšanaAutomašīnas ar jumta reliņiem
Nostipriniet jumta bagāžnieku
urbumu zonā, kas ilustrācijā apzīmēta
ar bultiņām.
Automašīnas bez jumta reliņiem
Lai piestiprinātu jumta bagāžnieku,
atveriet vāciņus, kas atrodas jumta
joslās. Atbilstoši norādījumiem
ievietojiet montāžas elementus attēlā
atzīmētajā turētājā.
Informācija par bagāžas
iekraušanu
● Smagi priekšmeti bagāžas nodalījumā jānovieto pie pašām
sēdekļu atzveltnēm.
Pārliecinieties, vai atzveltnes ir
kārtīgi nofiksētas. Ja priekšmetus ir iespējams kraut citu uz cita,
smagākie priekšmeti jānovieto
apakšā.
● Nostipriniet priekšmetus ar bagāžas nostiprināšanas
siksnām pie bagāžas
nostiprināšanas cilpām 3 94.

Bagāžas novietnes un glabāšanas nodalījumi101● Nodrošiniet nenostiprinātuspriekšmetus bagāžas nodalījumāpret slīdēšanu.
● Nekraujiet bagāžu augstāk par sēdekļu atzveltņu augšmalas
līmeni.
● Nenovietojiet nekādus priekšmetus uz bagāžas
nodalījuma pārsega un uz
instrumentu paneļa.
● Krava nedrīkst ierobežot pedāļu, stāvbremzes un selektora sviras
lietošanu, kā arī traucēt
vadītājam brīvi kustēties.
Nenovietojiet nenostiprinātus
priekšmetus automašīnas
salonā.
● Nebrauciet ar atvērtu bagāžas nodalījumu.9Brīdinājums
Vienmēr pārliecinieties, lai
pārvadājamie priekšmeti
automašīnā būtu novietoti droši
vai nostiprināti. Pretējā gadījumā
priekšmeti var tik svaidīti pa
automašīnas salonu, izraisot
savainojumus vai nodarot
bojājumus automašīnai vai
bagāžai.
● Kravnesība ir starpība starp pieļaujamo transportlīdzekļa
pilno masu (skatīt identifikācijas
plāksnīti 3 297) un pašmasu,
kas noteikta saskaņā ar Eiropas Kopienas (EK) direktīvu.
Lai aprēķinātu kravnesību,
ievadiet savas automašīnas
datus masu tabulā, kas atrodama šīs rokasgrāmatas sākumā.
EK pašmasa ietver pieņemto
vadītāja svaru (68 kg), bagāžu
(7 kg) un visus šķidrumus
(degvielas tvertne uzpildīta par 90%).
Papildu aprīkojums un piederumi
palielina pašmasu.
● Braucot ar jumta bagāžu, automašīna kļūst jutīgāka pret
sānvēju, un paaugstinātā
automašīnas smaguma centra
dēļ pasliktinās tās vadāmība.
Izvietojiet bagāžu vienmērīgi un
kārtīgi nostipriniet to ar siksnām.
Pielāgojiet gaisa spiedienu
riepās un braukšanas ātrumu
atbilstoši automašīnas
noslogojumam. Bieži pārbaudiet
siksnas un nospriegojiet tās.
Nebrauciet ātrāk par 120 km/h.
Jumta pieļaujamā slodze ir
75 kg automašīnām bez jumta
reliņiem un 100 kg automašīnām
ar jumta reliņiem. Jumta slodze ir jumta bagāžnieka un bagāžas
kopējā masa.

102Instrumenti un vadības ierīcesInstrumenti un
vadības ierīcesVadības ierīces .......................... 103
Stūres rata regulēšana ............103
Vadības elementi uz stūres rata ......................................... 103
Stūres rata apsilde ..................104
Signāltaure .............................. 104
Vējstikla tīrītāji / mazgāšanas sistēma ................................... 104
Aizmugurējā stikla tīrītājs / mazgāšanas sistēma .............. 106
Āra gaisa temperatūra .............107
Pulkstenis ................................ 107
Elektriskās kontaktligzdas .......109
Cigarešu piesmēķētājs ............110
Pelnu trauki ............................. 110
Brīdinājuma signāllampiņas, rā‐
dītāji un indikatori .......................110
Kontrolmērinstrumentu panelis .................................... 110
Spidometrs .............................. 110
Nobraukuma rādītājs ...............111
Tekošā nobraukuma rādītājs ...111
Tahometrs ............................... 111
Degvielas daudzuma rādītājs ..111Degvielas pārslēdzējs .............112
Motora dzesēšanas šķidruma temperatūras rādītājs .............. 113
Tehniskās apkopes displejs ....113
Kontrolindikatori .......................114
Pagrieziena rādītāji ..................118
Drošības jostu atgādinājuma signalizators ........................... 118
Drošības gaisa spilvens un drošības jostu nospriegotāji ....119
Drošības gaisa spilvenu deaktivizēšana ....................... 119
Uzlādes sistēma ......................119
Kļūmju indikatora lampiņa .......119
Steidzami veiciet tehnisko apkopi ..................................... 120
Bremžu un sajūga sistēma ......120
Nospiediet pedāli .....................120
Elektriski vadāmā stāvbremze . 120
Elektriski vadāmās stāvbremzes kļūme ...................................... 120
Bremžu pretbloķēšanas sistēma (ABS) ...................................... 121
Pārslēgties uz augstāku pārnesumu ............................. 121
Stūres pastiprinātājs ................121
Brīdinājums par izbraukšanu no kustības joslas ........................ 121
Ultraskaņas parkošanās sensori .................................... 122Elektroniskā stabilitātes
kontroles sistēma izslēgta ......122
Elektroniskā stabiltātes kontroles sistēma un vilces
kontroles sistēma ...................122
Vilces kontroles sistēma izslēgta ................................... 122
Pirmsiedarbināšanas uzsildīšana .............................. 122
Dīzeļa daļiņu filtrs ....................122
AdBlue ..................................... 123
Riepu gaisa spiediena kontroles sistēma ................................... 123
Motoreļļas spiediens ................123
Zems degvielas līmenis ...........123
Imobilizators ............................ 124
Pazemināta motora jauda .......124
Ārējais apgaismojums .............124
Tālā gaisma ............................. 124
Tālās gaismas palīgsistēma ....124
Adaptīvais priekšējais apgaismojums ........................ 124
Miglas lukturi ........................... 124
Aizmugurējais miglas lukturis ..124
Zems mazgāšanas šķidruma līmenis .................................... 124
Kruīza kontrole ........................ 125
Adaptīvā kruīza kontrole ..........125
