2016 OPEL VIVARO B Uporabniški priročnik

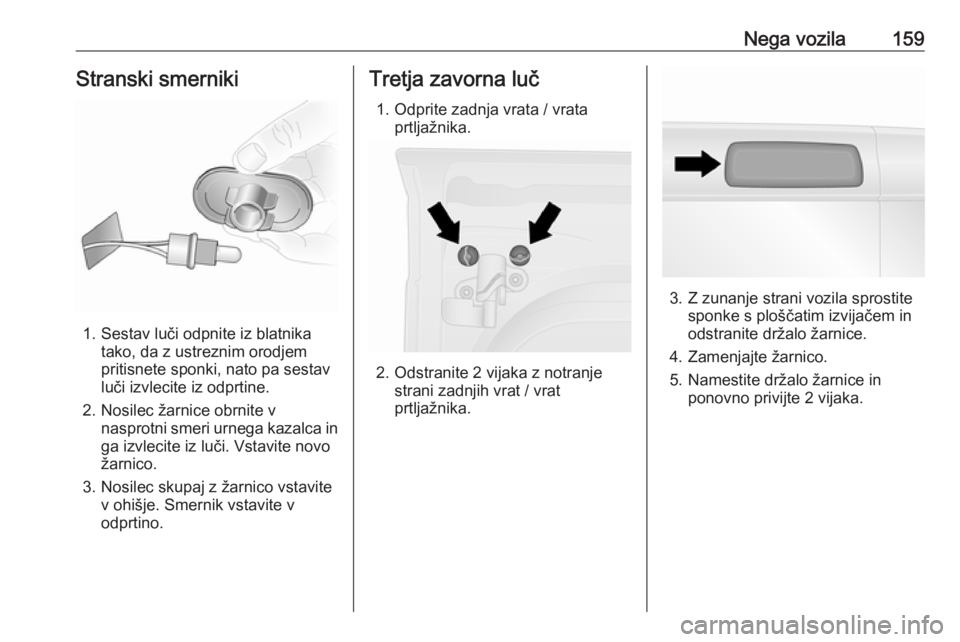

Nega vozila159Stranski smerniki
1. Sestav luči odpnite iz blatnikatako, da z ustreznim orodjem
pritisnete sponki, nato pa sestav
luči izvlecite iz odprtine.
2. Nosilec žarnice obrnite v nasprotni smeri urnega kazalca in
ga izvlecite iz luči. Vstavite novo
žarnico.
3. Nosilec skupaj z žarnico vstavite v ohišje. Smernik vstavite v
odprtino.
Tretja zavorna luč
1. Odprite zadnja vrata / vrata prtljažnika.
2. Odstranite 2 vijaka z notranjestrani zadnjih vrat / vrat
prtljažnika.
3. Z zunanje strani vozila sprostite sponke s ploščatim izvijačem in
odstranite držalo žarnice.
4. Zamenjajte žarnico.
5. Namestite držalo žarnice in ponovno privijte 2 vijaka.

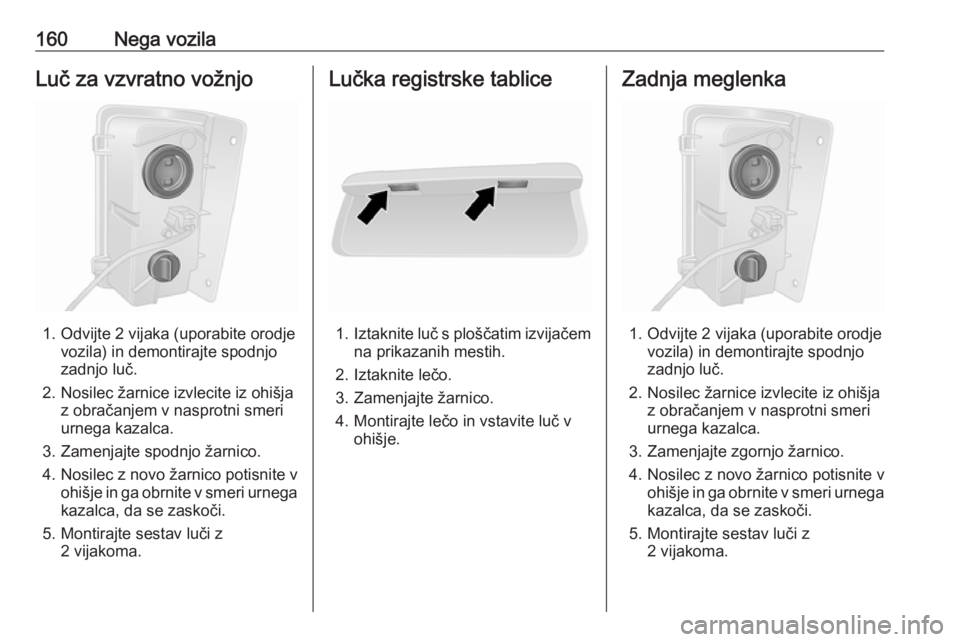

160Nega vozilaLuč za vzvratno vožnjo
1. Odvijte 2 vijaka (uporabite orodjevozila) in demontirajte spodnjo
zadnjo luč.
2. Nosilec žarnice izvlecite iz ohišja z obračanjem v nasprotni smeri
urnega kazalca.
3. Zamenjajte spodnjo žarnico.
4. Nosilec z novo žarnico potisnite v ohišje in ga obrnite v smeri urnega
kazalca, da se zaskoči.
5. Montirajte sestav luči z 2 vijakoma.
Lučka registrske tablice
1.Iztaknite luč s ploščatim izvijačem
na prikazanih mestih.
2. Iztaknite lečo.
3. Zamenjajte žarnico.
4. Montirajte lečo in vstavite luč v ohišje.
Zadnja meglenka
1. Odvijte 2 vijaka (uporabite orodje vozila) in demontirajte spodnjo
zadnjo luč.
2. Nosilec žarnice izvlecite iz ohišja z obračanjem v nasprotni smeri
urnega kazalca.
3. Zamenjajte zgornjo žarnico.
4. Nosilec z novo žarnico potisnite v ohišje in ga obrnite v smeri urnega
kazalca, da se zaskoči.
5. Montirajte sestav luči z 2 vijakoma.

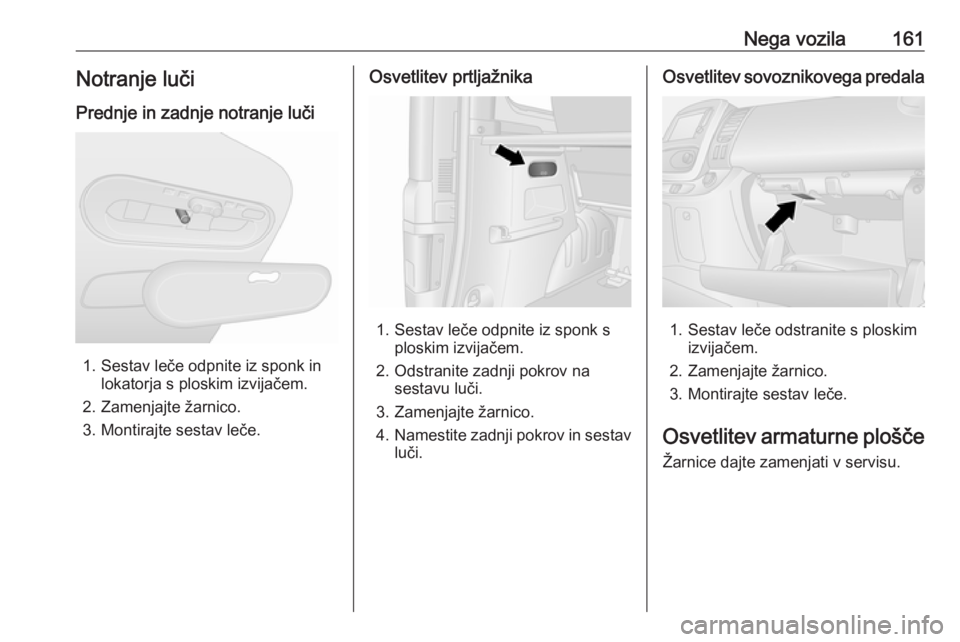

Nega vozila161Notranje lučiPrednje in zadnje notranje luči
1. Sestav leče odpnite iz sponk in lokatorja s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav leče.
Osvetlitev prtljažnika
1. Sestav leče odpnite iz sponk s ploskim izvijačem.
2. Odstranite zadnji pokrov na sestavu luči.
3. Zamenjajte žarnico.
4. Namestite zadnji pokrov in sestav
luči.
Osvetlitev sovoznikovega predala
1. Sestav leče odstranite s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav leče.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisu.

162Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
V škatli z varovalkami so prazna
mesta, predvidena za rezervne
varovalke.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Opisi škatel z varovalkami v teh Uporabniških navodilih se morda ne
ujemajo s stanjem v vašem vozilu.
Upoštevajte nalepko škatle z
varovalkami v vašem vozilu.

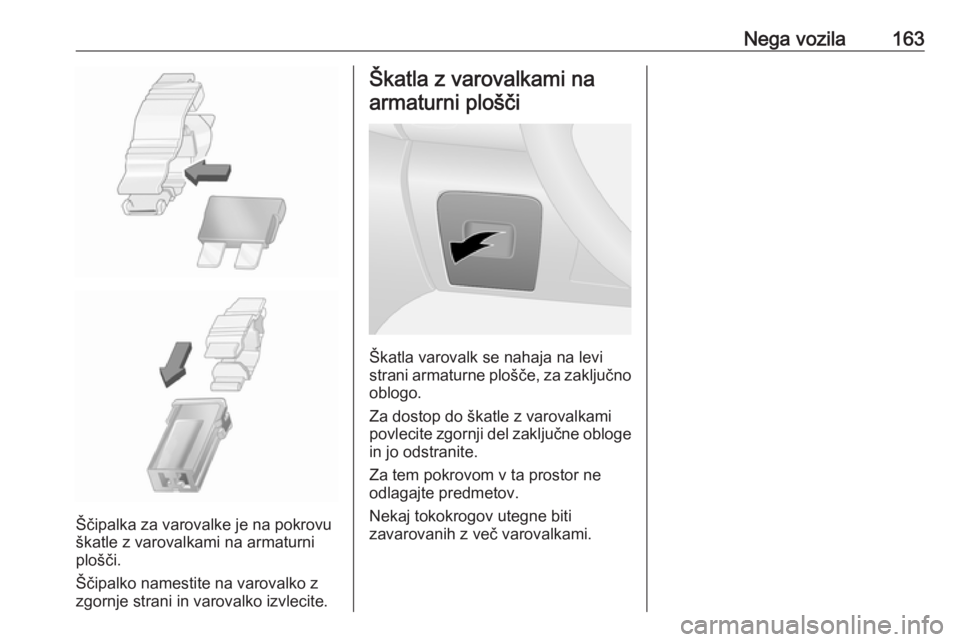

Ščipalka za varovalke

Nega vozila163
Ščipalka za varovalke je na pokrovu
škatle z varovalkami na armaturni
plošči.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

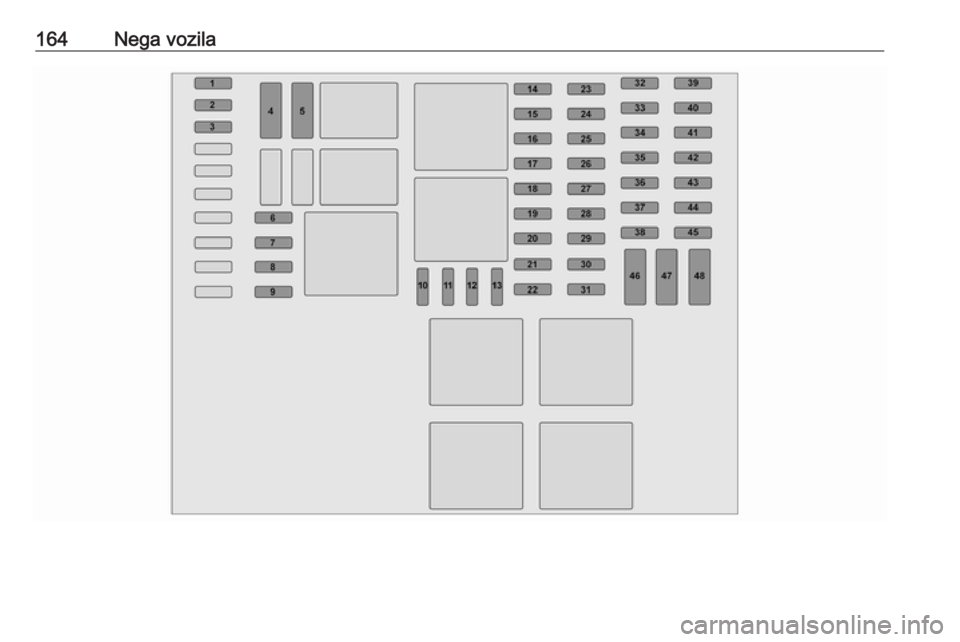

Škatla z varovalkami na
armaturni plošči
Škatla varovalk se nahaja na levi
strani armaturne plošče, za zaključno oblogo.
Za dostop do škatle z varovalkami
povlecite zgornji del zaključne obloge
in jo odstranite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.

164Nega vozila

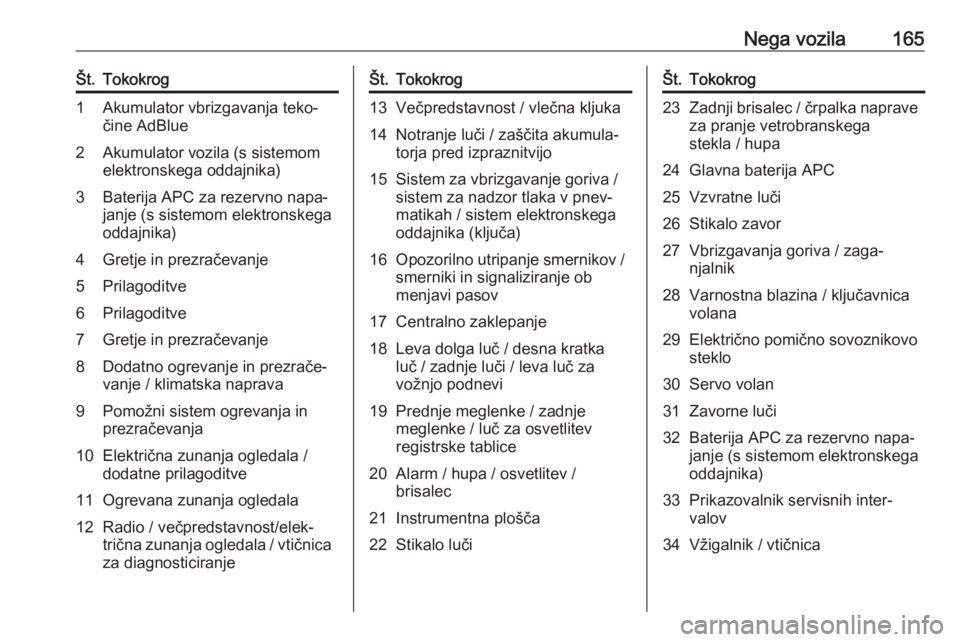

Nega vozila165Št.Tokokrog1Akumulator vbrizgavanja teko‐
čine AdBlue2Akumulator vozila (s sistemom
elektronskega oddajnika)3Baterija APC za rezervno napa‐
janje (s sistemom elektronskega
oddajnika)4Gretje in prezračevanje5Prilagoditve6Prilagoditve7Gretje in prezračevanje8Dodatno ogrevanje in prezrače‐
vanje / klimatska naprava9Pomožni sistem ogrevanja in
prezračevanja10Električna zunanja ogledala /
dodatne prilagoditve11Ogrevana zunanja ogledala12Radio / večpredstavnost/elek‐
trična zunanja ogledala / vtičnica
za diagnosticiranjeŠt.Tokokrog13Večpredstavnost / vlečna kljuka14Notranje luči / zaščita akumula‐
torja pred izpraznitvijo15Sistem za vbrizgavanje goriva /
sistem za nadzor tlaka v pnev‐
matikah / sistem elektronskega
oddajnika (ključa)16Opozorilno utripanje smernikov /
smerniki in signaliziranje ob
menjavi pasov17Centralno zaklepanje18Leva dolga luč / desna kratka
luč / zadnje luči / leva luč za
vožnjo podnevi19Prednje meglenke / zadnje
meglenke / luč za osvetlitev
registrske tablice20Alarm / hupa / osvetlitev /
brisalec21Instrumentna plošča22Stikalo lučiŠt.Tokokrog23Zadnji brisalec / črpalka naprave za pranje vetrobranskega
stekla / hupa24Glavna baterija APC25Vzvratne luči26Stikalo zavor27Vbrizgavanja goriva / zaga‐
njalnik28Varnostna blazina / ključavnica
volana29Električno pomično sovoznikovo
steklo30Servo volan31Zavorne luči32Baterija APC za rezervno napa‐
janje (s sistemom elektronskega
oddajnika)33Prikazovalnik servisnih inter‐
valov34Vžigalnik / vtičnica

166Nega vozilaŠt.Tokokrog35Desna dolga luč / leva kratka luč /stranske luči / desna kratka luč
za dnevno vožnjo36Zavorne luči / ABS / imobilizator37Notranja osvetlitev / klimatska
naprava38Zagon s sistemom elektron‐
skega oddajnika39Brisalec zadnjega stekla40Zvočna opozorila41Električna vtičnica v prtljažniku42Električno pomično voznikovo
steklo43Zadnja električna vtičnica44Zagon / krmilni modul karoserije45Ogrevanje sedežev46Ogrevanje / klimatska naprava47Brisalci vetrobranskega stekla48Tahograf
Ko zamenjate pregorele varovalke,
znova namestite zaključno oblogo.

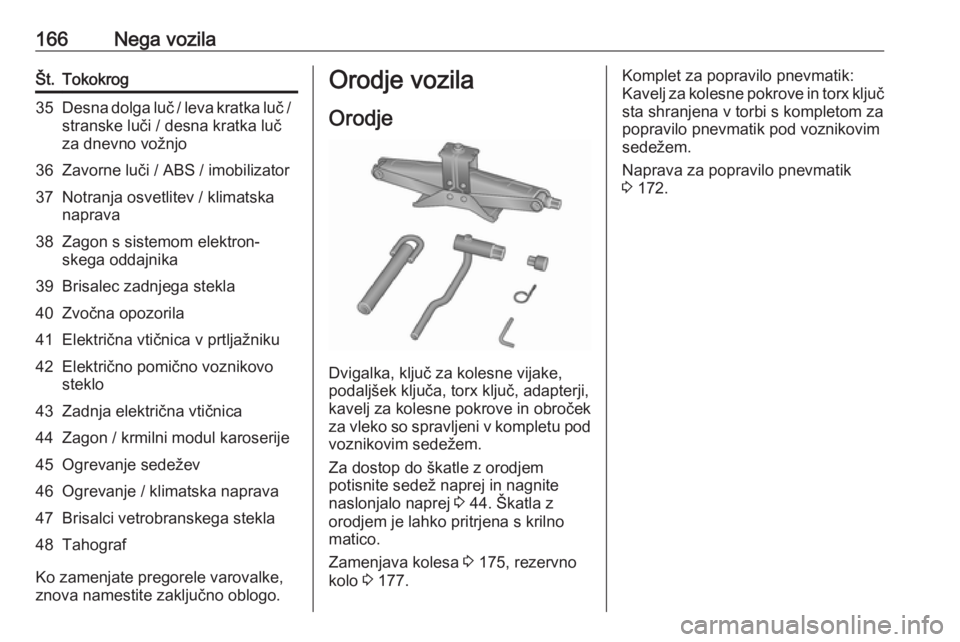

Orodje vozila
Orodje
Dvigalka, ključ za kolesne vijake,
podaljšek ključa, torx ključ, adapterji,
kavelj za kolesne pokrove in obroček
za vleko so spravljeni v kompletu pod
voznikovim sedežem.
Za dostop do škatle z orodjem
potisnite sedež naprej in nagnite
naslonjalo naprej 3 44. Škatla z
orodjem je lahko pritrjena s krilno
matico.
Zamenjava kolesa 3 175, rezervno
kolo 3 177.
Komplet za popravilo pnevmatik:
Kavelj za kolesne pokrove in torx ključ
sta shranjena v torbi s kompletom za
popravilo pnevmatik pod voznikovim
sedežem.
Naprava za popravilo pnevmatik
3 172.
