2016 OPEL MERIVA Sürücü El Kitabı (in Turkish)

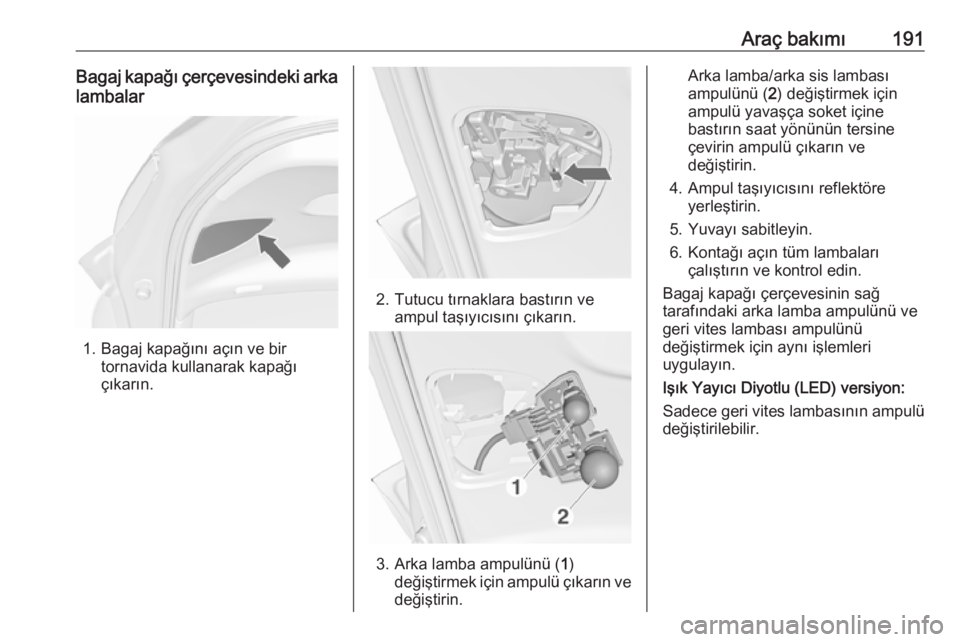

Araç bakımı191Bagaj kapağı çerçevesindeki arkalambalar
1. Bagaj kapağını açın ve bir tornavida kullanarak kapağıçıkarın.
2. Tutucu tırnaklara bastırın ve ampul taşıyıcısını çıkarın.
3. Arka lamba ampulünü ( 1)
değiştirmek için ampulü çıkarın ve
değiştirin.
Arka lamba/arka sis lambası
ampulünü ( 2) değiştirmek için
ampulü yavaşça soket içine bastırın saat yönünün tersine
çevirin ampulü çıkarın ve
değiştirin.
4. Ampul taşıyıcısını reflektöre yerleştirin.
5. Yuvayı sabitleyin.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Bagaj kapağı çerçevesinin sağ
tarafındaki arka lamba ampulünü ve
geri vites lambası ampulünü
değiştirmek için aynı işlemleri
uygulayın.
Işık Yayıcı Diyotlu (LED) versiyon:
Sadece geri vites lambasının ampulü
değiştirilebilir.

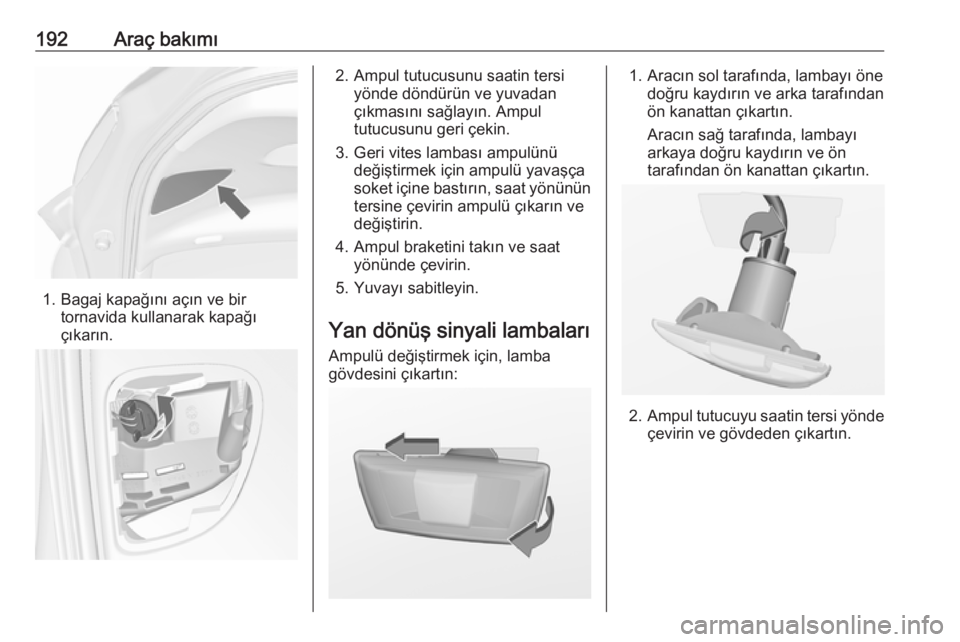

192Araç bakımı
1. Bagaj kapağını açın ve birtornavida kullanarak kapağıçıkarın.
2. Ampul tutucusunu saatin tersi yönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu geri çekin.
3. Geri vites lambası ampulünü değiştirmek için ampulü yavaşça
soket içine bastırın, saat yönünün tersine çevirin ampulü çıkarın ve
değiştirin.
4. Ampul braketini takın ve saat yönünde çevirin.
5. Yuvayı sabitleyin.
Yan dönüş sinyali lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:1. Aracın sol tarafında, lambayı öne doğru kaydırın ve arka tarafındanön kanattan çıkartın.
Aracın sağ tarafında, lambayı
arkaya doğru kaydırın ve ön
tarafından ön kanattan çıkartın.
2. Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.

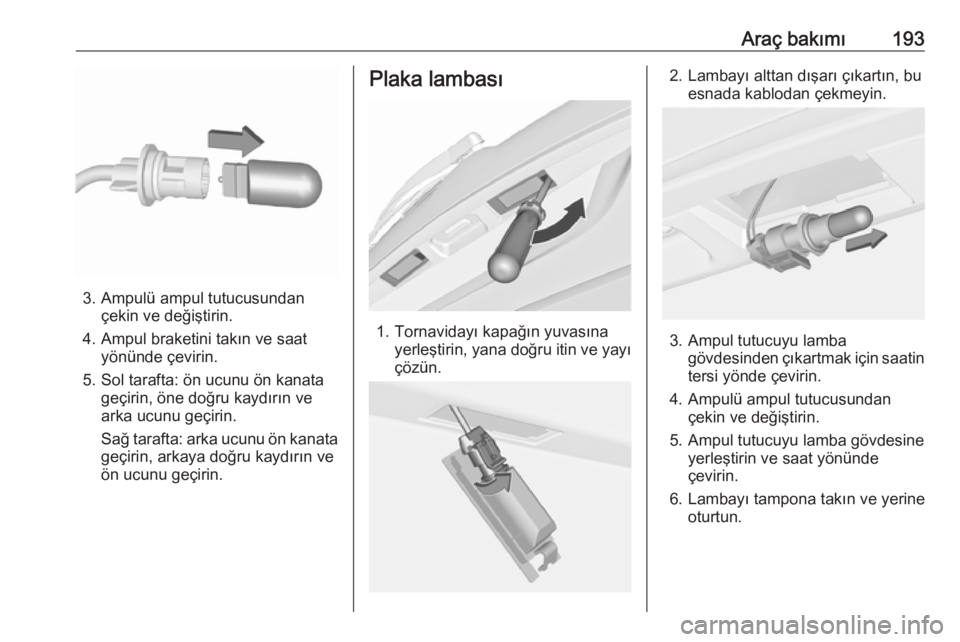

Araç bakımı193
3. Ampulü ampul tutucusundançekin ve değiştirin.
4. Ampul braketini takın ve saat yönünde çevirin.
5. Sol tarafta: ön ucunu ön kanata geçirin, öne doğru kaydırın ve
arka ucunu geçirin.
Sağ tarafta: arka ucunu ön kanata geçirin, arkaya doğru kaydırın ve
ön ucunu geçirin.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.

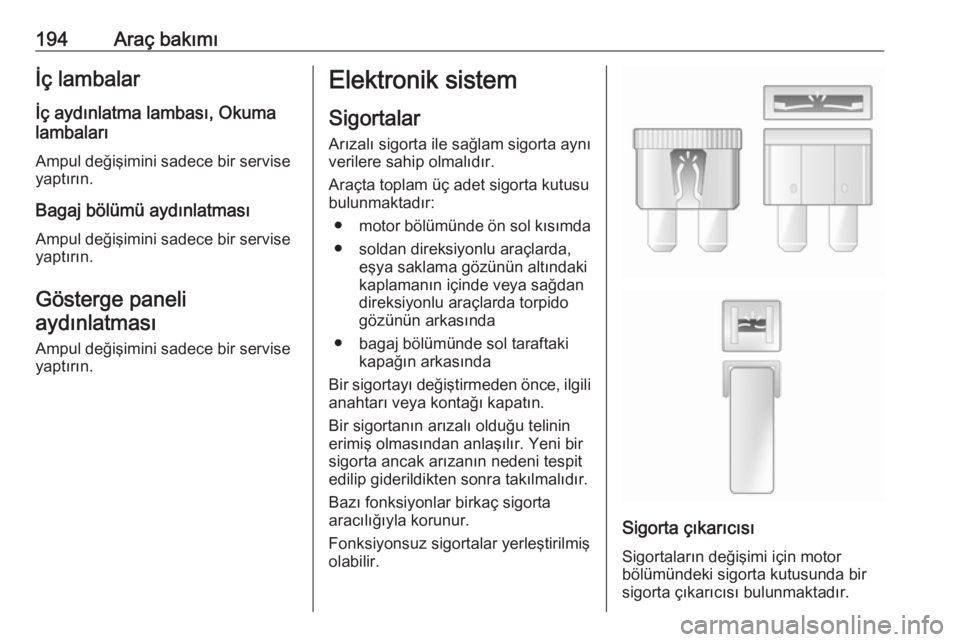

194Araç bakımıİç lambalar
İç aydınlatma lambası, Okuma
lambaları
Ampul değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması Ampul değişimini sadece bir servise
yaptırın.
Gösterge paneli aydınlatması
Ampul değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında
● bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

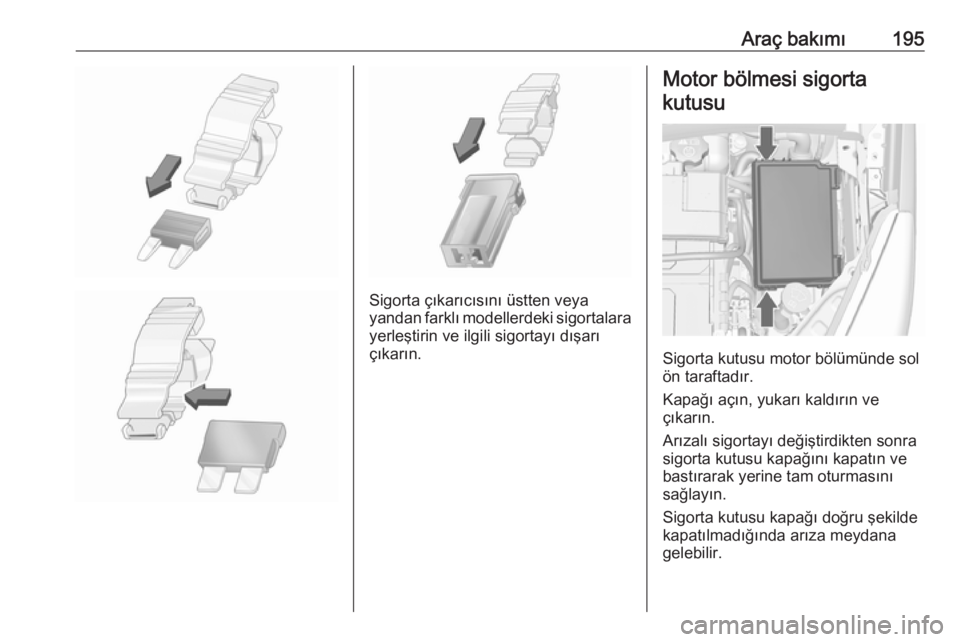

Araç bakımı195
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı açın, yukarı kaldırın ve
çıkarın.
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

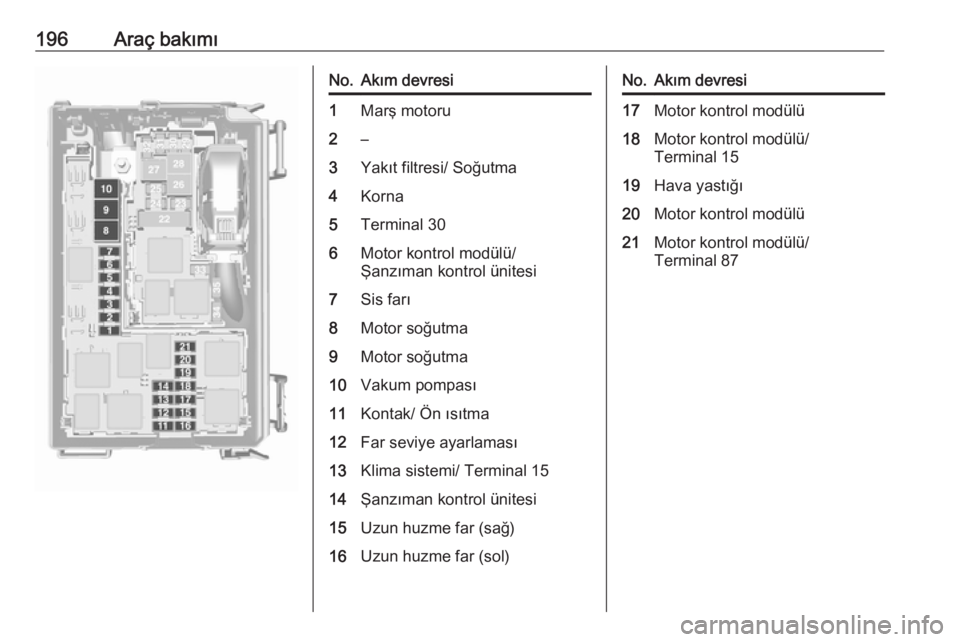

196Araç bakımıNo.Akım devresi1Marş motoru2–3Yakıt filtresi/ Soğutma4Korna5Terminal 306Motor kontrol modülü/
Şanzıman kontrol ünitesi7Sis farı8Motor soğutma9Motor soğutma10Vakum pompası11Kontak/ Ön ısıtma12Far seviye ayarlaması13Klima sistemi/ Terminal 1514Şanzıman kontrol ünitesi15Uzun huzme far (sağ)16Uzun huzme far (sol)No.Akım devresi17Motor kontrol modülü18Motor kontrol modülü/
Terminal 1519Hava yastığı20Motor kontrol modülü21Motor kontrol modülü/
Terminal 87

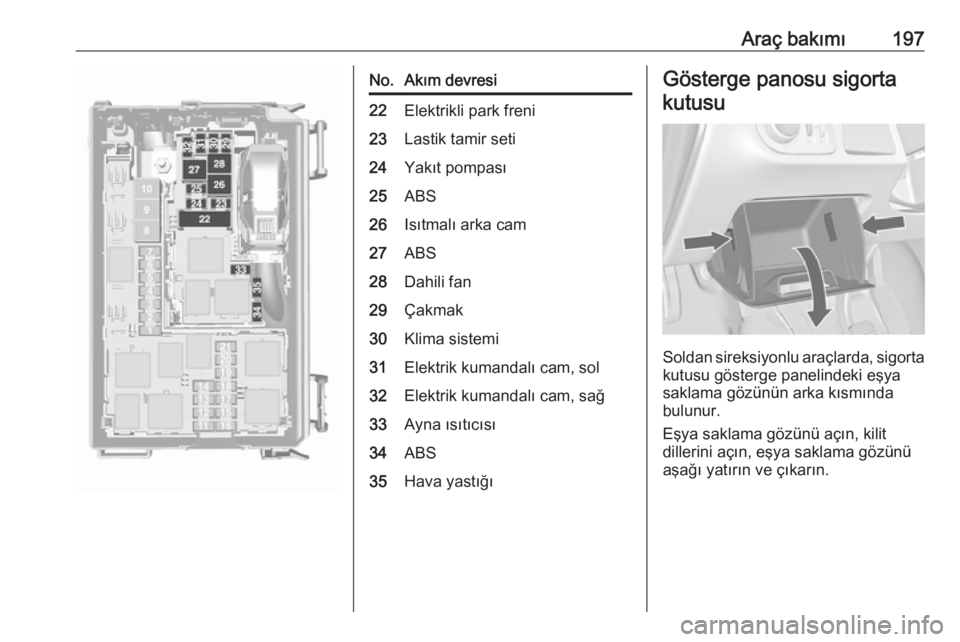

Araç bakımı197No.Akım devresi22Elektrikli park freni23Lastik tamir seti24Yakıt pompası25ABS26Isıtmalı arka cam27ABS28Dahili fan29Çakmak30Klima sistemi31Elektrik kumandalı cam, sol32Elektrik kumandalı cam, sağ33Ayna ısıtıcısı34ABS35Hava yastığıGösterge panosu sigortakutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın, kilit
dillerini açın, eşya saklama gözünü
aşağı yatırın ve çıkarın.

198Araç bakımı
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, kapağı yukarı doğru
çekin ve çıkarın.
No.Akım devresi1Radyo2Ekran/Gösterge/Telefon3Radyo4Kontak anahtarı/ Elektronik
şifreli devre kesici (immobilizer)5Ön cam yıkama sistemi/ Arka
cam yıkama sistemi6Merkezi kilit sistemi/ Arka kapak7Merkezi kilit sistemi8Ekran/Gösterge/Telefon9Isıtmalı direksiyon10Arka sol kapı kilidinin açılması11Arka sağ kapı kilidinin açılması12İç aydınlatma lambası13Yağmur sensörü/ Dikiz aynası/
Yan aynalar14–Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucu çıkarın.
