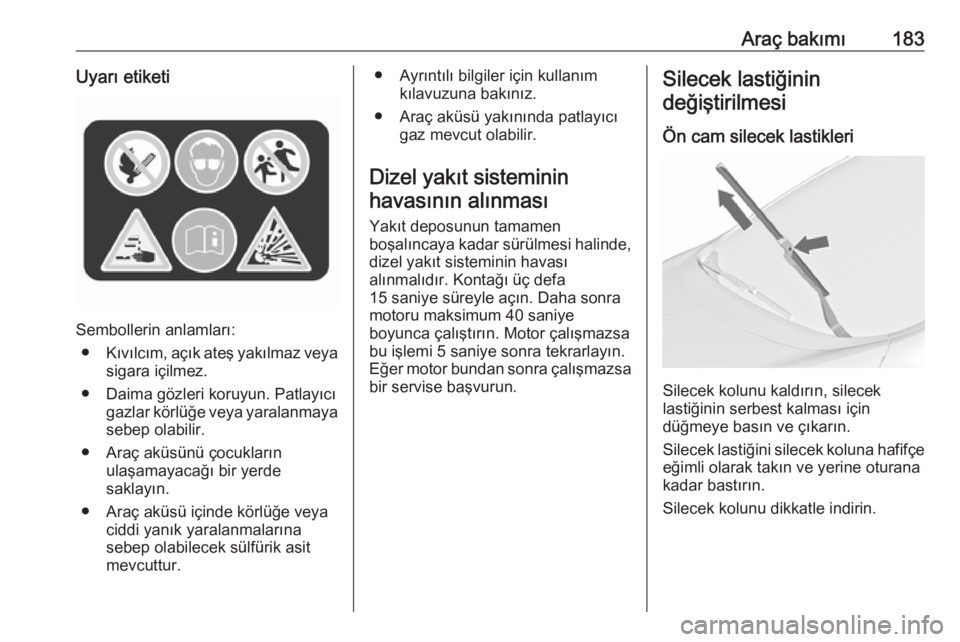

Araç bakımı183Uyarı etiketi
Sembollerin anlamları:● Kıvılcım, açık ateş yakılmaz veya
sigara içilmez.
● Daima gözleri koruyun. Patlayıcı gazlar körlüğe veya yaralanmaya
sebep olabilir.
● Araç aküsünü çocukların ulaşamayacağı bir yerde
saklayın.
● Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına
sebep olabilecek sülfürik asit
mevcuttur.
● Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
● Araç aküsü yakınında patlayıcı gaz mevcut olabilir.
Dizel yakıt sisteminin havasının alınması
Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde, dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa
15 saniye süreyle açın. Daha sonra
motoru maksimum 40 saniye
boyunca çalıştırın. Motor çalışmazsa
bu işlemi 5 saniye sonra tekrarlayın.
Eğer motor bundan sonra çalışmazsa
bir servise başvurun.Silecek lastiğinin
değiştirilmesi
Ön cam silecek lastikleri
Silecek kolunu kaldırın, silecek
lastiğinin serbest kalması için
düğmeye basın ve çıkarın.
Silecek lastiğini silecek koluna hafifçe eğimli olarak takın ve yerine oturana
kadar bastırın.
Silecek kolunu dikkatle indirin.

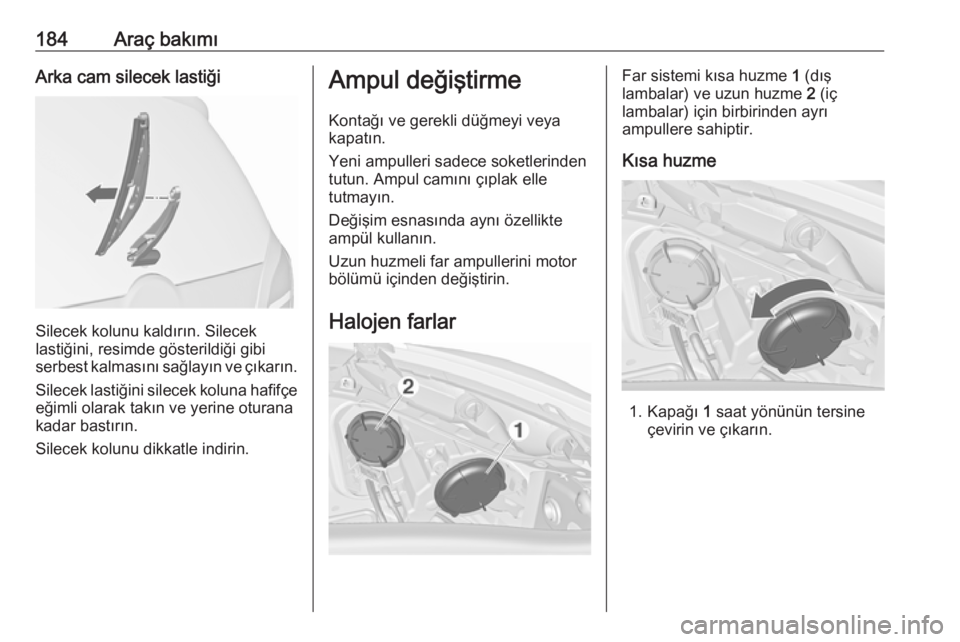

184Araç bakımıArka cam silecek lastiği
Silecek kolunu kaldırın. Silecek
lastiğini, resimde gösterildiği gibi
serbest kalmasını sağlayın ve çıkarın.
Silecek lastiğini silecek koluna hafifçe
eğimli olarak takın ve yerine oturana
kadar bastırın.
Silecek kolunu dikkatle indirin.
Ampul değiştirme
Kontağı ve gerekli düğmeyi veya
kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Halojen farlarFar sistemi kısa huzme 1 (dış
lambalar) ve uzun huzme 2 (iç
lambalar) için birbirinden ayrı
ampullere sahiptir.
Kısa huzme
1. Kapağı 1 saat yönünün tersine
çevirin ve çıkarın.

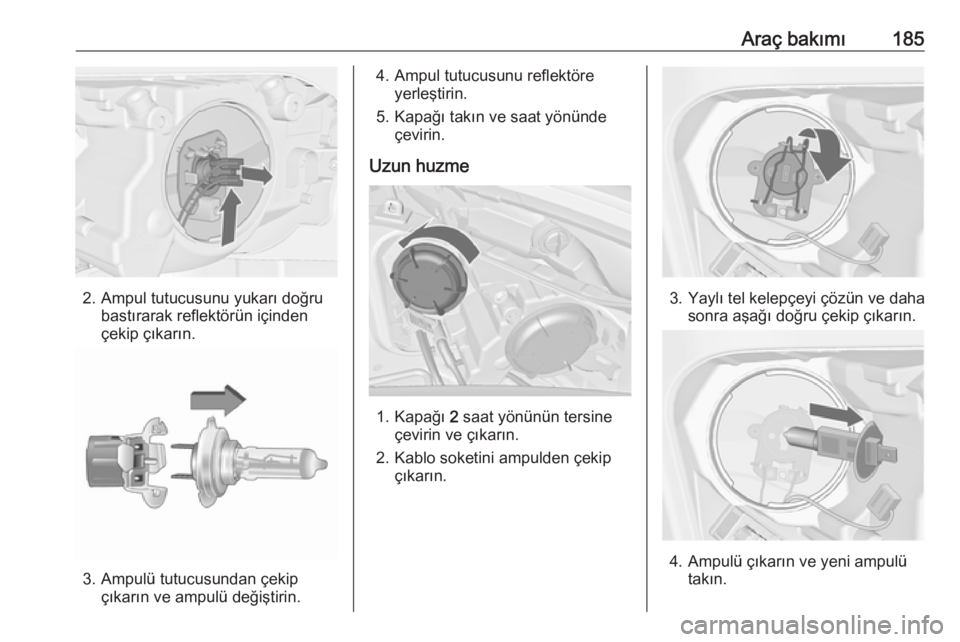

Araç bakımı185
2. Ampul tutucusunu yukarı doğrubastırarak reflektörün içinden
çekip çıkarın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul tutucusunu reflektöre yerleştirin.
5. Kapağı takın ve saat yönünde çevirin.
Uzun huzme
1. Kapağı 2 saat yönünün tersine
çevirin ve çıkarın.
2. Kablo soketini ampulden çekip çıkarın.
3. Yaylı tel kelepçeyi çözün ve dahasonra aşağı doğru çekip çıkarın.
4. Ampulü çıkarın ve yeni ampulütakın.

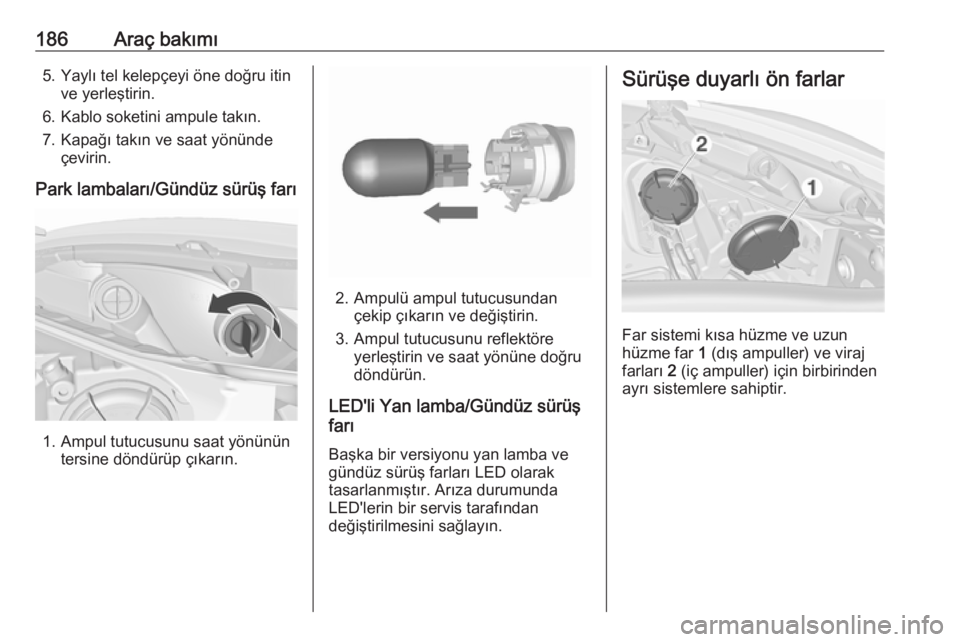

186Araç bakımı5. Yaylı tel kelepçeyi öne doğru itinve yerleştirin.
6. Kablo soketini ampule takın.
7. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş farı
1. Ampul tutucusunu saat yönünün tersine döndürüp çıkarın.
2. Ampulü ampul tutucusundançekip çıkarın ve değiştirin.
3. Ampul tutucusunu reflektöre yerleştirin ve saat yönüne doğru
döndürün.
LED'li Yan lamba/Gündüz sürüş
farı
Başka bir versiyonu yan lamba ve
gündüz sürüş farları LED olarak
tasarlanmıştır. Arıza durumunda
LED'lerin bir servis tarafından
değiştirilmesini sağlayın.
Sürüşe duyarlı ön farlar
Far sistemi kısa hüzme ve uzun
hüzme far 1 (dış ampuller) ve viraj
farları 2 (iç ampuller) için birbirinden
ayrı sistemlere sahiptir.

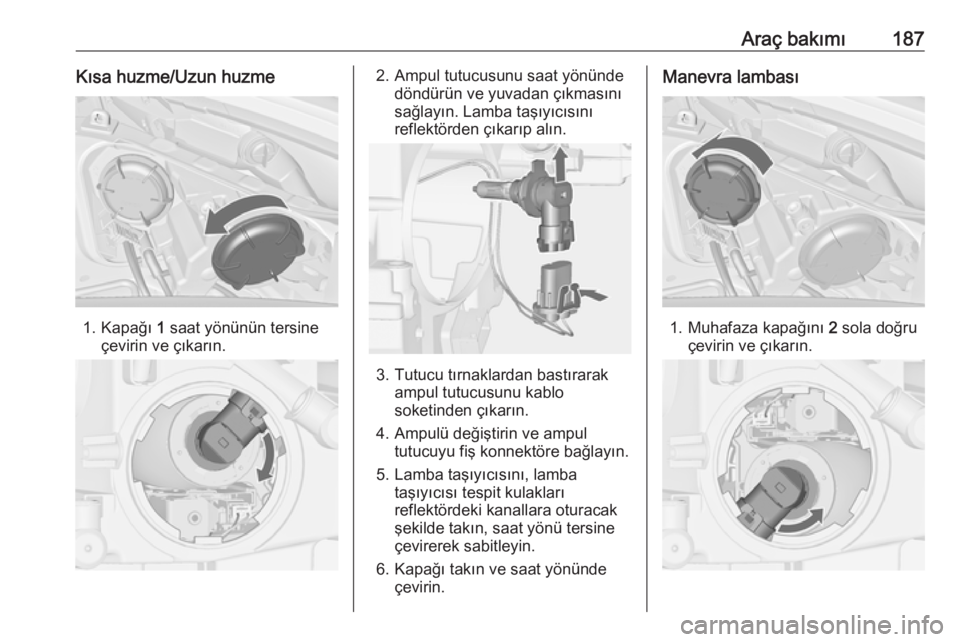

Araç bakımı187Kısa huzme/Uzun huzme
1. Kapağı 1 saat yönünün tersine
çevirin ve çıkarın.
2. Ampul tutucusunu saat yönünde döndürün ve yuvadan çıkmasını
sağlayın. Lamba taşıyıcısını
reflektörden çıkarıp alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönü tersine
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Manevra lambası
1. Muhafaza kapağını 2 sola doğru
çevirin ve çıkarın.

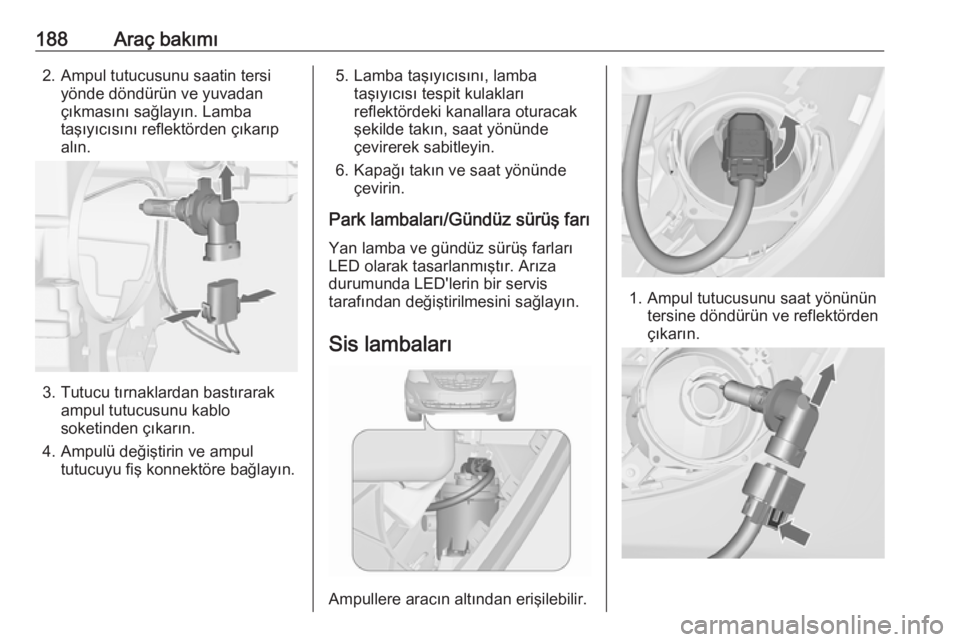

188Araç bakımı2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lambataşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş farı Yan lamba ve gündüz sürüş farları
LED olarak tasarlanmıştır. Arıza
durumunda LED'lerin bir servis
tarafından değiştirilmesini sağlayın.
Sis lambaları
Ampullere aracın altından erişilebilir.
1. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.

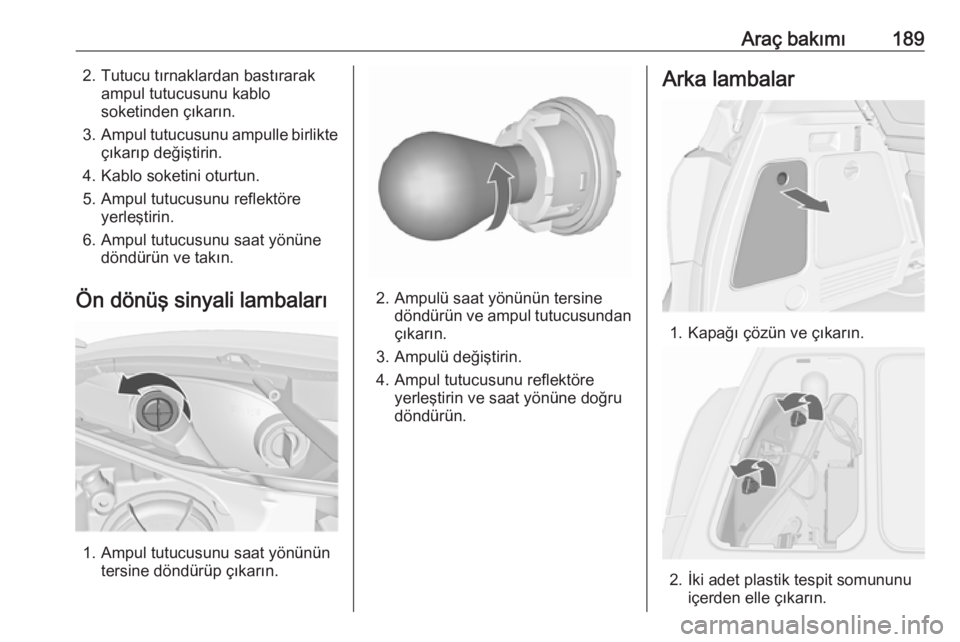

Araç bakımı1892. Tutucu tırnaklardan bastırarakampul tutucusunu kablo
soketinden çıkarın.
3. Ampul tutucusunu ampulle birlikte
çıkarıp değiştirin.
4. Kablo soketini oturtun.
5. Ampul tutucusunu reflektöre yerleştirin.
6. Ampul tutucusunu saat yönüne döndürün ve takın.
Ön dönüş sinyali lambaları
1. Ampul tutucusunu saat yönünün tersine döndürüp çıkarın.
2. Ampulü saat yönünün tersinedöndürün ve ampul tutucusundan
çıkarın.
3. Ampulü değiştirin.
4. Ampul tutucusunu reflektöre yerleştirin ve saat yönüne doğru
döndürün.
Arka lambalar
1. Kapağı çözün ve çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.

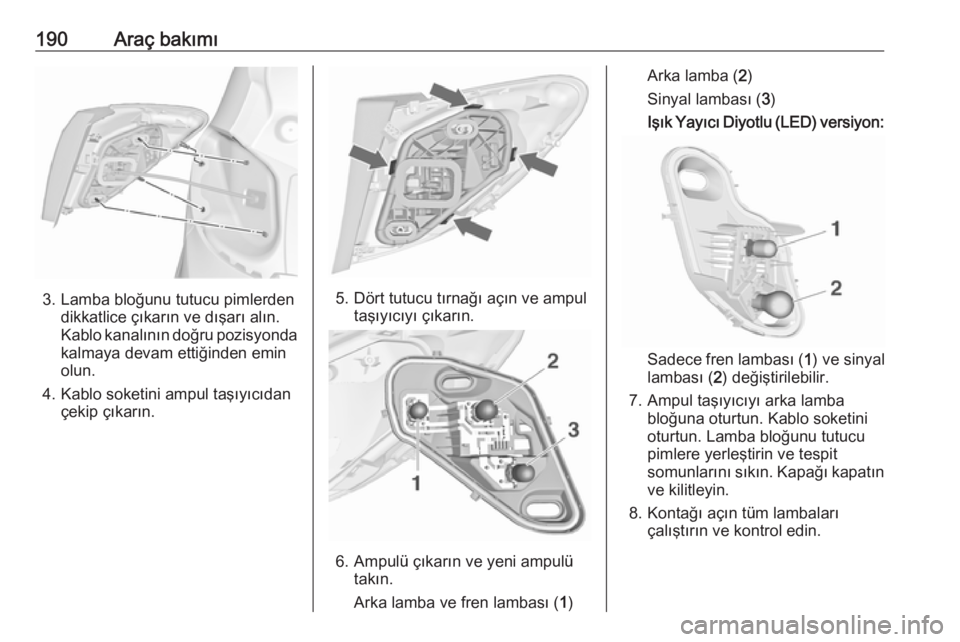

190Araç bakımı
3. Lamba bloğunu tutucu pimlerdendikkatlice çıkarın ve dışarı alın.
Kablo kanalının doğru pozisyonda kalmaya devam ettiğinden emin
olun.
4. Kablo soketini ampul taşıyıcıdan çekip çıkarın.5. Dört tutucu tırnağı açın ve ampultaşıyıcıyı çıkarın.
6. Ampulü çıkarın ve yeni ampulütakın.
Arka lamba ve fren lambası ( 1)
Arka lamba ( 2)
Sinyal lambası ( 3)
Işık Yayıcı Diyotlu (LED) versiyon:
Sadece fren lambası ( 1) ve sinyal
lambası ( 2) değiştirilebilir.
7. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Kablo soketini
oturtun. Lamba bloğunu tutucu
pimlere yerleştirin ve tespit
somunlarını sıkın. Kapağı kapatın ve kilitleyin.
8. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
