2016 OPEL INSIGNIA Omaniku käsiraamat (in Estonian)

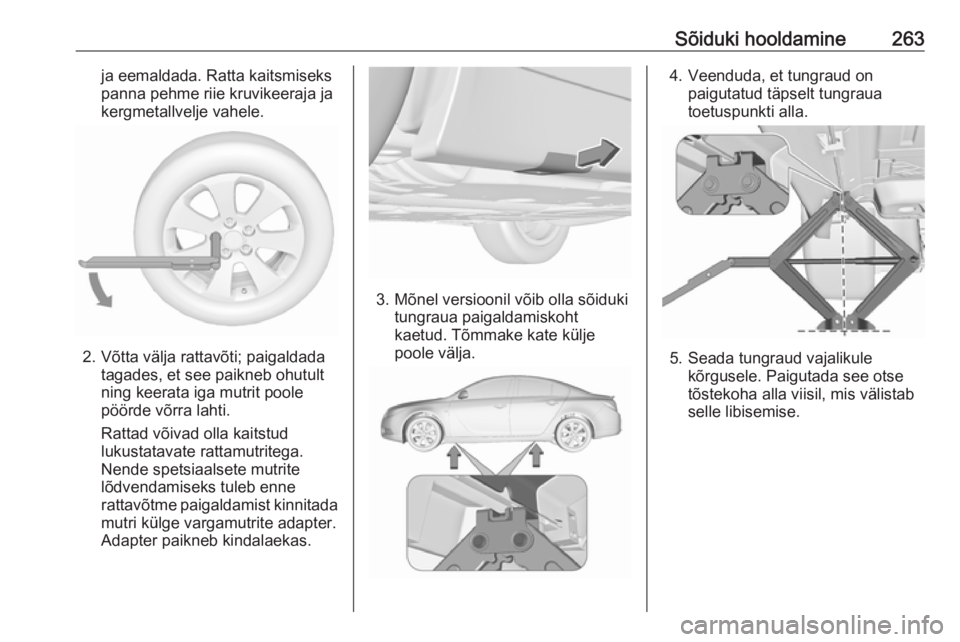

Sõiduki hooldamine263ja eemaldada. Ratta kaitsmiseks
panna pehme riie kruvikeeraja ja
kergmetallvelje vahele.
2. Võtta välja rattavõti; paigaldada tagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge vargamutrite adapter.
Adapter paikneb kindalaekas.
3. Mõnel versioonil võib olla sõiduki tungraua paigaldamiskoht
kaetud. Tõmmake kate külje
poole välja.
4. Veenduda, et tungraud on paigutatud täpselt tungraua
toetuspunkti alla.
5. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.

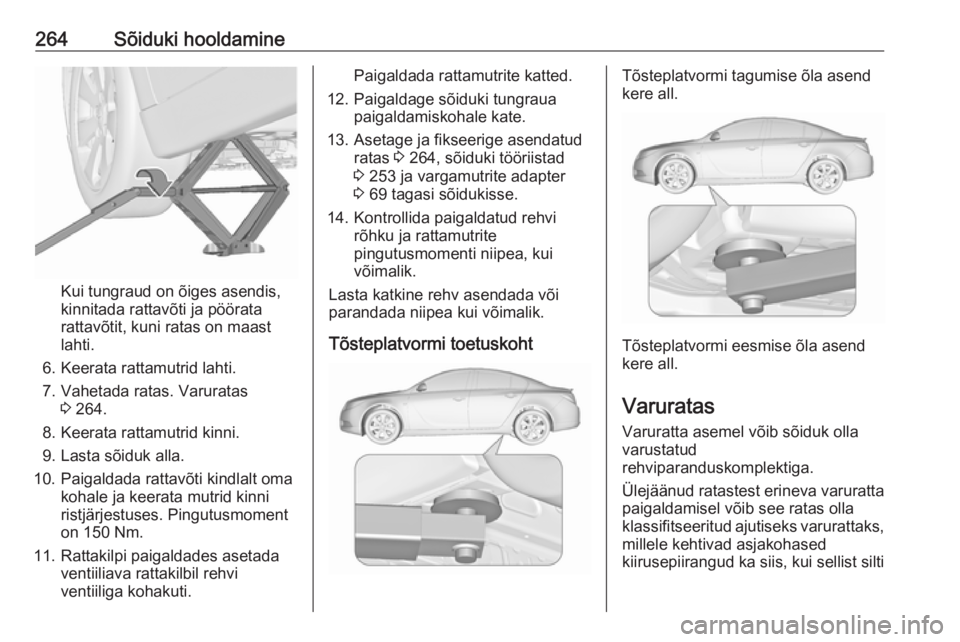

264Sõiduki hooldamine
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
6. Keerata rattamutrid lahti. 7. Vahetada ratas. Varuratas 3 264.
8. Keerata rattamutrid kinni. 9. Lasta sõiduk alla.
10. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
on 150 Nm.
11. Rattakilpi paigaldades asetada ventiiliava rattakilbil rehvi
ventiiliga kohakuti.
Paigaldada rattamutrite katted.
12. Paigaldage sõiduki tungraua paigaldamiskohale kate.
13. Asetage ja fikseerige asendatud ratas 3 264, sõiduki tööriistad
3 253 ja vargamutrite adapter
3 69 tagasi sõidukisse.
14. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Lasta katkine rehv asendada või
parandada niipea kui võimalik.
Tõsteplatvormi toetuskohtTõsteplatvormi tagumise õla asend
kere all.
Tõsteplatvormi eesmise õla asend
kere all.
Varuratas
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga.
Ülejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks, millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti

Sõiduki hooldamine265rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.
Varurattal on terasvelg.Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas asub pakiruumis,
põrandakatte all.
Väljavõtmiseks:
1. Avage põrandakate.
2. Varuratas on kinnitatud tiibmutriga. Keerata tiibmutrit
vastupäeva ja eemaldada
varuratas.
Varuratta all on karp sõiduki
tööriistadega.
3. Kui pärast rattavahetust ei paigutata varuratta süvendisse
ühtegi ratast, kinnitada
tööriistakast tiibmutri kohese
tagasikeeramise teel ja sulgeda
põrandakate.
Väljavahetatud täismõõdus ratta
hoidmine varuratta süvendis
Varuratta süvend ei ole mõeldud
kõigile lubatud rehvimõõtudele. Kui
varuratta süvendis tuleb hoida
varurattast laiemat ratast, tuleb ratta
kinnitamiseks mõeldud keermestatud
polt asendada tööriistakastis 3 253
asuva pikenduspoldiga. Poldi
vahetamine:
● Võtta tööriistakast varuratta süvendist välja.
● Paigaldada rattavõtmekuuskantvõti, veendudes, et see
on kindlalt poldi küljes.
● Poldi lõdvendamiseks keerata ratta mutrivõtit vastupäeva.
Eemaldada polt.
● Võtta tööriistakastist 3 253 pikk
polt ja kruvida see veljevõtme
kuusnurkse otsaga käsitsi
kinnikeeratud olekuni.

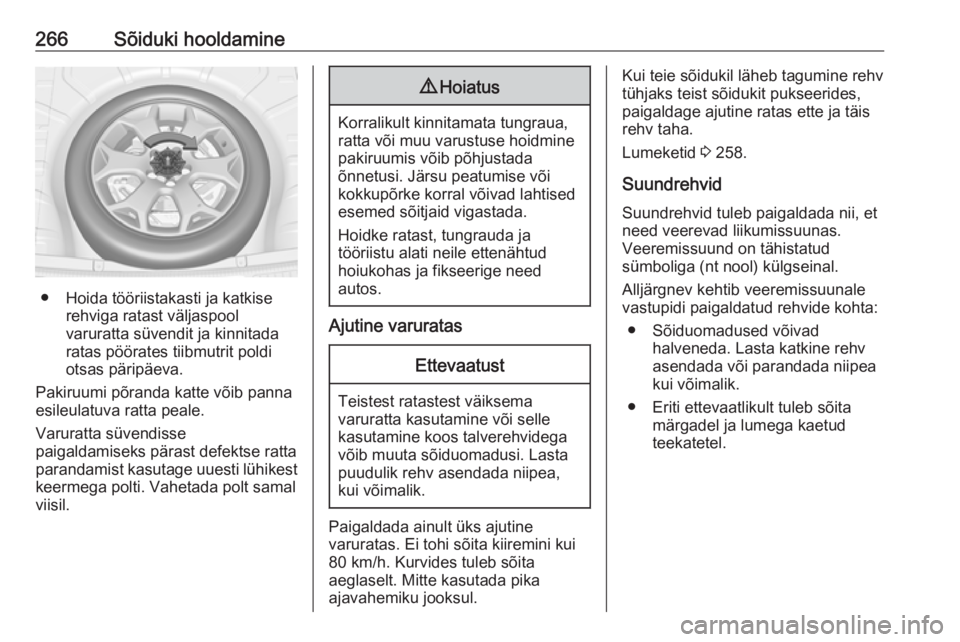

266Sõiduki hooldamine
● Hoida tööriistakasti ja katkiserehviga ratast väljaspool
varuratta süvendit ja kinnitada
ratas pöörates tiibmutrit poldi
otsas päripäeva.
Pakiruumi põranda katte võib panna esileulatuva ratta peale.
Varuratta süvendisse
paigaldamiseks pärast defektse ratta
parandamist kasutage uuesti lühikest
keermega polti. Vahetada polt samal viisil.
9 Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoidke ratast, tungrauda ja
tööriistu alati neile ettenähtud
hoiukohas ja fikseerige need
autos.
Ajutine varuratas
Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Mitte kasutada pika
ajavahemiku jooksul.
Kui teie sõidukil läheb tagumine rehv
tühjaks teist sõidukit pukseerides,
paigaldage ajutine ratas ette ja täis
rehv taha.
Lumeketid 3 258.
Suundrehvid Suundrehvid tuleb paigaldada nii, et
need veerevad liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt nool) külgseinal.
Alljärgnev kehtib veeremissuunale
vastupidi paigaldatud rehvide kohta:
● Sõiduomadused võivad halveneda. Lasta katkine rehv
asendada või parandada niipea
kui võimalik.
● Eriti ettevaatlikult tuleb sõita märgadel ja lumega kaetud
teekatetel.

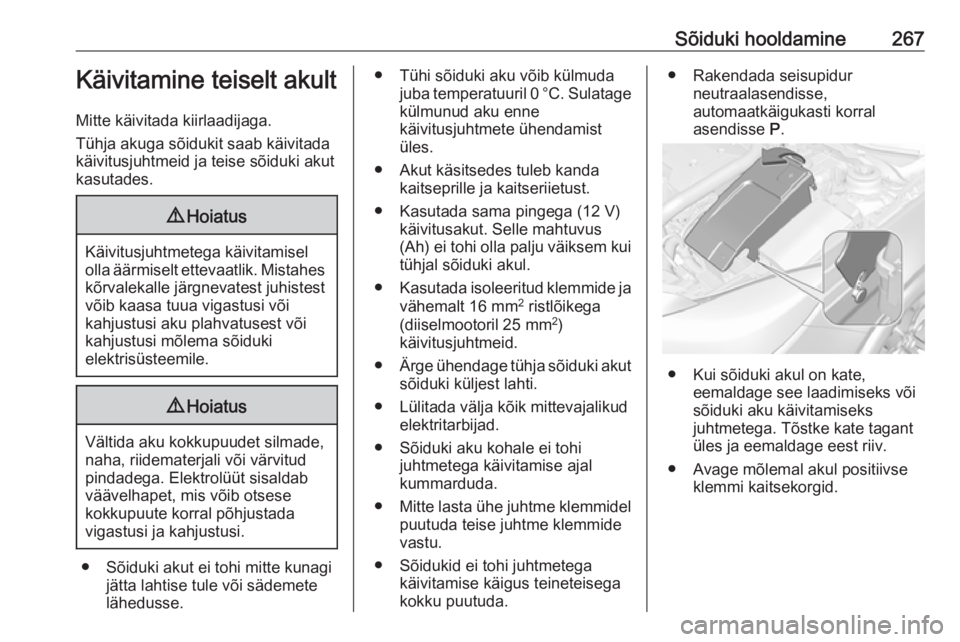

Sõiduki hooldamine267Käivitamine teiselt akult
Mitte käivitada kiirlaadijaga.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistest
võib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.
● Sõiduki akut ei tohi mitte kunagi jätta lahtise tule või sädemete
lähedusse.
● Tühi sõiduki aku võib külmuda juba temperatuuril 0 °C. Sulatage
külmunud aku enne
käivitusjuhtmete ühendamist üles.
● Akut käsitsedes tuleb kanda kaitseprille ja kaitseriietust.
● Kasutada sama pingega (12 V) käivitusakut. Selle mahtuvus
(Ah) ei tohi olla palju väiksem kui tühjal sõiduki akul.
● Kasutada isoleeritud klemmide ja
vähemalt 16 mm 2
ristlõikega
(diiselmootoril 25 mm 2
)
käivitusjuhtmeid.
● Ärge ühendage tühja sõiduki akut
sõiduki küljest lahti.
● Lülitada välja kõik mittevajalikud elektritarbijad.
● Sõiduki aku kohale ei tohi juhtmetega käivitamise ajal
kummarduda.
● Mitte lasta ühe juhtme klemmidel
puutuda teise juhtme klemmide
vastu.
● Sõidukid ei tohi juhtmetega käivitamise käigus teineteisega
kokku puutuda.● Rakendada seisupidur neutraalasendisse,
automaatkäigukasti korral
asendisse P.
● Kui sõiduki akul on kate,
eemaldage see laadimiseks või
sõiduki aku käivitamiseks
juhtmetega. Tõstke kate tagant
üles ja eemaldage eest riiv.
● Avage mõlemal akul positiivse klemmi kaitsekorgid.

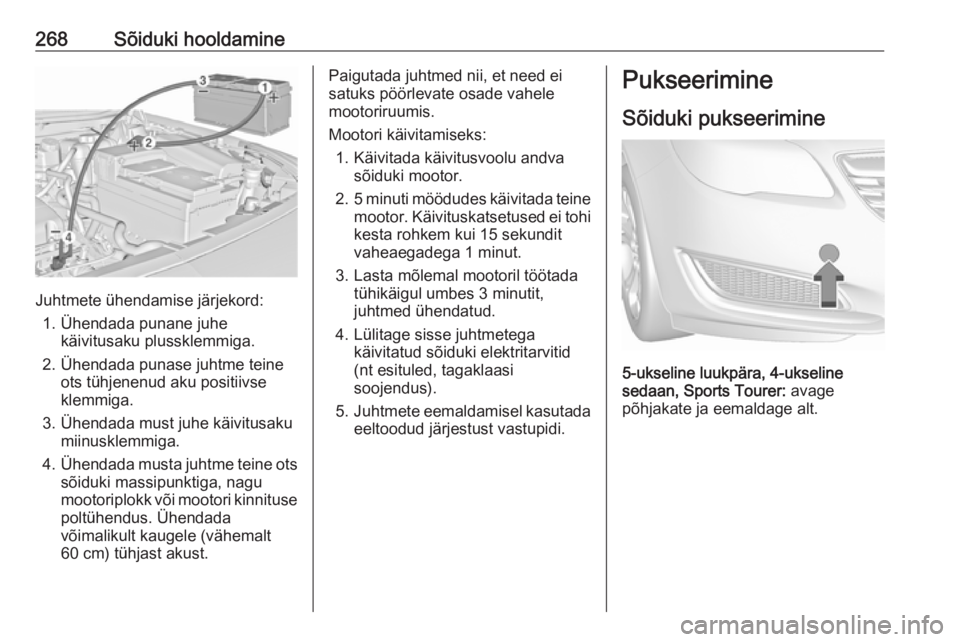

268Sõiduki hooldamine
Juhtmete ühendamise järjekord:1. Ühendada punane juhe käivitusaku plussklemmiga.
2. Ühendada punase juhtme teine ots tühjenenud aku positiivse
klemmiga.
3. Ühendada must juhe käivitusaku miinusklemmiga.
4. Ühendada musta juhtme teine ots
sõiduki massipunktiga, nagu
mootoriplokk või mootori kinnituse poltühendus. Ühendada
võimalikult kaugele (vähemalt
60 cm) tühjast akust.
Paigutada juhtmed nii, et need ei
satuks pöörlevate osade vahele
mootoriruumis.
Mootori käivitamiseks: 1. Käivitada käivitusvoolu andva sõiduki mootor.
2. 5 minuti möödudes käivitada teine
mootor. Käivituskatsetused ei tohi
kesta rohkem kui 15 sekundit
vaheaegadega 1 minut.
3. Lasta mõlemal mootoril töötada tühikäigul umbes 3 minutit,
juhtmed ühendatud.
4. Lülitage sisse juhtmetega käivitatud sõiduki elektritarvitid
(nt esituled, tagaklaasi
soojendus).
5. Juhtmete eemaldamisel kasutada
eeltoodud järjestust vastupidi.Pukseerimine
Sõiduki pukseerimine
5-ukseline luukpära, 4-ukseline
sedaan, Sports Tourer: avage
põhjakate ja eemaldage alt.

Sõiduki hooldamine269

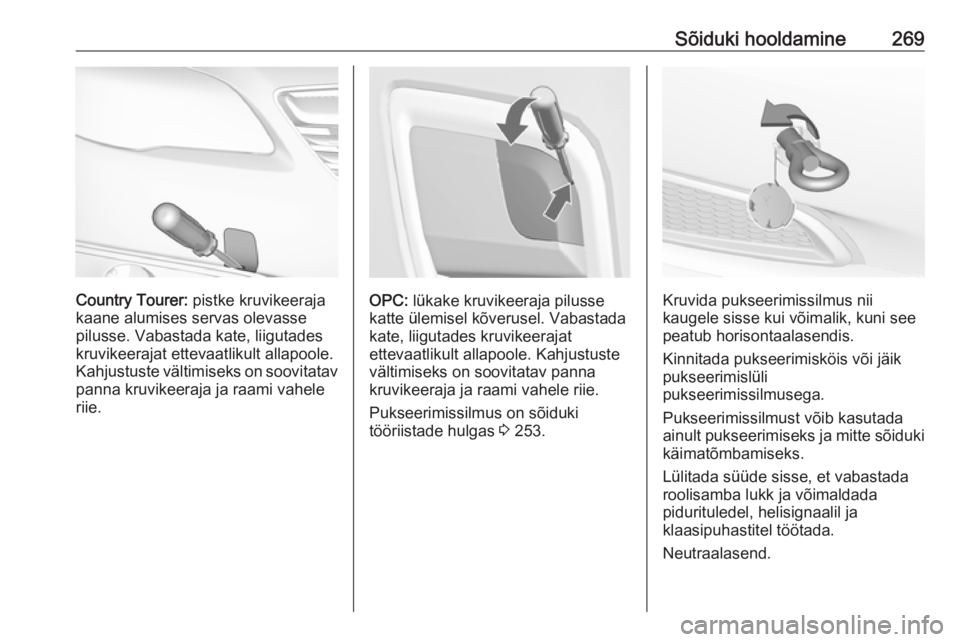

Country Tourer: pistke kruvikeeraja
kaane alumises servas olevasse pilusse. Vabastada kate, liigutades
kruvikeerajat ettevaatlikult allapoole.
Kahjustuste vältimiseks on soovitatav panna kruvikeeraja ja raami vahele
riie.OPC: lükake kruvikeeraja pilusse
katte ülemisel kõverusel. Vabastada
kate, liigutades kruvikeerajat
ettevaatlikult allapoole. Kahjustuste
vältimiseks on soovitatav panna
kruvikeeraja ja raami vahele riie.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 253.Kruvida pukseerimissilmus nii
kaugele sisse kui võimalik, kuni see
peatub horisontaalasendis.
Kinnitada pukseerimisköis või jäik
pukseerimislüli
pukseerimissilmusega.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks ja mitte sõiduki
käimatõmbamiseks.
Lülitada süüde sisse, et vabastada
roolisamba lukk ja võimaldada
pidurituledel, helisignaalil ja
klaasipuhastitel töötada.
Neutraalasend.

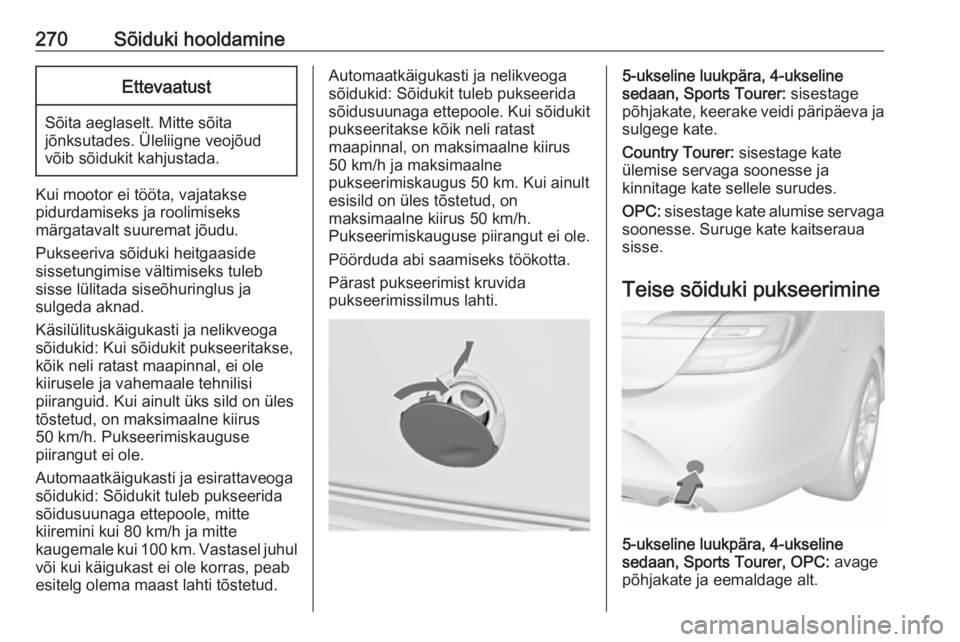

270Sõiduki hooldamineEttevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Kui mootor ei tööta, vajatakse
pidurdamiseks ja roolimiseks
märgatavalt suuremat jõudu.
Pukseeriva sõiduki heitgaaside
sissetungimise vältimiseks tuleb
sisse lülitada siseõhuringlus ja
sulgeda aknad.
Käsilülituskäigukasti ja nelikveoga
sõidukid: Kui sõidukit pukseeritakse,
kõik neli ratast maapinnal, ei ole
kiirusele ja vahemaale tehnilisi
piiranguid. Kui ainult üks sild on üles
tõstetud, on maksimaalne kiirus
50 km/h. Pukseerimiskauguse
piirangut ei ole.
Automaatkäigukasti ja esirattaveoga
sõidukid: Sõidukit tuleb pukseerida
sõidusuunaga ettepoole, mitte
kiiremini kui 80 km/h ja mitte
kaugemale kui 100 km. Vastasel juhul
või kui käigukast ei ole korras, peab
esitelg olema maast lahti tõstetud.
Automaatkäigukasti ja nelikveoga
sõidukid: Sõidukit tuleb pukseerida
sõidusuunaga ettepoole. Kui sõidukit
pukseeritakse kõik neli ratast
maapinnal, on maksimaalne kiirus
50 km/h ja maksimaalne
pukseerimiskaugus 50 km. Kui ainult
esisild on üles tõstetud, on
maksimaalne kiirus 50 km/h.
Pukseerimiskauguse piirangut ei ole.
Pöörduda abi saamiseks töökotta.
Pärast pukseerimist kruvida
pukseerimissilmus lahti.5-ukseline luukpära, 4-ukseline
sedaan, Sports Tourer: sisestage
põhjakate, keerake veidi päripäeva ja sulgege kate.
Country Tourer: sisestage kate
ülemise servaga soonesse ja
kinnitage kate sellele surudes.
OPC: sisestage kate alumise servaga
soonesse. Suruge kate kaitseraua
sisse.
Teise sõiduki pukseerimine
5-ukseline luukpära, 4-ukseline
sedaan, Sports Tourer, OPC: avage
põhjakate ja eemaldage alt.
