2016 OPEL INSIGNIA Manual de Instrucciones (in Spanish)

Cuidado del vehículo263
2. Extraiga la lámpara hacia abajo,con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Iluminación interior Luz de cortesía, luces de lectura Haga cambiar las bombillas en un ta‐
ller.
Luz del compartimento de carga1. Extraiga la lámpara haciendo pa‐ lanca con un destornillador.
2. Presione ligeramente la bombillahacia el clip elástico y sáquela.
3. Inserte la bombilla nueva.
4. Monte la lámpara.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.

264Cuidado del vehículoSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Puede haber hasta tres cajas de fu‐
sibles en el vehículo:
● en la parte delantera izquierda del compartimento del motor
● en el lado izquierdo del tablero de
instrumentos
● detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga
En función del equipamiento del ve‐
hículo, la configuración de los fusi‐
bles en la caja de fusibles es dife‐
rente, lo que se indica mediante tipo A y tipo B en las tablas.
Tipo A significa la versión de 5 puer‐
tas y la versión sedán de 4 puertas,
así como Sports Tourer o Country
Tourer con portón trasero eléctrico o
gancho para remolque o tomas de corriente traseras.El tipo B significa Sports Tourer o
Country Tourer sin portón trasero
eléctrico, sin gancho para remolque y
sin tomas de corriente traseras.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

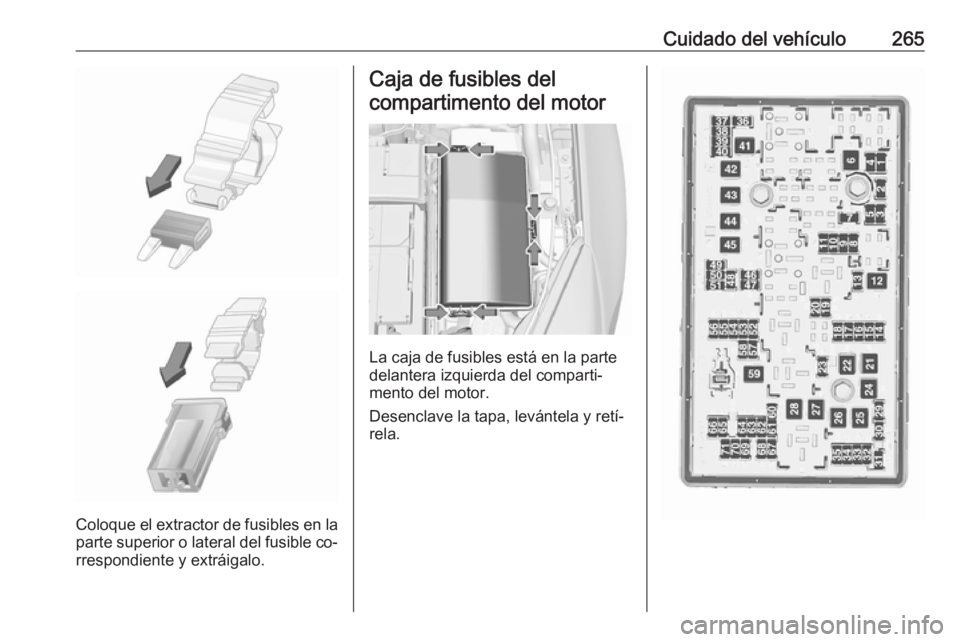

Cuidado del vehículo265
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa, levántela y retí‐
rela.

266Cuidado del vehículoN.ºCircuito1Módulo de control del cambio2Módulo de control del motor3–4–5Encendido/Módulo de control
del cambio/Módulo de control
del motor6Limpiaparabrisas7–8Inyección de combustible/
Sistema de encendido9Inyección de combustible/
Sistema de encendido10Módulo de control del motor11Sonda lambda12Motor de arranque13Sensor de gases de combustión14Iluminación15Limpialuneta traseroN.ºCircuito16Bomba de vacío/Caudalímetro
de aire/Sensor de agua en el
combustible/Transformador de
CC17Luces traseras adicionales
(tipo B)18Sistema de faros adaptativos19Sistema de faros adaptativos20Bomba de combustible21Elevalunas eléctricos traseros22ABS23Dirección de esfuerzo variable24Elevalunas eléctricos delan‐
teros25Tomas de corriente (tipo A)
Luces traseras adicionales
(tipo B)26ABS27Freno de estacionamiento eléc‐
tricoN.ºCircuito28Luneta térmica trasera29Asiento eléctrico izquierdo30Asiento eléctrico derecho31Sistema de aire acondicionado32Módulo de control de la carro‐
cería33Asientos delanteros calefac‐ tados34Techo solar (tipo A)
Bloqueo del portón trasero
(tipo B)35Sistema de infoentretenimiento
(tipo A)
Bloqueo del portón trasero
(tipo B)36–37Luz de carretera derecha38Luz de carretera izquierda39–

Cuidado del vehículo267N.ºCircuito40–41Bomba de vacío42Ventilador del radiador43Batería del vehículo/Transfor‐
mador de CC (solo en vehículos
con sistema stop-start)44Lavafaros45Ventilador del radiador46Terminal 87/Relé principal47Sonda lambda48Luces antiniebla49Luz de cruce derecha50Luz de cruce izquierda51Bocina52El encendido53Encendido/Asientos delanteros
ventilados54El encendidoN.ºCircuito55Elevalunas eléctricos/Plegado
de los retrovisores56Lavaparabrisas57–58–59Calefacción de combustible
diésel/Sistema de control de
emisiones60Retrovisores térmicos61Retrovisores térmicos62Volante térmico (solamente
vehículos sin caja de fusibles del
compartimento de carga)63Sensor de luneta trasera64Sistema de faros adaptativos65Bomba auxiliar (sólo en vehí‐
culos con sistema stop-start)66Sistema lavaluneta67Módulo de control del sistema
de combustibleN.ºCircuito68–69Sensor de la batería del vehículo70Sensor de lluvia71Sensor de la batería del vehículo
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.

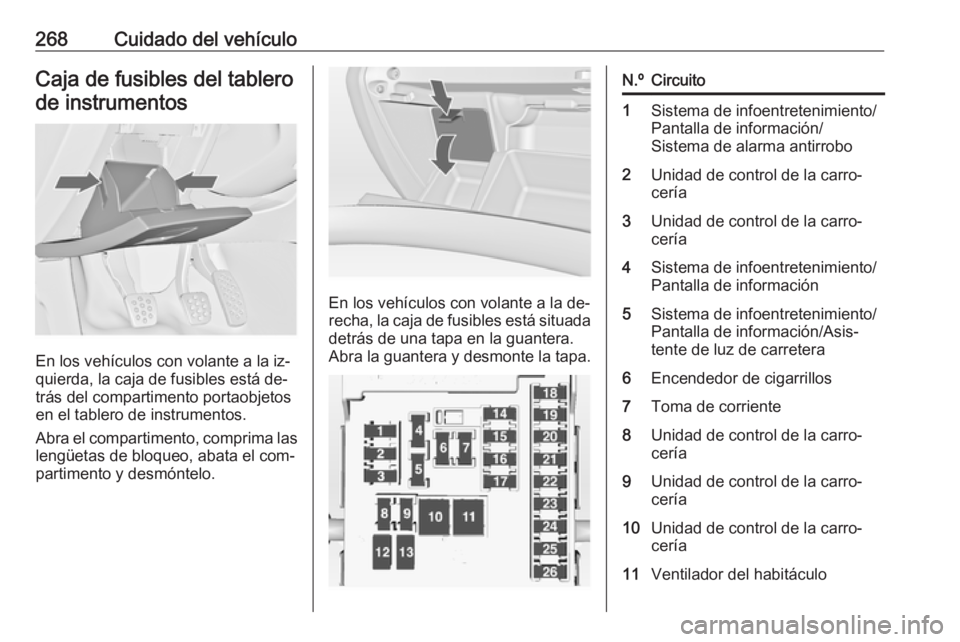

268Cuidado del vehículoCaja de fusibles del tablerode instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento, comprima las lengüetas de bloqueo, abata el com‐
partimento y desmóntelo.
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada
detrás de una tapa en la guantera.
Abra la guantera y desmonte la tapa.
N.ºCircuito1Sistema de infoentretenimiento/
Pantalla de información/
Sistema de alarma antirrobo2Unidad de control de la carro‐
cería3Unidad de control de la carro‐
cería4Sistema de infoentretenimiento/
Pantalla de información5Sistema de infoentretenimiento/
Pantalla de información/Asis‐
tente de luz de carretera6Encendedor de cigarrillos7Toma de corriente8Unidad de control de la carro‐
cería9Unidad de control de la carro‐
cería10Unidad de control de la carro‐
cería11Ventilador del habitáculo

Cuidado del vehículo269N.ºCircuito12–13–14Conector de diagnosis15Airbag16Cierre centralizado / Portón
trasero17Sistema de aire acondicionado18Fusible del habitáculo19Memoria20–21Cuadro de instrumentos22El encendido23Unidad de control de la carro‐
cería24Unidad de control de la carro‐
cería25Mando en el volante26Toma del maleteroLos asientos eléctricos, núm. 12 y 13,
tienen una protección contra sobre‐
carga. El circuito se cerrará de nuevo cuando se hayan enfriado.
Caja de fusibles del compartimento de carga
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa. Desmonte la
tapa.

270Cuidado del vehículoN.ºCircuito1Cierre centralizado/Portón
trasero eléctrico2Módulo de remolque (tipo A)
Sistema de infoentretenimiento
(tipo B)3–4–5Caja del remolque6Volante térmico (solamente
vehículos con caja de fusibles
del compartimento de carga)7Sistema de reducción catalítica
selectiva8Caja del remolque9Techo solar10Cierre centralizado/Portón trasero (tipo A)
Techo solar (tipo B)11–N.ºCircuito12Sistema de reducción catalítica
selectiva13–14–15Bloqueo del portón trasero eléc‐
trico16Sistema de aire acondicionado17Sistema de reducción catalítica
selectiva18Sistema de reducción catalítica
selectiva19Detector de obstáculos laterales20Detector de obstáculos late‐
rales/Asientos delanteros venti‐
lados21Sistema de suspensión activa/
Regulador de velocidad/Asis‐
tente de señales de tráfico/Aviso
de cambio de carril/Módulo del
remolque22–N.ºCircuito23Tracción total/Sistema de
alarma antirrobo24–25–26–27–28–29Módulo de remolque/Fusible de
transporte (tipo A)30Detector de obstáculos laterales31–32–33–34Techo solar35–36–37–
