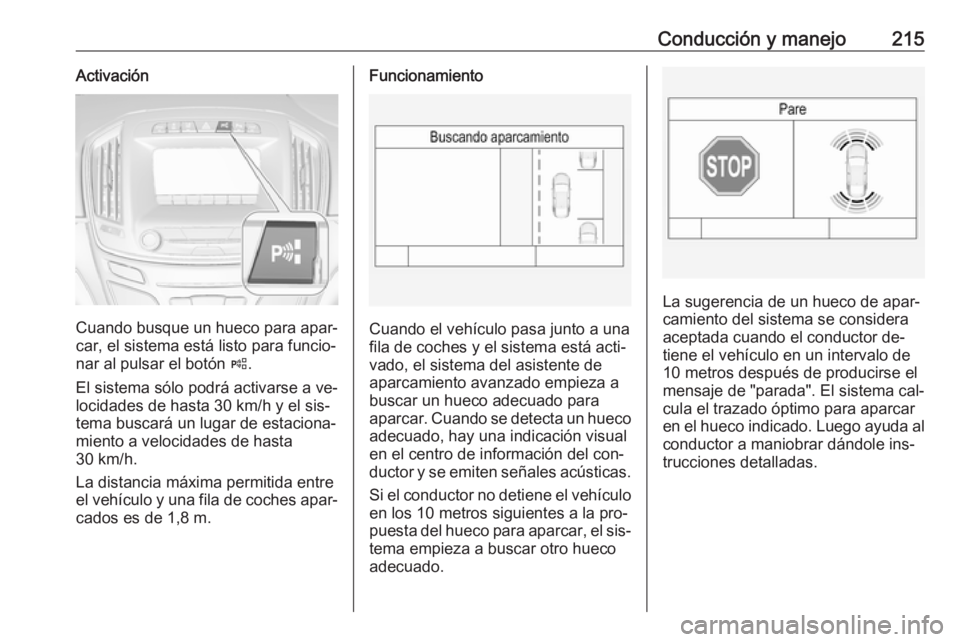

Conducción y manejo215Activación
Cuando busque un hueco para apar‐
car, el sistema está listo para funcio‐
nar al pulsar el botón (.
El sistema sólo podrá activarse a ve‐
locidades de hasta 30 km/h y el sis‐
tema buscará un lugar de estaciona‐
miento a velocidades de hasta
30 km/h.
La distancia máxima permitida entre
el vehículo y una fila de coches apar‐ cados es de 1,8 m.
Funcionamiento
Cuando el vehículo pasa junto a una
fila de coches y el sistema está acti‐
vado, el sistema del asistente de aparcamiento avanzado empieza a
buscar un hueco adecuado para
aparcar. Cuando se detecta un hueco adecuado, hay una indicación visual
en el centro de información del con‐
ductor y se emiten señales acústicas.
Si el conductor no detiene el vehículo
en los 10 metros siguientes a la pro‐
puesta del hueco para aparcar, el sis‐
tema empieza a buscar otro hueco
adecuado.
La sugerencia de un hueco de apar‐ camiento del sistema se considera
aceptada cuando el conductor de‐
tiene el vehículo en un intervalo de
10 metros después de producirse el
mensaje de "parada". El sistema cal‐
cula el trazado óptimo para aparcar
en el hueco indicado. Luego ayuda al conductor a maniobrar dándole ins‐
trucciones detalladas.

216Conducción y manejo
Las instrucciones en pantalla mues‐
tran lo siguiente:
● Una indicación cuando se circula
a más de 30 km/h.
● La petición de parar el vehículo cuando se detecta un hueco paraaparcar.
● La dirección de conducción du‐ rante la maniobra de aparca‐
miento.
● La posición del volante durante el
aparcamiento.
● Para algunas instrucciones, se muestra una barra de progreso.Una maniobra de aparcamiento exi‐
tosa se indica mediante el mensaje
de posición Final.
Preste siempre atención al sonido del asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
significa que la distancia al obstáculo
es inferior a unos 30 cm.
Cambio de lado para aparcar
El sistema está configurado para de‐
tectar huecos para aparcar en el lado
del acompañante. Para detectar hue‐ cos en el lado del conductor, pulse
( durante aproximadamente
2 segundos.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. La indicación del asis‐ tente de aparcamiento avanzado en
el centro de información del conduc‐
tor puede verse inhibida por mensa‐
jes del vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando SET/CLR de la palanca de
los intermitentes o el botón 9 en los
mandos del volante, vuelven a apa‐ recer los mensajes del asistente de aparcamiento y puede continuar con
la maniobra de aparcamiento.
Desactivación
El sistema se desactiva al:
● pulsando (
● finalizar con éxito la maniobra de
aparcamiento
● circular a más de 30 km/h
● desconectar el encendido
Nota
Si se desactiva manualmente el
asistente de aparcamiento avan‐
zado o mediante el sistema,

Conducción y manejo217(por ejemplo maniobra de estacio‐
namiento finalizada), se desactiva
también el asistente de aparca‐
miento delantero y trasero. Reactive
el asistente de aparcamiento delan‐
tero y trasero pulsando el botón del
asistente de aparcamiento r o al
poner la marcha atrás una vez.
La desactivación por parte del con‐
ductor o del sistema durante las ma‐ niobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.
Avería
Aparece un mensaje de estado en el
centro de información del conductor
cuando:
● Hay una avería en el sistema.
● El conductor no completa con éxito la maniobra de aparca‐
miento.
● El sistema no está operativo.
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la ma‐ niobra de aparcamiento. Si no se re‐
tira el objeto, el sistema se desacti‐
vará. Pulse ( para activar el sistema
y buscar un nuevo hueco para apar‐
car.
Información básica sobre el uso
de los sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.

218Conducción y manejoSon aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
Los sistema de asistente de apar‐ camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema de asistente de aparca‐
miento se puede activar y desactivar cambiando los ajustes en la Pantalla
de información.
Personalización del vehículo 3 129.
Nota
Si hay un dispositivo de remolque
montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Después de su fabricación, es ne‐
cesario calibrar el sistema. Para un guiado de estacionamiento óptimo,
se necesita una distancia de con‐
ducción de al menos 35 km, inclui‐ dos unos cuantos giros.
Alerta de punto ciego lateral El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "puntociego". Al detectar objetos que po‐
drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐
tran en el parachoques, en el lado iz‐ quierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará el símbolo

Conducción y manejo219de advertencia B amarillo en el
espejo retrovisor exterior correspon‐
diente. En ese momento, si el con‐
ductor activa el intermitente, el sím‐
bolo de advertencia B comenzará a
parpadear en amarillo como adver‐ tencia para evitar el cambio de carril.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
Si el vehículo está equipado con la
alerta de cambio de carril 3 220 se
visualiza el símbolo F en los espe‐
jos retrovisores.
Se puede activar o desactivar el sis‐
tema en Personalización del ve‐
hículo.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 124.
Personalización del vehículo 3 129.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección
El sensor del sistema abarca una
zona de unos 3,5 metro a ambos la‐
dos del vehículo. Dicha zona co‐
mienza en cada retrovisor exterior y
se extiende hacia atrás unos
3 metros. La altura de la zona se sitúa
aproximadamente entre 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El
sistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
AveríaEn condiciones normales se puede
producir una falta de funcionamiento
ocasional de alertas.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐
recha o izquierda del parachoques

220Conducción y manejotrasero estén cubiertas de barro, su‐
ciedad, nieve, hielo, aguanieve o du‐
rante tormentas fuertes. Instruccio‐
nes de limpieza 3 292.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un men‐
saje en el centro de información del
conductor. Recurra a la ayuda de un
taller.
Alerta de cambio de carril Además de la alerta de punto ciego
lateral 3 218, la alerta de cambio de
carril reconoce rápidamente la apro‐
ximación de vehículos por detrás en
carriles paralelos junto a su vehículo.
Si el vehículo está equipado con la
alerta de cambio de carril, la alerta de
punto ciego lateral siempre está in‐
cluida.
El sistema alerta visualmente en
cada espejo retrovisor al detectar ve‐ hículos que se aproximan rápida‐
mente por detrás.
Los sensores de distancia de radar están situados en el parachoques tra‐ sero.9 Advertencia
La alerta de cambio de carril no
sustituye a la visión del conductor.
Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta un ve‐
hículo aproximándose por detrás que
conduce notablemente más rápido, el símbolo de alerta en ámbar F se
iluminará en el espejo retrovisor co‐ rrespondiente. En ese momento, si el
conductor activa el intermitente, el
símbolo de advertencia F comen‐
zará a parpadear en ámbar a modo de advertencia para evitar el cambio
de carril.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.

Conducción y manejo221Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente
3,5 metros paralelos a ambos lados
del vehículo y aproximadamente
3 metros hacia atrás en la alerta del
punto ciego lateral (A) y aproximada‐
mente 70 metros hacia atrás en la alerta de cambio de carril (B) en ca‐
rriles paralelos. Las zonas comienzan
en cada espejo retrovisor. La altura
de la zona se sitúa aproximadamente
entre 0,5 metros y 2 metros de dis‐
tancia del suelo.
Desactivación
La activación o desactivación de
alerta de cambio de carril se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de in‐ formación en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 124.
Personalización del vehículo 3 129.
El sistema se desactiva si el vehículo
lleva remolque.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Nota
Después de su fabricación, es ne‐
cesario calibrar el sistema. Para una rendimiento óptimo, conduzca lo an‐ tes posible por una carretera recta
con objetos a los lados por ejemplo,
quitamiedos y barreras durante al‐
gún rato.Avería
La falta de funcionamiento ocasional
de alertas puede producirse en cir‐
cunstancias normales o en curvas
pronunciadas. El sistema puede aler‐ tar temporalmente de objetos en el
punto ciego con condiciones meteo‐ rológicas específicas (lluvia, granizo,
etc.). Conducir por una carretera mo‐
jada o en los cambios de una zona
seca a una zona húmeda puede cau‐
sar la activación del sistema, puesto
que las salpicaduras de agua se pue‐ den interpretar como objetos. De otro
modo el sistema puede encenderse
con los quitamiedos, señales, árbo‐
les, arbustos u otros objetos inmóvi‐
les. Este es el funcionamiento normal y el sistema no necesita manteni‐
miento.
La alerta de cambio de carril no fun‐
cionará cuando las esquinas derecha o izquierda del parachoques trasero
estén cubiertas de barro, suciedad,
nieve, hielo o aguanieve. Instruccio‐
nes de limpieza 3 292.

222Conducción y manejoEn caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un men‐
saje en el centro de información del
conductor. Recurra a la ayuda de un
taller.
Cámara retrovisora La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás, mos‐
trando una vista de la zona que hay
detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada entre las lu‐ ces de la matrícula y ofrece un ángulo
de visión de 130°.
Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
1 metro, proyectadas sobre la imagen para definir la distancia a los objetos
mostrados.
