2016 OPEL CORSA display

Introduzione3Dati tecnici del veicoloScriva i dati della sua auto nella pa‐gina precedente, in modo da averli
sempre a portata di mano. Le infor‐
mazioni sono indicate nella sezione
"Manutenzione" e in quella "Dati tec‐
nici" oltre che nella targhetta di iden‐
tificazione.
Introduzione
Questa vettura rappresenta un'inge‐
gnosa sintesi di tecnologia avanzata,
sicurezza, tutela dell'ambiente ed
economicità di esercizio.
Il presente manuale di uso e manu‐
tenzione fornisce tutte le informazioni necessarie per un utilizzo sicuro ed
efficiente della vettura.
Informare i passeggeri riguardo le
possibilità di incidente e lesioni deri‐
vanti da un uso non corretto della vet‐ tura.
È sempre necessario rispettare le
leggi del Paese in cui ci si trova, che
potrebbero avere contenuti diversi da
quanto affermato in questo manuale
di uso e manutenzione.La mancata considerazione della de‐
scrizione fornita nel presente ma‐
nuale può avere effetto sulla garan‐
zia.
Quando il presente manuale di uso e
manutenzione indica di rivolgersi ad
un'officina, consigliamo di contattare un Riparatore Autorizzato Opel.
Per i veicoli a gas raccomandiamo di
rivolgersi ad un Riparatore Opel au‐
torizzato ad effettuare la manuten‐ zione sui veicoli a gas.
Tutti i Riparatori Autorizzati Opel of‐ frono un servizio eccellente a prezzi
ragionevoli. Dispongono di meccanici
esperti, formati da Opel, che lavorano in base alle istruzioni specifiche Opel.
Conservare sempre la documenta‐
zione fornita insieme al veicolo a por‐
tata di mano all'interno del veicolo
stesso.
Uso del presente manuale ● Questo manuale descrive tutte le
opzioni e le caratteristiche dispo‐ nibili per questo modello. Alcune
descrizioni, comprese quelle del
display e delle funzioni dei menu,potrebbero non corrispondere a
quelle del vostro veicolo a causa
della differenza di versioni,
specifiche nazionali,
equipaggiamenti speciali o
accessori particolari.
● La sezione "In breve" fornisce una prima panoramica generale.
● L'indice dei contenuti all'inizio del
presente manuale e di ogni se‐ zione facilita la ricerca degli ar‐
gomenti di interesse.
● L'indice analitico consente di tro‐ vare gli argomenti richiesti.
● Questo manuale di uso e manu‐ tenzione illustra i veicoli con
guida a sinistra. Il funzionamento decritto è simile per i veicoli con
guida a destra.
● Il manuale di uso e manuten‐ zione utilizza il codice identifica‐
tivo del motore. La denomina‐
zione commerciale e il codice di
progettazione corrispondenti
vengono riportati nella sezione
"Dati tecnici".

4Introduzione● Le indicazioni direzionali, comedestra, sinistra, anteriore o po‐steriore, riportate nelle descri‐
zioni, si riferiscono sempre al
senso di marcia.
● Nel display potrebbero apparire testi non tradotti nella vostra lin‐
gua.
● I messaggi visualizzati sul dis‐ play e i testi delle etichette in‐
terne sono scritti in neretto.
Pericoli e avvertimenti9 Pericolo
Il testo evidenziato con
9 Pericolo indica il rischio di pos‐
sibili lesioni mortali. La mancata
osservanza delle istruzioni fornite
può causare un rischio mortale.
9 Avvertenza
Il testo evidenziato con
9 Avvertenza indica il rischio di
possibili incidenti o lesioni. La
mancata osservanza delle istru‐
zioni fornite può causare lesioni.
Attenzione
Il testo evidenziato con
Attenzione indica la possibilità per
il veicolo di subire danni. La man‐
cata osservanza delle istruzioni
fornite può causare danni al vei‐
colo.
Simboli
I riferimenti alle pagine sono indicati
dal simbolo 3. Il simbolo 3 significa
"vedi pag.".
I riferimenti di pagina e le voci dell'in‐
dice si riferiscono ai paragrafi rientrati
forniti nella sezione Indice.
Buon viaggio.
Adam Opel AG

78Strumenti e comandiStrumenti e
comandiComandi ...................................... 79
Regolazione del volante ............79
Comandi al volante ....................79
Volante riscaldato ......................80
Avvisatore acustico ...................80
Tergilavacristalli .........................80
Tergilavalunotto .........................82
Temperatura esterna .................83
Orologio ..................................... 83
Prese di corrente .......................85
Accendisigari ............................. 86
Posaceneri ................................ 86
Spie, strumenti e indicatori ..........86
Quadro strumenti .......................86
Tachimetro ................................ 86
Contachilometri ......................... 87
Contachilometri parziale ............87
Contagiri .................................... 88
Indicatore del livello carburante ................................ 88
Selettore del carburante ............89
Indicatore della temperatura del liquido di raffreddamento del
motore ...................................... 89Display di manutenzione ...........90
Spie ........................................... 91
Indicatore di direzione ...............94
Segnalazione di cintura di sicurezza non allacciata ...........94
Airbag e pretensionatori delle cinture di sicurezza ................... 95
Disattivazione degli airbag ........95
Sistema di ricarica .....................95
Spia MIL .................................... 96
Cercare subito assistenza .........96
Impianto freni e frizione .............96
Azionare il pedale ......................96
Sistema di antibloccaggio (ABS) ........................................ 96
Cambio marcia .......................... 97
Servosterzo ............................... 97
Avvisatore di cambio accidentale della corsia di
marcia ....................................... 97
Sistema di ausilio al parcheggio ad ultrasuoni ............................. 97
Controllo elettronico della stabilità disinserito ....................97
Controllo elettronico della stabilità e Sistema di controllo
della trazione ............................ 97
Sistema di controllo della trazione disinserito ...................98
Preriscaldamento ......................98Filtro antiparticolato ...................98
Sistema di monitoraggio pressione pneumatici ...............98
Pressione dell'olio motore .........98
Livello carburante minimo .........99
Dispositivo elettronico di bloccaggio motore ....................99
Potenza ridotta del motore ........99
Autostop .................................... 99
Luci esterne ............................... 99
Abbaglianti ............................... 100
Assistenza all'uso degli abbaglianti .............................. 100
Fendinebbia ............................. 100
Retronebbia ............................. 100
Controllo automatico della velocità di crociera .................. 100
Rilevato veicolo davanti ...........100
Limitatore di velocità ................100
Assistente ai segnali stradali ...100
Portiera aperta ......................... 100
Visualizzatori informativi ............101
Driver Information Center ........101
Visualizzatore a colori Info ......107
Visualizzatore grafico info .......108
Messaggi del veicolo .................109
Segnali acustici .......................112
Tensione della batteria ............112
Personalizzazione del veicolo ...113

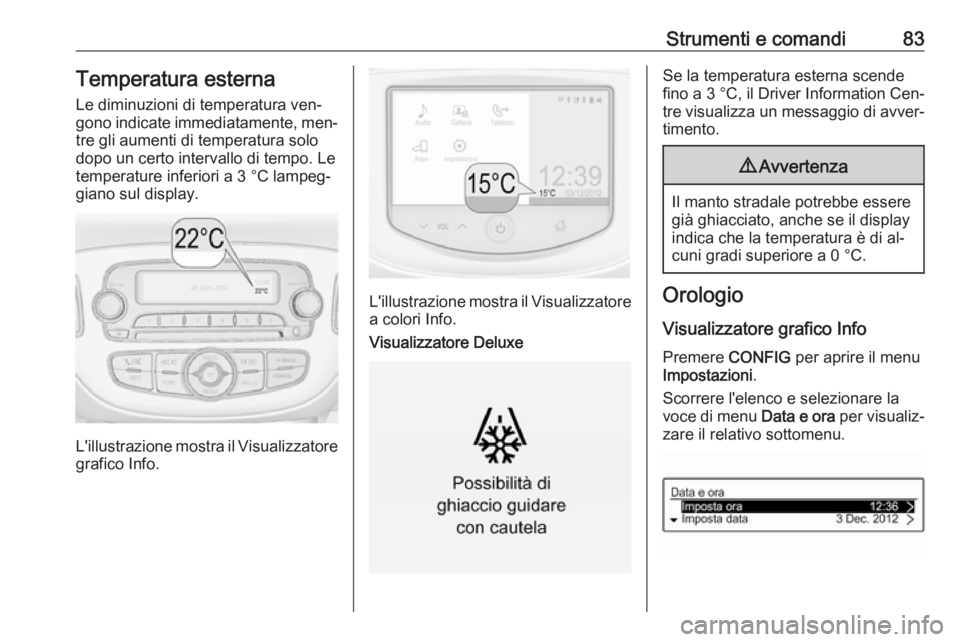

Strumenti e comandi83Temperatura esternaLe diminuzioni di temperatura ven‐
gono indicate immediatamente, men‐
tre gli aumenti di temperatura solo
dopo un certo intervallo di tempo. Le
temperature inferiori a 3 °C lampeg‐
giano sul display.
L'illustrazione mostra il Visualizzatore grafico Info.
L'illustrazione mostra il Visualizzatore
a colori Info.
Visualizzatore Deluxe
Se la temperatura esterna scende
fino a 3 °C, il Driver Information Cen‐
tre visualizza un messaggio di avver‐
timento.9 Avvertenza
Il manto stradale potrebbe essere
già ghiacciato, anche se il display
indica che la temperatura è di al‐
cuni gradi superiore a 0 °C.
Orologio
Visualizzatore grafico InfoPremere CONFIG per aprire il menu
Impostazioni .
Scorrere l'elenco e selezionare la
voce di menu Data e ora per visualiz‐
zare il relativo sottomenu.

90Strumenti e comandiAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.
Per visualizzare la durata restante
dell'olio motore usare i pulsanti sulla
leva degli indicatori di direzione:
Premere MENU per selezionare
Menu informazioni veicolo ? .
Selezionare Vita utile residua olio
ruotando la manopola di regolazione.
La durata restante dell'olio motore
viene visualizzata in percentuale nel Driver Information Centre.
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi se‐ condi per azzerare. Il menù della vita
residua dell'olio motore deve essere
attivo. Accendere il quadro, ma non il motore.
Per assicurare un funzionamento cor‐ retto, il sistema deve essere resettato
ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Prossima Manutenzione
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel Driver Information Centre viene vi‐
sualizzato un messaggio di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene rag‐
giunto per primo).
Driver Information Centre 3 101.
Informazioni di manutenzione 3 253.

96Strumenti e comandiSpia MILIl simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐
perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐ talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐
peggiare. Rivolgersi immediatamente ad un'officina.
Cercare subito assistenza
Il simbolo g si accende in giallo.Inoltre, un messaggio di avvertimento
viene visualizzato nel Driver Informa‐
tion Centre.
Il veicolo necessita di assistenza.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 109.
Impianto freni e frizione
Il simbolo R si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di sta‐
zionamento manuale non è inserito
3 209.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il quadro acceso 3 162.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Start-stop
3 148.
Lampeggiante Il pedale della frizione deve essere
premuto per avviare il motore 3 17,
3 146.
Su alcune versioni il messaggio di
azionamento del pedale appare nel
display informativo del conducente
3 109.
Sistema di antibloccaggio (ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto

Strumenti e comandi101Visualizzatori
informativi
Driver Information Center Il Driver Information Center si trova
nel quadro strumenti.
In base alla versione e all'equipaggia‐
mento, il Driver Information Center è
disponibile come display di livello
base, display di livello medio o display
di livello alto.
I seguenti menù sono selezionabili
nel Driver Information Center utiliz‐
zando i pulsanti sulla leva degli indi‐
catori di direzione:
● contachilometri parziale 3 87
● informazioni e impostazioni del veicolo, vedere in seguito
● informazioni su viaggio/carbu‐ rante, vedere in seguito
● informazioni per il risparmio di carburante, vedere in seguito
● informazioni sulla navigazioneSe necessario appare la seguente in‐
dicazione:
● messaggi di avvertimento 3 109
● indicazione marcia 3 97
● indicazione sulla modalità di guida 3 153, 3 158
● avviso pressione pneumatici 3 228
● segnalazione cintura di sicurezza
non allacciata 3 94
● indicazione Autostop 3 148
● informazioni di manutenzione 3 96Visualizzatore base
Selezionare i sottomenù ruotando la
rotella presente sulla leva degli indi‐
catori di direzione. I sottomenù sele‐
zionabili sono:
● indicazione della durata dell'olio motore
● indicazione della pressione pneumatici
● carico pneumatici
● impostazione unità
● impostazione lingua, se non è di‐
sponibile alcun sistema Infotain‐
ment

102Strumenti e comandi● orologio, se non è disponibile al‐cun sistema Infotainment
● temperatura esterna, se non è di‐
sponibile alcun sistema Infotain‐
ment
Alcune delle funzioni visualizzate dif‐
feriscono quando il veicolo viene gui‐
dato o è fermo.
Visualizzatore di livello medio
Le pagine del menu del display di li‐
vello medio sono selezionate pre‐
mendo MENU sulla leva dell'indica‐
tore di direzione.
Le pagine del menù selezionabili del
visualizzatore di livello medio sono:
● menu Menu info parzializz.
carburante , vedere di seguito la
descrizione
● menu Menu informazioni veicolo ,
vedere di seguito la descrizione
Alcune delle funzioni visualizzate dif‐
feriscono quando il veicolo viene gui‐
dato o è fermo. Alcune funzioni sono
disponibili solo quando il veicolo
viene guidato.
Visualizzatore DeluxeLe pagine del menu del display De‐
luxe sono selezionate premendo
MENU sulla leva dell'indicatore di di‐
rezione. I simboli del menu principale vengono indicati nella riga superiore
del display:
● Menu info parzializz. carburante ,
visualizzato da ;, vedere la
descrizione sottostante
● Menu informazioni veicolo , vi‐
sualizzato da ?, vedere la de‐
scrizione sottostante
● Menu informazioni ECO , visua‐
lizzato da @, vedere la descri‐
zione sottostante
Alcune delle funzioni visualizzate dif‐
feriscono quando il veicolo viene gui‐
dato o è fermo. Alcune funzioni sono
disponibili solo quando il veicolo
viene guidato.
Selezione di menu e funzioni I menu e le funzioni possono essereselezionati mediante i pulsanti sulla
leva degli indicatori di direzione.
