Conservação do veículo215Escova do limpa-vidros no óculotraseiro
Levantar o braço do limpa-vidros.
Desengatar a escova do limpa-vidros
conforme ilustrado na figura e retirar.
Fixar a escova do limpa-vidros num
ângulo ligeiro ao braço do limpa-
-vidros e empurrar até encaixar.
Baixar o braço do limpa-vidros
cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar uma lâmpada nova apenas
pela base! Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.
Faróis de halogéneo Faróis de halogéneo com lâmpadas
separadas para luzes laterais, luzes de médios e de máximos.
Luzes laterais/luzes de condução
diurna (1)
Luzes de médios (2)
Luzes de máximos (3)
Indicadores de mudança de direcção
dianteiros 3 219.

216Conservação do veículoLuzes de médios
1. Rodar a tampa (2) para aesquerda e retirá-la.
2. Pressionar o grampo paradesencaixar o casquilho. Afastar
o suporte da lâmpada do reflector.
3. Separa a lâmpada do suporte e substituir a lâmpada.
4. Inserir o casquilho com o grampo voltado para baixo e encaixar no
reflector até ouvir um estalido.
5. Colocar a tampa.
Luzes de máximos
1. Rodar a tampa (3) para a esquerda e retirá-la.

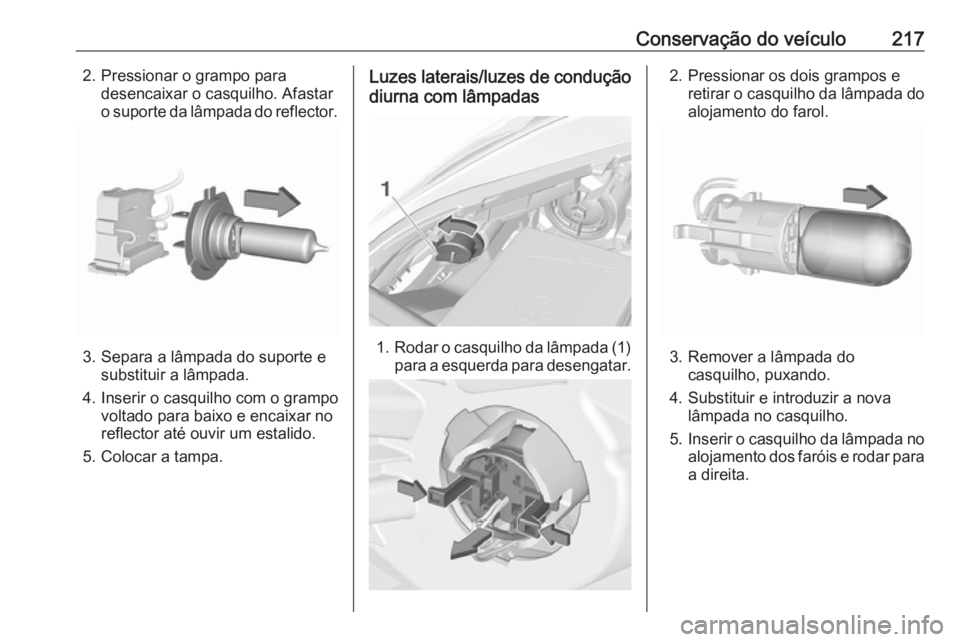

Conservação do veículo2172. Pressionar o grampo paradesencaixar o casquilho. Afastaro suporte da lâmpada do reflector.
3. Separa a lâmpada do suporte e substituir a lâmpada.
4. Inserir o casquilho com o grampo voltado para baixo e encaixar no
reflector até ouvir um estalido.
5. Colocar a tampa.
Luzes laterais/luzes de condução
diurna com lâmpadas
1. Rodar o casquilho da lâmpada (1)
para a esquerda para desengatar.
2. Pressionar os dois grampos e retirar o casquilho da lâmpada do
alojamento do farol.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
alojamento dos faróis e rodar para a direita.

218Conservação do veículoLuzes laterais/luzes de conduçãodiurna com LEDs
As luzes laterais e as luzes de
condução diurna foram concebidas
como LEDs e não podem ser
substituídas. Consultar uma oficina
no caso de um LED defeituoso.
Faróis de xénon9 Perigo
Os faróis de xénon funcionam com
uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As luzes laterais/luzes de condução
diurna foram concebidas como LEDs
e não podem ser substituídas.
As lâmpadas para a iluminação de
canto podem ser alteradas.
Indicadores de mudança de direcção
dianteiros 3 219.
Iluminação de cantos
1. Rodar a tampa (3) para a
esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Retirar a lâmpada do conector da
ficha desengatando e puxando.
4. Substituir a lâmpada. Ligar e engatar o suporte da lâmpada
com o conector da ficha.
5. Inserir o suporte da lâmpada no reflector e rodar para a direita
para prender.
6. Encaixar a tampa e rodar para a direita.

Conservação do veículo219Faróis de nevoeiroAs lâmpadas estão acessíveis a
partir da parte inferior do veículo.
1. Rodar o suporte da lâmpada para
a esquerda e retirá-lo do reflector.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector, rodando para a direita e
encaixar.
Indicadores de mudança de
direcção dianteiros
Os indicadores de mudança de
direcção dianteiros incluem
lâmpadas de longa duração que não
podem ser substituídas.
Consultar uma oficina no caso de um lâmpada de longa duração avariada.
Luzes traseiras
1. Soltar a cobertura na bagageira do respectivo lado e removê-la.

220Conservação do veículo
2. Desapertar ambas as porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Pressionar as presilhas deretenção e retirar o suporte da
lâmpada do grupo óptico.
5. Retirar e substituir a lâmpada empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando para a
esquerda:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de direcção ( 2)
6. Inserir e rodar a lâmpada para a direita no grupo óptico traseiro.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria do
veículo e apertar as porca de
fixação de plástico pelo lado de
dentro da bagageira.
Fechar a tampa e encaixar.
Luz de marcha-atrás/luz de nevoeiro traseira
Modelos de condução à esquerda A luz de marcha-atrás encontra-se no grupo óptico direito na porta da
bagageira e a luz de nevoeiro traseira
encontra-se grupo óptico esquerdo
na porta da bagageira.
A descrição da substituição de
lâmpadas é idêntica para ambas as
luzes.

Conservação do veículo221
1. Remover o parafuso da porta dabagageira.
2. Afastar o grupo ópticoligeiramente para fora e, depois,
extrair da porta da bagageira.
3. Retirar o suporte da lâmpada através de rotação.
4. Retirar a lâmpada empurrandoligeiramente para dentro do
casquilho e rodando para a
esquerda. Substituir a lâmpada.
5. Inserir o casquilho da lâmpada no
grupo óptico e rodar para fixar.
6. Instalar o grupo óptico na porta da
bagageira e fixar com o parafuso.
Indicadores de mudança de
direcção laterais
Para substituir uma lâmpada, retirar o alojamento do farolim:

222Conservação do veículo1. Deslizar a lâmpada para orespectivo lado esquerdo e
remover com a extremidade
direita.
2. Rodar para a esquerda o casquilho da lâmpada e retirá-lo
do alojamento.
3. Puxar lâmpada para fora do casquilho e substituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Terceira luz de travagem Substituir os LEDs numa oficina.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
