Starostlivosť o vozidlo215
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, potom
otvorte kryt a sklopte ho.
Č.Obvod1Displeje2Jednotka ESP, vonkajšie osve‐
tlenie3Jednotka ESP, vonkajšie osve‐
tlenie4Informačný systém5Informačný systém, prístroj6Napájacia zásuvka, zapaľovač
cigariet7Zásuvka8Modul ESP, ľavé stretávacie
svetlo9Modul ESP, pravé stretávacie
svetlo10Modul ESP, zámky dverí11Ventilátor interiéru12Elektricky ovládané sedadlo
vodiča13Elektricky ovládané sedadlo
spolujazdcaČ.Obvod14Diagnostický konektor15Airbag16Relé veka batožinového prie‐
storu17Klimatizácia18Servisná diagnostika19Modul ESP, brzdové svetlá,
zadné svetlá, osvetlenie interiéru20–21Prístrojová doska22Systém zapaľovania23Riadiaci modul prvkov karosérie24Riadiaci modul prvkov karosérie25–26Príslušenstvo elektrickej
zásuvky v batožinovom priestore

216Starostlivosť o vozidloPoistková skriňa v úložnompriestore
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.
Priradenie poistiekČ.Obvod1Riadiaci modul plátennej strechy, elektrická koľajnica vpravo2–3Parkovací asistent4Systém selektívnej katalytickej
redukcie5–6–7Elektricky nastaviteľné sedadloČ.Obvod8Riadiaci modul plátennej strechy9Systém selektívnej katalytickej
redukcie10Systém selektívnej katalytickej
redukcie11Modul prívesu, monitor tlaku v
pneumatikách a cúvacia kamera12Riadiaci modul plátennej strechy, zadné svetlá13–14Zadné sedadlo elektrické sklá‐
panie15–16Vetranie sedadiel, cúvacia
kamera, riadiaci modul plátennej
strechy17–18–19Vyhrievanie volantu20–

Starostlivosť o vozidlo217Č.Obvod21Vyhrievanie sedadiel22–23Riadiaci modul plátennej strechy,
elektrická koľajnica vľavo24Systém selektívnej katalytickej
redukcie25–26Prepojovacia poistka pre nelogi‐
stický režim27Pasívny vstup28–29Hydraulická jednotka30–31–32Flex RideNáradie vozidla
Náradie Kolesá s náhradným kolesom
Otvorte kryt podlahy batožinového
priestoru. Zdvihák, náradie a popruh
na zaistenie poškodenej pneumatiky
sú v skrinke s náradím pod rezervným
kolesom v batožinovom priestore.
Kľúč na kolesá a ťažné oko sú v taške s náradím, ktorá sa nachádza v
priestore na rezervné koleso v
blízkosti skrinky s náradím. Náhradné
koleso 3 231.
Vozidlá so súpravou na opravu
pneumatík
Niektoré nástroje a ťažné oko sa
spoločne nachádzajú v súprave na
opravu pneumatiky v skrinke s
náradím v batožinovom priestore pod krytom podlahy.

218Starostlivosť o vozidloVozidlá so súpravou na opravu
pneumatiky a plochou podlahou
batožinového priestoru
Niektoré náradie a ťažné oko sa
nachádza spolu so súpravou na
opravu pneumatiky vo vaku, ktorý je upevnený k prednému ľavému
upevňovaciemu oku v batožinovom
priestore.
Kolesá a pneumatiky
Kolesá
Na vozidlách so vznetovými motormi
nie sú povolené oceľové disky kolies,
ale len špeciálne, pre toto vozidlo
schválené zliatinové disky kolies.
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a ak je to možné, kolmo. Jazda cez ostré hrany
môže poškodiť pneumatiku a ráf.
Nepritláčajte pneumatiky k obrubníku
počas parkovania.
Pravidelne kontrolujte ráfiky, či nie sú poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako
7 °C a mali by sa preto používať na
všetkých kolesách.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 255.Veľkosť pneumatík 225/55 R17
používajte len ako zimné pneumatiky.
Na vozidlách so vznetovými motormi
nie sú povolené oceľové disky kolies, ale len špeciálne zliatinové disky
kolies schválené pre toto vozidlo.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Označenie pneumatík Napr. 235/55 R 17 99 V235:Šírka pneumatiky, mm55:Prierezový pomer (výška
pneumatiky voči šírke v %)R:Typ pneumatiky: RadiálnaRF:Typ: RunFlat17:Priemer ráfika, v palcoch99:Index záťaže, napr. 99
zodpovedá 775 kgV:Písmená rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/h

Starostlivosť o vozidlo219V:do 240 km/hW:do 270 km/h
Smerové pneumatiky
Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Systém monitorovania tlakuv pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách (TPMS) každú minútu
skontroluje tlak všetkých štyroch
pneumatík, keď rýchlosť vozidla
prekročí určitý limit.
Výstraha
Systém monitorovania tlaku v
pneumatikách vás iba varuje pred nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
schválenia typu vozidla.
Aktuálne tlaky vzduchu v
pneumatikách je možné zobrazovať v ponuke Ponuka Informácie o vozidle
v informačnom centre vodiča.
Ponuka sa môže vybrať tlačidlami na
páčke ukazovateľov smeru.
Stlačením tlačidla MENU vyberte
Ponuka Informácie o vozidle X .

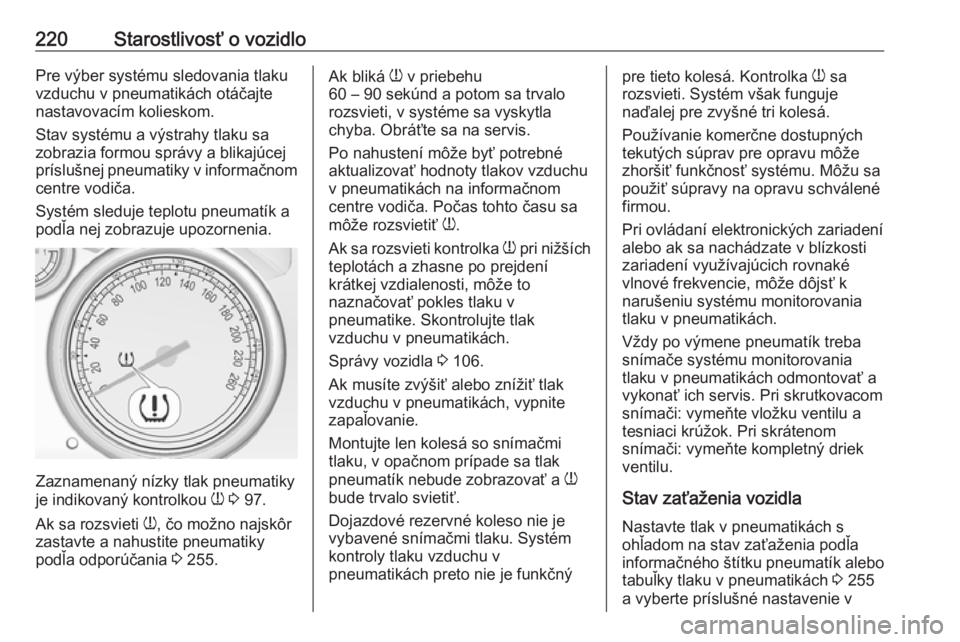

220Starostlivosť o vozidloPre výber systému sledovania tlaku
vzduchu v pneumatikách otáčajte
nastavovacím kolieskom.
Stav systému a výstrahy tlaku sa
zobrazia formou správy a blikajúcej
príslušnej pneumatiky v informačnom centre vodiča.
Systém sleduje teplotu pneumatík a
podľa nej zobrazuje upozornenia.
Zaznamenaný nízky tlak pneumatiky
je indikovaný kontrolkou w 3 97.
Ak sa rozsvieti w, čo možno najskôr
zastavte a nahustite pneumatiky
podľa odporúčania 3 255.
Ak bliká
w v priebehu
60 – 90 sekúnd a potom sa trvalo
rozsvieti, v systéme sa vyskytla
chyba. Obráťte sa na servis.
Po nahustení môže byť potrebné
aktualizovať hodnoty tlakov vzduchu
v pneumatikách na informačnom
centre vodiča. Počas tohto času sa
môže rozsvietiť w.
Ak sa rozsvieti kontrolka w pri nižších
teplotách a zhasne po prejdení
krátkej vzdialenosti, môže to
naznačovať pokles tlaku v
pneumatike. Skontrolujte tlak
vzduchu v pneumatikách.
Správy vozidla 3 106.
Ak musíte zvýšiť alebo znížiť tlak vzduchu v pneumatikách, vypnite
zapaľovanie.
Montujte len kolesá so snímačmi
tlaku, v opačnom prípade sa tlak
pneumatík nebude zobrazovať a w
bude trvalo svietiť.
Dojazdové rezervné koleso nie je vybavené snímačmi tlaku. Systém
kontroly tlaku vzduchu v
pneumatikách preto nie je funkčnýpre tieto kolesá. Kontrolka w sa
rozsvieti. Systém však funguje
naďalej pre zvyšné tri kolesá.
Používanie komerčne dostupných
tekutých súprav pre opravu môže
zhoršiť funkčnosť systému. Môžu sa
použiť súpravy na opravu schválené
firmou.
Pri ovládaní elektronických zariadení
alebo ak sa nachádzate v blízkosti
zariadení využívajúcich rovnaké
vlnové frekvencie, môže dôjsť k
narušeniu systému monitorovania
tlaku v pneumatikách.
Vždy po výmene pneumatík treba
snímače systému monitorovania
tlaku v pneumatikách odmontovať a
vykonať ich servis. Pri skrutkovacom
snímači: vymeňte vložku ventilu a
tesniaci krúžok. Pri skrátenom
snímači: vymeňte kompletný driek
ventilu.
Stav zaťaženia vozidla
Nastavte tlak v pneumatikách s
ohľadom na stav zaťaženia podľa
informačného štítku pneumatík alebo tabuľky tlaku v pneumatikách 3 255
a vyberte príslušné nastavenie v

Starostlivosť o vozidlo221ponuke Zaťaženie pneumatík v
informačnom centre vodiča 3 99.
Toto nastavenie je referencia pre
výstrahy tlaku v pneumatikách.
Ponuka Zaťaž. Pneumatík sa
zobrazí, len ak vozidlo stojí a je
zatiahnutá parkovacia brzda. Vo vozidlách s automatickou
prevodovkou musí byť páka voliča v polohe P.
Zvoľte:
● Mierne pre komfortný tlak až do
3 ľudí
● Eko pre ekologický tlak až do
3 ľudí
● Max pre plné zaťaženie
Proces zosúladenia snímača
TPMS
Každý snímač TPMS má jedinečný
identifikačný kód. Identifikačný kód sa
musí zosúladiť s novou pozíciou
kolesa po rotácii kolies alebo výmene kompletnej sady kolies a vtedy, ak sa
vymenil jeden alebo viacero TPMS
snímačov. Proces zosúladenia
snímačov TPMS sa musí tiež vykonať po výmene rezervnej pneumatiky za
pneumatiku so snímačom TPMS.
Kontrolka poruchy w a varovná
správa alebo kód by mali zhasnúť pri
ďalšom cykle zapaľovania. Snímače
sa zosúladia s polohami pneumatík/
kolies pomocou nástroja
opakovaného učenia TPMS v
nasledujúcom poradí: predná
pneumatika na ľavej strane, predná
pneumatika na pravej strane, zadná
pneumatika na pravej strane a zadná
pneumatika na ľavej strane. Kontrolka
smerového svetla na aktuálnej
aktívnej pozícii svieti, kým sa
nevykoná zosúladenie snímača.
Pri servise alebo kúpe nástroja
opakovaného učenia sa konzultujte
váš servis. Prispôsobenie na prvúpolohu kolesa trvá 2 minúty a na všetky štyri polohy kolesa celkovo
5 minút. Ak to trvá dlhšie, proces
prispôsobenia sa zastaví a treba ho
znovu spustiť.
Proces zosúladenia snímačov TPMS
je nasledovný:
1. Zatiahnite parkovaciu brzdu; na vozidlách s automatickou
prevodovkou nastavte páku voliča do polohy P.
2. Zapnite zapaľovanie. 3. Pomocou MENU na páčke
smeroviek vyberte Ponuka
Informácie o vozidle v
informačnom centre vodiča.
4. Otáčjte ovládacie koliesko, aby ste prešli na ponuku tlaku v
pneumatikách.
5. Stlačením SET/CLR spustite
proces zosúladenia snímačov.
Mala by sa zobraziť správa
požadujúca potvrdenie.
6. Opätovným stlačením SET/CLR
potvrďte výber. Klaksón zaznie
dvakrát, aby signalizoval, že
prijímač je v režime opakovaného učenia.

222Starostlivosť o vozidlo7. Začnite prednou pneumatikou naľavej strane.
8. Umiestnite nástroj opakovaného učenia oproti bočnici pneumatiky,
blízko drieku ventilu. Stlačte
tlačidlo, čím sa aktivuje snímač
TPMS. Zahúkanie klaksónu
potvrdí, že identifikačný kód
snímača bol prispôsobený tejto
polohe kolesa.
9. Prejdite k pravej prednej pneumatike a zopakujte postup v
kroku 8.
10. Prejdite k pravej zadnej pneumatike a zopakujte postup v
kroku 8.
11. Prejdite k ľavému zadnému kolesu a zopakujte postup v
kroku 8. Dvakrát zaznie klaksón
signalizujúci, že identifikačný kód
snímača bol prispôsobený ľavej
zadnej pneumatike a proces
prispôsobenia snímačov TPMS
už nie je aktívny.
12. Vypnite zapaľovanie.13. Všetky štyri pneumatiky nahustite
na odporúčaný tlak, ako je
uvedené na štítku tlaku v
pneumatikách.
14. Uistite sa, že stav nahustenia pneumatiky je nastavený podľa
zvoleného tlaku 3 99.
Teplotná závislosť Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú. Hodnoty
tlaku v pneumatikách uvedené na
štítku s informáciami o pneumatikách
a v tabuľke tlaku v pneumatikách
platia pre studené pneumatiky, čo
znamená 20 °C . So zvýšením teploty
o 10 °C sa tlak zvýši takmer o
10 kPa. Toto je potrebné zohľadniť pri kontrole teplých pneumatík.
Hodnota tlaku vzduchu v
pneumatikách zobrazená v
informačnom centre vodiča ukazuje
skutočný tlak v pneumatikách. Pre
schladenú pneumatiku sa zobrazí
znížená hodnota, ktorá neindikuje
únik vzduchu.Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na rezervné
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Odskrutkujte veko ventilu.
Tlak vzduchu v pneumatikách
3 255.
Na štítku s informáciami o tlaku v
pneumatikách, ktorý sa nachádza na ráme ľavých dverí, sú uvedené
